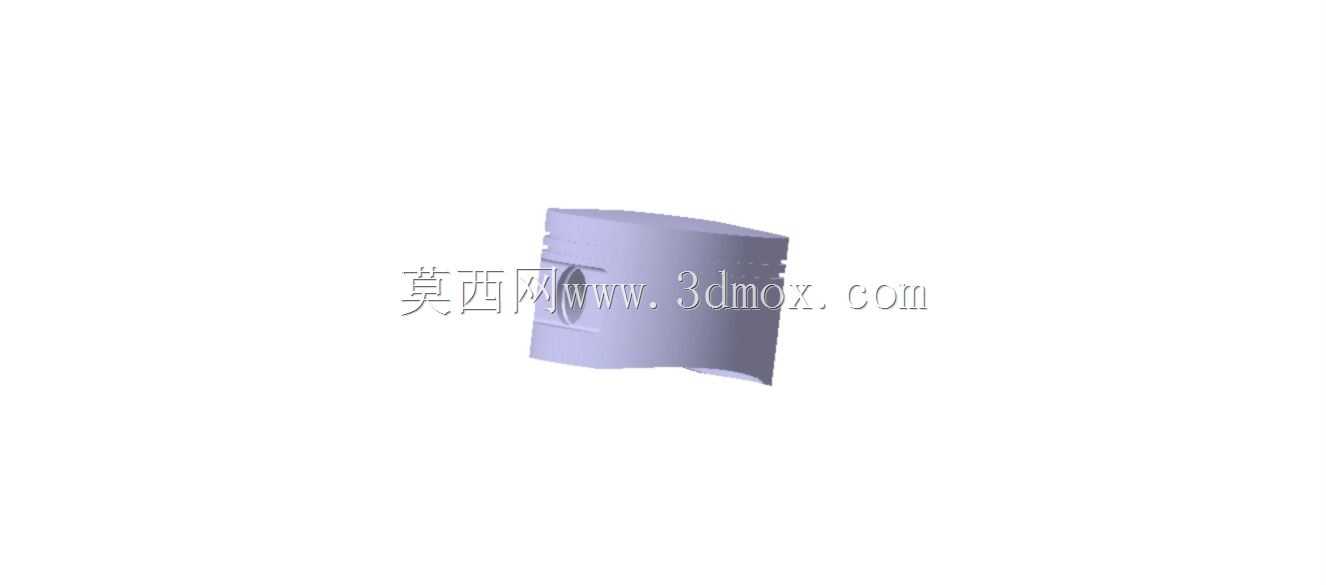

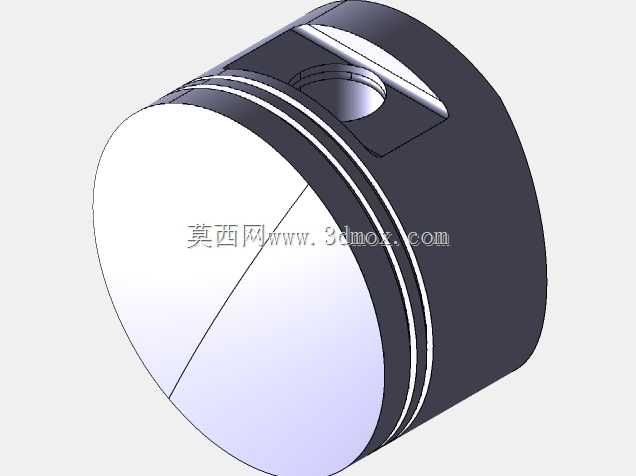

往复式动力设备用活塞结构三维建模

在往复式发动机、容积式泵、气体压缩类设备的结构体系里，活塞是直接参与能量转换与介质输送的核心运动构件，其设计合理性直接决定整套设备的输出效率、密封寿命与运行可靠性。从实际工况适配角度出发，这类活塞的外圆柱面需要与气缸内壁保持高精度的间隙配合，配合间隙的取值需要结合工作温度、材料热膨胀系数、润滑介质特性综合确定——间隙过小会在热态运行时出现卡滞拉缸，间隙过大则会导致密封失效，出现介质窜漏、压力建立不足的问题。活塞的裙部型线并非规则正圆柱，设计阶段会根据侧向力的分布规律做微变型面处理，在往复运动换向时可以抵消活塞销座位置的热变形量，同时减少裙部与缸壁的接触冲击，降低运行过程中的敲击噪声。活塞环槽的加工精度直接决定密封组件的工作寿命，环槽的侧面平面度、槽宽公差需要与活塞环的尺寸参数严格匹配，气环槽负责阻隔高压工作介质的窜漏，油环槽则负责刮除缸壁上多余的润滑油，避免润滑油进入工作腔参与燃烧或混入输送介质。活塞销孔的位置设计需要兼顾受力传递与运动平顺性，销孔轴线与活塞轴线的垂直度偏差会直接导致活塞在缸内出现偏磨，长期运行后会出现缸套失圆、动力输出下降的问题。从安装边界来看，活塞的最大外径需要小于气缸套内孔的最小装配尺寸，活塞的总长度需要满足在上止点、下止点位置时，不会与气缸盖、曲轴平衡块出现运动干涉，活塞顶部的形状需要匹配燃烧室的结构设计，在发动机应用场景中，不同的顶部凹坑造型会直接影响缸内混合气的涡流强度，进而影响燃烧效率与排放表现。在泵类应用场景中，活塞的端面多为平面结构，侧重保证往复推送过程中的容积效率，减少介质的回流损失。建模过程中需要重点还原活塞各部位的过渡圆角，尤其是销孔与活塞本体连接位置、环槽上下边缘的圆角，这些位置是应力集中的高发区域，圆角取值不合理会在交变载荷作用下出现疲劳裂纹，直接导致活塞断裂失效。活塞的内部减重结构设计也需要结合受力分布做优化，在保证结构强度满足最高爆发压力要求的前提下，尽可能降低活塞的整体质量，减少往复运动的惯性力，降低曲轴连杆机构的负载，提升整套动力系统的最高运行转速上限。在实际选型匹配过程中，活塞的材料选择也需要对应工况调整，高负荷动力设备多采用铝合金材质降低往复质量，高压压缩设备则会采用铸铁或钢制活塞保证结构强度，不同材料的活塞对应的配合间隙、环组配置都存在明显差异，建模时的尺寸公差标注也需要对应材料特性做适配调整。
