电晕处理机十字伺服调节支架结构

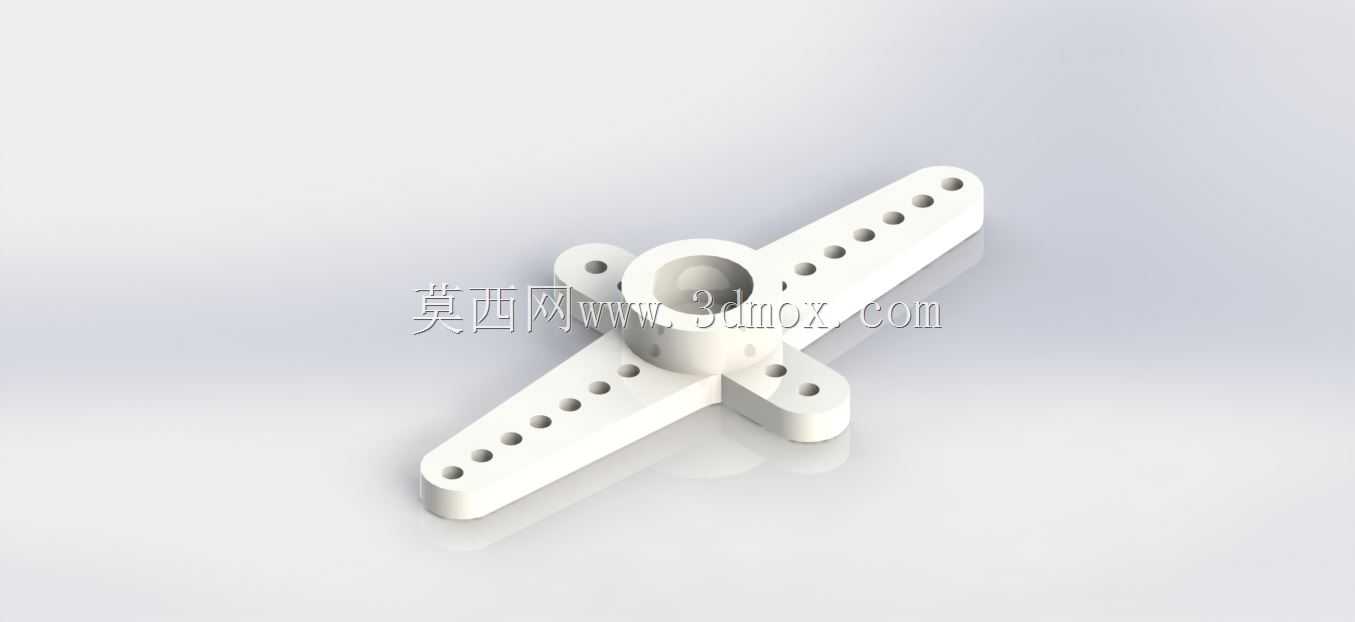

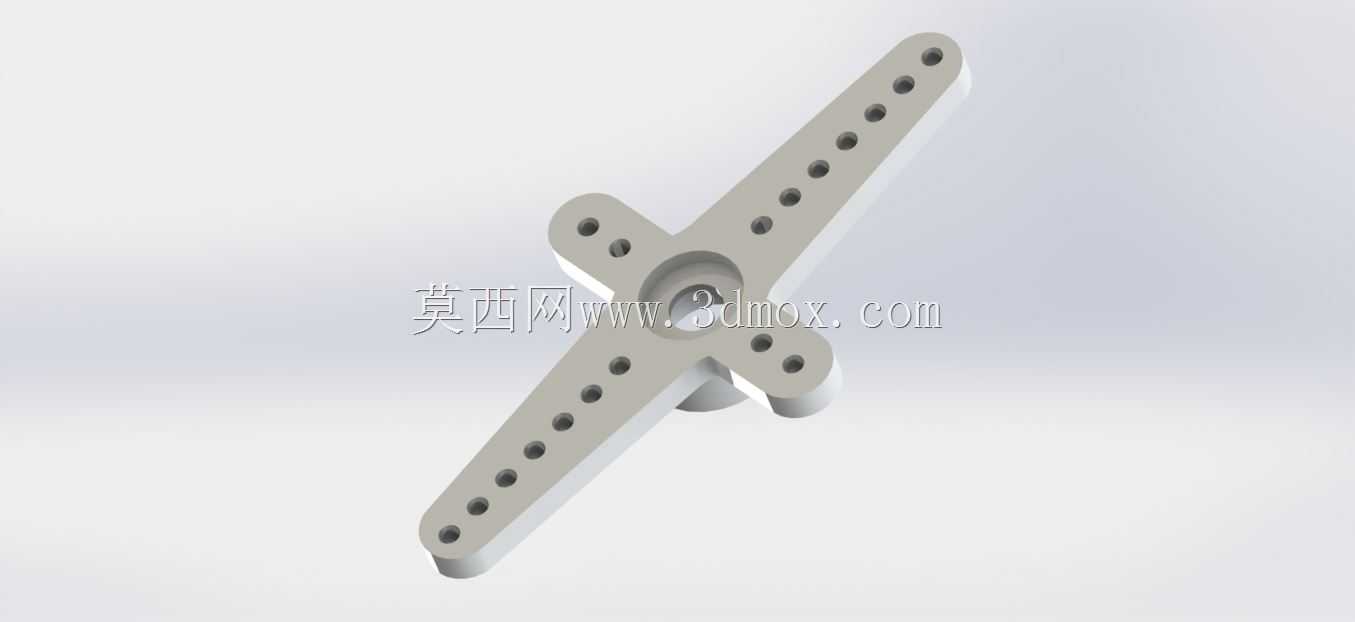

在薄膜、箔材类材料的表面处理工序里，电晕处理是提升材料表面附着性能的核心工序，这类十字型伺服支架，是电晕处理设备上用来调整放电电极工位的核心承载部件，日常生产中，它需要带着放电组件在多维度上完成精准的位置微调，保证电极和待处理材料表面的间距始终维持在工艺要求的范围内，避免出现局部处理强度不足、或者放电击穿材料的问题。从实际使用场景来看，这类支架大多安装在电晕处理工位的机架横梁上，对应不同幅宽的薄膜生产线，支架的调节行程需要覆盖整个材料幅宽的边缘到中心区域，同时还要适配不同厚度材料走料时的高度差调整，这就要求支架本身的刚性足够，不能在伺服驱动走位的过程中出现形变晃量，否则会直接导致放电间隙波动，影响整幅材料的电晕处理均匀度。设计这类支架的时候，首先要考虑的是安装基准的统一性，中间的圆柱套筒是整个部件的核心安装基准，内孔需要和伺服驱动的输出导轴做间隙配合，配合公差控制在H7/g6的区间，既保证滑动调节的时候没有卡滞，也不会因为间隙过大出现径向窜动；套筒外壁的四个安装支臂呈十字正交分布，每个支臂上的等距安装孔是用来固定放电电极座的，孔位的同轴度、相邻支臂的垂直度公差都要控制在0.02mm以内，避免电极安装后出现倾斜，导致局部放电间隙偏差过大。支臂上的安装孔做等距排布，是为了适配不同长度的放电电极安装需求，现场调试的时候，可以根据实际处理的材料幅宽，选择对应位置的孔位来固定电极组件，不用额外做打孔加工，提升现场调试的效率；支臂的截面做了渐变的加厚设计，靠近中心套筒的位置壁厚更大，往支臂末端逐渐收薄，这样的设计既可以保证支臂末端安装电极后的承重刚性，也能尽可能降低整个支架的自重，减少伺服驱动的负载，提升调节响应的速度。从安装边界来看，中心套筒的轴向长度需要匹配导轴的安装跨距，套筒两端要预留卡簧槽或者锁紧顶丝的位置，保证支架在导轴上滑动到位后可以可靠锁止，不会在设备运行的振动下出现位置偏移；四个支臂的末端做了圆角过渡处理，避免现场安装调试的时候尖锐边角划伤操作人员，也防止刮碰到走料中的薄膜材料，造成材料报废。实际生产验证中，这类十字支架的受力点主要集中在支臂和中心套筒的连接位置，所以在结构建模的时候，连接位置做了圆弧过渡的加强筋设计，避免应力集中导致长期往复调节后出现支臂断裂的问题；支臂上的安装孔都做了沉头设计，安装固定螺丝后螺丝头不会突出支臂表面，防止突出的螺丝头刮碰走料路径上的材料，也避免积尘堆积在螺丝位置影响日常清洁维护。在设备运行过程中，伺服驱动会带动这个支架沿着导轴做往复的位置调整，有时候是根据材料走带的偏移量实时修正电极位置，有时候是根据工艺要求调整电晕处理的作用区域，这就要求支架和导轴配合的内孔表面粗糙度要达到Ra1.6以下，降低长期滑动的磨损量，延长部件的使用寿命；同时整个支架的材质选用改性增强的工程塑料或者硬质铝合金，既满足绝缘要求——毕竟电晕处理工位存在高压放电的工况，金属材质如果绝缘处理不到位容易出现漏电打火的问题，工程塑料材质本身具备良好的绝缘性能，可以降低高压绝缘的设计难度，也能减轻整体重量。很多现场调试的经验里，这类支架的支臂平面度如果超差，会导致安装后的电极和走料平面不平行，出现一边间隙大一边间隙小的情况，间隙小的位置放电强度过高容易击穿薄膜，间隙大的位置电晕处理强度不够，材料表面达因值达不到工艺要求，后续印刷或者复合的时候就会出现脱墨、复合强度不足的质量问题，所以在设计阶段就要对支臂的安装平面提出平面度要求，建模的时候也要把安装面的加工余量预留合理，避免后续机加工的时候出现变形。另外，十字正交的支臂布局，除了可以安装横向的长电极，也可以在垂直方向的支臂上安装边缘处理的小电极，针对材料的边缘位置做强化电晕处理，适配一些对边缘附着性能有特殊要求的生产工艺，不用额外增加独立的调节支架，简化整个电晕工位的结构设计，减少设备的整体制造成本。
