杠杆类零件钻削加工定位夹紧工装

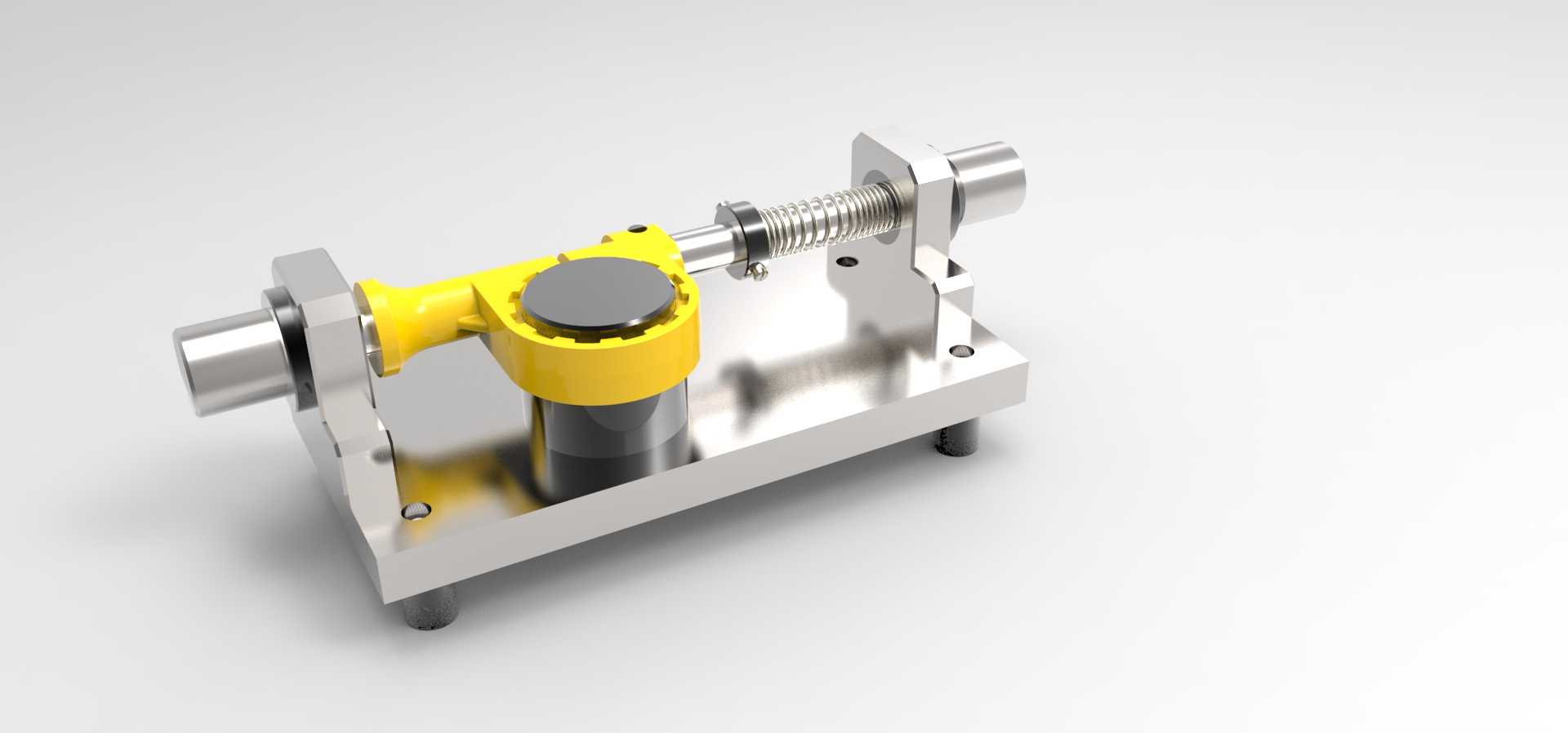

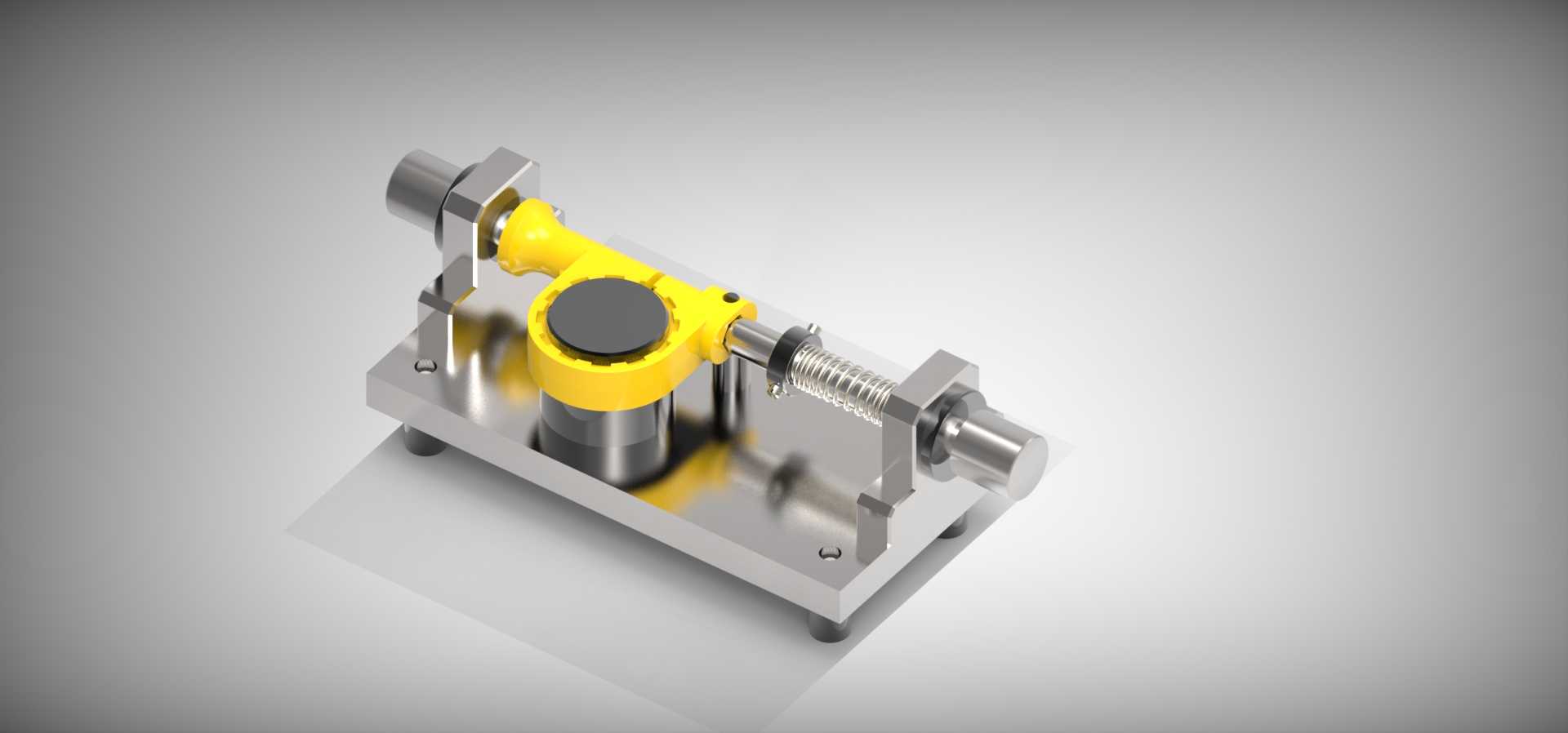

在中小批量异形杠杆类零件的端面孔加工工序中，这类定位夹紧工装是保障加工精度、降低装夹辅助时长的核心辅具，常见于通用机加工车间的钻床、加工中心工位，适配带偏心轴颈、叉形连接端的杠杆类零件端面垂直孔的加工场景，替代传统台虎钳装夹时找正慢、夹紧力方向不合理导致的零件变形、孔位偏移问题。整套工装以底部矩形安装底板为承载基础，底板采用45号钢调质处理，四个角设置带沉孔的安装脚，可通过内六角螺栓直接固定在机床工作台的标准T型槽上，安装时需保证底板上平面与机床主轴轴线的垂直度公差控制在0.02mm以内，避免装夹基准偏斜带来的加工误差。底板上的定位组件采用双端固定的同轴心轴座结构，两个轴座分别通过内六角螺栓锁紧在底板的定位槽内，轴座内镶嵌耐磨锡青铜衬套，衬套内孔与工件两端的轴颈采用H7/g6的间隙配合，既保证工件装拆顺畅，又能限制工件沿径向的五个自由度，仅保留绕轴线的转动自由度，方便工件装夹时的角度调整。夹紧机构采用螺旋推进与弹簧复位组合结构，穿过右侧轴座的螺杆前端设置压块，转动螺杆尾部的滚花手轮即可推动压块沿轴向进给，将工件轴向顶紧在左侧轴座的定位端面上，螺杆上套装的复位弹簧可在松开工件时自动将压块推回初始位置，减少装夹时的手动操作步骤。针对工件待加工孔的位置，工装在工件下方设置了带硬质合金衬套的钻套支撑座，支撑座高度根据工件待加工端面到底板的距离精准设计，钻套的内孔直径与待加工钻头直径匹配，钻套下端面与工件待加工端面的间隙控制在1-2倍切屑厚度范围内，既可以引导钻头准确切入，避免钻头引偏，又能保证切屑顺利排出，不会因为间隙过小导致切屑刮伤工件已加工表面。工件中部的黄色定位压块是这套工装的角度定位核心，压块下端与支撑座顶部的定位槽配合，上端的圆弧面与工件叉形部位的下轮廓完全贴合，当工件轴向顶紧后，压块刚好托住工件的偏心部位，限制工件绕轴线的转动自由度，保证待加工孔的轴线与工件基准轴线的位置度公差稳定控制在0.05mm以内，不需要每次装夹都重复找正孔位。整套工装的所有活动部件都做了发黑防锈处理，配合面的表面粗糙度控制在Ra1.6以下，非配合面做喷丸处理提升外观一致性，日常使用时只需要定期给铜衬套、螺杆螺纹部位加注锂基脂润滑，即可保证长期使用的精度稳定性，不需要频繁更换易损件。在实际加工场景中，使用这套工装装夹工件的单步时长不超过15秒，相比传统台虎钳加V型块的装夹方式，辅助时间缩短70%以上，加工出的孔位一致性好，批量加工时的尺寸散差可以控制在0.03mm以内，完全满足中小批量零件的加工精度要求，同时夹紧力沿工件轴向施加，不会对工件的薄壁叉形部位造成挤压变形，避免了传统径向夹紧带来的零件变形、加工后尺寸超差的问题。工装的整体轮廓尺寸控制在长220mm、宽120mm、高110mm范围内，不会占用过多的工作台空间，适配绝大多数台式钻床、小型立式加工中心的工作台安装尺寸，安装时不需要额外制作过渡连接板，直接利用工作台的标准T型槽即可完成固定，转场使用时拆装方便，适合多工位、小批量柔性加工的生产场景。
