微型断路器铆接工序专用工装夹具

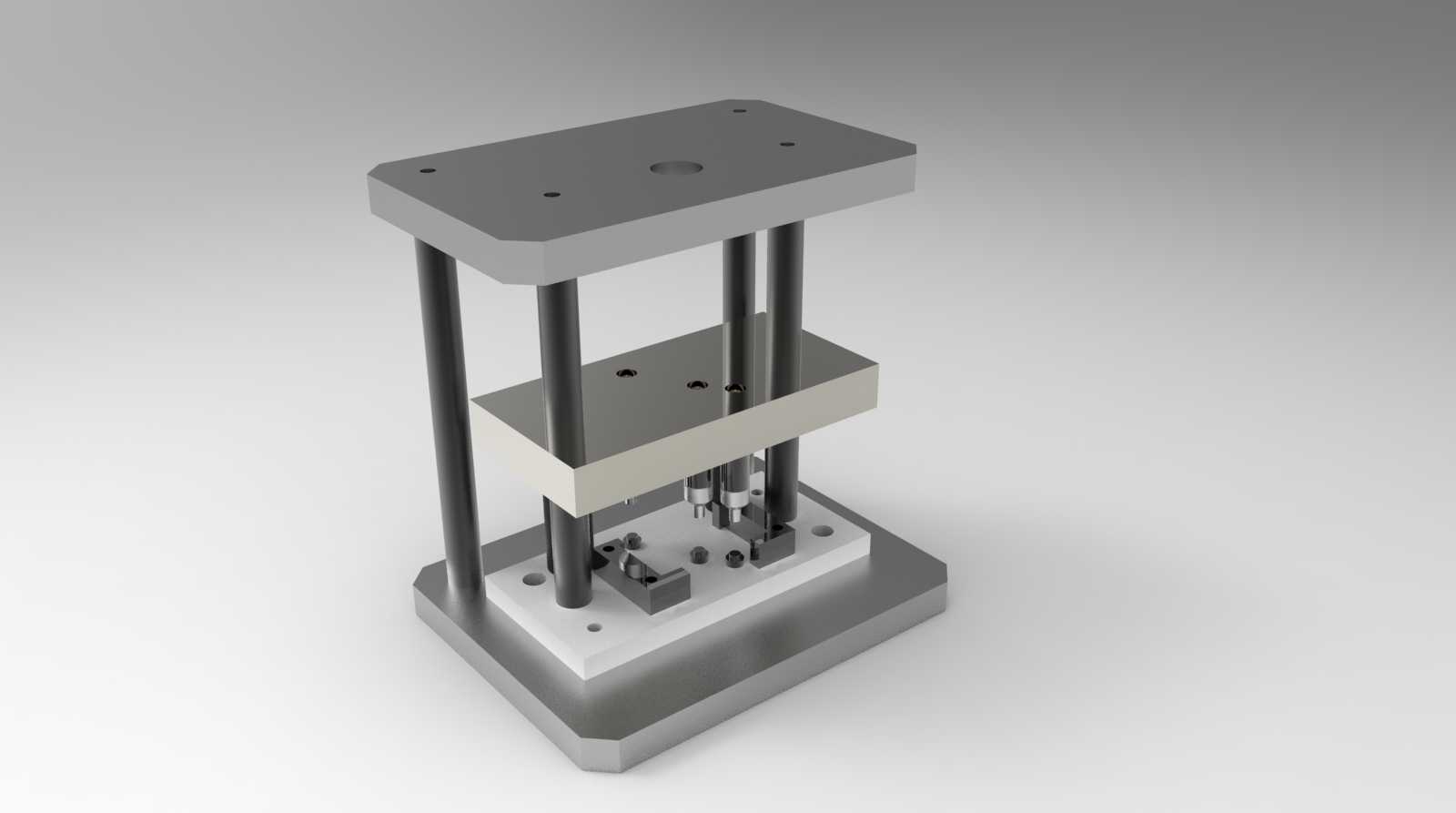

这套夹具针对微型断路器生产环节的触点铆接工序开发，适配小型断路器自动化装配线的压装工位，也可兼容手动压床的小批量试制场景，核心解决断路器铆接工序中零件定位偏移、铆接压力传导不均、多工位同步铆接同轴度差的常见问题。日常产线应用里，微型断路器的静触点、动触桥与外壳基座的铆接是核心装配工序，铆接质量直接决定断路器的通断可靠性与电气寿命，过往简易工装常出现定位销磨损快、不同规格产品换型调试时间长、铆接后零件倾斜导致接触电阻超差的问题，这套结构在设计阶段就针对性做了优化。整体采用三板式导柱导向结构，上下安装板选用45号钢调质处理，表面做发黑防锈处理，中间浮动压板通过四根独立导柱实现上下滑动，导柱配套无油衬套，长期往复压装无卡顿，导柱与安装板的配合公差选H7/h6，保证滑动过程的同轴度误差控制在0.02mm以内，避免压装过程中出现偏载导致铆头断裂或者零件铆歪。底座部分设置了仿形定位槽，完全贴合微型断路器基座的外形轮廓，定位槽边缘做了0.5mm的导入倒角，方便操作人员上下料，槽内预留了触点避让空腔，避免铆接过程中压伤触点的镀银层，定位槽旁设置了两个弹性顶料销，铆接完成后压板抬起时，顶料销自动将成品从定位槽中顶出3mm高度，方便操作人员取件，减少取件等待时间。中间浮动压板上对应铆接位置安装了可更换的铆头固定座，铆头与固定座采用快拆式锥面配合，换型时只需要更换对应规格的铆头和底座定位块，不需要整体拆卸夹具，单批次换型调试时间可以控制在10分钟以内，适配目前主流的1P、2P规格微型断路器的铆接需求。压板与上安装板之间设置了等距缓冲弹簧，压装过程中弹簧先提供预压力，将待铆接的触桥、触点预先压紧在基座上，避免压头接触零件时产生的冲击力让零件移位，待弹簧压缩到设定行程后，铆头才接触铆钉完成压铆动作，这种预压结构能将铆接后的零件倾斜角度控制在0.1度以内，有效降低铆接后的接触电阻离散性。安装边界上，上安装板预留了四个M8的安装螺纹孔，孔位间距适配行业通用的1吨到3吨小型气动压床、伺服压装机的滑块安装尺寸，底座同样预留了四个U型安装槽，可以直接固定在压床工作台上，不需要额外做转接板，整体闭合高度控制在180mm，最大开口行程60mm，满足绝大多数小型压装机的行程参数要求，不需要额外调整压床的限位参数。结构设计上没有采用复杂的气动或者液压夹紧元件，纯机械结构的可靠性更高，日常维护只需要定期给导柱添加润滑脂，检查铆头磨损情况即可，不需要接气接电，既可以集成到全自动化装配线上配合机械手上下料，也可以单独放在手工工位配合手动压床使用，适配不同产能规模的断路器生产车间。针对铆接过程中常见的铆钉镦头开裂、铆接压力不足的问题，压板上的铆头固定座做了深度可调设计，通过尾部的细牙螺纹调节铆头的伸出长度，可以根据不同长度的铆钉精确调整压入深度，压装深度精度可以控制在0.05mm以内，保证每个铆钉的镦头尺寸一致，避免出现铆接过紧导致零件变形或者铆接过松导致触点脱落的问题。底座定位槽的侧面还设置了防呆结构，反向放置的断路器基座无法完全放入定位槽，从根源上避免操作人员放反零件导致的批量报废问题，这一细节在小批量多批次的生产场景中能有效降低不良率。整套夹具的受力部件都做了有限元校核，在3吨的额定压装力下，安装板的最大变形量不超过0.01mm，不会因为长期受力出现变形导致精度下降，导柱的受力分布均匀，不会出现单侧导柱磨损过快的问题，正常工况下的使用寿命可以达到50万次铆接循环以上。
