DF13双列贴片式板对板连接器结构设计

　　在消费电子、工业控制板卡、小型智能设备的PCB板间互连场景里，板对板贴片连接器的选型直接决定了整机装配的良率与长期运行的连接可靠性，本次呈现的DF13双列贴片结构，正是针对小间距高密度板载互连需求开发的接插件方案。这类连接器主要承担两块平行排布PCB之间的信号与小电流传输职能，常见于手持检测设备、车载小型控制模块、嵌入式工控板的板层堆叠设计中，相比传统直插式连接器，贴片式结构能够适配SMT回流焊全流程生产，无需额外波峰焊工序，能大幅提升PCBA整线的装配效率，同时避免直插引脚过孔占用PCB布线空间，给高密度走线留出更多余量。

　　从结构设计逻辑来看，这款双列连接器采用绝缘体加接触端子的经典架构，绝缘基座采用耐温工程塑料成型，能够承受回流焊阶段的峰值温度而不发生形变，基座两侧设计有定位挡边，在SMT贴片时可配合吸嘴抓取定位，同时在焊接完成后能承担一定的侧向抗外力作用，避免日常装配维护过程中侧向受力导致焊盘脱落。接触端子采用铍铜镀金材质，双列错位排布的接触端采用弹性悬臂结构，公母端对插时悬臂产生的正向接触压力能保证接触电阻稳定在毫欧级，即便在设备存在小幅振动的工况下，也不会出现瞬断问题。端子的贴片焊脚延伸出基座底部两侧，焊脚宽度与长度经过反复优化，既保证焊接时的锡量爬附空间足够，形成饱满的焊点强度，又不会因为焊脚过宽导致相邻焊盘连锡短路。

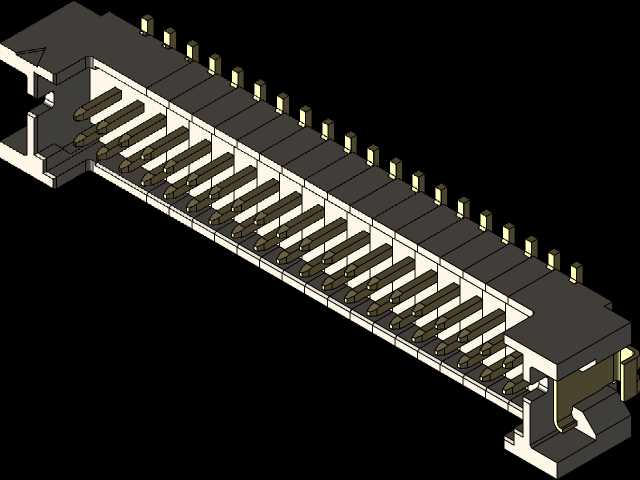

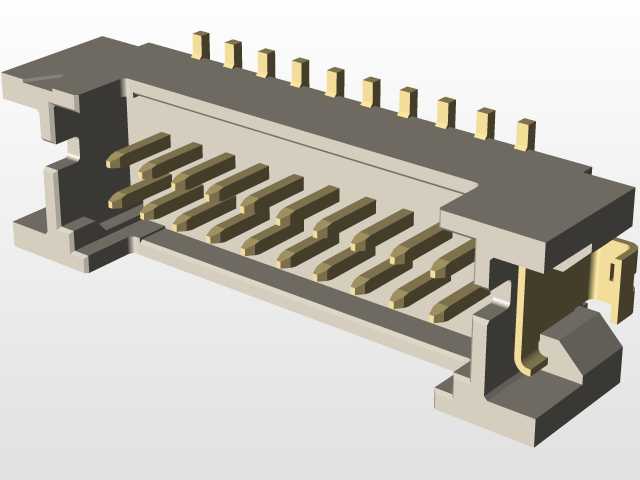

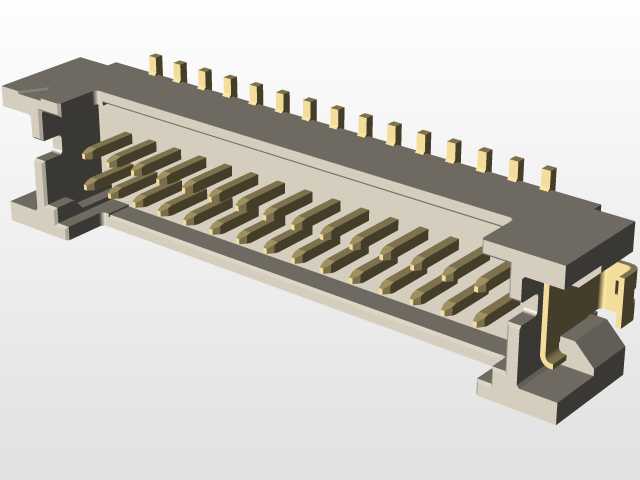

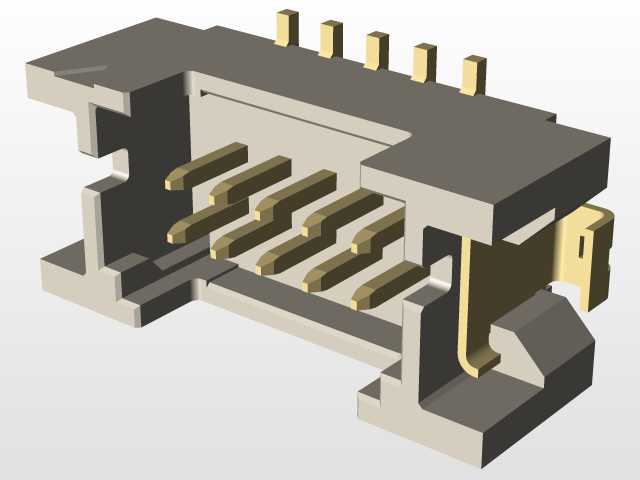

　　从安装边界来看，这款连接器覆盖10Pin、20Pin、30Pin、40Pin等不同引脚数规格，不同引脚数版本的基座长度随引脚数线性变化，宽度与高度尺寸保持统一，能给PCB设计时的封装复用提供便利，设计人员在同系列不同通道数的板卡上可以沿用相同的布局避让规则，减少重复封装绘制的工作量。基座高度经过精准管控，对插后两块PCB之间的板间距保持固定值，不会因为连接器高度公差导致板间元器件干涉，同时基座底部预留了足够的离板间隙，焊接后助焊剂残留可以通过间隙顺利清理，避免残留助焊剂长期堆积在基座底部腐蚀焊盘。对插导向结构设计在基座两端，公母端对插时两端的导向斜面能自动校正位置偏差，即便人工装配存在一定的对位偏移，也能顺利滑入配合位，不会出现端子顶弯变形的问题。

　　在实际选型应用中，这类双列贴片连接器需要重点关注焊盘的封装匹配度，设计PCB封装时需要严格对应端子焊脚的实际位置，钢网开口厚度与开口尺寸要匹配焊脚面积，避免锡量过多导致焊接后端子浮高，或者锡量不足导致焊点强度不够。同时在板卡布局时，连接器周边3mm范围内尽量不要布置过高的元器件，一方面给SMT贴片时的吸嘴抓取留出操作空间，另一方面给后续公母端对插操作留出手指操作的余量，避免周边元件干涉装配动作。对于存在频繁插拔需求的应用场景，这款连接器的端子插拔寿命能够满足日常维护的插拔需求，弹性悬臂的抗疲劳设计经过反复验证，多次插拔后接触压力仍能保持在合格范围内，不会因为长期使用导致接触不良。

　　从结构细节来看，绝缘体的端子固定槽采用倒刺卡位结构，端子压入绝缘基座后，倒刺会卡入基座的预留卡槽内，即便是在焊接高温或者长期使用过程中，端子也不会出现松动退针的问题。基座表面的平整度经过严格管控，贴片时能够平稳贴装在PCB表面，不会出现一端翘起导致的虚焊问题。双列排布的端子间距保持统一，相邻端子之间的绝缘隔栏高度足够，即便在高湿工况下，相邻端子之间也不会出现爬电短路的问题，满足常规工业级产品的绝缘耐压要求。
