广濑DF13系列SMT垂直板对板连接器结构

　　在消费电子、工业控制板卡、小型智能设备的PCB互连场景中，板对板贴片连接器的选型直接决定了整机装配的良率与长期连接可靠性，本次涉及的DF13系列垂直SMT连接器，是紧凑型板间互连方案里应用极广的一款元件。不同于传统直插式连接器需要在PCB上预留过孔、波峰焊工序固定的设计，SMT表贴版本的连接器完全适配回流焊工艺，能够和板上其他表贴元件一次性完成焊接，大幅缩减整板加工的工序步骤，也避免了过孔占用PCB布线空间的问题，在高密度布线的小型化板卡设计中，这类垂直安装的贴片连接器几乎是板间堆叠互连的首选方案。

　　从实际使用场景来看，这类垂直SMT连接器主要用于两块平行PCB之间的垂直信号传输，常见于手持检测设备、小型工业采集模块、嵌入式核心板与载板的互连场景，安装后两块板保持平行堆叠，能够最大程度压缩设备内部的纵向空间，相比卧式连接器的侧向出线方式，垂直安装的方案不需要在板侧预留连接器插拔的操作空间，更适合内部空间局促的紧凑型设备设计。

　　从结构设计逻辑来看，这款连接器采用了带定位柱的塑壳主体加金属端子的组合结构，塑壳部分选用耐高温的工程塑料材质，能够承受回流焊过程中的高温冲击，不会出现壳体变形、端子移位的问题。塑壳两侧设计的定位凸台，在SMT贴装时可以和PCB上预留的定位孔配合，提前完成连接器的位置预固定，避免贴装过程中连接器偏移导致的焊接不良。端子部分采用镀金接触设计，接触电阻稳定，能够保证信号传输的一致性，同时端子的焊脚采用翼型设计，和PCB焊盘的接触面积充足，焊接后焊点强度足够，能够承受常规的插拔冲击力，不会出现焊盘脱落的问题。

　　关于引脚规格，该系列覆盖2P到15P的常用引脚数，剔除了实际应用中极少用到的13P规格，能够覆盖绝大多数低速信号、小功率电源的板间传输需求，不同引脚数的连接器塑壳长度随引脚数线性变化，安装孔位、端子间距保持统一，设计选型时只需要根据实际需要的信号数量选择对应引脚数的型号即可，不需要重新调整PCB封装的基础尺寸参数，能够大幅减少封装库维护的工作量。

　　在安装边界设计上，这款连接器的塑壳高度经过严格控制，安装后突出PCB板面的高度统一，两块板堆叠后的间距固定，设计时只需要按照规格书预留对应的板间间隙即可，不需要额外考虑连接器的高度公差带来的装配干涉问题。连接器的插拔方向为垂直于PCB板面，插拔力经过调校，既不会因为插拔力过小导致使用过程中松脱，也不会因为插拔力过大导致装配时损坏PCB或连接器本身。塑壳上设计的防呆结构，能够避免插反导致的引脚定义错接问题，装配时不需要额外做方向标识，就能保证公母座对插的方向正确，减少生产线的装配错误率。

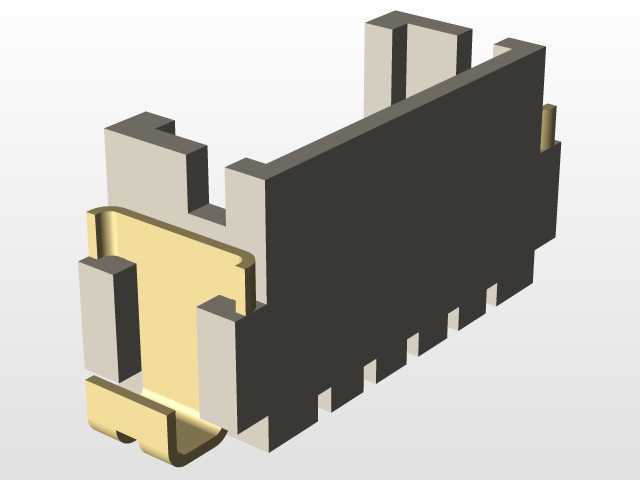

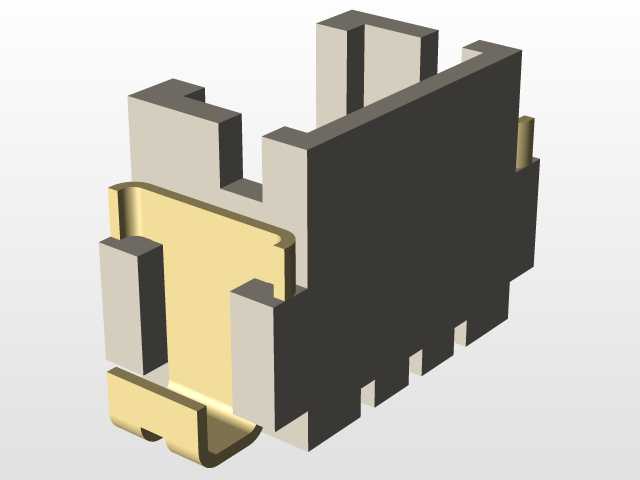

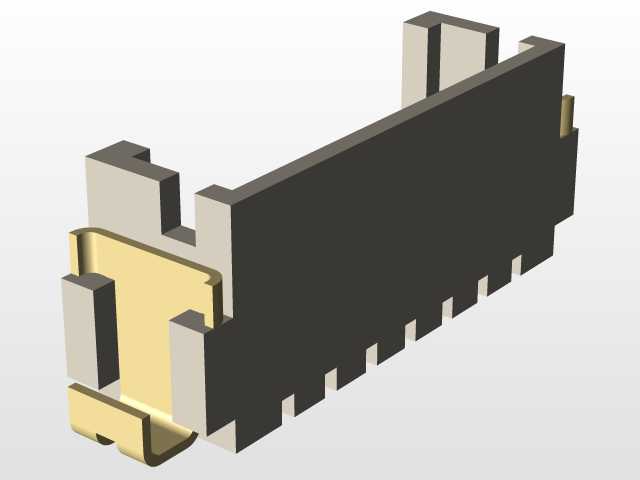

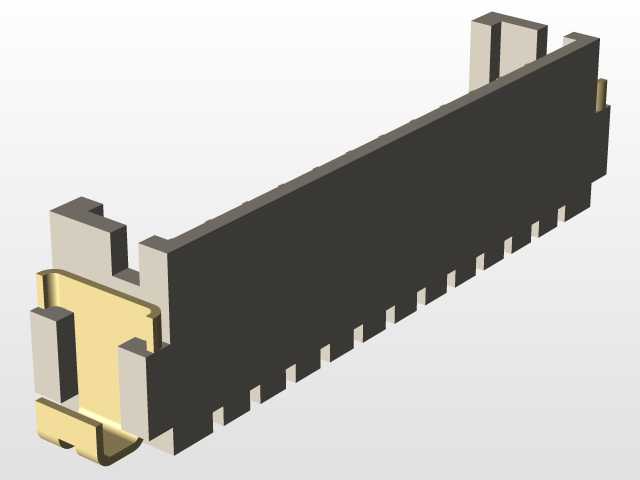

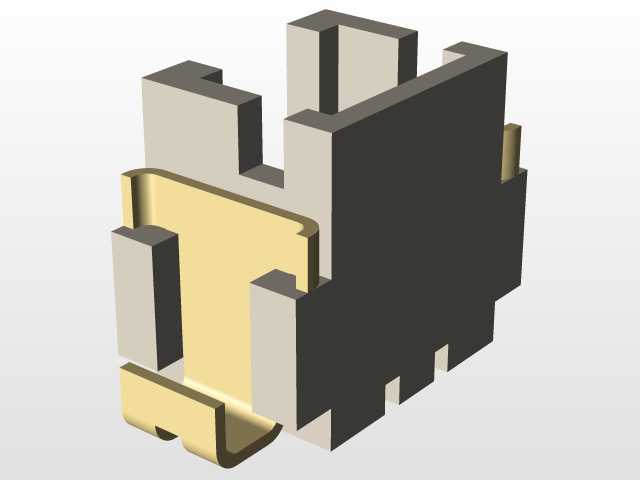

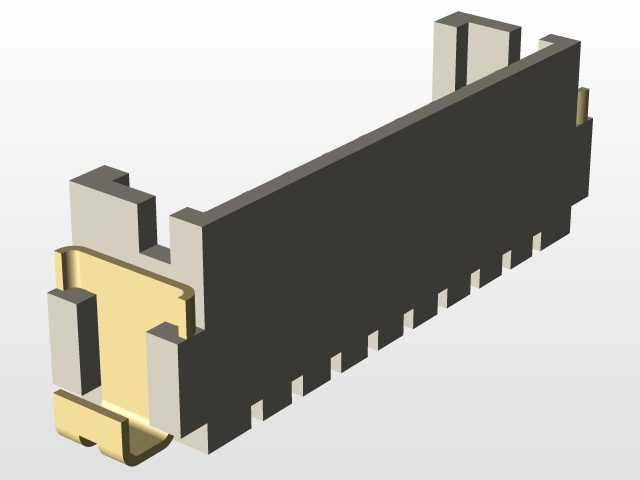

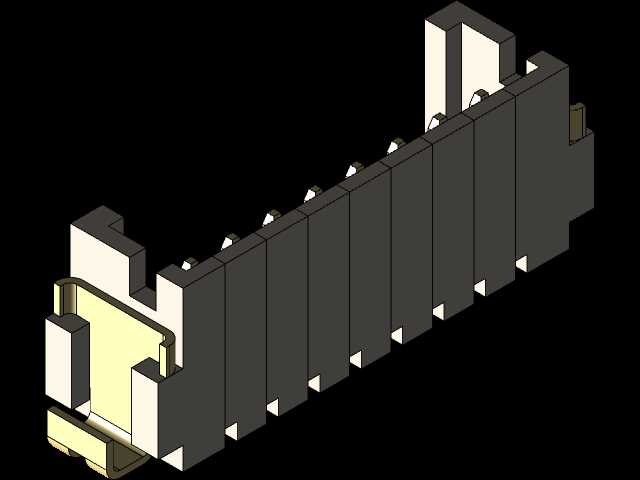

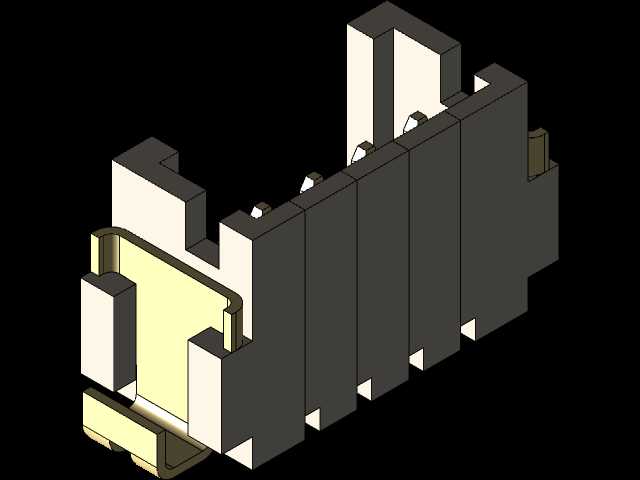

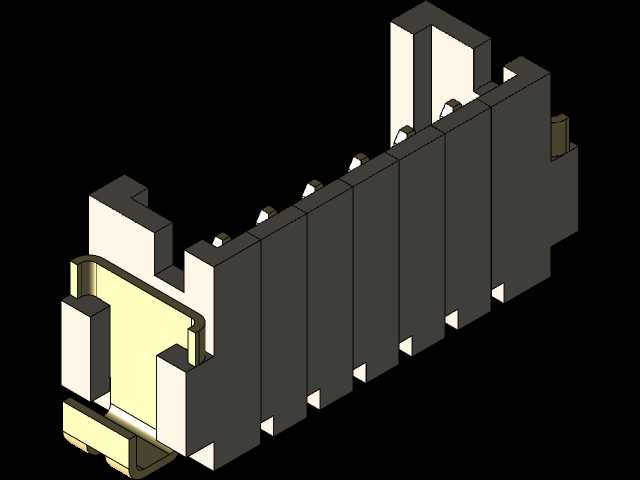

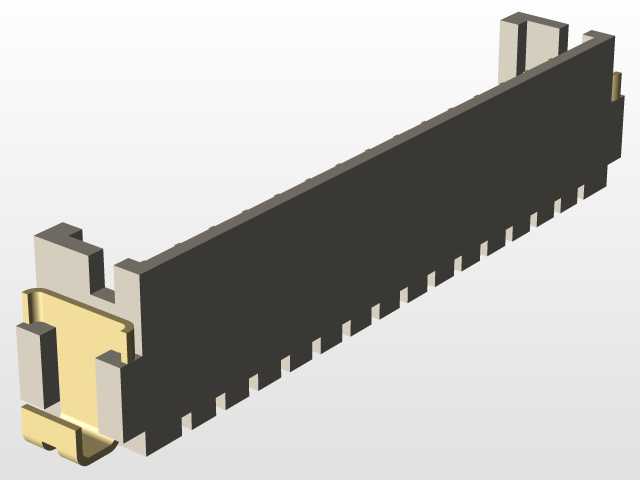

　　从建模细节来看，模型完整还原了连接器的所有结构特征，包括塑壳的脱模斜度、端子的折弯角度、定位柱的尺寸公差、焊脚的平面度要求，在做整机结构干涉检查时，能够直接导入装配体验证连接器和周边元件的间隙是否满足要求，也可以用来验证PCB堆叠后的板间距离是否匹配，避免开模或打样后才发现结构干涉的问题。对于PCB设计人员来说，准确的三维模型也能辅助检查丝印、焊盘和连接器本体的匹配度，避免出现焊盘尺寸偏差、丝印标识位置错误导致的生产问题。

　　在长期可靠性设计上，这款连接器的塑壳和端子之间采用过盈配合固定，端子不会因为多次插拔出现后退、松动的问题，塑壳的边缘做了圆角处理，不会在装配过程中划伤操作人员或周边的线材。焊脚的共面度控制在SMT工艺要求的范围内，能够保证所有焊脚都能和PCB焊盘充分接触，减少虚焊、假焊的不良率，适合大批量的SMT流水线生产场景。
