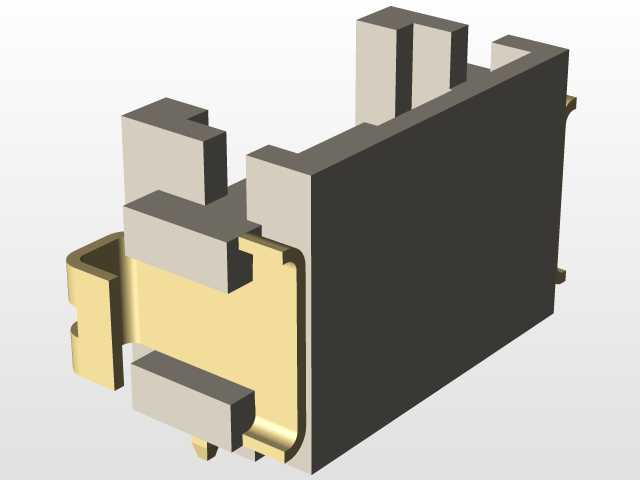

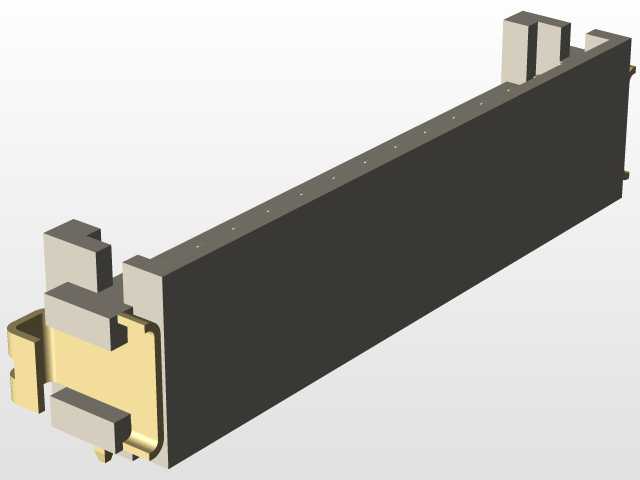

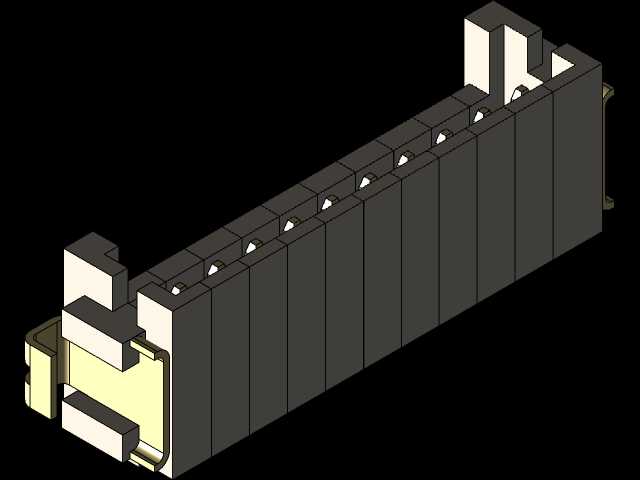

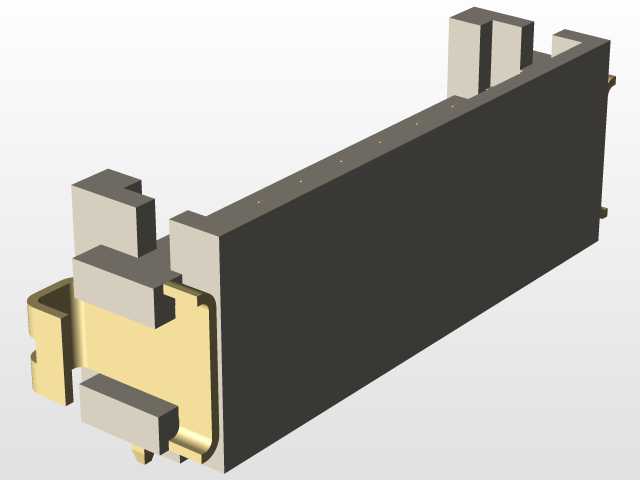

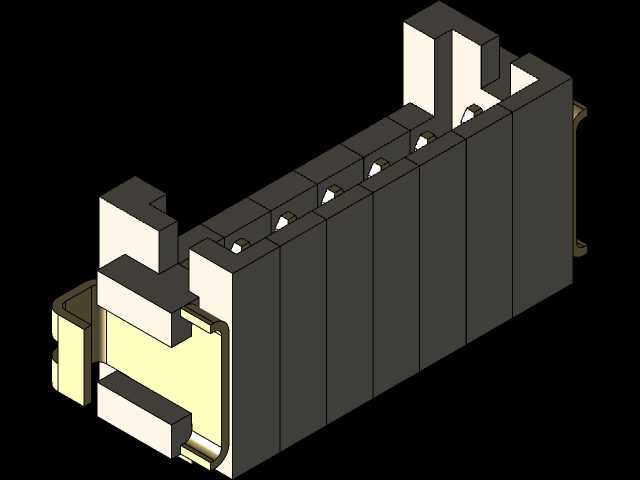

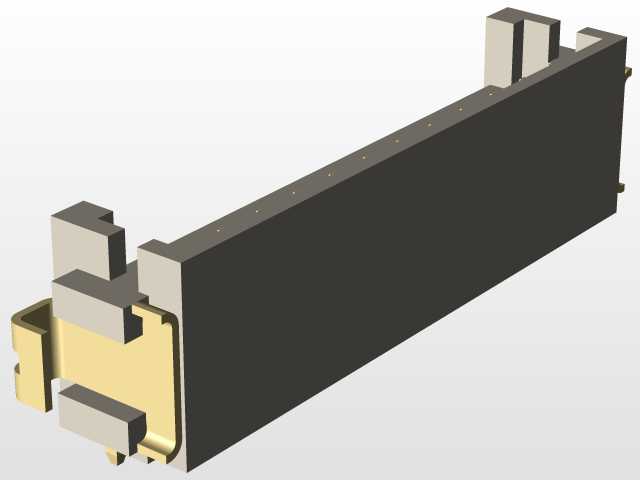

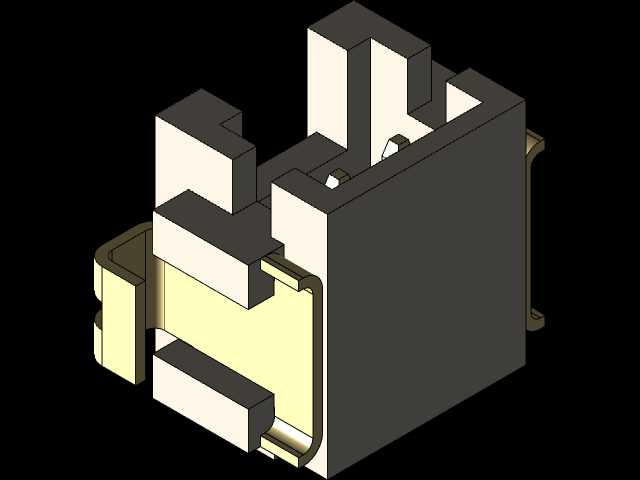

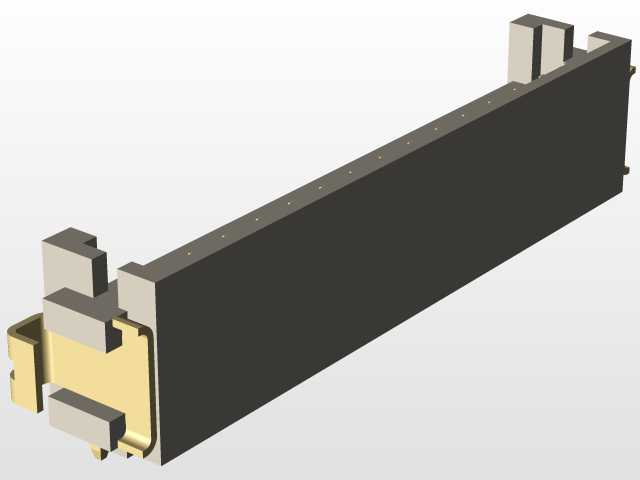

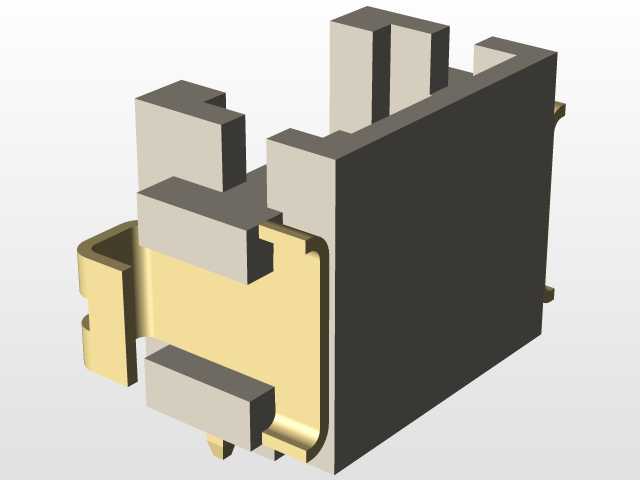

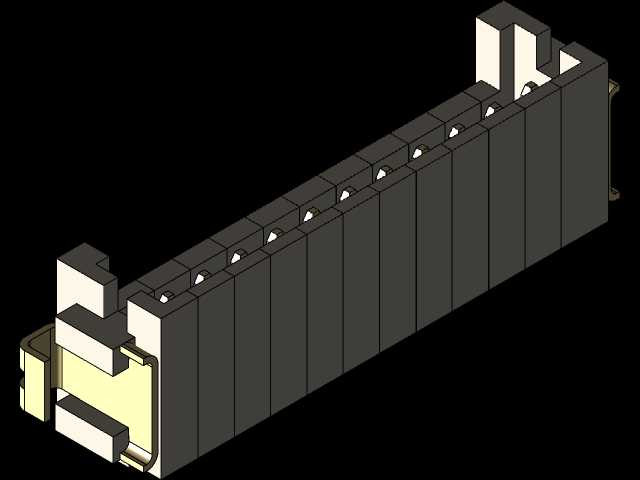

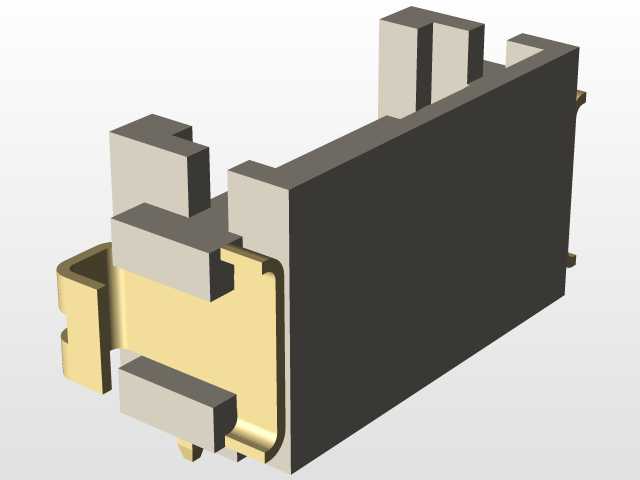

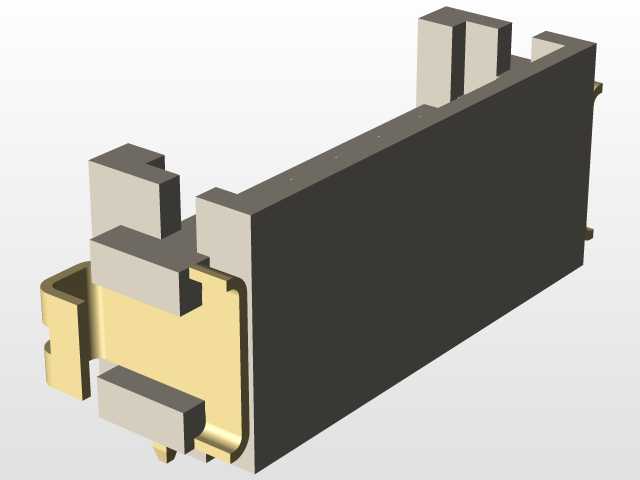

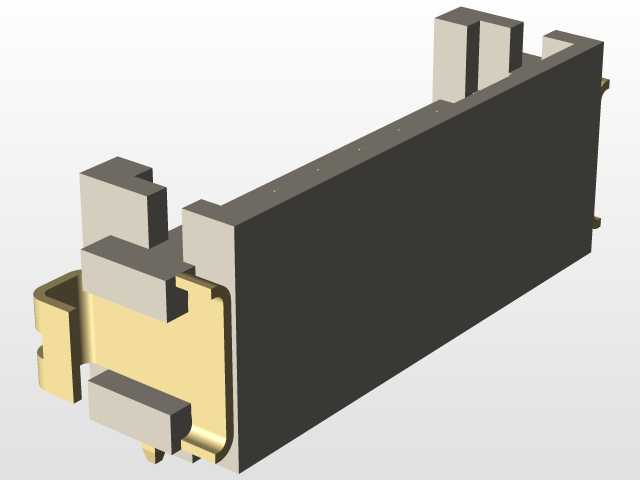

广泽DF13系列贴片直角连接器结构设计

项目分类:通用五金配件 发布时间:2021-10-25 ID:338520
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计
  • 广泽DF13系列贴片直角连接器结构设计

  在消费电子、工业控制板卡、小型智能设备的板间连接场景里,板对板、线对板的信号传输可靠性一直是结构设计阶段需要重点考量的环节,这类贴片式直角连接器正是为了解决PCB板侧部出线、节省板上垂直空间的需求而设计的。日常做板卡布局的时候,经常会遇到板上垂直空间被外壳、散热模组或者其他高器件占用的情况,这时候如果用直插式的连接器,线束出线方向垂直于板面,要么会和周边结构件产生干涉,要么需要额外抬高外壳预留出线空间,反而增加了整机的厚度尺寸,而直角出线的贴片连接器,焊接完成后出线方向平行于PCB板面,刚好可以顺着板的侧边走线,极大压缩了板卡上方的空间占用,特别适合薄型化、紧凑型的电子设备内部连接。

  这款DF13系列的贴片直角连接器,覆盖2P到15P的针位规格,唯独排除了13P的配置,这也是行业内这类连接器常见的规格设置逻辑,主要是匹配不同通道数的信号传输需求,从2P的电源、单路信号连接,到15P的多路并行信号传输,都能找到对应的针位型号,选型的时候不用因为针位不匹配额外做转接设计。从结构上看,连接器主体采用耐高温的绝缘塑胶本体,贴片引脚的焊盘设计完全适配SMT回流焊工艺,焊接的时候引脚和PCB焊盘的接触面积经过优化,既能保证焊接后的固定强度,也能避免回流焊过程中出现连锡、虚焊的问题,直角弯折的位置做了加强筋结构,不会因为多次插拔线束导致塑胶本体出现开裂或者引脚变形的情况。

  设计这类连接器三维模型的时候,首先要卡准的就是安装边界尺寸,贴片引脚的共面度是核心参数,必须控制在SMT工艺允许的公差范围内,不然过回流焊的时候会出现部分引脚虚焊的问题,直接影响产品良率。本体的高度、宽度尺寸要和PCB板上的预留安装位完全匹配,两侧的定位柱设计刚好可以卡进PCB上对应的定位孔里,贴片的时候可以快速定位,不会出现贴装偏移。接触端子的位置排布严格按照间距标准设计,每个端子之间的绝缘隔离厚度足够,避免相邻针位之间出现信号串扰的问题,端子头部的接触结构采用弹性设计,和对接端插接的时候有足够的接触正压力,即使设备在运输或者使用过程中出现振动,也不会出现接触不良、信号中断的情况。

  从实际使用的角度看,这类贴片直角连接器不需要在PCB上打通孔,焊接工序完全可以和其他表贴器件一起过回流焊,不用额外安排波峰焊或者手工焊接的工序,能有效提升PCBA加工的生产效率,降低生产端的人工成本。连接器的塑胶本体选用的材料可以耐受回流焊的高温,不会出现过炉后本体变形、端子移位的问题,焊接完成后本体和PCB板面贴合平整,不会出现一端翘起的情况。出线端的卡扣结构可以和配套的线束插头形成锁紧配合,日常使用过程中如果遇到线束被拉扯的情况,插头不会直接从连接器上脱落,进一步提升了连接的可靠性。

  在做整机结构设计的时候,这类连接器的周边需要预留足够的插拔操作空间,不能在出线方向紧贴着放置结构墙或者其他高器件,不然装配的时候没法顺利插上线束插头,后期维护的时候也很难拔插更换。模型里的每个针位的位置、引脚的尺寸、焊盘的对应位置都和实际实物完全一致,导入PCB设计软件的时候可以直接调用生成封装,不用反复核对尺寸调整封装参数,能减少结构设计和PCB设计之间的反复沟通成本,避免因为封装尺寸不匹配导致打样后器件装不上的问题。另外,连接器两侧的固定焊盘设计比信号引脚的焊盘更大,焊接后可以进一步强化连接器和PCB的连接强度,即使多次插拔也不会把连接器从板上扯下来,这也是这类表贴连接器在结构设计上很实用的细节,很多新手工程师画封装的时候容易忽略两侧的固定焊盘,最后做可靠性测试的时候很容易出现连接器被扯掉的问题。
