蓝色异形机械连接支撑构件结构设计

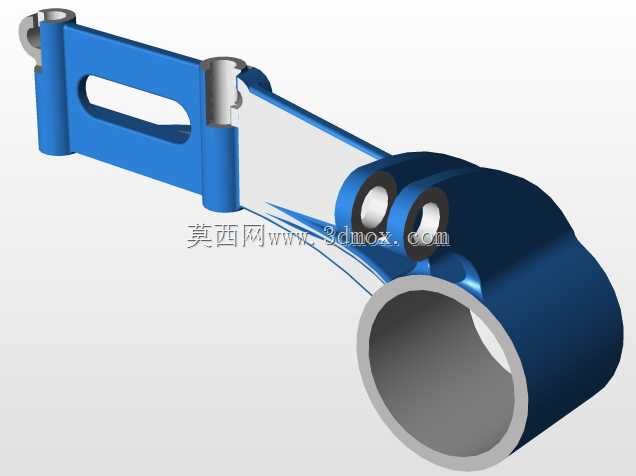

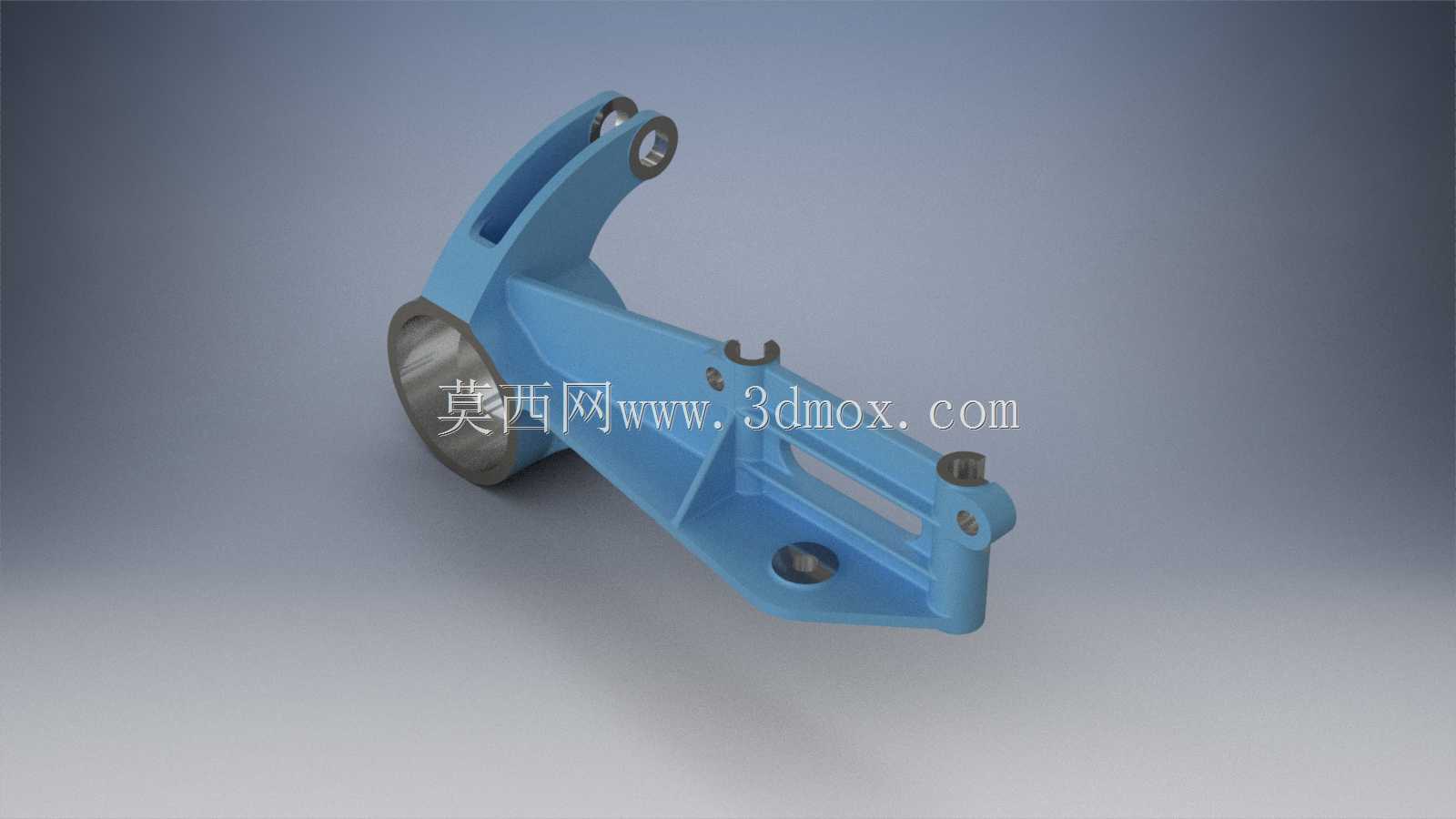

该构件属于机械设备中常用的铰接式连接支撑类零件，主要应用在需要实现多自由度限位、同时传递径向与轴向载荷的传动或支撑工位，常见于轻工机械的执行端连接、专用设备的摆臂支撑、输送线的可调导向支架等场景，替代传统焊接式支架实现模块化装配与后期维护更换。从结构设计逻辑来看，构件主体采用一体化铸造成型后做机加工处理，主体大端为带衬套安装位的筒状结构，用于穿装主轴实现整构件的旋转铰接，筒体内壁预留了衬套压装的公差带，可根据载荷等级选配铜基衬套或滚针轴承，降低铰接位的转动磨损。构件延伸出的臂体采用变截面设计，靠近铰接筒的位置做了加厚加强筋处理，向远端延伸时逐步收窄壁厚，在保证整体结构刚性的前提下控制零件自重，臂体上开设的长条形减重孔同时可作为走线槽位，给配套安装的传感器、气管预留布线空间。臂体上分布的多个带孔凸台分别对应不同的安装功能：顶部的双耳铰接孔用于连接驱动连杆，接收驱动端的动力输入带动构件绕主轴摆动；侧面的小凸台用于安装行程触发块，配合设备上的限位传感器实现摆动角度的精准控制；远端的两个螺栓安装孔用于固定末端执行件，比如导向滚轮、夹持模块等，安装孔位周边做了沉台设计，保证螺栓安装后头部不突出构件表面，避免运动过程中发生干涉。从安装边界来看，构件铰接端的筒体外径决定了主轴侧的安装空间预留尺寸，臂体的最大摆角范围内需要规避周边的固定结构件，设计时已通过运动仿真验证了全行程无干涉，各安装孔的位置度公差控制在0.02mm以内，保证装配后铰接转动无卡滞、末端执行件的位置精度符合设备运行要求。构件表面做了喷塑处理，具备基础的防锈防腐蚀能力，可适配常规车间的作业环境，若应用在潮湿或有腐蚀介质的工位，可更换为不锈钢材质或做表面阳极氧化处理。
