机械传动用异形控制臂结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:339541

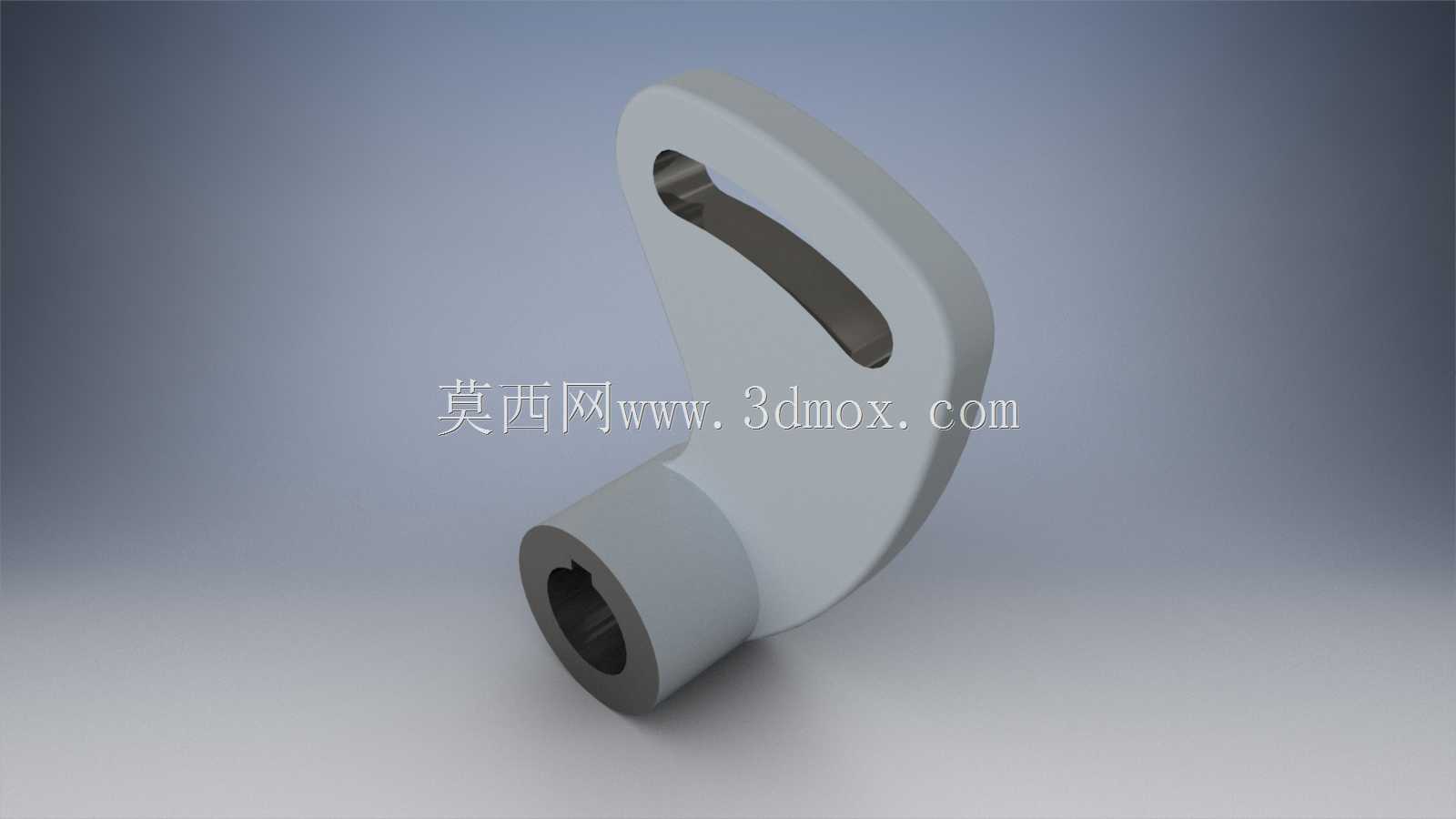

  • 机械传动用异形控制臂结构设计

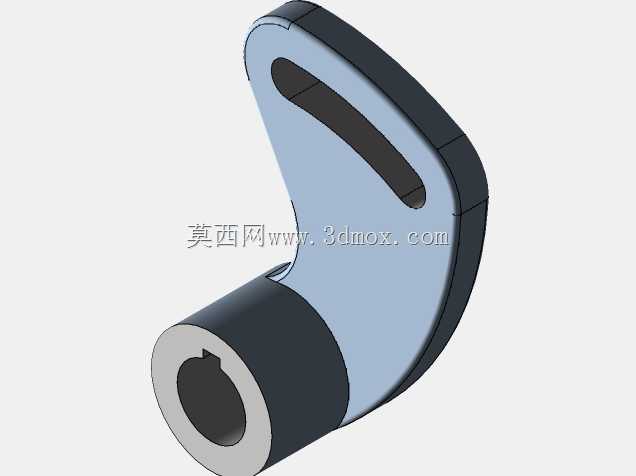

  • 机械传动用异形控制臂结构设计

这类异形控制臂多应用在中小功率操纵传动回路中,常见于轻工设备的手动操纵单元、小型专用机床的档位切换机构、非标自动化设备的行程触发联动结构里,核心作用是把输入端的摆动或扳动行程,精准传递到末端执行构件,完成档位切换、离合触发、行程限位这类动作。从结构来看,下端带内孔的圆柱段是核心安装基准,内孔做了带键槽的适配设计,能和配套的转轴形成周向固定,避免传动过程中出现相对转动,圆柱段的外径和轴向长度需要匹配安装座的轴承位尺寸,保证转动时的同轴度,减少偏磨带来的传动卡滞。上端的异形弯臂部分做了等强度的轮廓优化,从安装圆柱段往受力端平滑过渡,既避开了周边构件的运动干涉空间,又能在扳动受力时把应力均匀分散到整个臂体,不会在转角位置出现应力集中导致的断裂问题,臂身上的长条形开孔一方面是为了减轻整体自重,降低扳动时的操作阻力,另一方面也可以作为行程限位的配合槽,和机架上的限位销配合,约束控制臂的摆动角度范围,避免超行程操作损坏内部传动构件。设计这类构件的时候,首先要明确输入端的操作力大小和末端需要输出的摆角行程,先确定两个安装点位的中心距,再根据周边的安装空间勾勒臂体的外轮廓,要注意摆动全程臂体和周边的固定构件、运动构件都要留出至少2mm的安全间隙,避免装配后出现运动干涉。内孔的公差要和适配的转轴做基孔制配合,一般选H7的公差等级,既保证装配的便利性,又不会出现转动旷量,臂身的厚度要根据传递的扭矩做校核,按照45号钢调质处理的材料属性,安全系数取1.5的情况下,壁厚满足常规手动操纵的强度需求完全足够。实际应用中,这类控制臂的安装端通常会配套轴用挡圈或者端盖做轴向固定,防止转动过程中出现轴向窜动,受力端可以连接拉杆、钢索或者直接接触触发开关,根据不同的使用场景调整末端的连接结构,弯臂的曲面过渡全部做了圆角处理,避免热处理或者受力时出现应力开裂,表面做喷砂氧化或者发黑处理,提升日常使用中的防锈耐磨性能,在频繁扳动的工况下也能保持较长的使用寿命。
