弯臂式多孔安装支撑固定支座结构

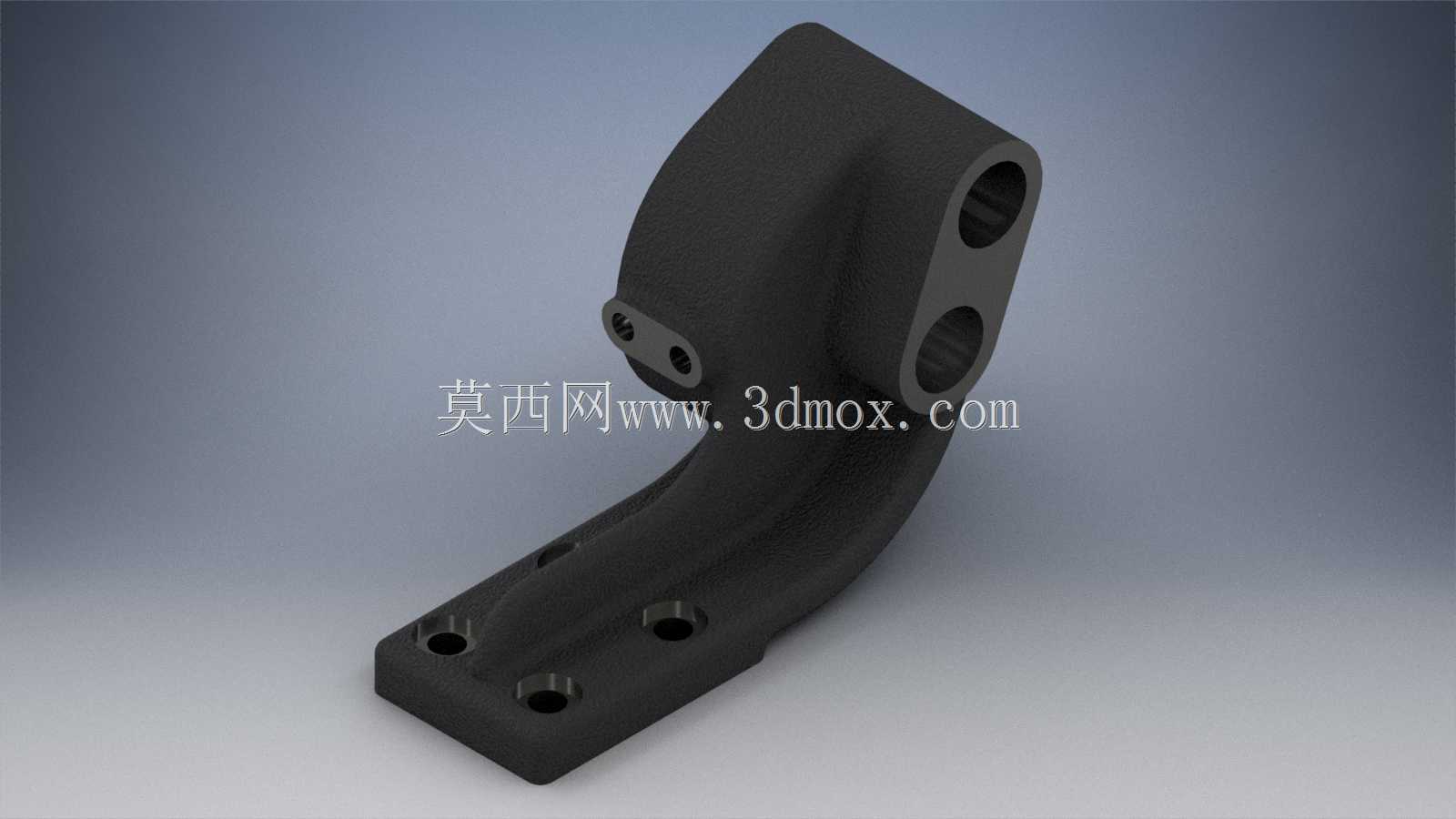

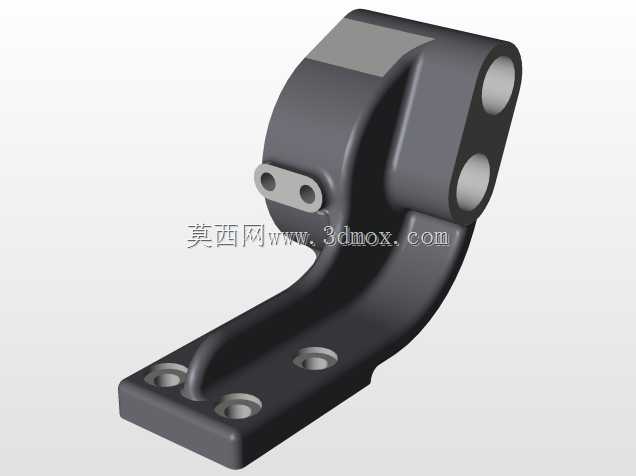

这类弯臂式支撑构件常见于流体输送设备、小型动力机组的机架内部，主要承担轴系部件、管路附件的定位承载功能，在泵类设备的周边配套结构中应用尤为广泛，能够在紧凑的设备舱空间内完成悬臂部件的可靠固定，避免设备运行过程中连接部件出现振动偏移。从结构设计逻辑来看，构件整体采用一体化弯臂构型，底部设置为矩形安装法兰面，法兰面上均匀分布四个沉头安装孔，安装时可通过内六角螺栓将整个支座牢牢固定在设备基座的安装平面上，沉孔设计能够保证螺栓头部完全埋入法兰面内，不会突出安装平面造成装配干涉，同时四个孔的孔位公差按照IT7级精度控制，能够保证安装后支座的位置度满足装配要求，不会出现孔位错位无法装配的问题。弯臂部分采用变截面圆弧过渡设计，从底部法兰处向上延伸过程中逐步收窄截面厚度，到上部支撑端再扩大截面尺寸，这种设计既能够在材料用量最少的前提下保证整体结构的抗弯强度，又能避开设备内部其他运动部件的运行轨迹，充分利用设备内部的狭窄安装空间。上部支撑端设置两个同轴的通孔，孔内壁预留有精加工余量，实际生产中可根据配套安装的销轴、轴套外径进行最终的铰孔加工，保证配合间隙控制在合理范围内，支撑端侧面还设置有两个小规格的螺纹孔，用于安装轴向定位挡片，防止穿入孔内的销轴在设备运行过程中出现轴向窜动。整个构件的外形轮廓没有尖锐棱角，所有转角处都设置了R2-R5的工艺圆角，既能够降低铸造过程中的应力集中问题，避免铸件冷却过程中出现转角开裂的缺陷，也能减少后续机加工的去毛刺工作量。从安装边界来看，底部法兰的安装平面平面度要求控制在0.05mm以内，保证安装后支座与基座贴合紧密，不会出现局部悬空导致的受力不均；上部两个安装孔的轴线与底部安装平面的平行度公差控制在0.03mm以内，保证被支撑部件安装后与动力输出轴的同轴度符合设计要求，避免出现偏磨、异响等运行故障。在受力设计上，通过有限元受力校核，当上部支撑端承受额定径向载荷时，弯臂部分的最大应力出现在圆弧过渡区域，应力值远低于常用铸铁材料的许用应力，长期运行不会出现塑性变形或断裂问题，同时构件的固有频率避开了设备运行的常见振动频率区间，能够避免共振问题的产生。
