机械传动用可调臂结构设计

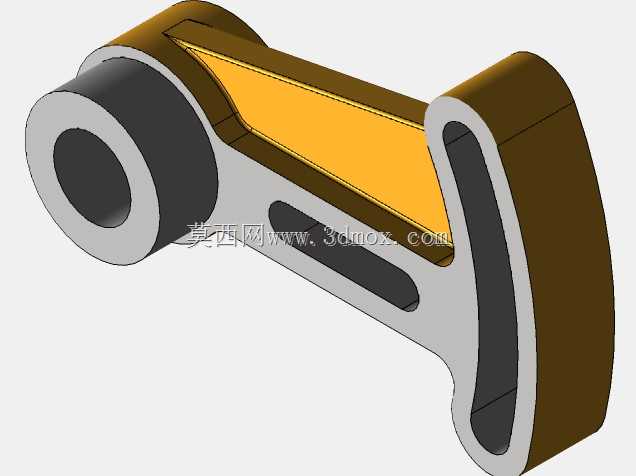

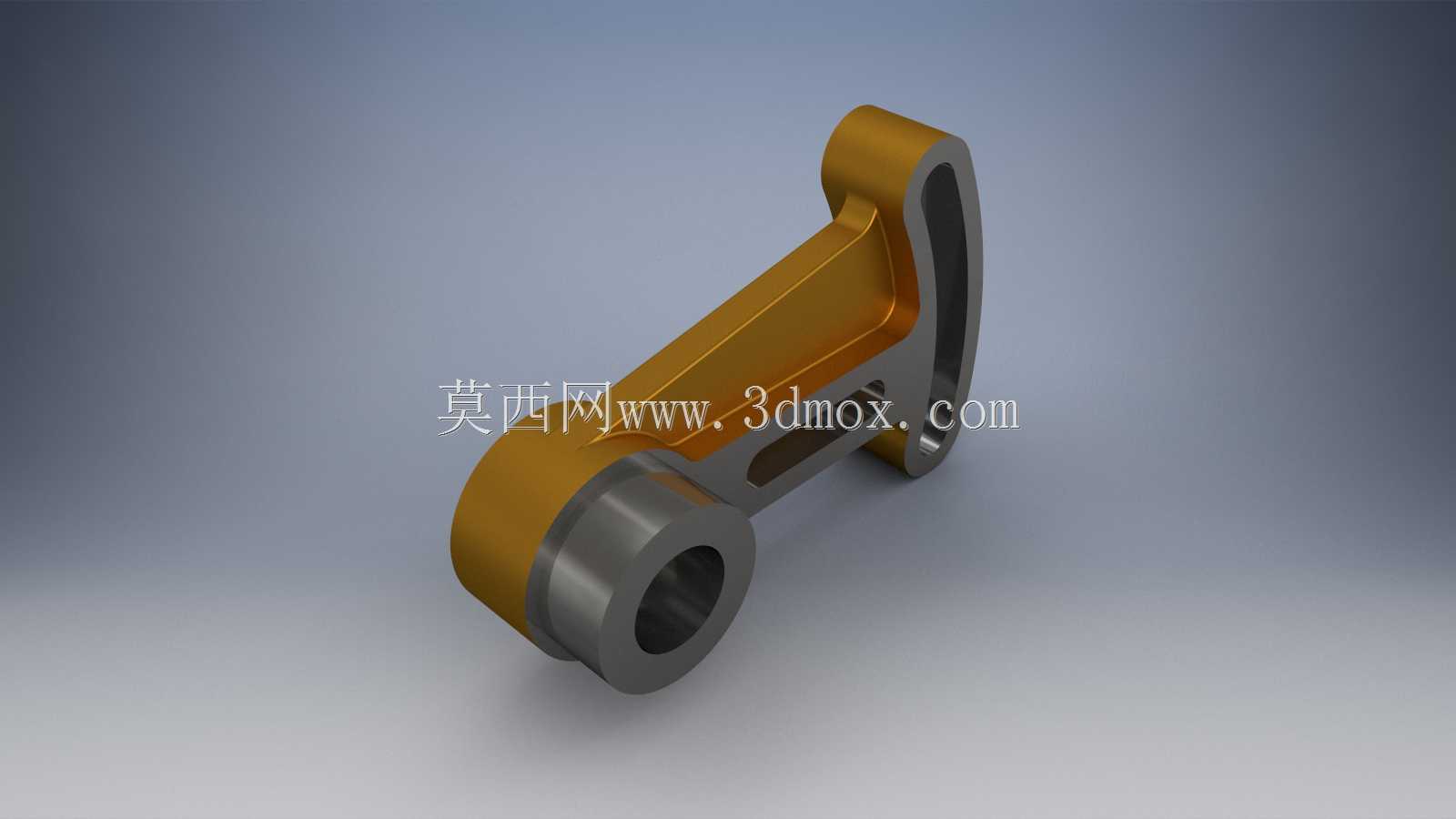

在轻工自动化输送、小型专用工装夹具、工位辅助执行机构的传动链路里，这类可调臂是承担行程补偿、角度微调、力传递的核心铰接构件，很多需要往复摆动、位置自适应调整的工位都会用到这类零件，比如包装线的拨料摆臂、工装的压紧调节臂、小型设备的操作联动臂，都能看到同结构原理的构件身影。从结构设计逻辑来看，这个零件采用了两端铰接的布局，一端是大直径带衬套安装位的圆筒结构，用来和固定机架的销轴配合，作为整个臂体的摆动回转支点，内孔预留了衬套安装余量，能有效降低铰接处的磨损，后期维护只需要更换衬套就能恢复配合精度，不需要整体更换臂体，大幅降低运维成本。另一端是带开口槽的叉形铰接端，槽型结构用来和执行端的连杆或者动作拨块连接，开口设计可以在安装时快速卡入对接件，不需要从销轴端部穿装，适配紧凑安装空间里的装配需求，同时叉形端的侧壁做了加厚处理，避免往复摆动过程中出现侧壁开裂、变形的问题。臂身主体采用了变截面的流线型过渡设计，没有采用等厚度的直板结构，而是在受力较大的回转端到铰接端的传力路径上做了加厚，非主要受力区域做了减重挖槽，在保证整体抗弯、抗扭强度的前提下，尽可能降低零件自身重量，减少摆动过程中的惯性冲击，让整个传动动作更平稳，不会因为臂体自重过大导致驱动端负载冗余。从安装边界来看，大端回转孔的轴线和小端铰接孔的轴线保持严格的平行度要求，装配时两个铰接位的同轴度误差需要控制在0.02mm以内，否则会出现摆动卡滞、铰接件偏磨的问题；臂身的摆动平面和安装基准面的垂直度也有明确要求，避免动作过程中出现侧向窜动。零件表面的过渡圆角都做了R2以上的圆滑处理，一方面是消除机加工或者铸造过程中的应力集中点，避免长期交变载荷下出现疲劳断裂，另一方面也能减少装配过程中对操作人员的剐蹭风险。这类可调臂在设计时需要重点校核两个工况的强度：一个是最大摆角位置的静载荷强度，确保臂体在承受最大拨动力时不会出现塑性变形；另一个是长期往复摆动的疲劳强度，尤其是两个铰接端和臂身过渡的位置，是应力集中的高发区域，设计时通过圆弧过渡、局部加厚的方式分散应力，能有效提升零件的使用寿命。在实际选型应用时，需要根据驱动端的输出力矩、执行端的负载大小、需要的摆动行程来匹配对应尺寸的可调臂，安装时要在铰接位添加润滑脂，减少转动副的摩擦阻力，同时要定期检查铰接位的磨损情况，当衬套间隙超过0.1mm时及时更换，避免间隙过大导致传动精度下降。
