软轴式瞬时脚踏控制开关结构

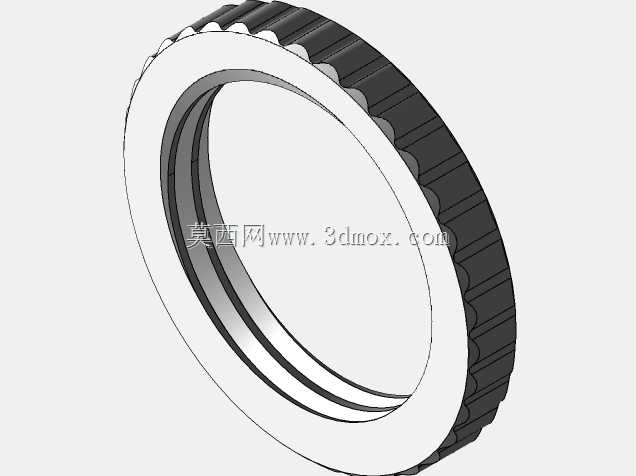

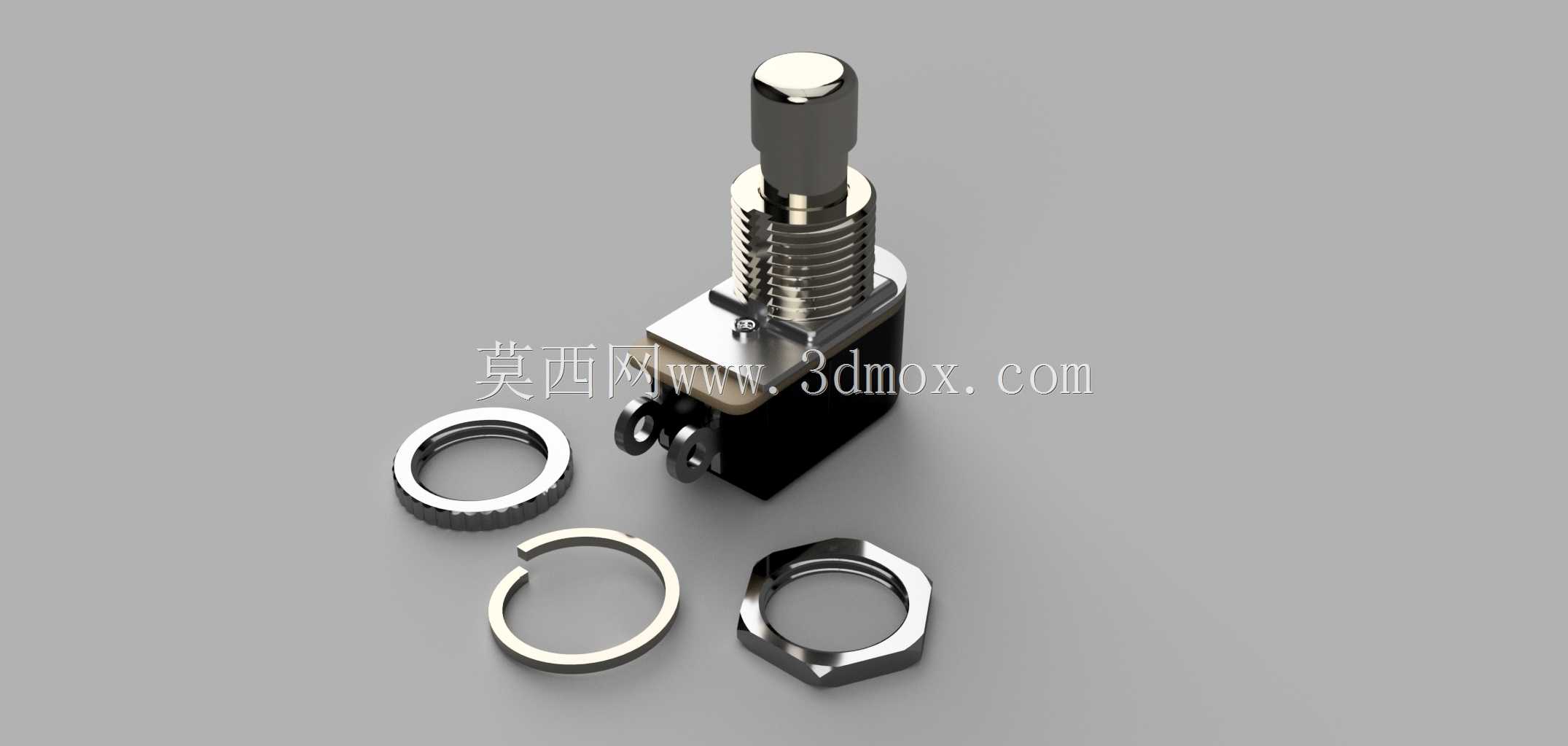

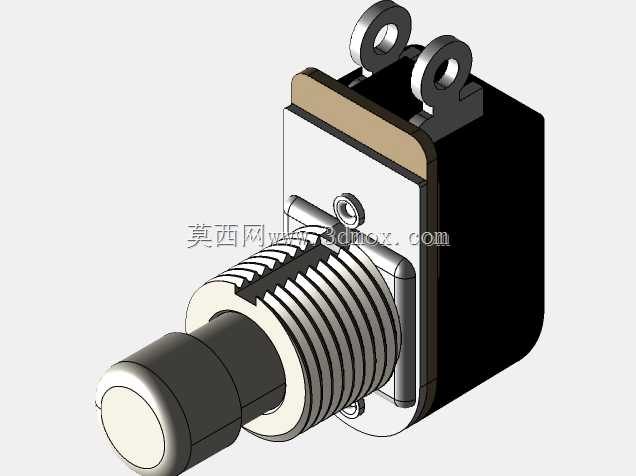

　　这类软轴触发式瞬时脚踏开关，多应用在需要手脚协同操作的加工工位场景中，比如小型冲床的单次触发控制、台式钻床的启停操控、缝纫设备的动力通断控制，也会配套在部分需要临时触发信号的检测工装台面上，操作人员手脚并用时无需抬手操作面板按钮，能有效减少手部动作切换的空程时间，提升连续作业的操作流畅度。从结构设计来看，这款开关采用按压瞬时复位的结构逻辑，主体触发端内置复位弹簧，踩下压杆时内部触点闭合导通信号，松开压杆后弹簧自动推顶压杆回位，触点立刻断开，不会出现锁止持续导通的状态，完全匹配瞬时触发的控制需求，避免误触发后设备持续运行的安全隐患。配套的安装附件包含六角锁紧螺母、平垫圈、卡簧，安装时可直接将开关主体穿过设备台面板的预制安装孔，

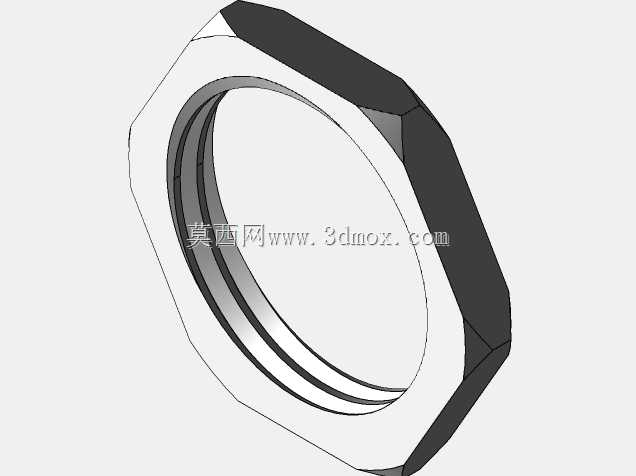

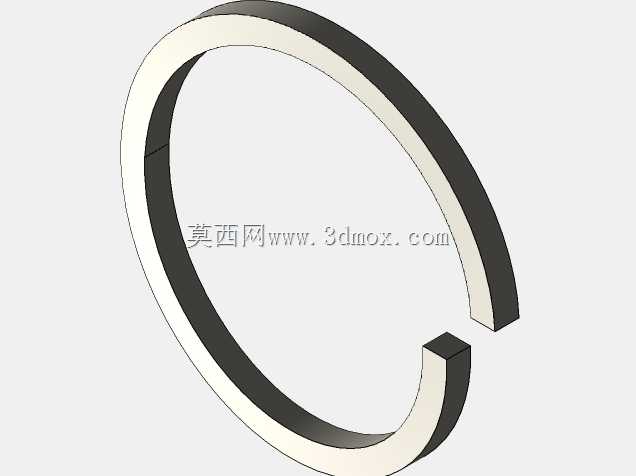

　　先套入平垫圈分散锁紧应力，再拧入六角螺母从台面下方锁紧固定，卡簧可嵌入主体的环槽内做二次防松，应对工位上频繁踩踏带来的振动冲击，避免长期使用后开关出现松动移位。软轴连接的结构设计，让开关的触发端可以和触点主体做小范围的位置分离，不需要把触点模块直接安装在脚踏位置，能适配台面下方空间局促、或者有切削液、粉尘飞溅的工位，把触点模块安置在相对洁净的舱室内，仅通过软轴传递踩踏的触发行程，减少粉尘、油污侵入触点间隙造成的接触不良问题。设计过程中需要重点关注压杆的有效触发行程，通常这类开关的有效触发行程控制在3-5mm区间，行程过短容易受振动误触发，行程过长则会增加踩踏的空程量，提升操作人员的脚部疲劳度；复位弹簧的弹力需要匹配踩踏力度，

　　弹力过大会造成长时间踩踏的脚部酸胀，弹力过小则可能出现回位滞后、触点不能及时断开的问题。安装边界上，台面板的预制开孔直径需要匹配开关主体的安装轴径，预留0.1-0.2mm的装配间隙即可，过大的间隙会导致开关安装后出现径向晃动，影响踩踏的手感一致性；六角螺母的锁紧扭矩需要控制在合理范围，避免扭矩过大压裂台面板或者造成开关主体外壳变形，影响内部触发结构的动作顺畅度。触点部分采用常开式设计，未触发时保持断开状态，触发时导通控制回路，能直接适配多数低压控制回路的信号输入需求，不需要额外加装中间转换模块，降低配套接线的复杂度。
