双轴输出齿轮箱壳体结构设计

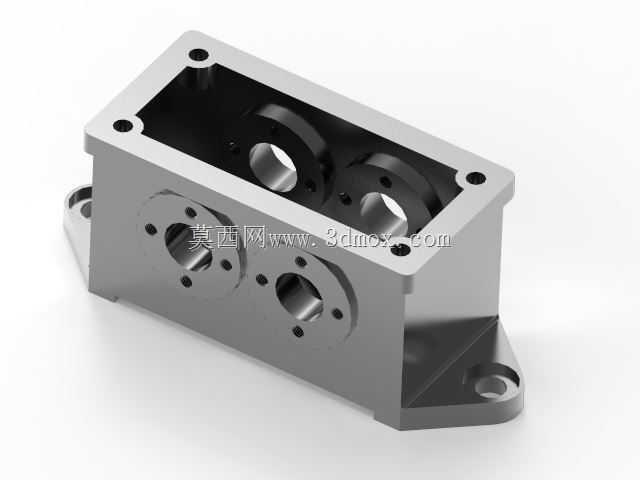

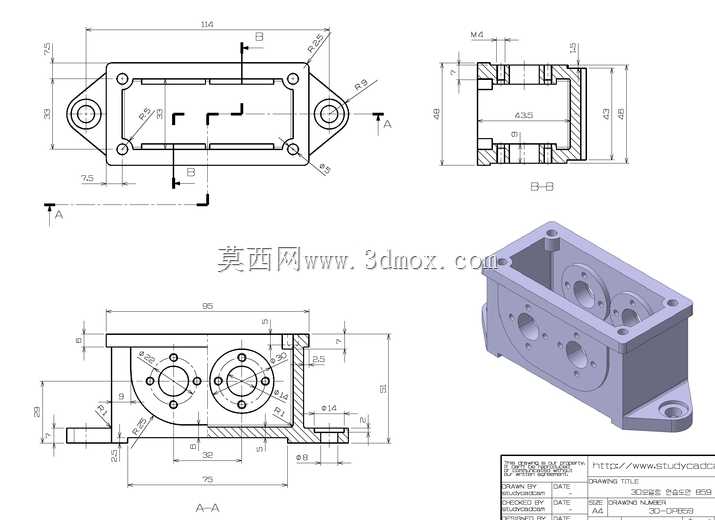

这款齿轮箱壳体是传动系统中的核心承载构件，主要应用于中小功率的平行轴传动场景，常见于小型自动化输送设备、轻工机械传动单元、桌面级加工设备的动力传输模块中，承担容纳齿轮传动副、支撑轴系组件、隔绝外界粉尘油污、保证传动啮合精度的核心作用。从结构设计来看，壳体采用一体式铸造成型后机加工的工艺思路，主体为矩形中空腔体，腔体内部预留了两组平行轴系的安装空间，可容纳两对啮合的直齿圆柱齿轮，实现双输入双输出或者单输入双输出的传动布局，满足不同的动力分流需求。壳体的上端面设置了一圈均匀分布的螺栓安装孔，用于配合箱盖实现腔体的密封，合箱面预留了密封胶条的安装槽位，可有效防止传动润滑油的泄漏，同时阻挡外界杂质进入腔体内部磨损齿轮与轴承。壳体的前端面加工有两组同轴的轴承安装孔位，孔位的同轴度、端面跳动公差均按照传动件安装精度要求设计，可直接适配标准深沟球轴承，输出轴从孔位伸出后可直接连接负载端的联轴器或者同步带轮，无需额外加装转接法兰。壳体底部延伸出带安装孔的固定支脚，支脚与主体腔体为一体化结构，安装孔位的中心距经过匹配验算，可直接固定在常规的设备安装台面或者型材机架上，支脚的厚度做了加强处理，可承受传动过程中产生的径向与轴向载荷，避免长期运行后出现安装位变形导致的轴系偏斜。设计过程中重点考量了腔体内部的润滑空间，腔体底部预留了足够的储油区域，齿轮运转时可通过飞溅润滑实现轴承与齿面的润滑，无需额外加装复杂的强制润滑回路，降低了整体结构的复杂度与制造成本。壳体的侧壁厚度经过刚度验算，在保证整体重量可控的前提下，可承受齿轮啮合产生的交变载荷，避免运行过程中出现腔体共振产生的噪音，同时侧壁的过渡位置均做了圆角处理，减少应力集中的问题，提升壳体的长期使用寿命。在安装边界上，该壳体的整体外轮廓尺寸适配小型传动单元的安装空间，支脚的安装孔为长圆孔设计，允许安装时存在小范围的位置调整，降低安装对位的难度，输出轴的中心高符合常规传动组件的安装尺寸标准，可直接替换同规格的现有齿轮箱壳体，无需对配套设备做额外的结构改动。
