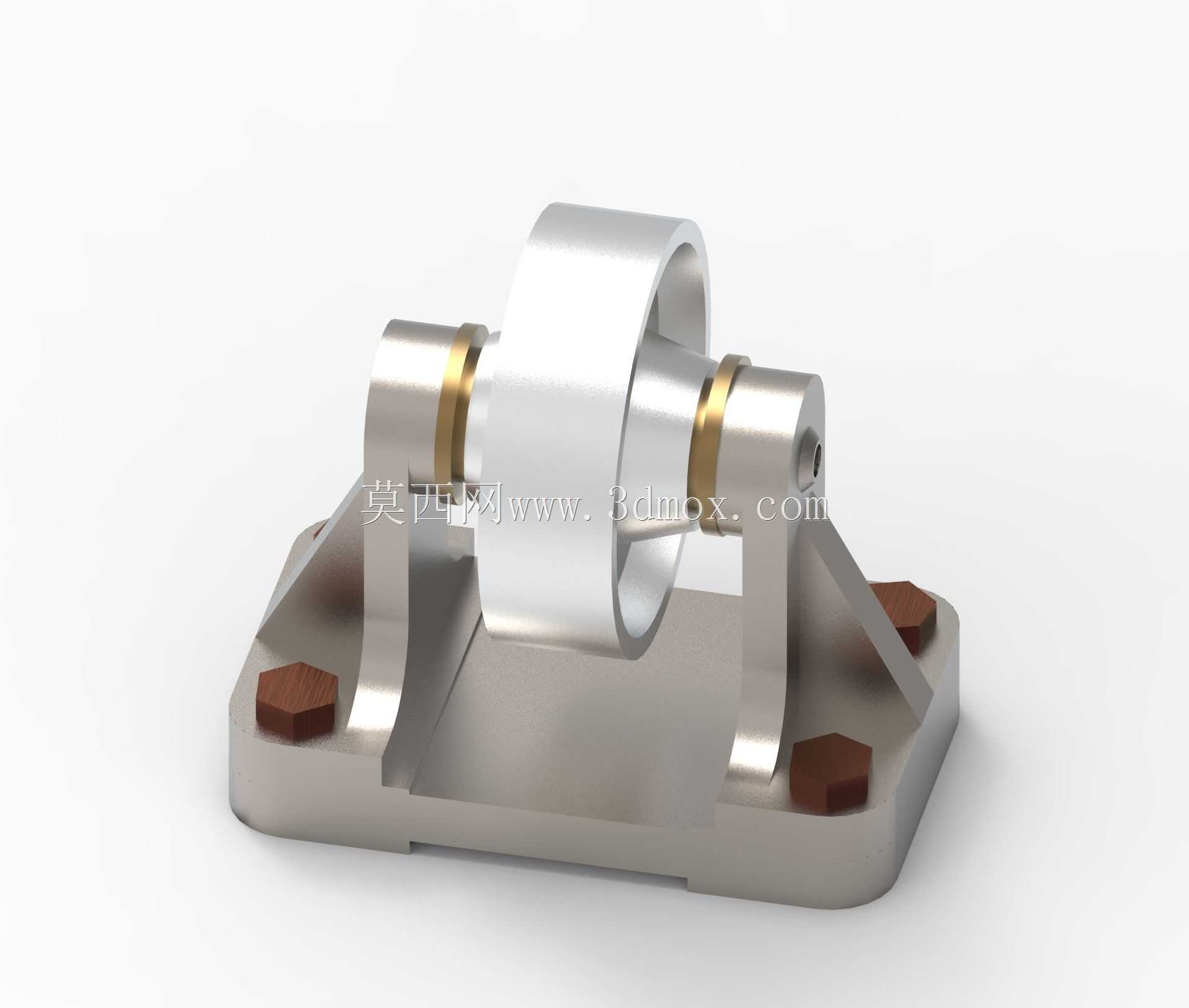

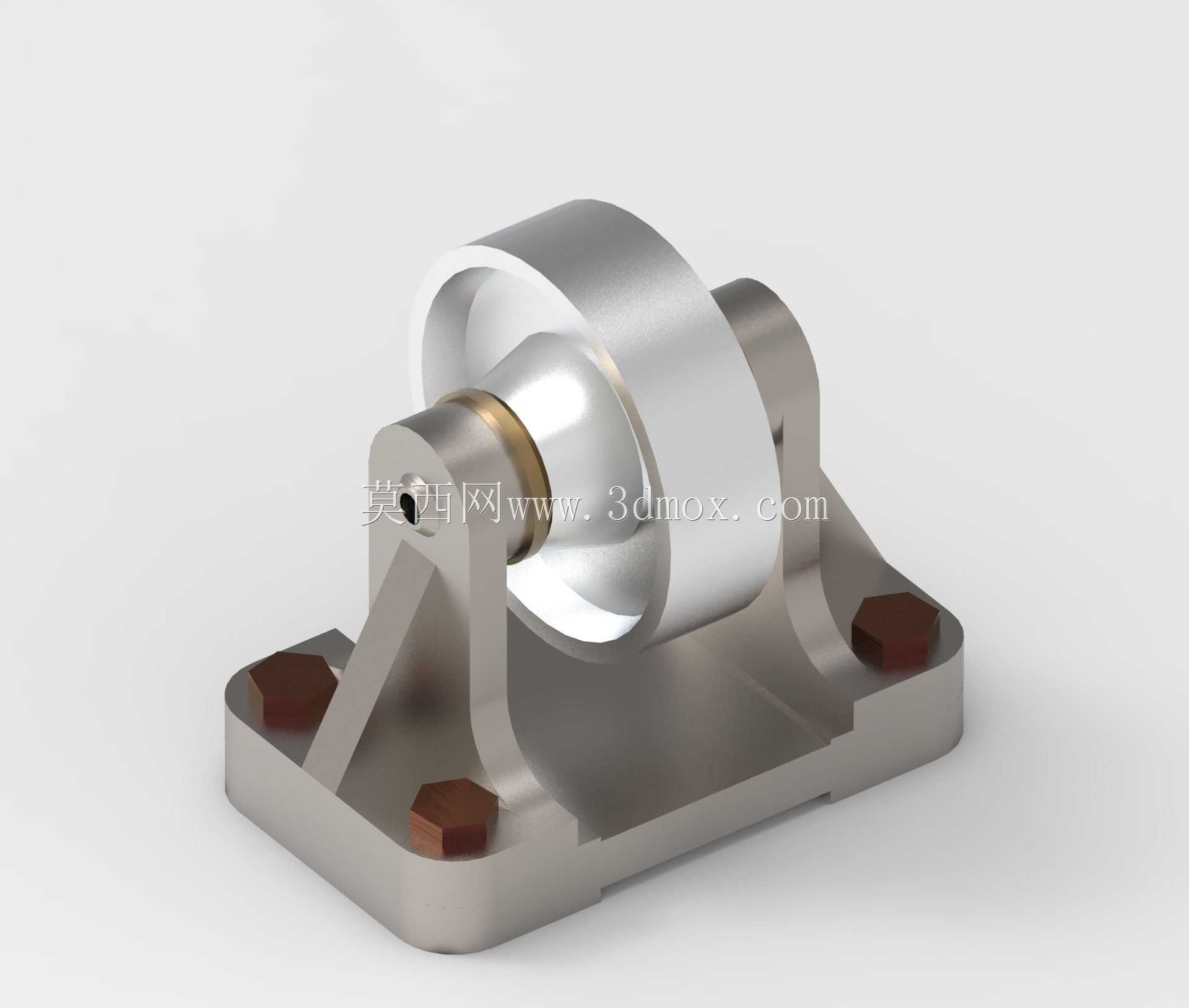

带安装支座的工业传动皮带辊结构

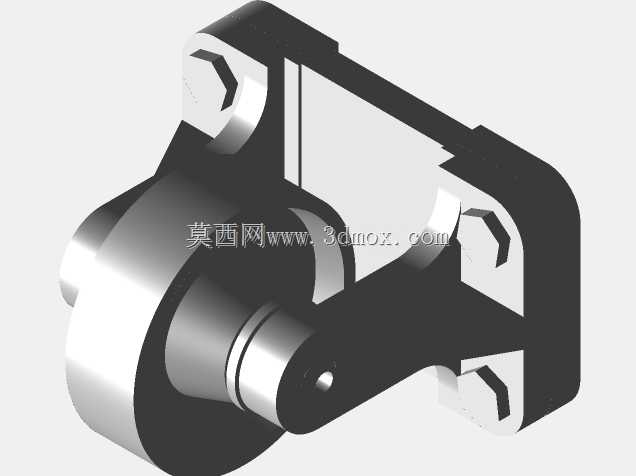

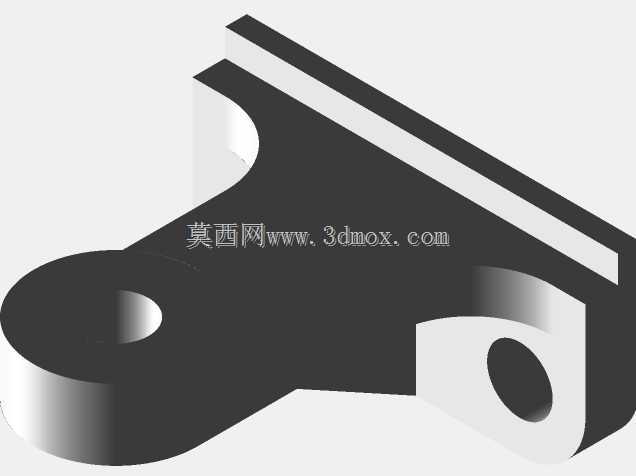

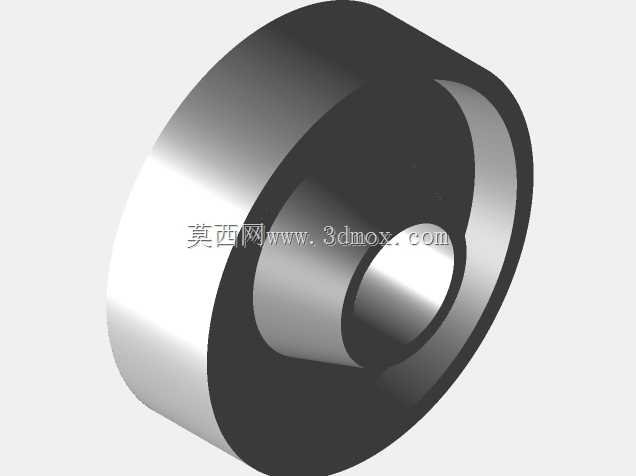

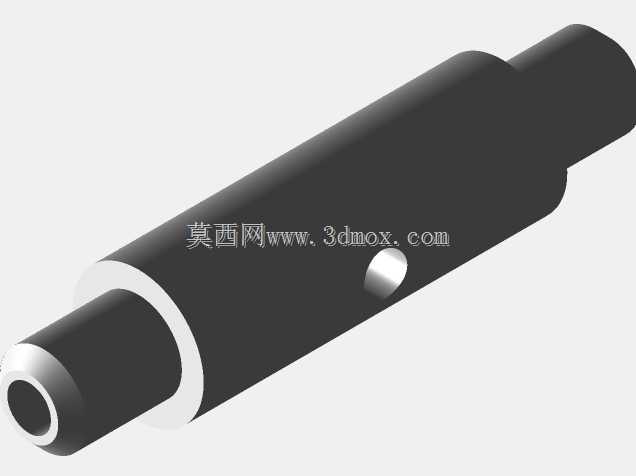

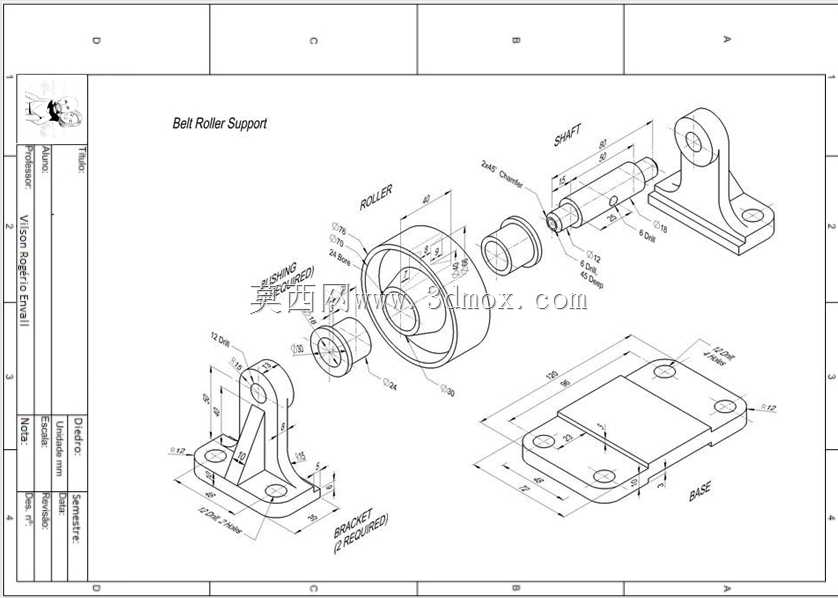

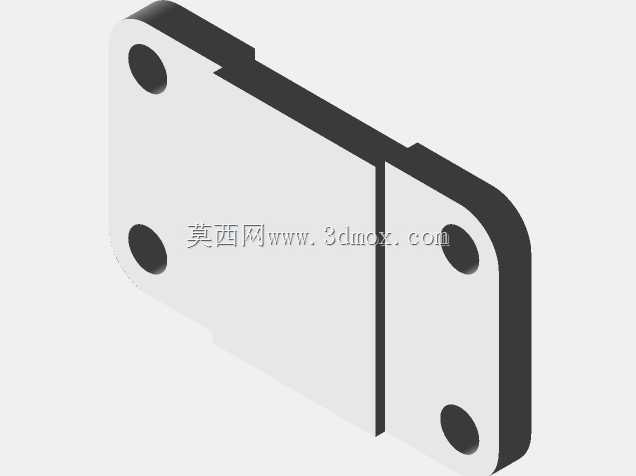

这类带座皮带辊是皮带输送、传动系统里的核心支撑部件，日常在轻工生产线、物料输送线、小型传动机构里都能见到它的身影，主要作用是承托皮带运行轨迹，限制皮带横向偏移，同时降低皮带运行过程中的摩擦阻力，保证传动或输送过程的平稳性。从结构设计来看，整体采用一体式铸造支座搭配辊体的组合形式，支座底部设计了四个对称分布的螺栓安装沉孔，安装时可以直接通过六角螺栓将整个组件固定在设备的安装基准面上，沉孔结构能够保证螺栓头不突出支座底面，避免安装后出现基准面贴合不实的问题，安装孔的跨距经过匹配常规输送线的型材安装间距设计，不需要额外加工转接板就能直接适配多数常规机架。辊体部分采用中空回转结构，相比实心辊体能够有效降低自身转动惯量，减少皮带带动辊体转动时的动力损耗，辊体与支座之间通过铜质衬套实现转动配合，衬套自带一定的自润滑特性，能够在中长期运行过程中降低转动副的磨损，不需要频繁加注润滑脂也能维持稳定的转动性能，支座两侧的支撑立板做了三角形加强筋结构，从支座底板一直延伸到立板上部，能够承受皮带张紧后带来的径向载荷，避免长期受力后立板出现外张变形，导致辊体卡滞或者运行跳动。设计时需要重点控制几个尺寸边界：辊体的外径直接决定了皮带的包角大小，会直接影响传动摩擦力，过小的辊径会导致皮带弯折应力过大，缩短皮带使用寿命，过大的辊径则会占用过多安装空间；支座的总高度决定了皮带的安装高度，需要匹配整套传动系统的中心高要求；两侧立板的同轴度是设计核心，必须保证两侧安装孔的同轴度公差控制在合理范围内，否则辊体装配后会出现转动卡涩、单侧磨损的问题。实际应用中，这类皮带辊既可以作为平皮带传动的张紧辊使用，也可以作为小型皮带输送机的下托辊使用，根据使用场景的不同，可以调整辊体的表面粗糙度，用于传动场景时可以适当提高辊面粗糙度增加摩擦力，用于输送承托场景时可以降低辊面粗糙度减少皮带磨损。整个结构没有复杂的异形曲面，加工工艺性较好，支座部分可以通过铸造成型后再做安装孔、轴孔的机加工，辊体可以采用圆钢车削成型，衬套采用标准铜套裁切即可，整体制造成本较低，维护更换也十分方便，只需要拆下一侧的轴端挡圈就能抽出辊体更换衬套或者清理辊面缠绕的杂物，非常适合工业场景下的长期连续使用。
