车辆悬架用减震器三维结构设计

在乘用车辆、商用运输车辆以及部分非道路移动机械的底盘悬架系统中，减震部件是直接影响行驶平顺性、操控稳定性以及零部件疲劳寿命的核心结构，其核心作用是吸收路面颠簸传递至车架的冲击动能，通过阻尼结构将振动能量转化为热能耗散，避免悬架弹簧出现持续往复的余振，保证车轮与地面的有效附着力，同时降低车身钣金、内饰件以及车载精密设备受振动冲击的损耗。从实际工程应用场景来看，这类减震部件不仅适配传统燃油车辆的前麦弗逊悬架、后多连杆悬架结构，也可经过参数调整后应用在新能源车辆的底盘布局中，还能拓展至工业设备的隔振工位、工程机械的驾驶室悬置场景，覆盖多类需要缓冲减振的安装需求。

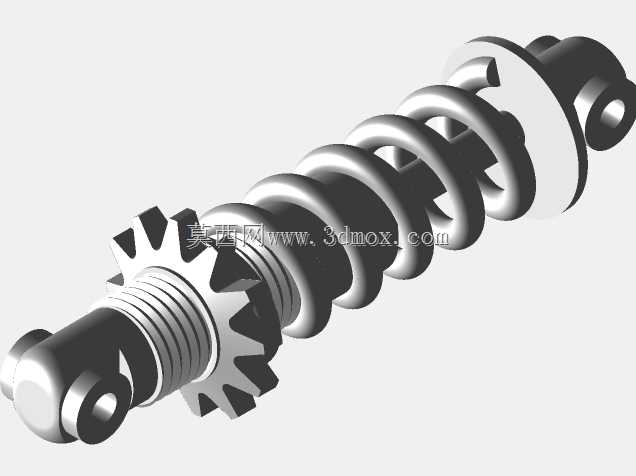

从结构设计思路来看，这款减震器采用了典型的液力阻尼结构布局，整体为同轴式筒状设计，核心包含工作缸筒、活塞总成、阻尼阀系、活塞杆、上下连接吊耳、防尘罩以及密封组件几个部分。设计过程中首先明确了安装边界的约束：上下连接端的铰接孔中心距在设计额定行程下保留足够的伸缩余量，最大拉伸长度与最小压缩长度的差值覆盖常规铺装路面、非铺装路面的悬架跳动行程范围，避免车辆在极限颠簸工况下出现减震器拉脱或者顶死的问题。筒身外径尺寸控制在适配多数悬架安装空间的范围内，不会与转向拉杆、制动管路、轮辋内侧发生运动干涉，活塞杆的直径经过强度校核，可承受侧向力与轴向冲击载荷的复合作用，避免长期使用后出现杆体弯曲、密封件偏磨漏油的问题。

功能特性层面，这款减震器的阻尼阀系采用了多组叠加阀片的结构设计，可在压缩行程与复原行程分别提供不同的阻尼力：压缩行程时阀片开启压力较低，阻尼力相对柔和，保证车轮遇到凸起路面时可以快速收缩，吸收第一波冲击；复原行程时阀片开启压力更高，提供更大的阻尼力，拉住弹簧的回弹动作，避免车身出现多余的上下抛跳。上下连接端采用橡胶衬套铰接的结构，既可以传递轴向的阻尼力，又能通过橡胶的微量变形吸收部分高频小幅振动，同时补偿安装过程中的少量角度偏差，降低连接部位的应力集中。防尘罩与筒身之间采用迷宫式密封结构，可阻挡路面泥沙、灰尘进入工作缸筒内部，避免活塞杆表面被杂质划伤，延长密封件的使用寿命。

在建模过程中，所有配合面的尺寸公差都按照实际加工要求进行了预留：活塞杆与导向套之间的配合间隙控制在合理范围，既保证活塞杆可以顺畅往复运动，又不会出现液压油泄漏的问题；活塞与工作缸筒之间的配合间隙兼顾了运动顺滑性与密封要求，阻尼阀片的叠片顺序、厚度参数都按照实际阻尼特性曲线进行了匹配，可直接用于结构验证、装配干涉检查，也可作为后续性能仿真、样机试制的结构基础。
