燕尾槽式安装铰接固定支座结构

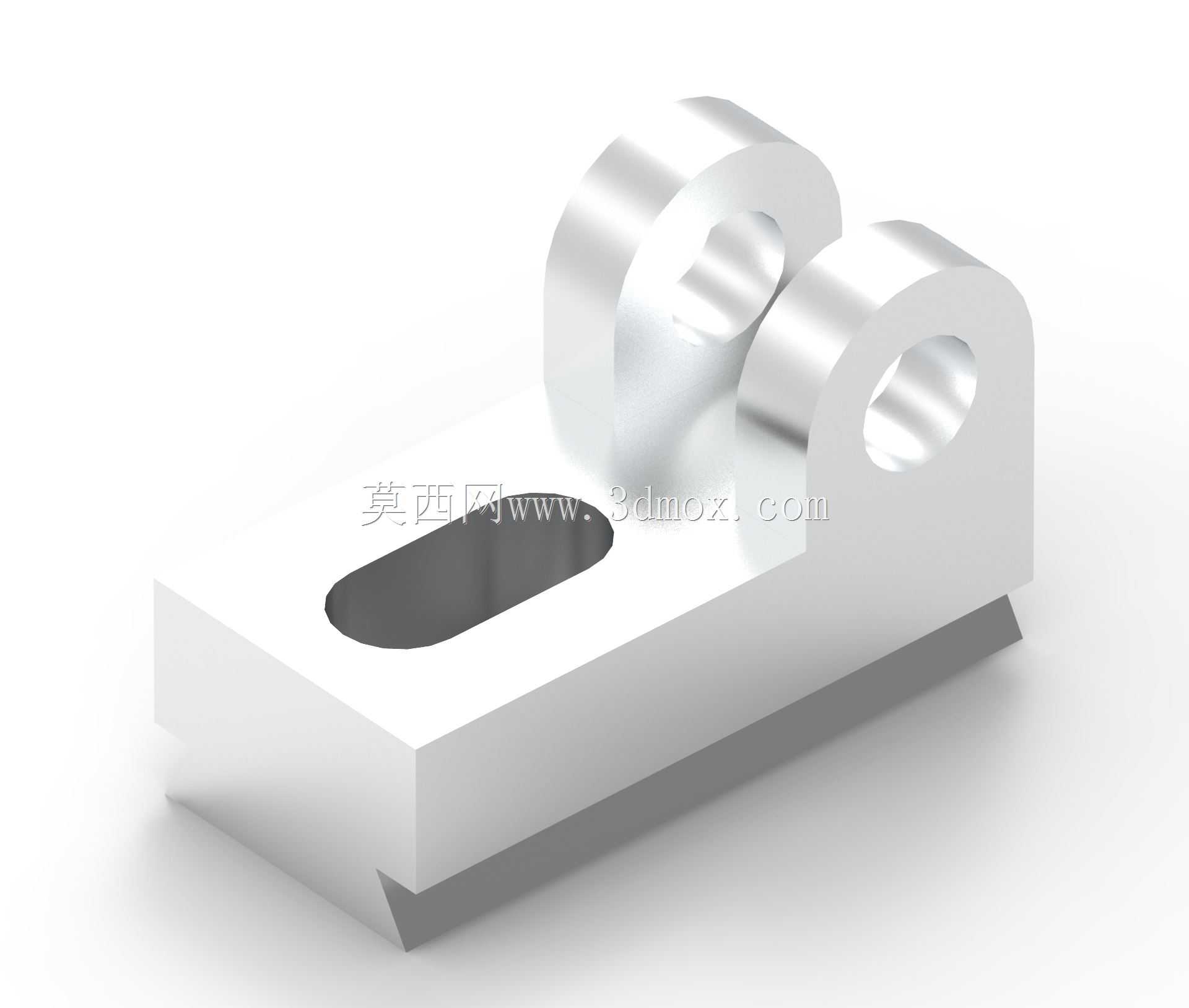

这类带燕尾安装结构的铰接支座，常见于轻工自动化生产线、小型工装夹具的可调工位模块上，核心作用是为摆臂、压杆、检测支架这类需要小幅摆动的构件提供稳定的铰接支点，同时依托燕尾结构实现安装位置的快速滑移调整，不用在安装基板上额外加工多组定位孔，就能适配不同工位的行程调节需求。从结构设计逻辑来看，支座主体采用一体化铣削成型的块状基体，底部加工出与标准燕尾导轨匹配的楔形卡合面，安装时直接卡入对应规格的燕尾导槽，侧面可通过紧定螺钉锁死固定位置，相比普通平板式安装座，燕尾配合的接触面积更大，承受侧向倾覆力矩时的稳定性更好，不会因为频繁的铰接摆动出现安装位松动偏移。基体上方延伸出两个同轴的铰接耳板，耳板上加工有贯通的销轴安装孔，两个耳板的间距刚好适配常规厚度的摆臂构件，销轴穿装后可以限制摆臂的轴向窜动，耳板与基体的衔接位置做了圆弧过渡处理，避免应力集中导致长期受载后出现根部断裂的问题。基体平面上开设的长圆形腰型孔，主要用于安装锁止附件或者穿装管线固定卡扣，腰型孔的长度方向与燕尾导轨的滑移方向保持一致，不会干涉支座整体的位置调整行程。设计这类支座时，首先要匹配所用燕尾导轨的截面角度与宽度参数，保证安装后滑动顺畅无卡滞，同时铰接孔的中心高度要匹配对应摆臂的摆动平面，避免出现运动干涉；两个铰接耳板的同轴度公差需要控制在合理范围内，否则销轴穿装后会出现卡滞，摆臂摆动阻力过大。安装边界方面，支座的整体宽度要小于燕尾导轨的可用安装宽度，底部燕尾的有效卡合长度要满足额定载荷下的抗剪要求，铰接孔的直径要适配常用的标准销轴规格，不需要额外定制非标准连接件，降低后期维护更换的成本。实际应用中，这类支座多用于小型检测工位的传感器摆臂安装、手动夹具的压杆铰接支点、小型物料导向板的角度调节支架，相比焊接式的固定支座，拆装调整效率更高，互换性更好，能够适配多组同规格导轨的工位快速换型需求。
