带定位凸台的轴类连接固定五金构件

项目分类:3D模型 发布时间:2021-10-25 ID:341060
  • 带定位凸台的轴类连接固定五金构件
  • 带定位凸台的轴类连接固定五金构件
  • 带定位凸台的轴类连接固定五金构件

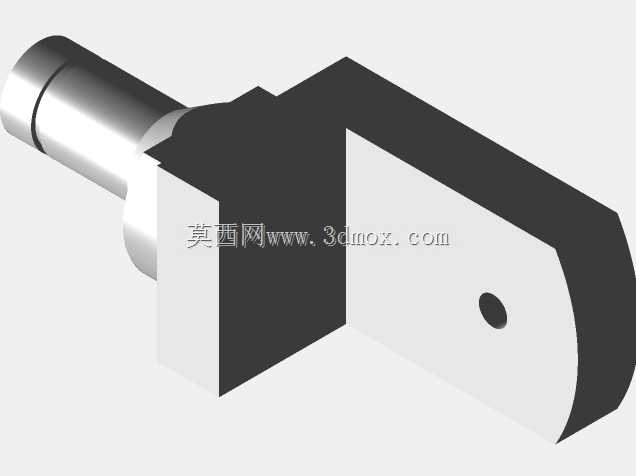

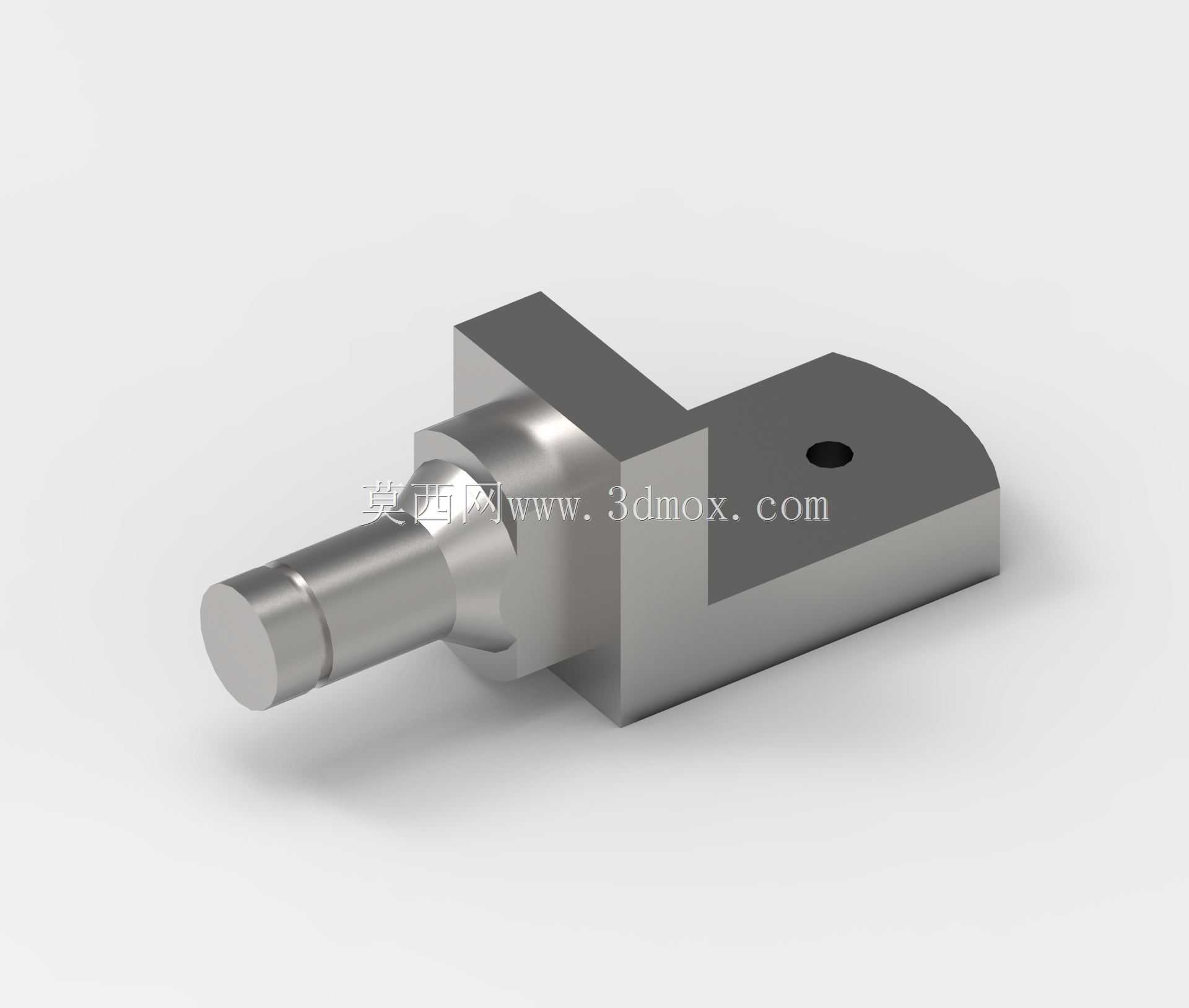

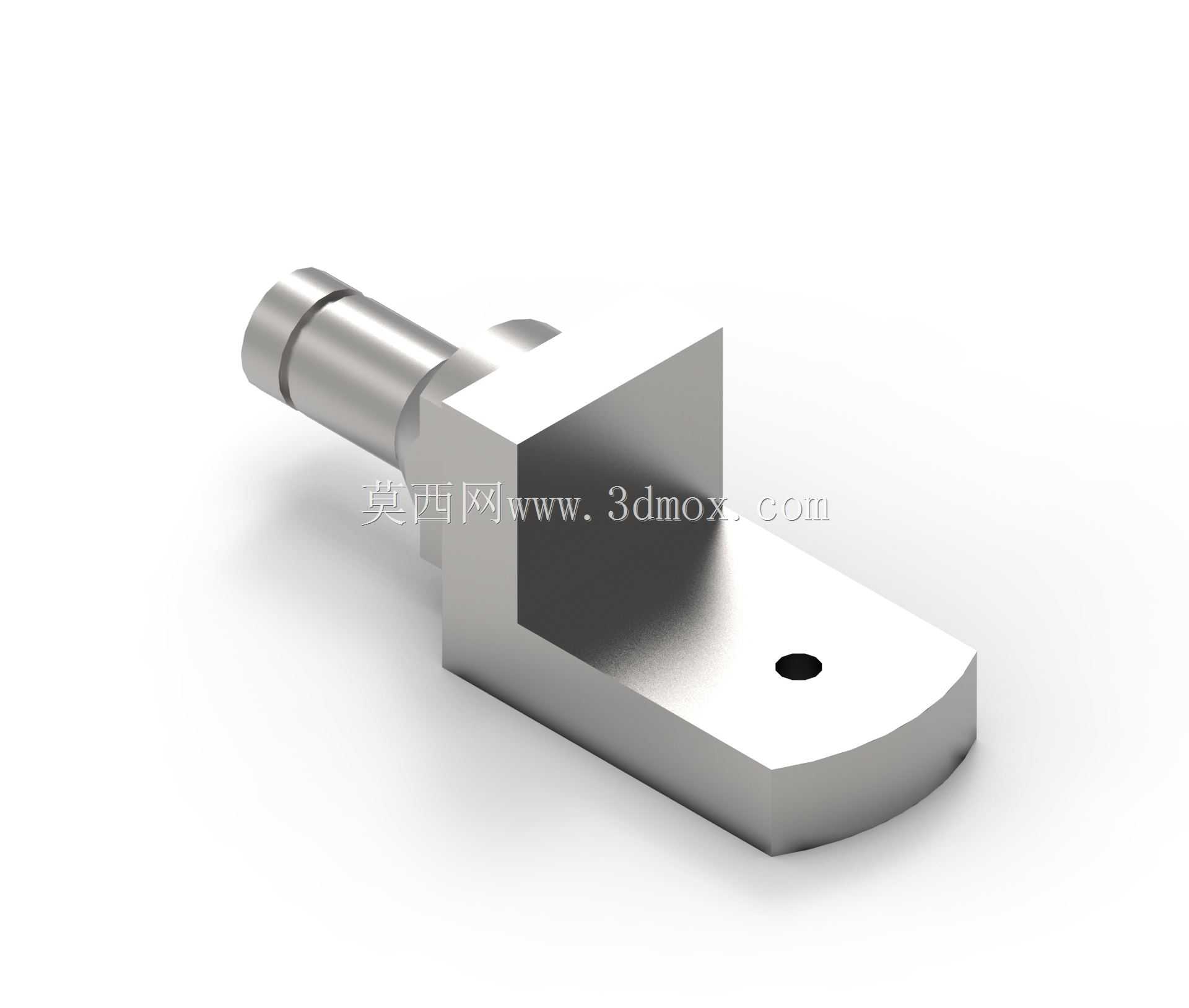

该构件属于轴类与支座一体化的连接固定类五金件,常见于轻工自动化输送线、小型工装夹具的定位传动单元中,承担轴系部件的径向定位、轴向限位以及相邻构件的连接固定作用。从结构设计来看,构件左侧为阶梯轴段,轴段上设置的环形槽可用于安装轴用挡圈,实现装配后轴上配套零件的轴向限位,避免运转过程中零件出现轴向窜动;轴段末端做了倒角处理,既可以去除加工毛刺避免装配时划伤操作人员,也能在装入配套轴承、轴套类零件时起到导向作用,降低装配对位难度。中间的方形凸台是核心定位基准,装配时该凸台的垂直端面可与安装基座的定位面完全贴合,通过面接触保证轴段与安装面的垂直度要求,避免轴系运转时因安装偏斜产生额外径向载荷,加剧配套轴承的磨损。右侧的板状支座部分设置了半圆形端头与安装通孔,安装时可通过螺栓穿过通孔将整个构件锁紧在设备基座上,半圆形端头的设计能够减少安装时的边角干涉,适配安装空间有限的紧凑布局场景,同时板状结构与方形凸台为一体化加工成型,不存在拼接缝隙,整体结构刚性更强,能够承受中等载荷下的径向与轴向复合作用力。建模过程中优先以轴段的中心轴线作为全局设计基准,先完成阶梯轴段的回转特征构建,再以方形凸台的贴合端面为基准拉伸生成支座板结构,安装孔的位置以凸台侧面为基准标注定位尺寸,保证加工时的尺寸链最短,减少累计误差。装配边界方面,轴段的外径尺寸需与配套的轴套、传动轮内孔保持过渡配合公差,方形凸台的厚度决定了轴段伸出安装面的长度,支座上的安装孔中心距需匹配基座上的预设螺纹孔位置,装配后轴段的径向跳动量需控制在常规传动要求的公差范围内,保证配套传动部件运转平稳。这类构件在实际使用中,多作为小型传动辊、导向轴的端部固定支座使用,相比分体式的轴座组合,一体化结构减少了装配环节的对位调整步骤,也避免了分体连接带来的松动风险,适合在中等转速、载荷平稳的工况下长期使用。
