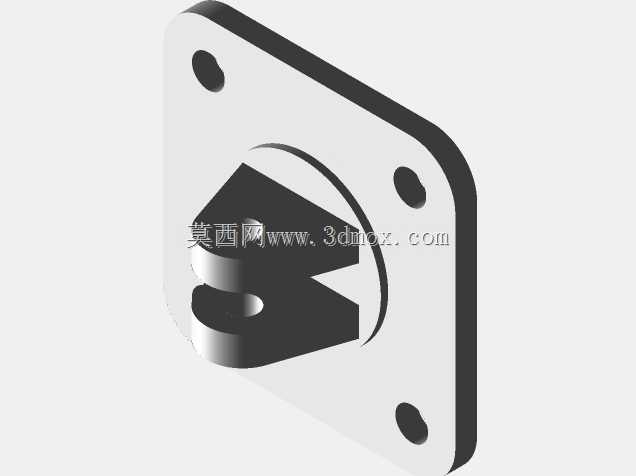

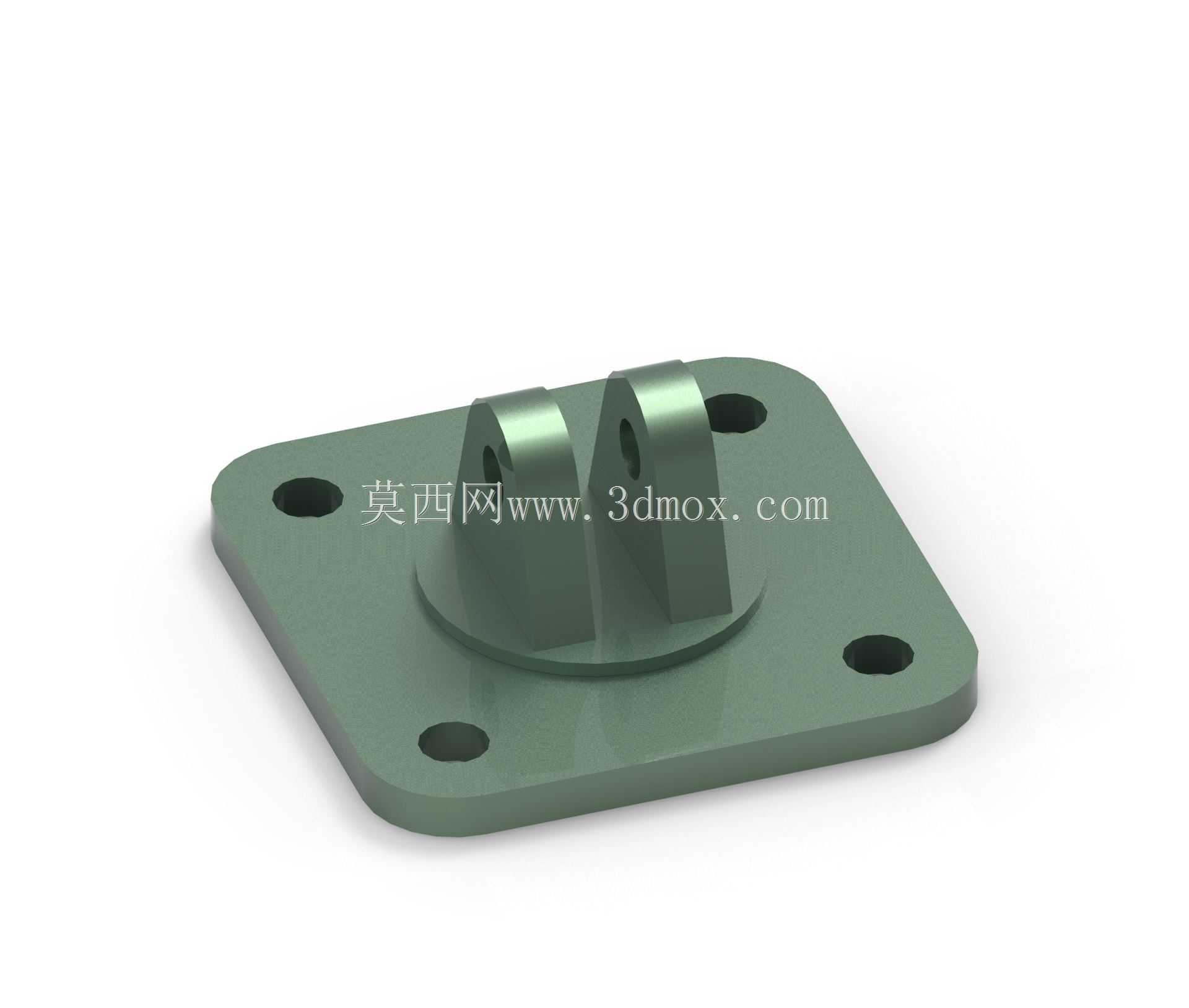

带双耳支座方形法兰安装连接构件

这类带双耳铰接结构的方形法兰安装件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动副中应用十分广泛，核心作用是作为固定端铰接支点，为摆臂、连杆、压头类活动构件提供稳定的回转支撑基础。从实际使用场景来看，这类支座常被用在小型气动压装工装的摆臂驱动端、输送线的挡停器铰接位、检测设备的探针摆臂固定座上，相比一体式焊接支座，它的加工一致性更好，安装后铰接副的同轴度更容易保证，能有效降低活动构件转动时的卡滞、偏磨问题。

设计这类构件时，首先要确认安装边界：方形法兰的四个安装孔采用对称均布设计，孔位间距适配常规的型材安装槽距与设备台面安装孔系，安装孔做沉头处理，可容纳内六角圆柱头螺钉的头部，保证安装后支座底面与安装面完全贴合，不会出现螺钉头顶起导致的支座倾斜问题。法兰底座的厚度经过受力校核，在承受常规1000N以内的径向铰接载荷时，底座不会出现翘曲变形，底座边缘做了R圆角处理，既避免安装时锐边划伤操作人员，也能减少应力集中，提升构件的疲劳强度。

上部的双耳铰接座是功能核心，两个耳片的同轴度公差控制在0.02mm以内，耳片上的铰接孔可适配标准圆柱销、带肩销轴或者小型自润滑轴承，耳片的间距经过尺寸匹配，刚好容纳对应厚度的连杆接头，不会出现轴向窜动过大的问题。耳片与底座之间采用锥形凸台过渡，相比直角过渡结构，能大幅降低铰接位置载荷传递时的应力集中系数，避免长期受交变载荷时出现根部断裂的问题。

建模过程中，优先以安装面为基准定位所有特征，先绘制方形法兰的草图，拉伸生成底座实体后，再以底座中心为基准定位双耳结构的位置，保证铰接孔中心与法兰中心的位置度符合设计要求；安装孔的沉头特征、耳片的孔口倒角、底座边缘的圆角都要按照实际加工要求做全特征处理，避免后续出工程图或者做装配仿真时出现特征缺失。这类构件的材质常选用45号钢做表面氧化处理，或者采用铝合金做硬质阳极氧化，前者适合载荷较大的工装场景，后者适合对自重有要求的轻型自动化设备，两种材质下的结构尺寸都能满足常规使用的强度要求，不需要额外做加强筋设计，整体结构紧凑，安装占用空间小，适配多种狭小安装位的铰接支撑需求。
