镂空底座花型柱金属连接构件

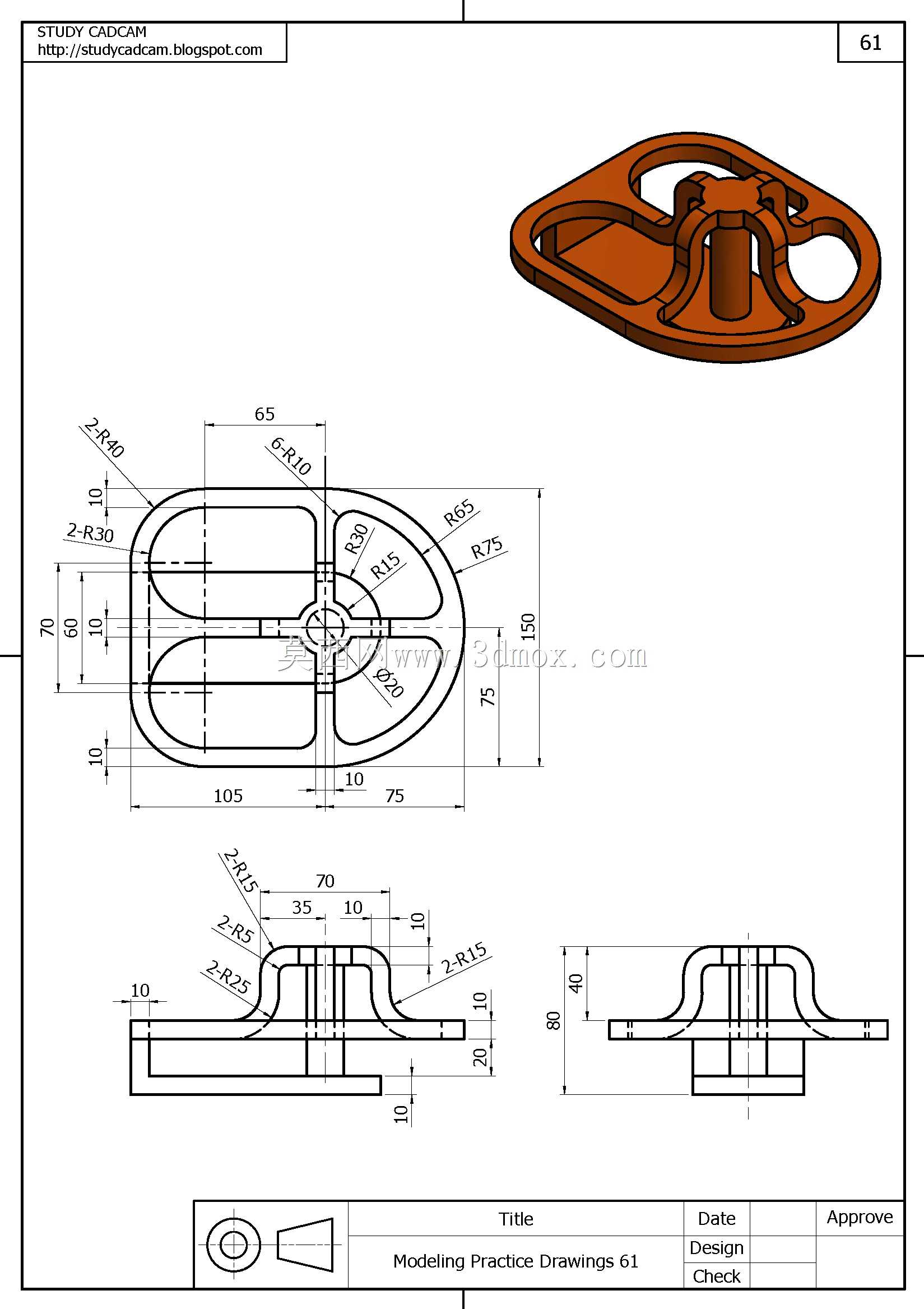

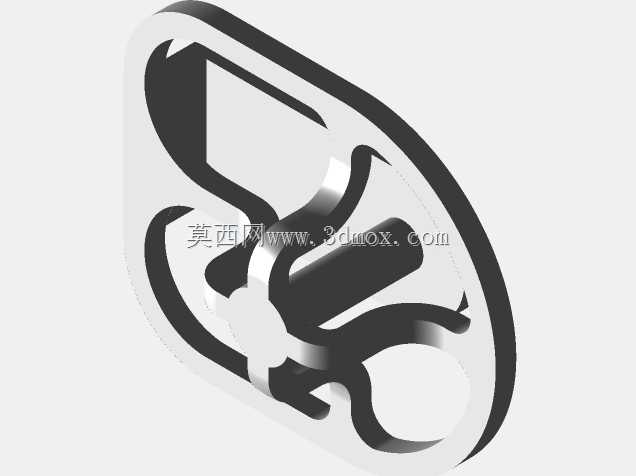

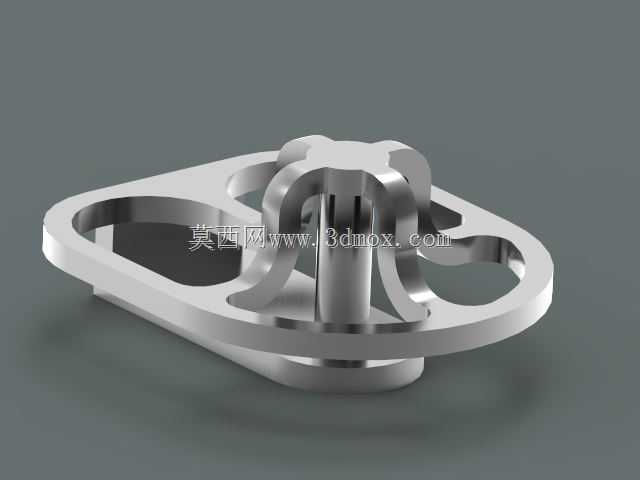

这类带镂空外框与花型中心柱的金属构件，常应用在轻型工装夹具的定位模块、便携设备的快装连接基座场景中，也可作为小型实验装置的承载支撑件使用。从结构设计逻辑来看，外围采用类椭圆的闭合框体做承载基底，框体上开设两处对称的大尺寸镂空槽，并非单纯为了减重，实际装配中这两处槽位可作为快装卡扣的避让空间，也能穿过绑带或固定销实现构件与安装面的快速锁紧，相比整板式底座，镂空结构在保证整体抗弯强度的前提下，能减少近四成的材料用量，同时降低构件整体自重，适配需要频繁拆装移位的使用场景。中心的花型立柱是整个构件的核心功能区，柱体底部与外框通过圆弧过渡的筋位连接，避免直角连接处的应力集中问题，柱身上的多瓣凸起结构可作为周向定位的卡合位点，与配套的带内花型槽的套件配合时，能实现周向防转，不需要额外加装定位销就能传递一定的扭矩，适合用在需要快速插拔、且有周向定位要求的连接位置。从安装边界来看，构件整体为扁平式结构，外框的底面为全平面设计，安装时可直接贴合在金属安装板或型材表面，不需要额外加工沉台，外框的轮廓边缘做了R2左右的圆角处理，既避免安装时划伤操作人员，也能减少应力集中导致的框体变形。中心立柱的高度略高于外框顶面，配套套件安装到位后，套件底面会与外框顶面贴合，形成轴向的限位，不会出现过插的问题。设计时特意将中心柱的根部与外框的连接筋做了等壁厚处理，不管是采用CNC铣削加工还是金属3D打印成型，都能避免因壁厚不均导致的加工变形或成型缺陷，外框上的镂空槽边缘也做了小倒角处理，去除加工毛刺的同时，也能减少槽位边缘的应力开裂风险。这类构件在实际使用中，不需要做额外的表面处理，金属本身的机加工表面就能满足常规工业场景的使用要求，如果应用在有腐蚀风险的场景，也可在表面做阳极氧化或镀锌处理，不会影响构件的装配精度。
