传动系统用异形齿轮箱密封端盖结构

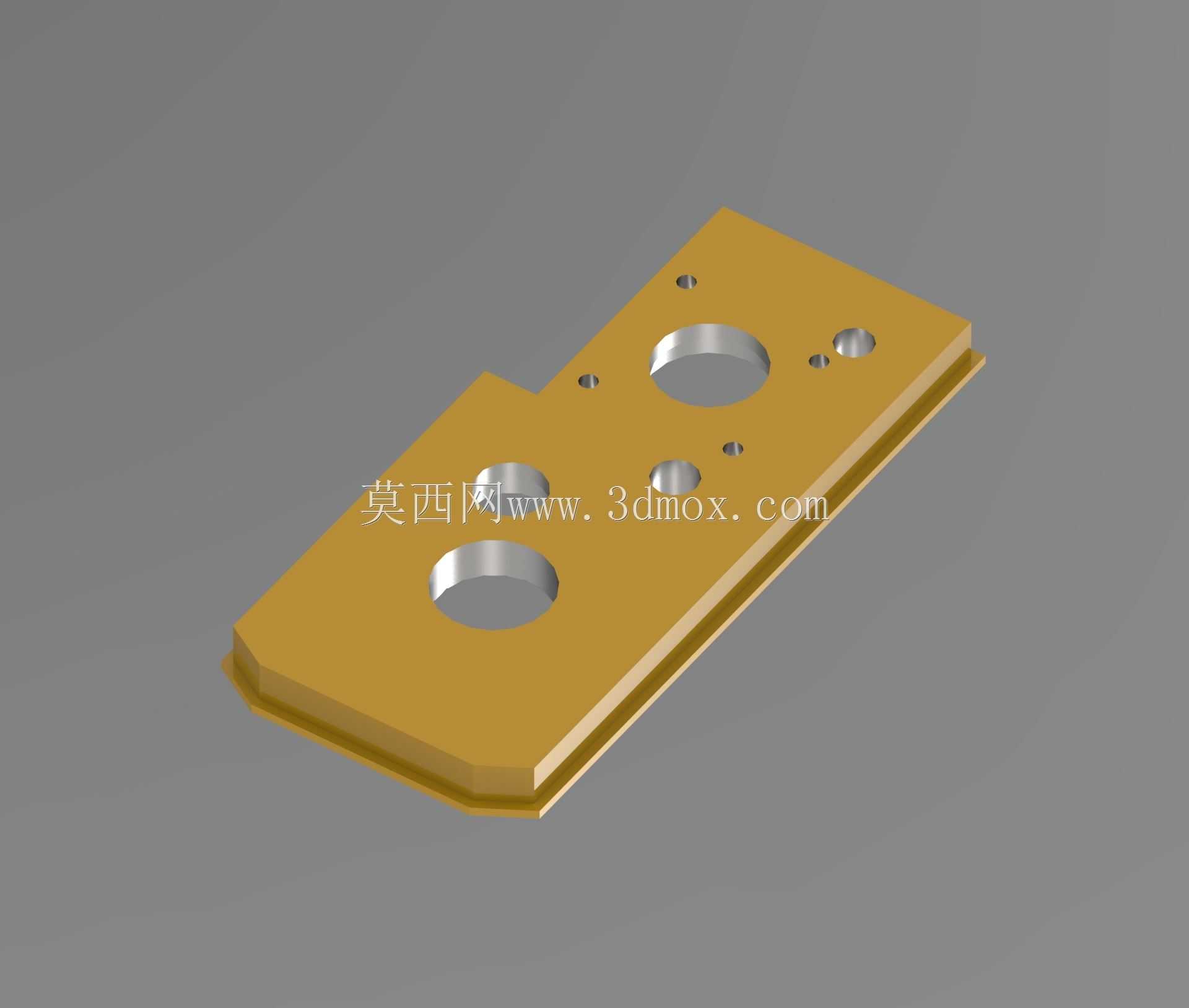

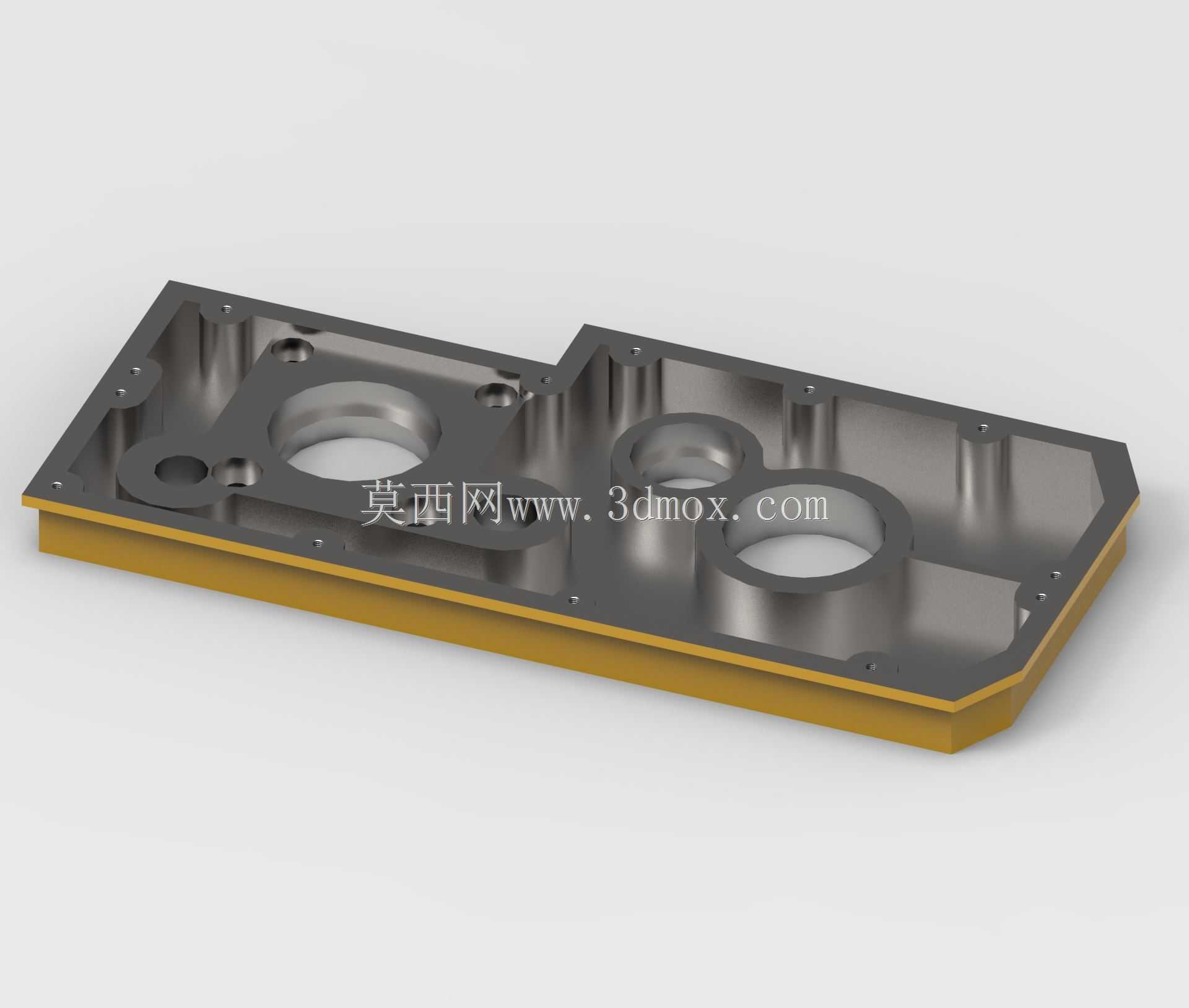

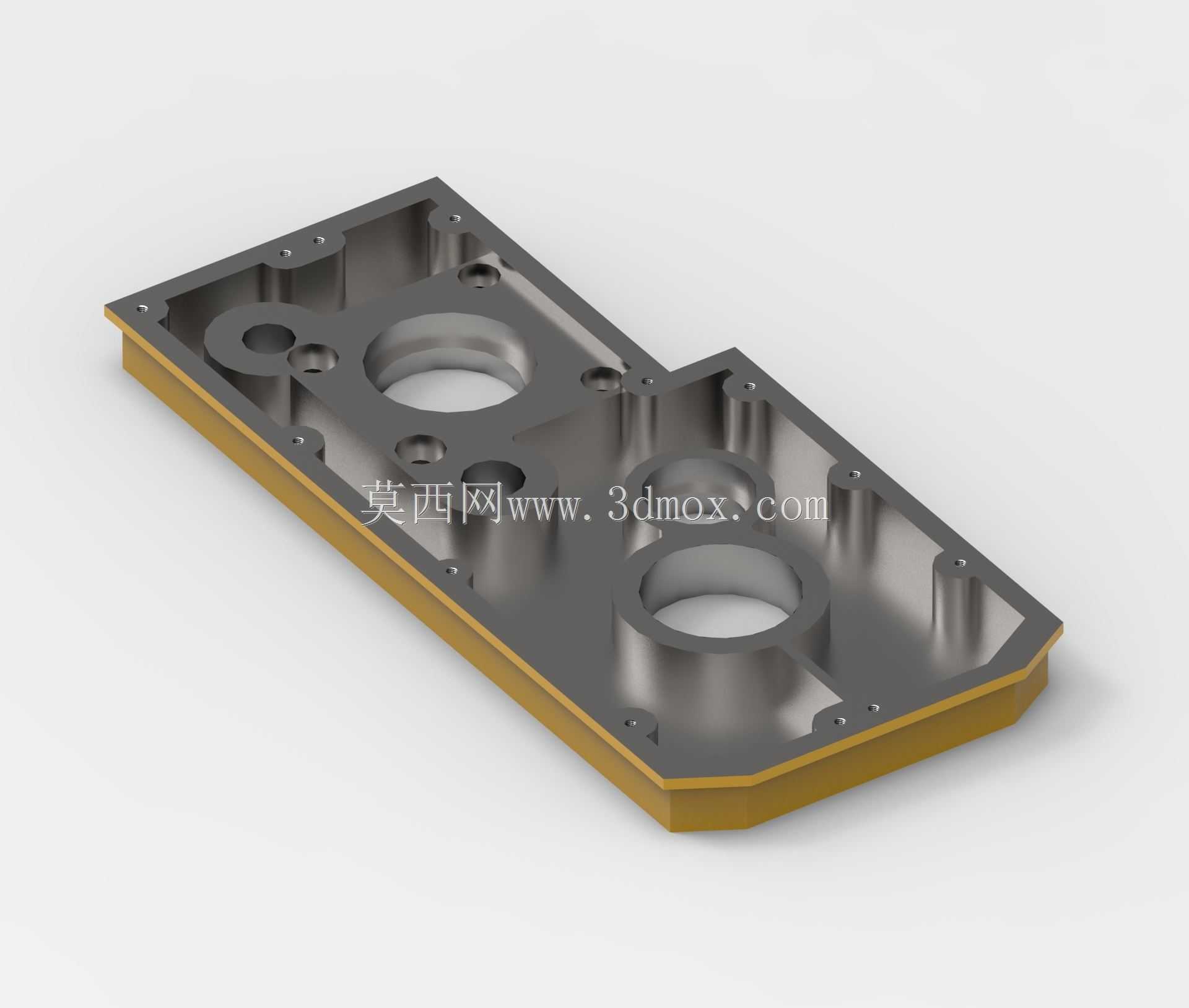

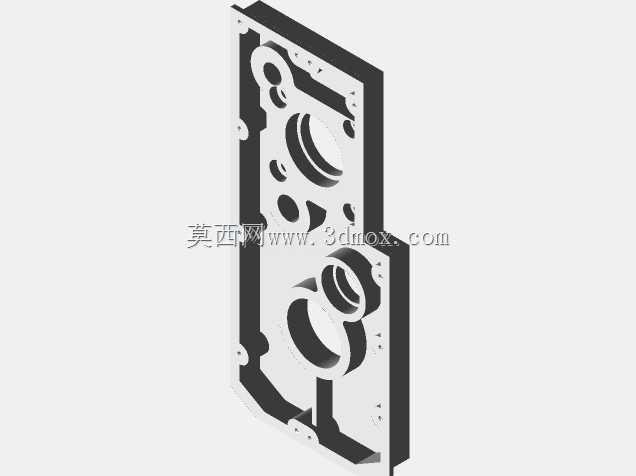

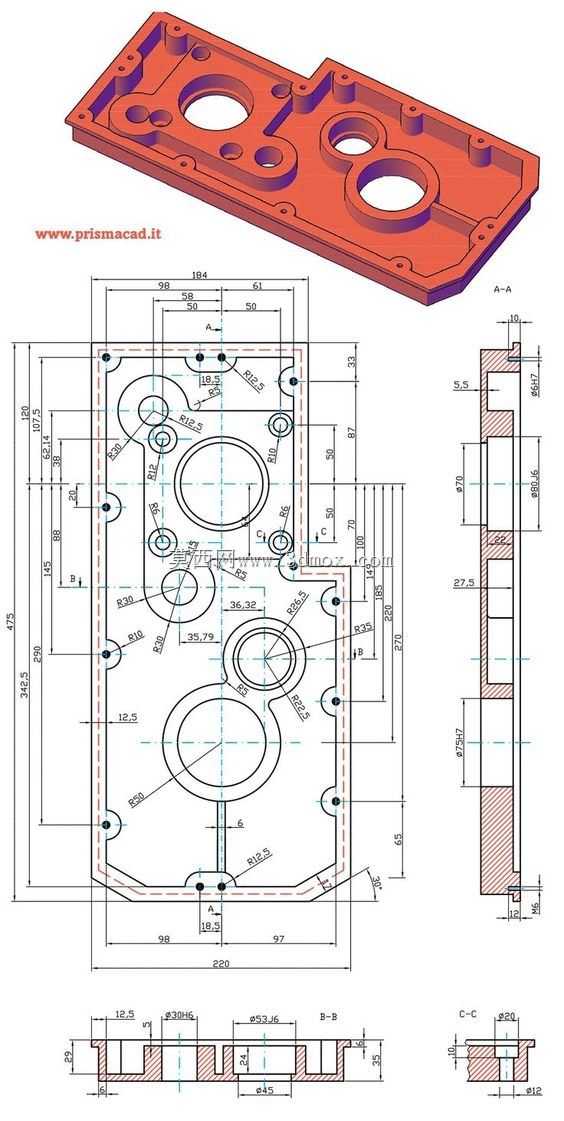

这款齿轮箱端盖主要应用于多轴平行布置的闭式齿轮传动箱体，常见于中小型工业减速机、设备主轴传动箱、自动化生产线动力传输单元的箱体端部密封与定位场景，承担着箱体腔室封闭、传动部件轴向限位、密封面承压、润滑油防泄漏的核心作用，同时也作为箱体内部传动组件的装配基准面之一，保障齿轮啮合位置的精度稳定性。从结构设计来看，该端盖采用非对称异形轮廓，完全匹配对应齿轮箱箱体的端部开口形状，避免了通用圆形端盖无法适配多轴错位布置箱体的问题，端盖本体上预留的多个圆形通孔对应箱体上的安装螺柱位置，装配时可通过螺栓均匀压紧，保证结合面的密封压力均匀分布，防止长期运行后出现局部渗油的情况。端盖内侧设置有多个不同直径的沉孔与环形凸台，这些结构分别对应箱体内不同直径的齿轮轴端部、轴承外圈位置，既可以为轴承提供轴向定位的支撑面，限制传动组件工作时的轴向窜动量，也能在沉孔位置预留密封件安装空间，搭配骨架油封即可实现转轴伸出位置的动密封，阻挡箱体内的润滑油外泄，同时阻挡外部粉尘、切削液等杂质进入箱体内部污染润滑油、磨损齿轮与轴承接触面。端盖边缘设置有连续的密封胶条安装槽，装配时可嵌入耐油橡胶密封垫，配合螺栓压紧力实现端盖与箱体结合面的静密封，适配工业场景中常见的矿物齿轮油润滑环境，在-20℃到80℃的常规工作温度区间内可保持密封性能稳定。从安装边界来看，该端盖的外轮廓完全贴合箱体端部的安装止口，装配时无需额外调整位置即可对准所有安装孔，降低现场装配的对位难度，端盖的厚度经过受力校核，既可以承受箱体内齿轮运转带来的轻微油压波动，也不会因为过厚增加不必要的箱体整体重量，内侧的凸台高度经过精确计算，装配后刚好顶住轴承外圈端面，不会出现轴向间隙过大导致的齿轮窜动，也不会因为顶紧力过大造成轴承预紧过载，影响轴承使用寿命。在实际设备运行过程中，该端盖除了密封与定位作用外，平整的外表面也可作为设备检修时的观察基准，运维人员可通过端盖的装配状态判断箱体内部是否存在过热、漏油等异常情况，部分工况下也可在端盖预留的工艺孔位置加装油位检测、温度检测传感器，实时监控齿轮箱的运行状态，无需额外在箱体上开孔改造，降低设备运维改造的成本。
