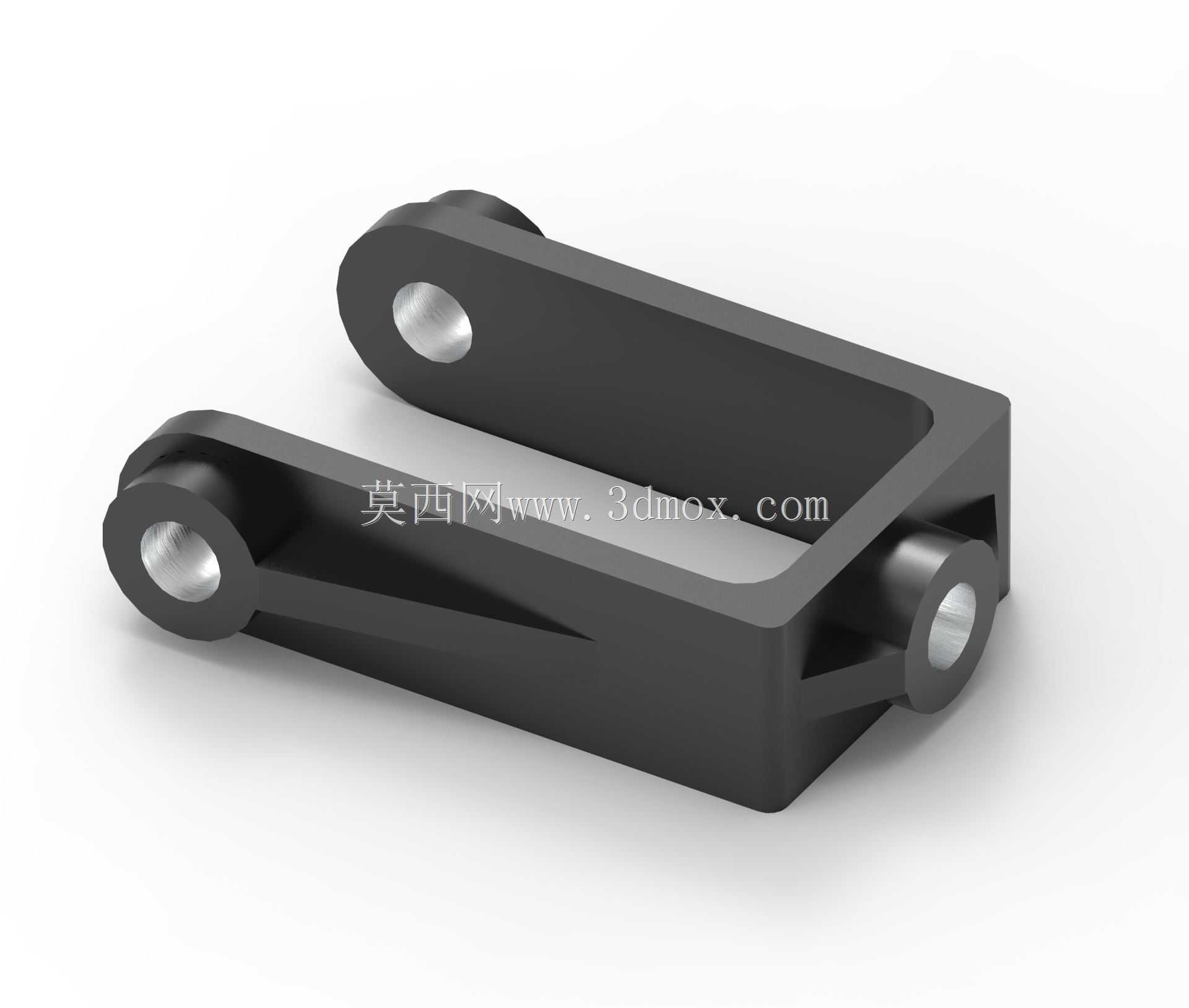

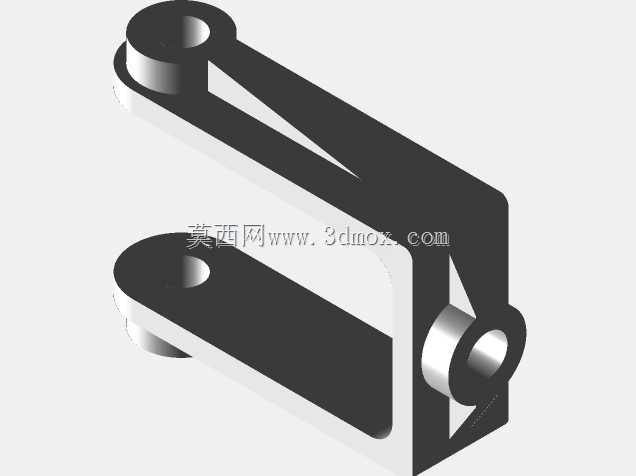

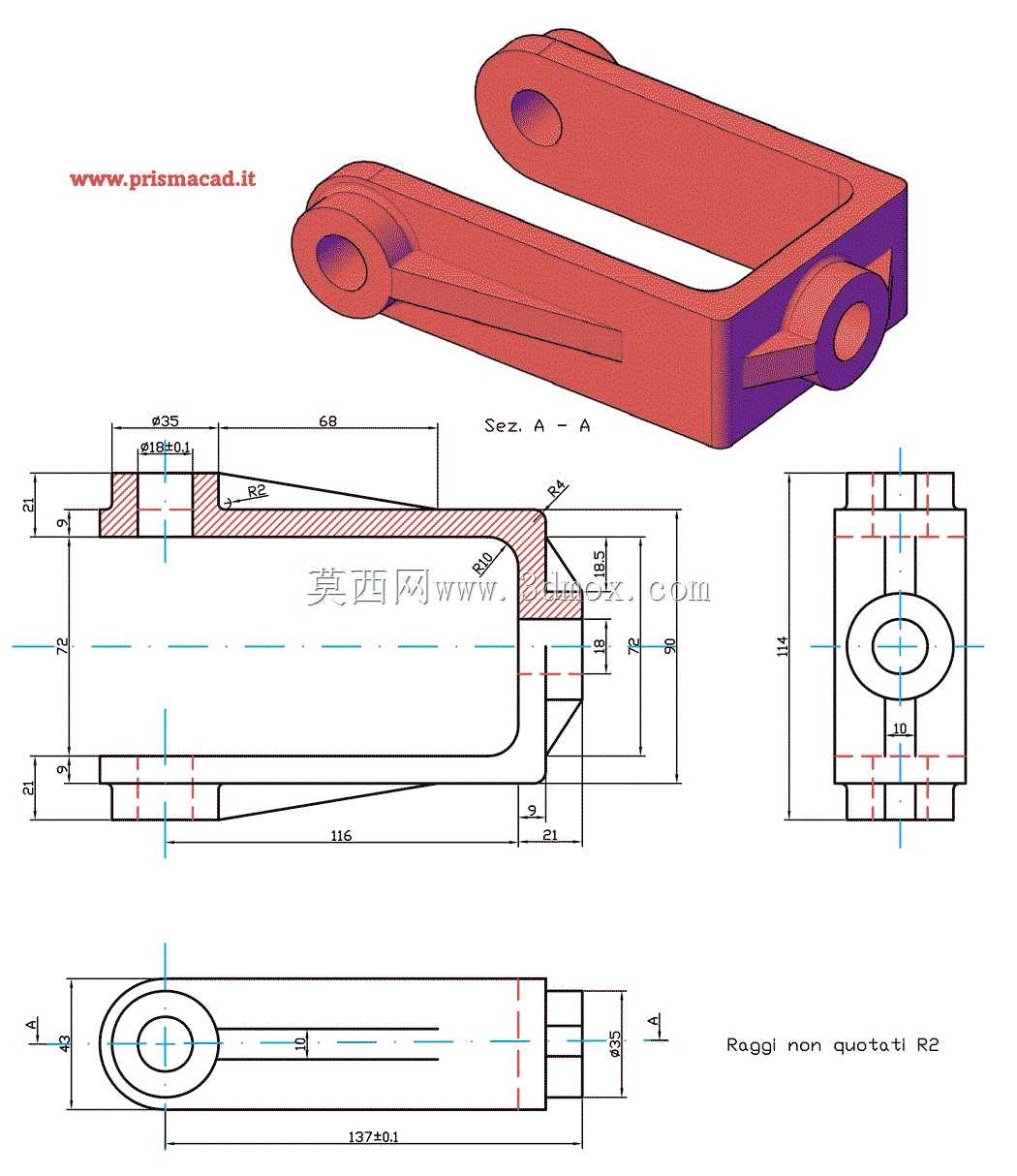

这类U型铰接支架多应用在轻工自动化输送线、小型工程机械的连杆传动机构中,作为相邻运动构件的铰接承载件,承担传递往复摆动力、限定构件摆动轨迹的作用,常见于间歇式送料机构、可调角度工装夹具的铰接点位,也可用于小型农用机具的操作连杆连接部位。从结构设计逻辑来看,整体采用U型开口框架构型,三个铰接孔分别布置在框架的三个端点,其中两个同轴孔位于U型开口的两个支臂端部,第三个铰接孔布置在U型封闭端的侧方,可同时连接三个独立的运动构件,实现多连杆的复合运动传递。设计时在支臂与主体框架的衔接位置增设了三角形加强筋,避免长期受交变载荷作用出现支臂外张变形,同时在不额外增加整体壁厚的前提下提升构件的抗扭、抗弯刚度,控制零件整体重量。三个铰接孔的内孔均设计为光孔结构,适配标准圆柱销或铰接螺栓的装配,孔口位置做了微小倒角处理,既方便装配时销轴的导入,也能消除孔口锐边避免装配过程中划伤操作人员或配合件表面。安装边界方面,U型支臂的间距需要严格匹配被连接构件的端部厚度,预留0.1-0.2mm的装配间隙,保证铰接转动时无卡滞,三个铰接孔的中心距公差需控制在±0.05mm范围内,避免装配后出现运动干涉或附加内应力。零件整体外形采用等壁厚设计,主体壁厚根据承载需求设定,支臂部分的厚度略大于主体框架壁厚,抵消铰接点位的应力集中效应,外轮廓所有棱边均做了R2-R3的圆角过渡,减少应力集中点的同时,也适配铸造或粉末冶金的成型工艺要求,降低后续机加工的工作量。实际选型应用时,需要根据传递的最大载荷校核铰接孔的比压以及支臂的弯曲强度,若用于重载工况可更换更高强度的材质,或适当加大铰接孔的直径、增加支臂厚度,常规轻载工况下采用普通碳钢或工程塑料材质即可满足使用需求。
