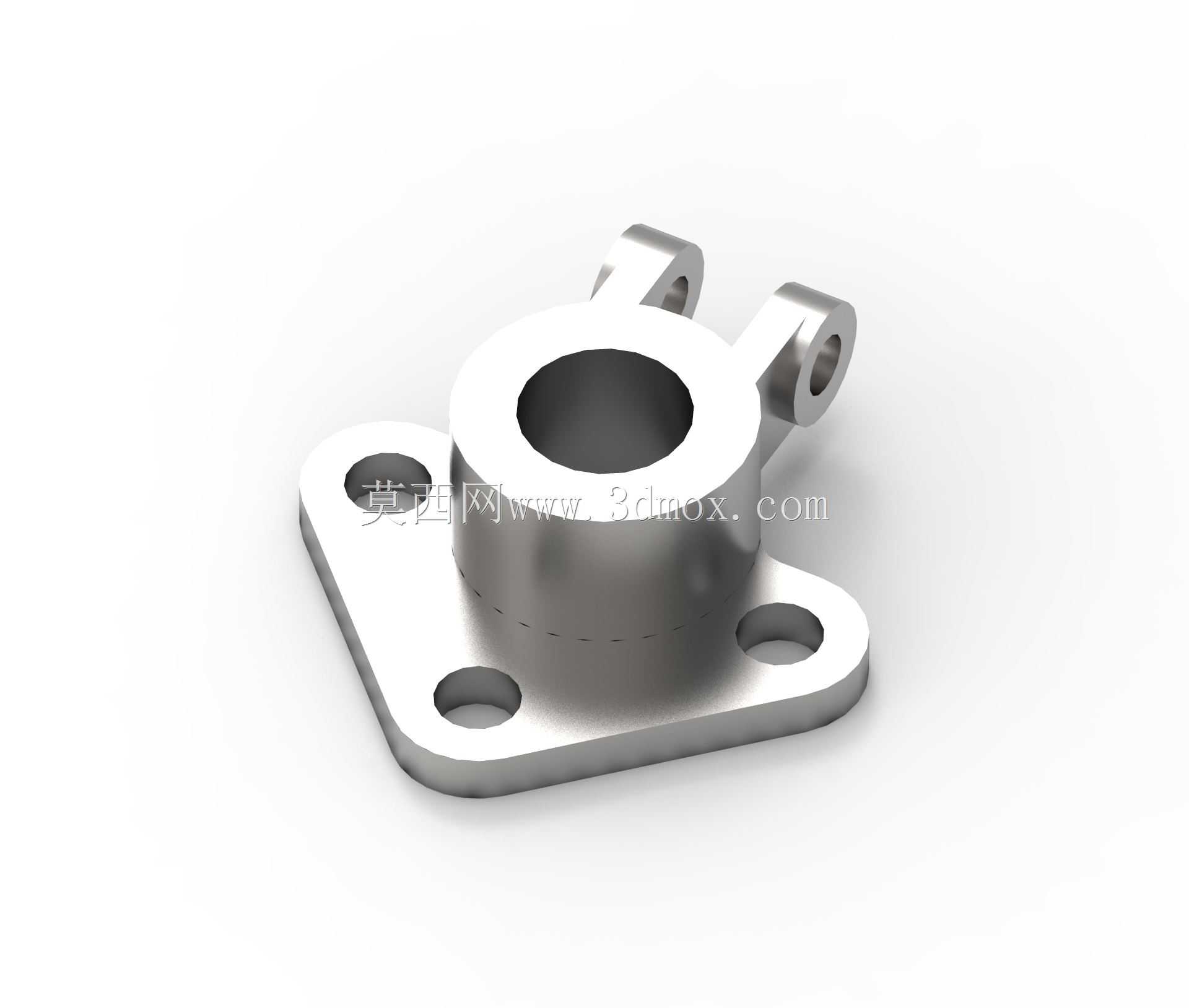

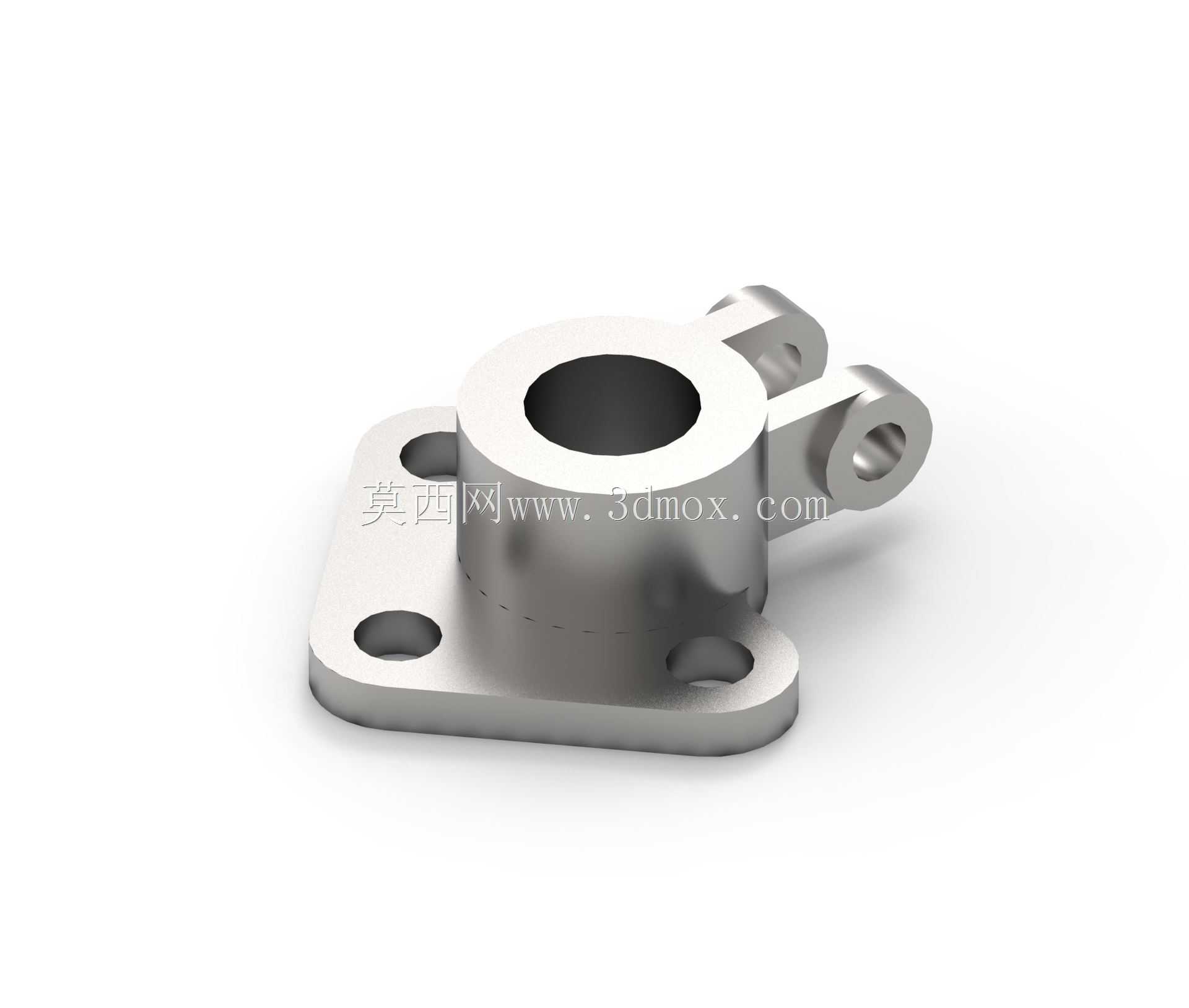

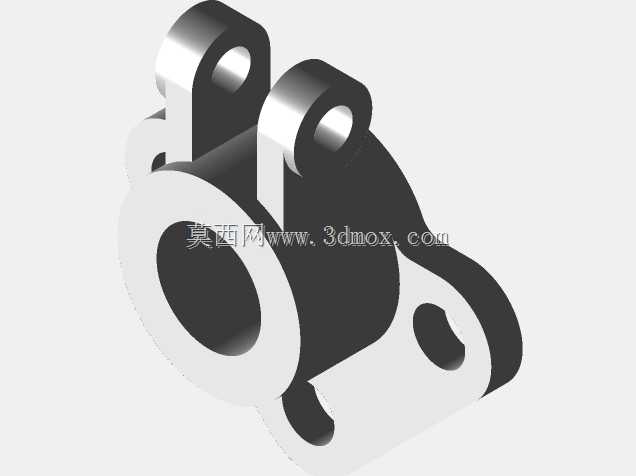

带双耳铰接座的法兰安装轴支座结构

这类带双耳铰接结构的法兰式轴支座，常应用在轻工输送线、小型自动化执行机构的铰接支撑点位，也可作为气动元件配套的铰接支撑座使用，核心作用是为穿装在中心通孔内的光轴、活塞杆类零件提供径向支撑，同时通过顶部的双耳结构实现与相邻连杆、摆臂的铰接连接，让被支撑件可绕铰接轴完成小角度摆动动作，适配需要往复摆转的传动场景。从结构设计逻辑来看，底部采用三孔菱形法兰安装面，相比常规四方法兰能在有限安装空间内减少占地尺寸，三个安装孔呈等腰三角分布，既保证安装后的连接稳定性，避免支座受侧向力时发生偏转，也能降低安装面的加工面积，减少不必要的材料去除量。中心筒体的通孔为主要支撑工作面，设计时需根据适配轴径匹配公差等级，若用于滑动支撑场景需预留润滑脂槽的加工空间，若用于装配直线轴承则需严格控制孔的圆柱度与内径公差，保证轴承装配后的同轴度。顶部的双耳铰接座与中心筒体为一体化结构，两个耳片上的同轴孔用于穿装铰接销轴，设计时需严格控制两孔的同轴度误差，避免销轴装配后出现卡滞、偏磨问题，耳片与筒体的衔接位置做了圆弧过渡处理，可有效降低应力集中系数，在承受摆转冲击载荷时减少衔接处开裂的风险。安装边界方面，菱形法兰的三个安装孔中心距需匹配常用设备安装面板的孔位规格，中心筒体的高度需根据被支撑轴的穿装长度确定，保证轴穿入后有足够的支撑接触长度，避免出现悬臂过长导致的支撑刚性不足问题，双耳的外伸长度需适配相邻铰接件的厚度，预留足够的销轴装配空间与防脱件安装位置。实际应用中，这类支座多采用铝合金或不锈钢材质加工，铝合金材质多用于对重量有要求的自动化设备场景，不锈钢材质则适配有防腐需求的食品加工、日化生产设备，建模时需重点关注安装孔位的位置度、铰接孔的同轴度以及各衔接处的圆角处理，这些细节直接影响后续零件加工的良率与实际使用中的寿命。
