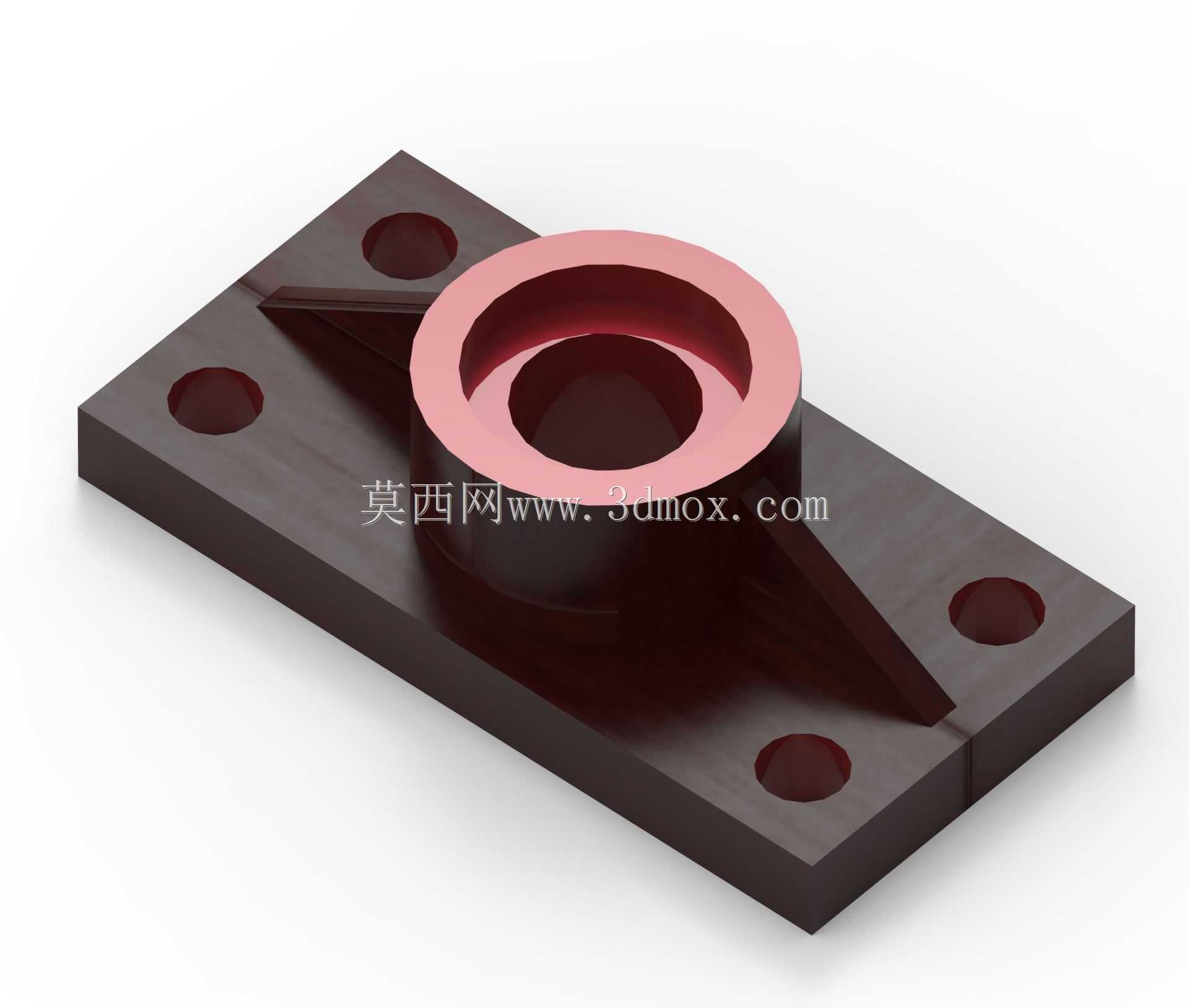

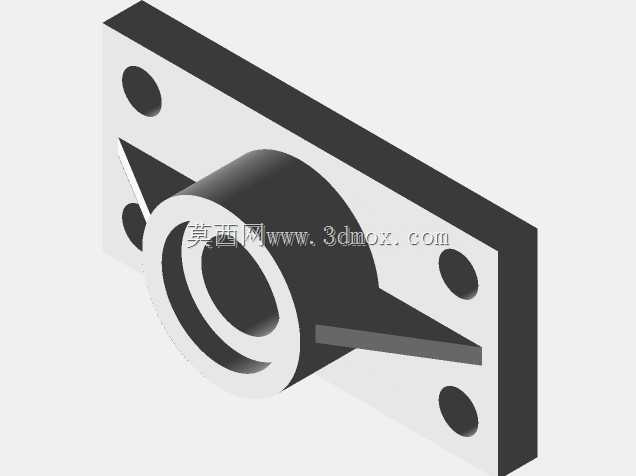

带加强筋方形法兰凸台支撑座结构

这类带加强筋的方形法兰凸台支撑件，在轻工输送线、小型液压站管路排布、非标自动化检测工位的定位结构中十分常见，核心作用是为垂直安装的轴套、导杆或者管路接头提供稳定的承载支撑，避免悬臂结构在长期受载后出现形变偏移。从结构设计逻辑来看，底部方形安装板设置四个对称分布的沉头安装孔，安装时可将螺栓完全沉入板件表面，不会出现突出的螺栓头干涉上方配套部件的装配，四个孔的孔位公差按照IT7级精度控制，能保证安装后与配套安装面的贴合度，不会出现翘边虚接的问题。中间的环形凸台是核心的配合部位，内孔可根据实际使用需求加工为光孔或者螺纹孔，用来穿装固定导杆、接头类零件，凸台的高度根据配套部件的配合长度确定，保证配合面有足够的接触面积，不会因为配合长度过短导致部件晃动。两侧的三角形加强筋连接方形底板与环形凸台的外壁，是整个结构的关键强化部位，能有效抵消凸台承受的径向载荷与倾覆力矩，相比无加强筋的结构，同等材料厚度下抗形变能力可提升60%以上，不需要额外增加底板厚度就能满足承载要求，能有效控制零件的整体重量与材料成本。设计时需要注意几个安装边界：方形底板的边缘到安装孔中心的距离要大于螺栓直径的1.5倍，避免安装时螺栓拧紧导致板件边缘开裂；加强筋的厚度取底板厚度的0.8倍，避免注塑或者铣削加工时出现壁厚不均导致的应力集中；凸台顶端的内孔边缘做0.5mm的倒角处理，方便配套零件的装配导入，不会刮伤配合件的表面。实际选型应用时，这类支撑座可根据使用场景选用不同材质，普通工况下采用45号钢表面发黑处理即可满足防锈与强度要求，有耐腐蚀需求的场景可更换为304不锈钢材质，食品加工场景则可采用POM材质加工，避免金属碎屑污染生产物料。建模过程中需要重点保证安装孔的位置度、凸台与底板的垂直度，以及加强筋与两个连接面的圆角过渡，避免应力集中点的出现，这些细节直接决定了零件加工后的实际装配效果与使用寿命。
