叉型铰接连接支座机械结构设计

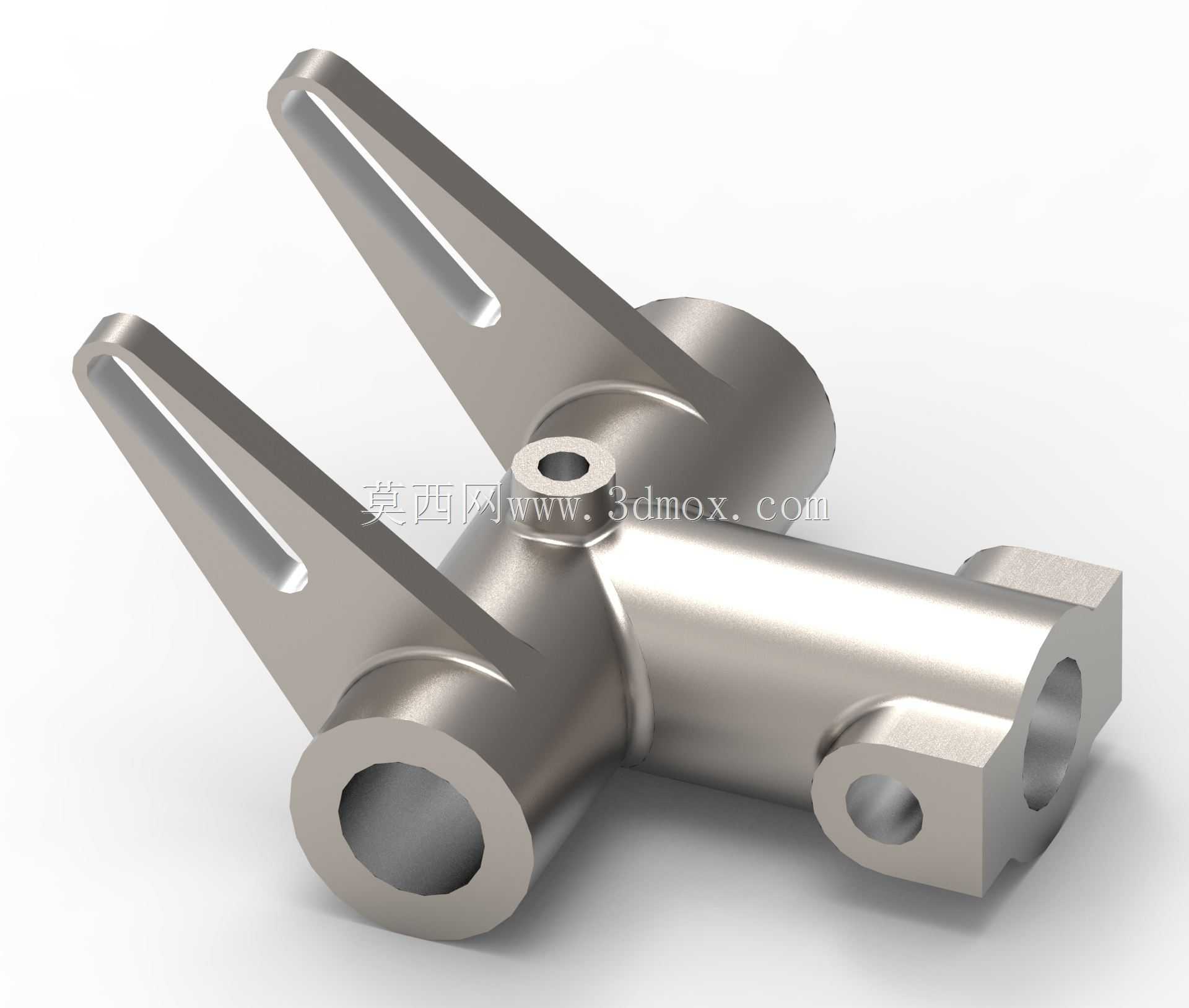

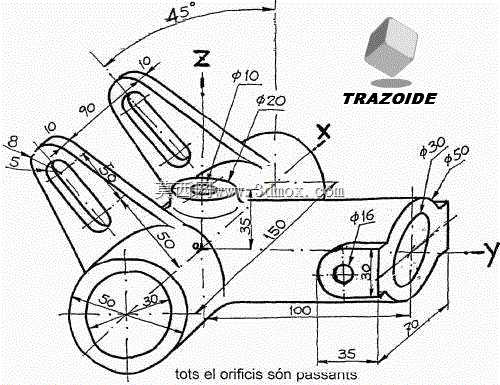

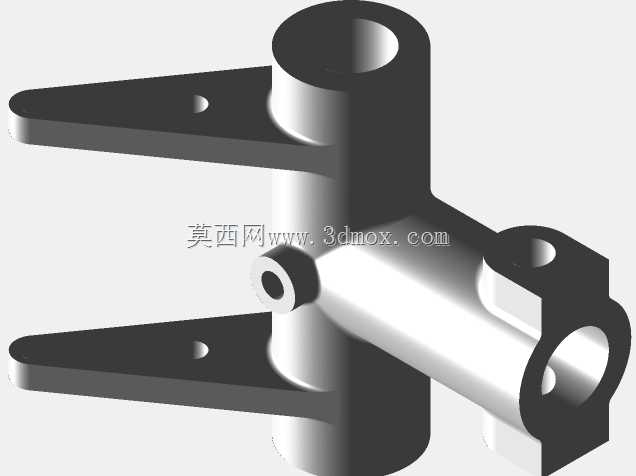

该构件属于机械传动系统中的铰接支撑类零件，常见于轻工自动化输送线、小型工程机械操纵连杆机构、农用机具挂接结构等场景中，主要承担多方向载荷传递、铰接转动副支撑的核心作用，能够在往复摆动、小幅角度转动的工况下保持结构连接刚度，同时为相邻连杆提供稳定的转动自由度。从结构设计逻辑来看，主体采用中空轴套作为核心承载基体，沿径向延伸出两个对称的叉型支耳，支耳上预留的安装孔位用于穿接铰接销轴，与外部连杆形成转动副；基体侧方延伸的带孔凸台，用于安装限位销或者外接辅助拉杆，避免铰接转动过程中出现轴向窜动，同时可承担部分侧向载荷。中空的轴套内孔可穿装固定芯轴，作为整个构件的旋转基准，内孔的加工精度直接决定了铰接转动的顺畅度，设计时需根据配合等级选择对应的公差带，常规工况下采用H7间隙配合即可满足转动需求，若存在重载冲击工况则需适当提升配合精度并增加衬套安装位。两个叉型支耳采用变截面设计，从根部到端部逐渐收窄，这种设计既能够保证支耳根部与基体连接位置的结构强度，避免应力集中导致的断裂失效，又能尽可能降低零件整体重量，减少运动过程中的惯性负载。支耳上的销轴孔与基体主内孔的轴线平行度公差需要严格控制，否则会导致铰接安装后出现卡滞、偏磨问题，缩短销轴与孔位的使用寿命。侧方凸台的安装孔轴线与主内孔轴线垂直相交，保证外接拉杆的作用力方向通过构件旋转中心，避免产生额外的偏转力矩。从安装边界来看，该构件的轴向安装尺寸由主筒体的长度决定，径向摆动范围受叉型支耳的开口角度限制，设计时需要提前核算相邻连杆的运动包络，避免摆动过程中支耳与周边结构发生干涉。零件整体采用一体化铸造成型后再进行机加工的工艺路线，铸造阶段预留足够的加工余量，关键孔位与端面通过铣削、镗削加工保证尺寸精度，非加工面保留铸造喷砂表面即可满足使用要求。在实际选型应用时，需要根据工况载荷大小核算支耳根部的抗弯强度、销轴孔的挤压强度，若应用在腐蚀环境中还需增加表面镀层处理，常规工况下做发黑防锈处理即可。
