十字滑块式扭矩传递限位连接座

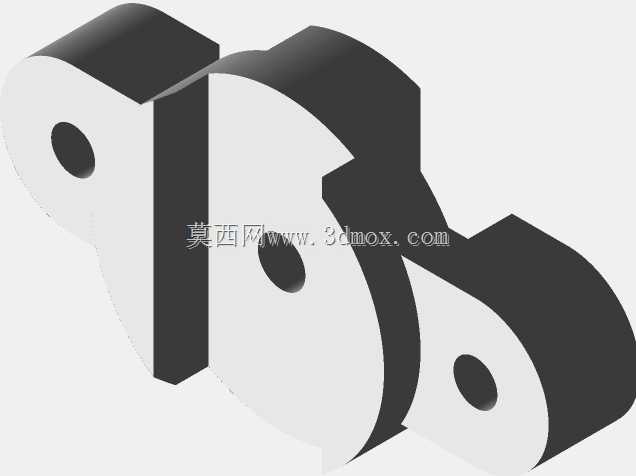

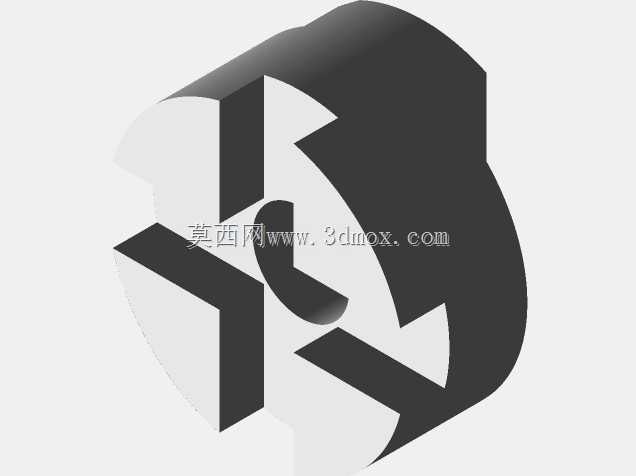

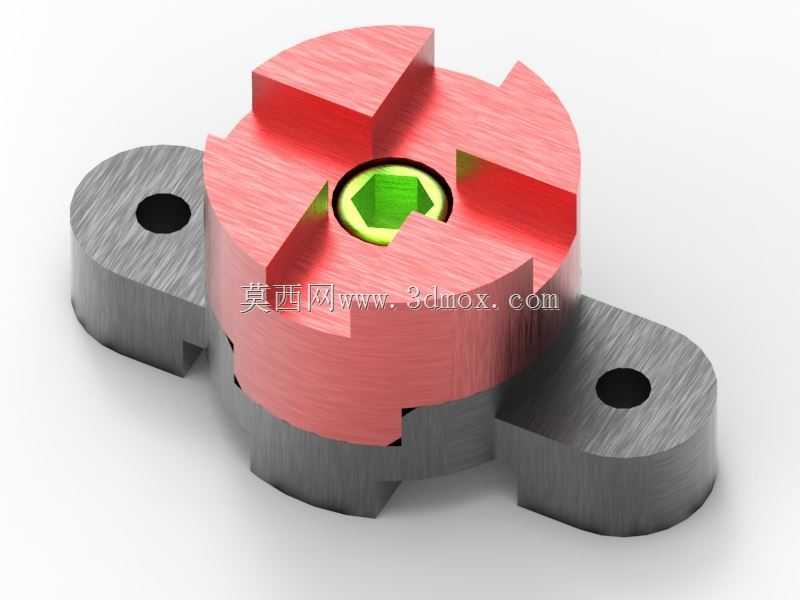

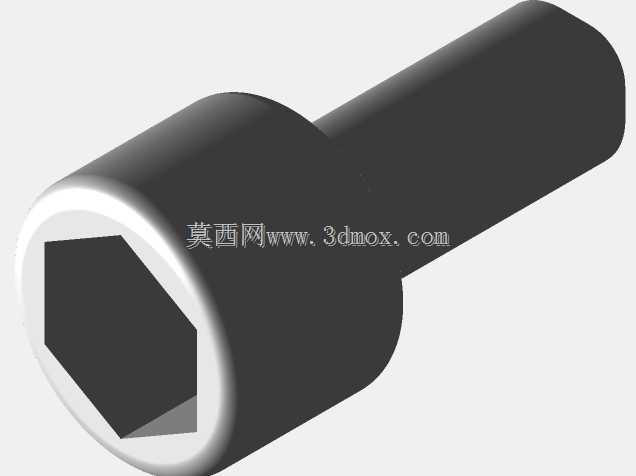

这类十字滑块结构的连接座，常被用在轻载传动场景的轴系对接环节，比如小型自动化输送线的动力端接驳、桌面级工装夹具的旋转动力传递，还有小型检测设备的工位转台驱动连接，能补偿两轴之间少量的径向偏移与角度偏差，避免硬连接带来的轴系憋劲、轴承额外磨损问题。从结构设计来看，上下两个带安装耳的基座采用对称布局，安装耳上预留的通孔直接对应设备安装面的螺孔位置，安装时不需要额外做转接板，能直接通过螺栓锁紧固定在安装基准面上，两个安装耳的中心距按照常规轻载传动的安装边界做了适配，不会和周边的走线槽、传感器支架产生空间干涉。中间的红色滑块是核心的扭矩传递部件，十字凸台分别卡入上下基座的对应凹槽内，滑块中心预留的内六角孔既可以作为装配时的对位基准，也能在部分场景下穿入锁紧销实现轴与滑块的周向固定，避免传动过程中出现滑块滑脱的问题。设计时特意将滑块与基座凹槽的配合面做了间隙适配，既保证扭矩传递时不会出现过大的回程间隙，又能让滑块在凹槽内有微小的滑动余量，抵消安装时两轴不对中带来的附加应力。上下基座的主体采用圆柱外形，边缘做了倒角处理，没有突出的尖锐棱边，装配时不会刮伤操作人员的手套或者周边的线束，基座的厚度经过载荷校核，在传递额定扭矩时不会出现基座变形导致的传动卡滞。中间滑块的材质选用耐磨特性较好的工程塑料，自身具备一定的自润滑性，长期往复转动或者连续旋转时不需要额外加注润滑脂，能减少后期维护的工作量，也不会因为润滑油渗漏污染周边的洁净生产环境。这类连接结构的整体轴向尺寸紧凑，在安装空间受限的小型设备内部，不需要预留过大的装配空间，就能完成动力轴与负载端的对接，相比传统的刚性联轴器，对安装精度的容忍度更高，能降低现场装配的调试难度，尤其是在小批量设备组装、现场改造的场景下，不需要严格校准两轴的同轴度就能稳定传递扭矩，适合用在对传动精度要求不是极高，但对安装便捷性、维护成本有要求的工位。
