带腰型槽椭圆安装座立式支撑件

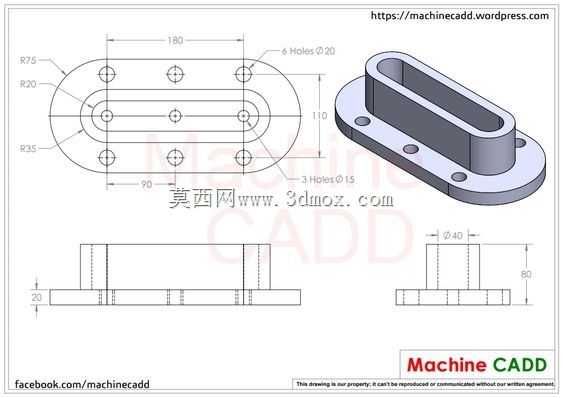

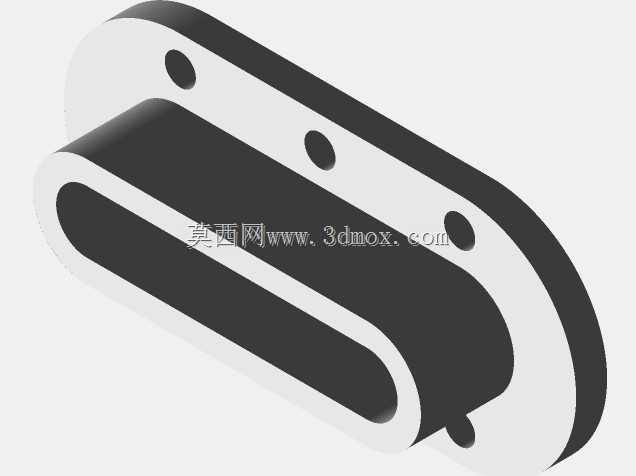

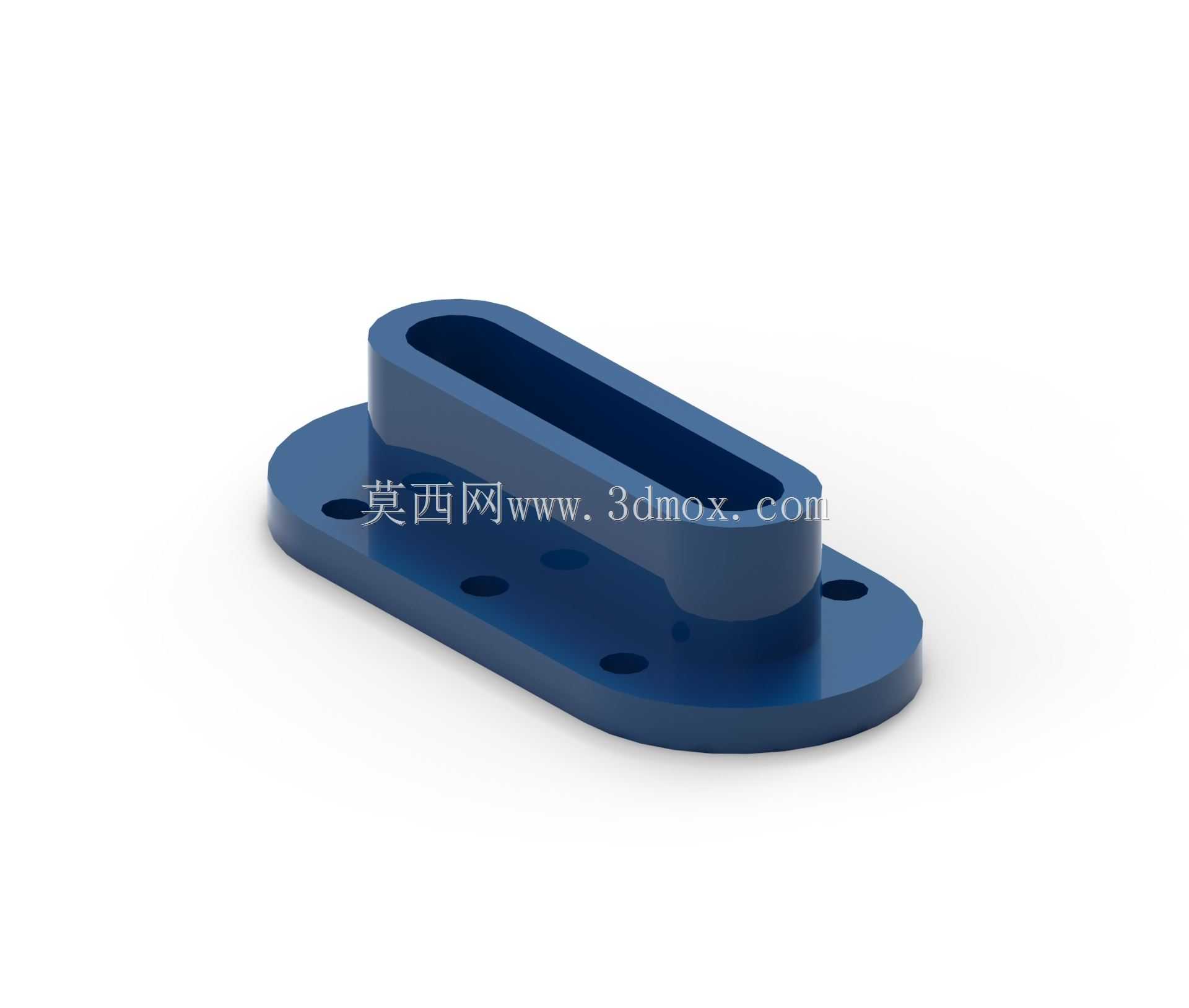

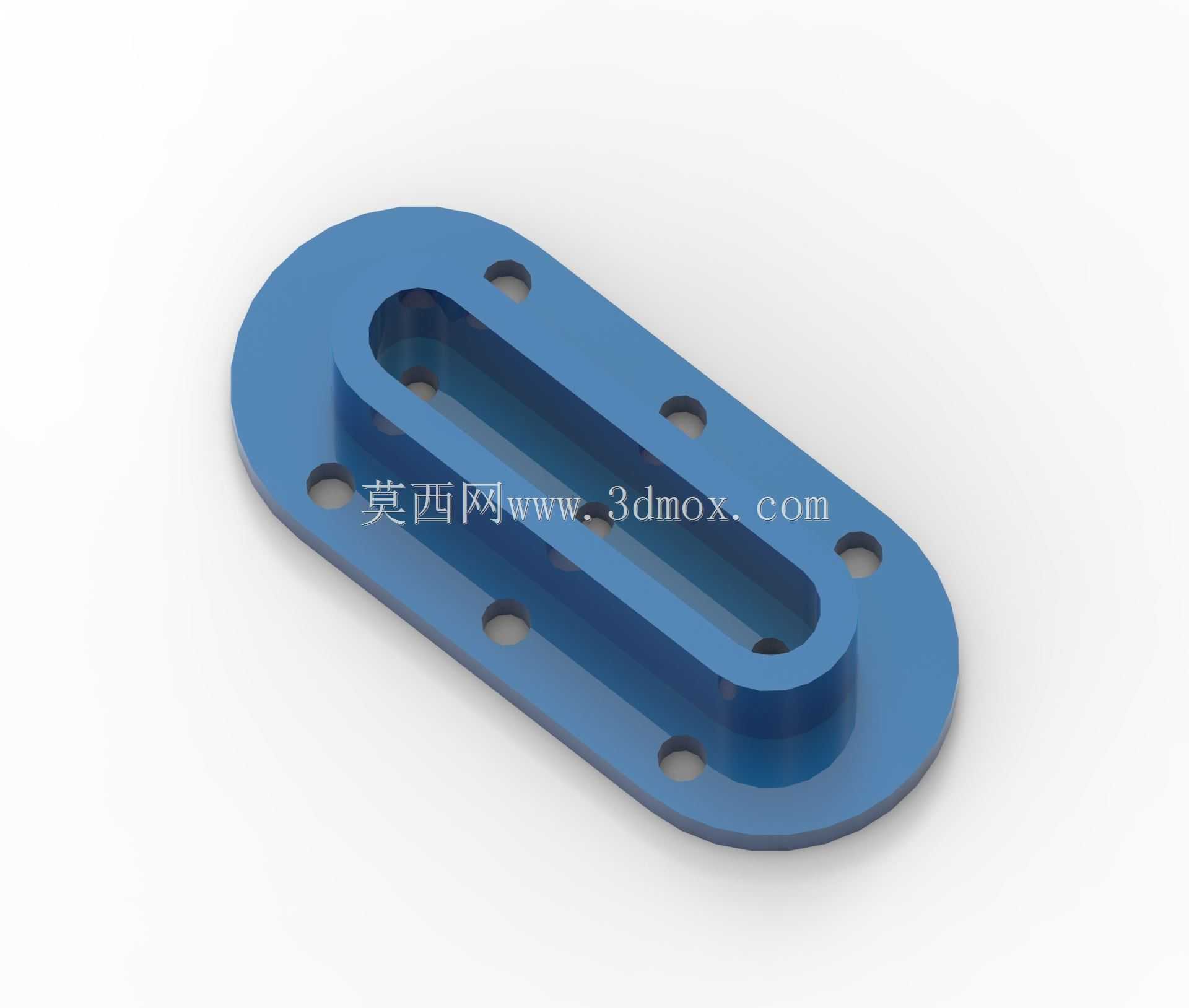

这款支撑连接件在轻工输送线、小型工装夹具台架、非标自动化检测工位的结构搭建中应用十分广泛，主要承担跨层部件的承载与定位衔接作用，可将上方的导轨挡条、传感器安装支架、小型气动元件托板等部件稳定固定在底部安装基板上，同时借助自身腰型通槽预留的调节余量，适配装配过程中出现的位置公差，降低现场配做的加工量。从结构设计逻辑来看，底部采用椭圆法兰式安装基面，沿法兰周向均匀布置6个沉头安装孔，孔位排布避开了上方立壁的投影区域，装配时可直接从上方穿入内六角螺栓完成固定，操作空间充足不会出现工具干涉的问题。上方立壁与底部法兰采用大圆角过渡衔接，能有效分散承载时的应力集中点，避免长期受交变载荷出现根部断裂的问题，立壁上开设的通长腰型槽，槽口边缘做了0.5mm的倒角处理，既可以去除加工毛刺避免划伤装配人员，也能让配套的锁紧螺栓顺畅滑入槽内，实现上方固定部件的前后位置无级调节，调节行程覆盖常规工位调整的常用范围，无需额外加工调整垫片。在安装边界方面，底部法兰的长轴、短轴尺寸适配市面上常用的30系列、40系列铝型材的安装面宽度，可直接固定在型材表面无需额外加装转接板，整体高度控制在常规工装层间距的合理区间内，不会占用过多垂直安装空间，立壁厚度经过受力校核，在承受5kg以内的侧向载荷时形变量可控制在0.02mm以内，满足普通检测、定位工位的精度要求。建模过程中优先保证安装孔位的位置度、腰型槽的对称度以及法兰安装面的平面度公差，过渡圆角的曲率连续无突变，既符合实际铣削加工的工艺要求，也能在做有限元受力分析时避免网格畸变导致的计算偏差，零件整体采用一体成型结构，无拼接焊缝，适合采用铝合金铣削或者工程塑料注塑的方式批量加工，表面处理可根据使用场景选择阳极氧化或者喷塑，提升耐磨与防腐蚀性能。
