多孔定位圆形法兰连接基座结构设计

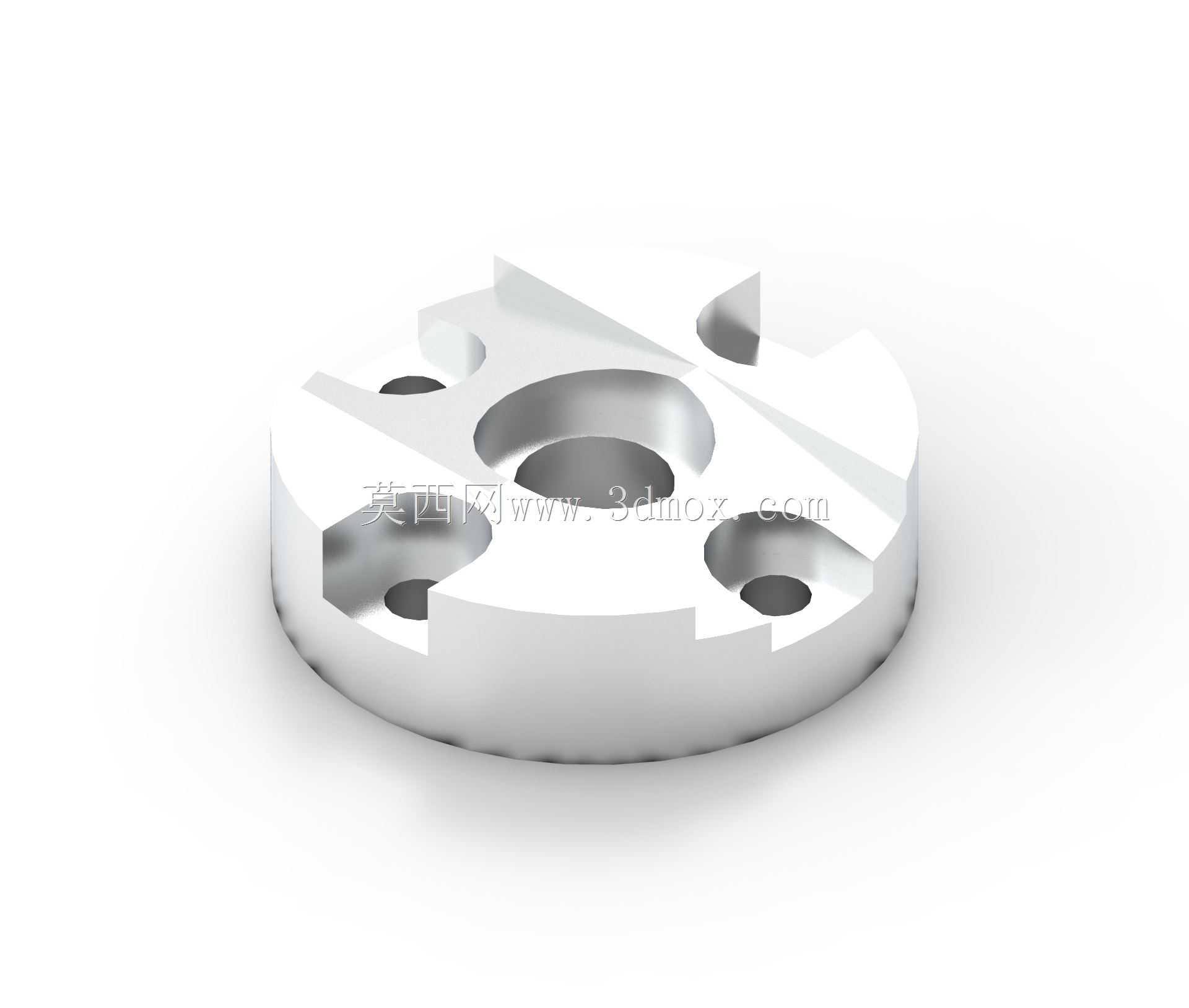

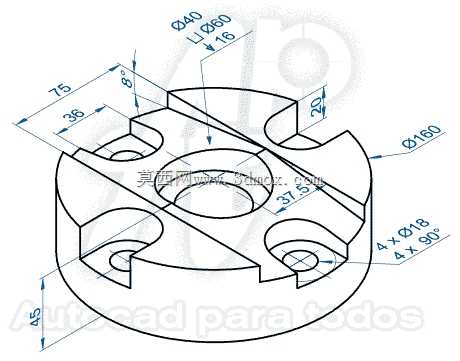

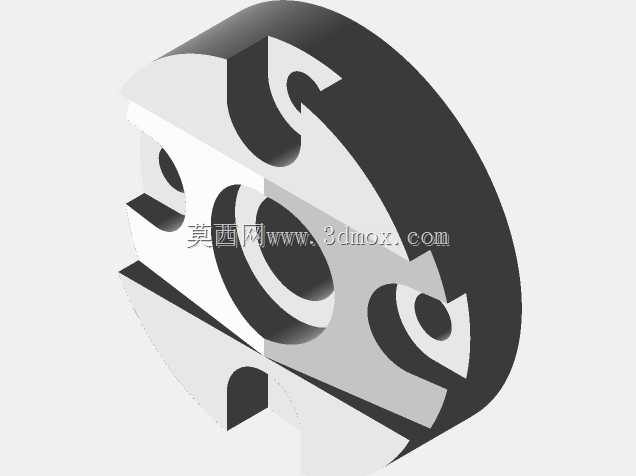

这类带多组定位孔的圆形盘状基座，常应用在液压阀组集成安装、气动回路分气块固定、小型工装夹具的台面转接场景中，作为不同功能模块之间的连接承载件，承担载荷传递、位置定位、接口适配的核心作用。从结构设计逻辑来看，主体采用圆形轮廓是为了适配圆周方向的安装布局，避免方形结构在紧凑安装空间内出现边角干涉，同时圆形截面的应力分布更均匀，在承受轴向压紧力与径向剪切力时，不会出现边角处的应力集中问题。中心位置的大尺寸沉孔是核心的定位与流体/轴件过流通道，沉孔的台阶结构一方面可以实现对接部件的轴向定位，控制对接件的插入深度，保证装配后整体的轴向尺寸精度，另一方面台阶面可以作为密封面的安装位，搭配O型圈即可实现端面密封，避免流体介质从对接位置泄漏。周边分布的多组通孔分为两类，直径稍大的是螺栓过孔，用于穿装紧固螺栓实现基座与安装面的刚性连接，孔位的圆周均布设计可以让螺栓的预紧力均匀作用在整个基座端面，避免局部压紧力不足导致的密封失效或者连接松动；直径偏小的孔是定位销孔，装配时先打入圆柱销实现基座的位置精准定位，再拧紧螺栓完成紧固，能有效避免装配过程中基座出现位置偏移，也能在设备长期运行受振动影响时，限制基座的周向转动，保证连接可靠性。设计时需要重点控制安装边界尺寸，基座的外径要匹配对接部件的安装法兰尺寸，厚度要根据承载的最大轴向载荷计算，保证在额定螺栓预紧力下不会出现弯曲变形；螺栓过孔的中心圆直径要严格对应安装面的螺纹孔位置公差，销孔的位置度公差要控制在0.02mm以内，才能保证重复拆装后的定位精度。这类基座的底面需要做平面度处理，平面度公差控制在0.01mm范围内，保证安装后与安装面完全贴合，避免出现倾斜导致的对接部件同轴度超差；所有孔的边缘都做了0.2mm的倒角处理，既可以去除加工毛刺，也能在装配时引导螺栓、销件顺利插入，避免刮伤配合面。在实际设备应用中，这类基座可以根据不同的安装需求调整孔位的数量与分布角度，适配不同规格的阀组、传感器、执行元件的安装，不需要重新加工设备的主体安装面，大幅降低设备改型的加工成本，也能减少现场装配的调整工作量。
