CNC车削加工阶梯轴类连接接头结构

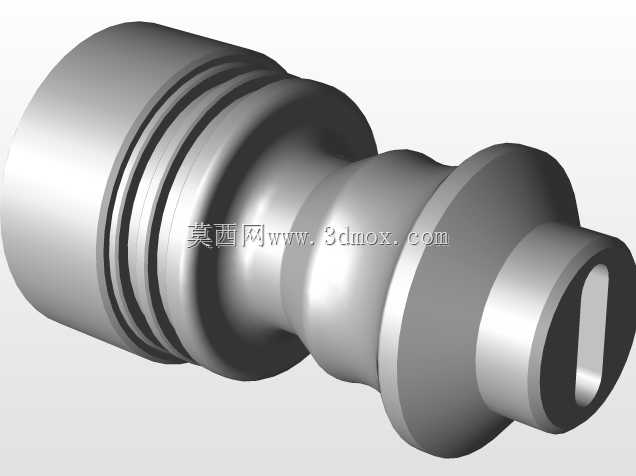

该回转体类零件主要应用于流体管路快接系统、小型传动机构的轴端连接场景，在气动回路、低压液压输送管路以及小型设备的动力传递工位中，可实现同轴部件的快速对接与扭矩传递，适配常规工业环境下的中等载荷连接需求。零件整体采用同轴回转结构设计，从左端至右端依次设置多段不同直径的柱面结构，左端大直径柱面外侧加工有多道环形密封槽，可嵌入O型密封圈实现对接后的径向密封，避免管路输送介质出现泄漏；中间段采用渐变直径的过渡弧面衔接，既减少了轴径突变带来的应力集中问题，也优化了车削加工时的走刀路径，降低加工过程中刀具的切削冲击。右端小直径柱面侧部加工有一字型槽结构，该结构可与对接端的凸台配合，实现周向限位，传递额定范围内的扭矩，避免对接后两部件出现相对转动，保证动力输送或管路对接的同轴度稳定性。设计阶段充分考虑了CNC车削加工的工艺可行性，所有外圆面均采用同轴度公差约束，密封槽的槽宽与槽深按照常规密封件的安装尺寸预留余量，过渡圆弧的半径选取兼顾应力分散与加工便利性，无需额外的定制成型刀具即可完成全部外轮廓加工。安装边界方面，零件最大外圆直径位于左端密封段，对接时需保证对接端的内孔尺寸与该段外圆为间隙配合，安装深度匹配左端柱面的轴向长度，右端一字槽的宽度与深度需与对接件的限位凸台尺寸适配，装配后可实现轴向定位与周向防转，无需额外的销钉或键连接即可满足常规工况下的使用需求。零件的表面粗糙度要求根据功能段区分设置，密封槽表面与配合柱面要求较高的光洁度，保证密封效果与配合精度，非配合的过渡段表面可适当降低粗糙度要求，兼顾加工效率与使用性能。
