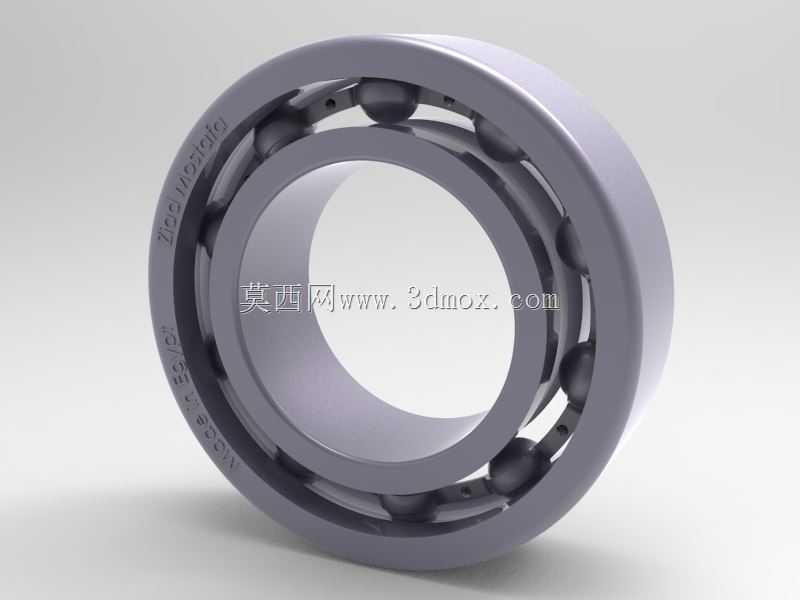

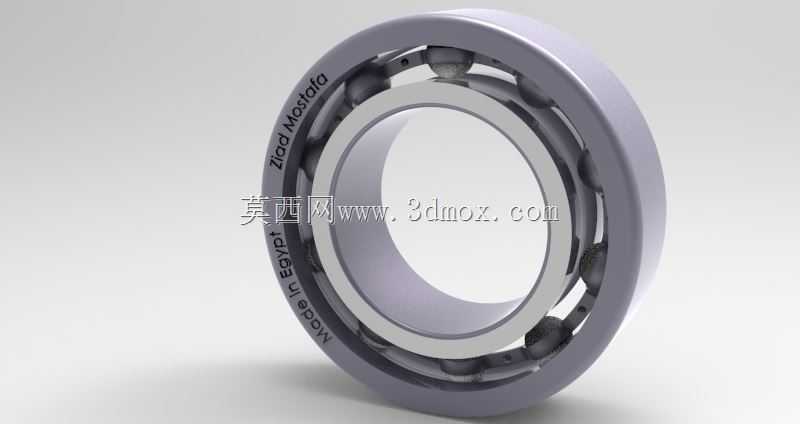

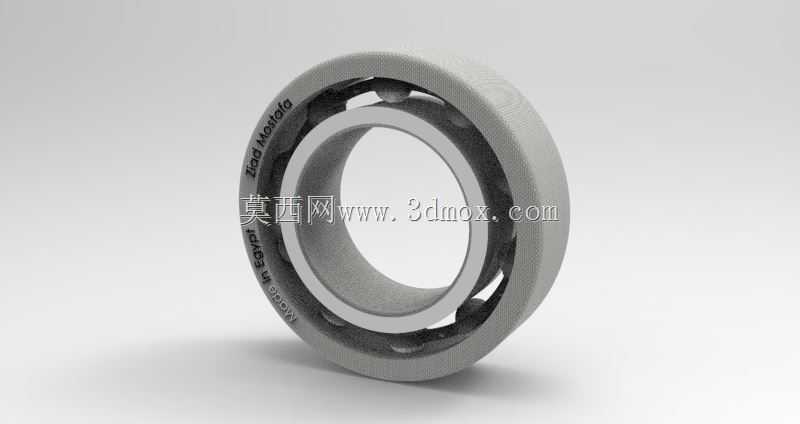

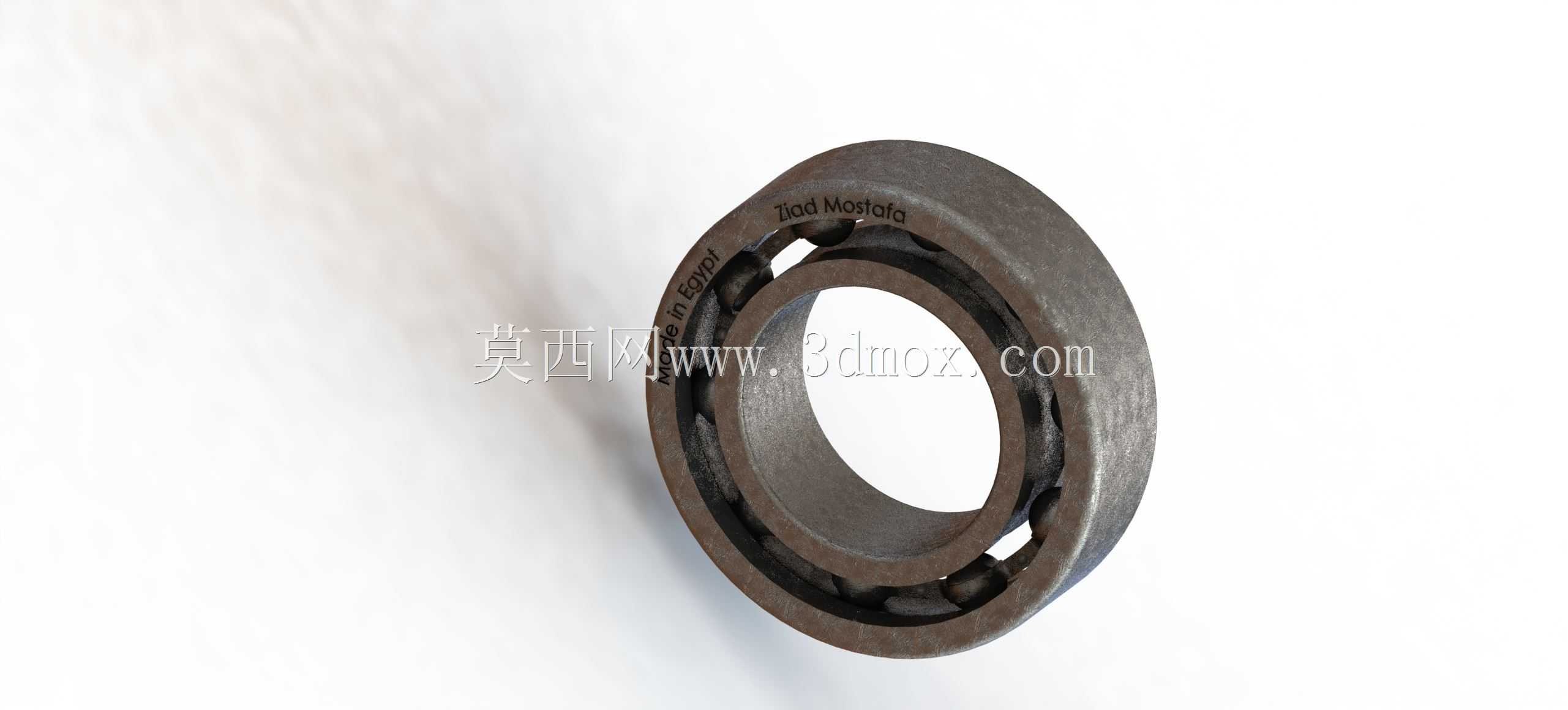

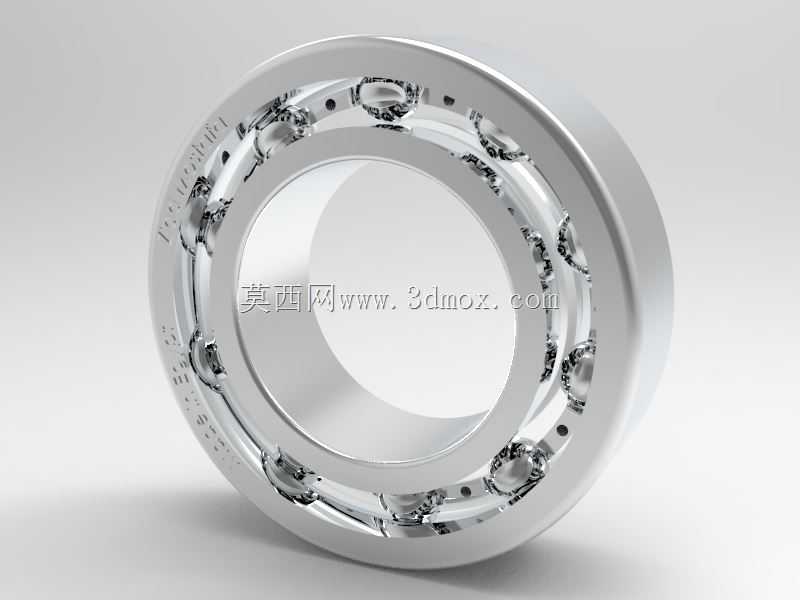

深沟球滚动轴承结构设计

作为旋转传动系统里最基础的支承部件，这类深沟球结构的滚动轴承，几乎覆盖了从民用家电到工业重型设备的绝大多数旋转工况，小到台式风扇的电机转轴，大到输送机的托辊支承、机床主轴的辅助支承端，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的损耗，同时约束轴的轴向与径向窜动量，保证轴上安装的齿轮、带轮等传动部件始终处于设计的啮合位置，避免因轴系偏移引发的传动异响、齿面偏磨甚至部件卡滞故障。

从结构设计逻辑来看，这类轴承采用内圈、外圈、滚动钢球加保持架的经典组合，内圈通常与转轴采用过盈配合随轴同步转动，外圈与设备的轴承座孔采用过渡或间隙配合起到固定支承作用，分布在内外圈滚道之间的钢球是核心承载元件，滚道的圆弧曲率略大于钢球半径，既保证钢球可以在滚道内顺畅滚动，又能均匀承受径向载荷，同时可承受一定数值的双向轴向载荷，适配多数存在少量轴向窜动的轴系工况。保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确排布，在无载荷区也能避免钢球脱落错位。

做三维结构设计时，需要重点关注安装边界的尺寸匹配，内圈的内径尺寸要与配合轴径的公差带匹配，通常轴采用k6或m6级公差，保证配合紧度足够传递扭矩，不会出现内圈跟转打滑的问题；外圈的外径尺寸要匹配轴承座的安装孔公差，通常座孔采用H7级公差，方便装配同时避免外圈在座孔内转动磨损座体。轴承的宽度尺寸要匹配轴上的定位台阶与轴承座端盖的压紧间隙，预留合理的轴向预紧量，既不能压得过紧导致轴承运转时游隙过小发热抱死，也不能间隙过大导致轴系窜动超差。滚道的粗糙度、钢球的圆度公差都会直接影响轴承的运转精度与使用寿命，建模时需要还原滚道的圆弧轮廓、钢球的排布角度、保持架的兜孔结构，保证装配后钢球与滚道的接触角符合设计要求，不会出现卡滞或间隙过大的问题。这类轴承的密封结构如果是开式设计，需要在装配时预留润滑脂的填充空间，保证运转过程中钢球与滚道之间有足够的润滑介质，降低磨损速率，延长整体使用寿命。
