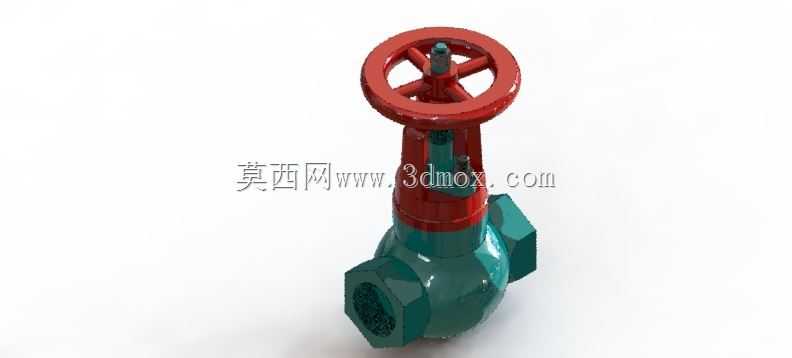

内螺纹连接手动截止阀结构设计

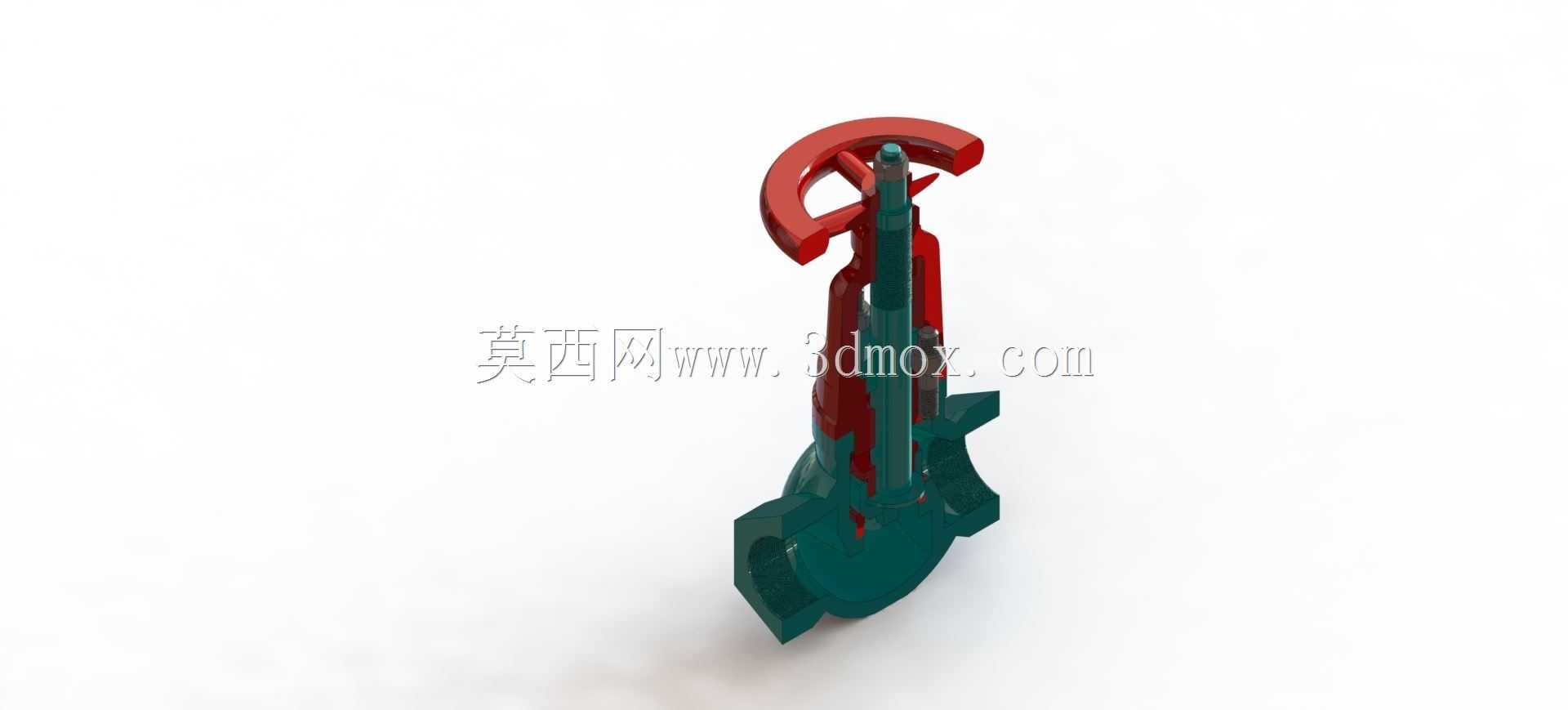

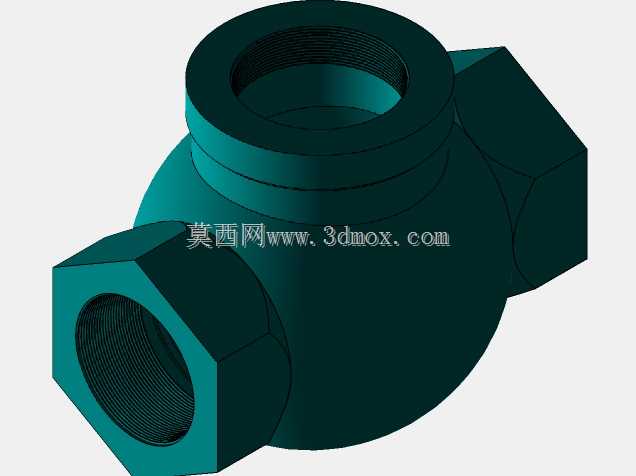

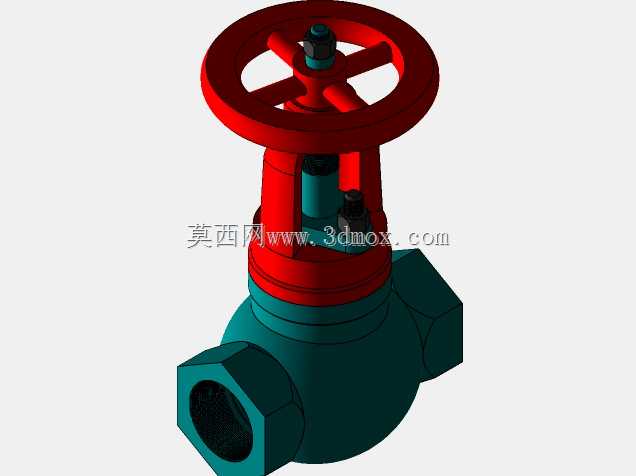

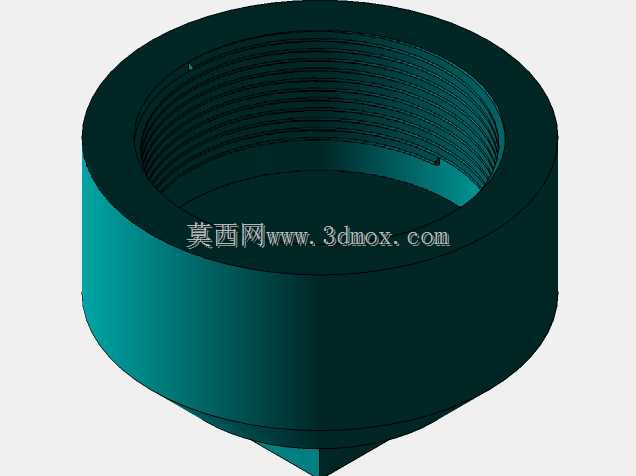

　　这款手动截止阀主要面向中小口径低压流体输送管路场景，常见于民用给排水、小型化工支路、暖通空调水系统、普通工业设备的流体通断控制环节，核心作用是通过手动操作实现管路内介质的截断与导通，调节工况下也可辅助实现小范围流量调整，不适合作为长期节流元件使用，避免阀瓣密封面长期受介质冲蚀出现密封失效问题。从结构设计逻辑来看，该阀采用直通式流道布局，介质从阀瓣下方进入、上方流出，这种下进上出的结构能保证阀门关闭状态下阀杆填料腔不长期承压，有效降低填料处介质泄漏的概率，同时也能让阀门关闭状态下的密封面受力更均匀，减少密封面的额外磨损。阀体两端采用内螺纹连接形式，安装时可直接与同规格外螺纹管路对接，无需额外焊接法兰，适合安装空间紧凑、

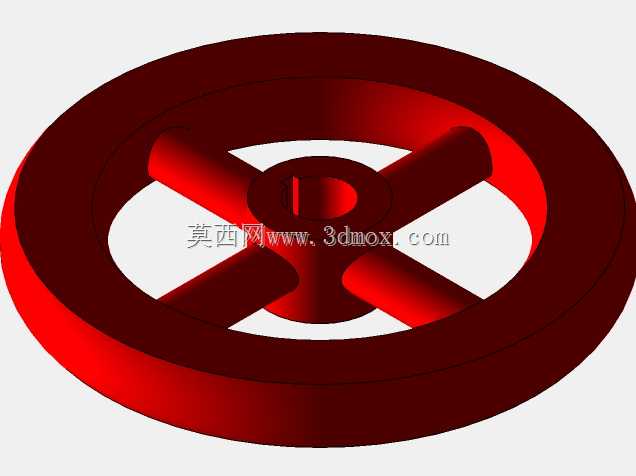

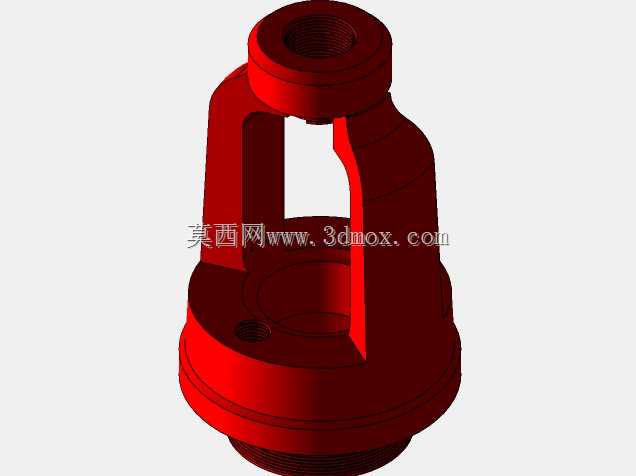

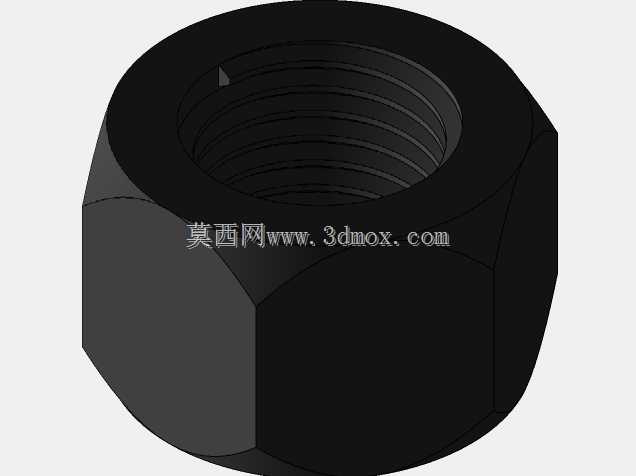

　　后期不需要频繁拆卸的管路节点，安装时需注意预留手轮操作空间，手轮外缘到周边固定结构的距离不能小于100mm，避免操作时出现干涉。上部操作端采用轮辐式手轮设计，手轮直径匹配常规操作力矩需求，无需额外加力杆即可实现额定压力下的阀门启闭，手轮与阀杆通过键连接固定，阀杆采用梯形传动螺纹，传动过程中具备良好的自锁性能，不会因为管路介质压力波动出现阀杆自行转动导致的阀门开度变化。阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可自适应贴合阀座密封面，补偿加工与安装过程中产生的微小同轴度误差，降低密封面的加工精度要求同时提升密封可靠性。阀体下部的六角结构是专门为安装作业设计的受力位，管路对接时可使用普通活动扳手卡持该位置施加扭矩，

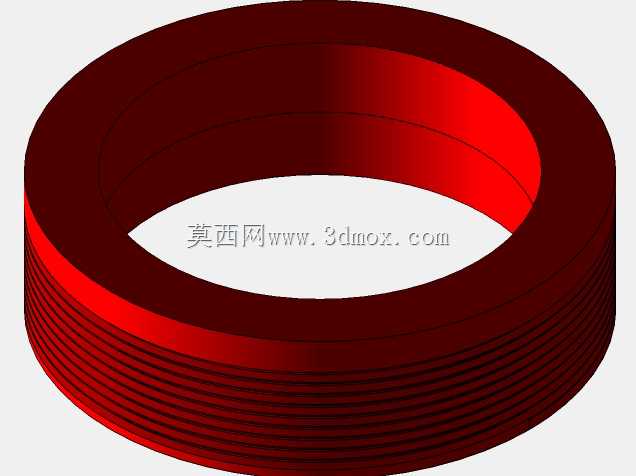

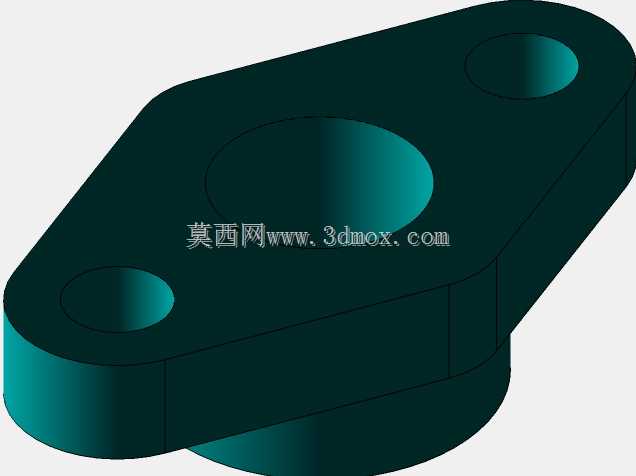

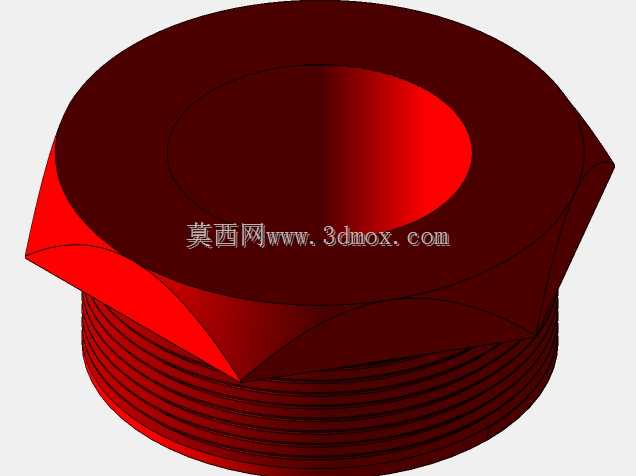

　　避免直接卡持阀体中腔或阀盖部位导致壳体变形，影响内部零件的配合精度。从安装边界来看，该阀整体轴向长度适配常规螺纹管路的安装间距，手轮最高点到阀体流道中心的高度符合通用手动阀的操作高度要求，安装时不需要额外抬高或降低管路高度，可直接替换同通径同压力等级的同类型截止阀，不需要对现有管路进行改造。阀盖与阀体采用螺纹连接加密封垫的密封形式，日常维护时可直接拆卸阀盖更换内部密封件与阀瓣，不需要将整个阀体从管路上拆下，降低后期维护的工作量与成本。
