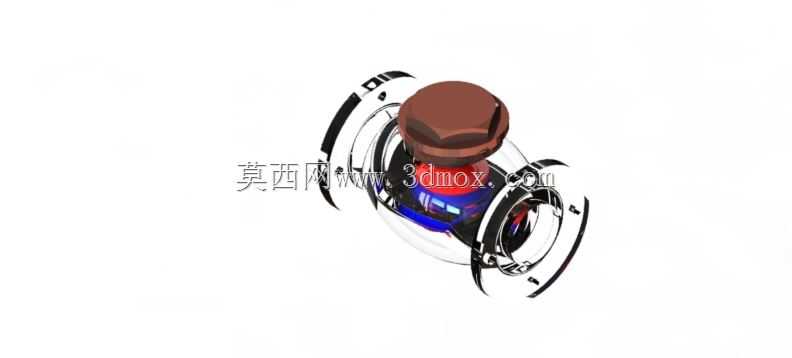

法兰连接旋启式止回阀结构设计

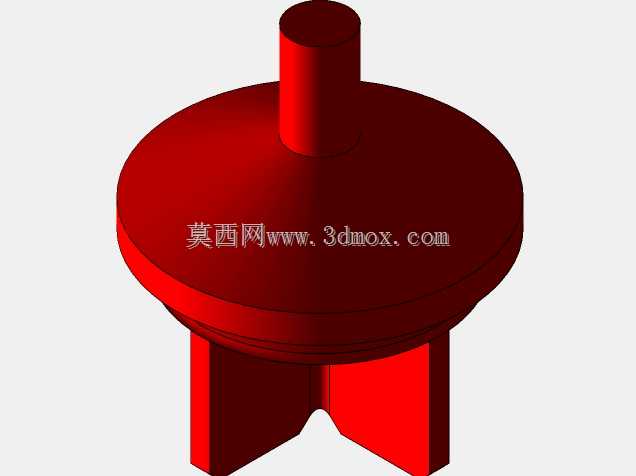

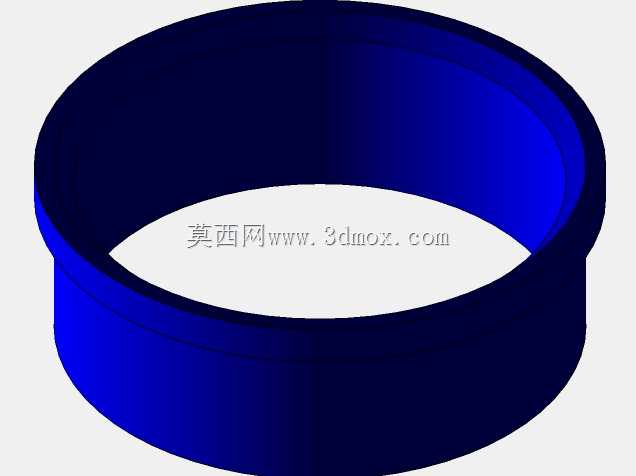

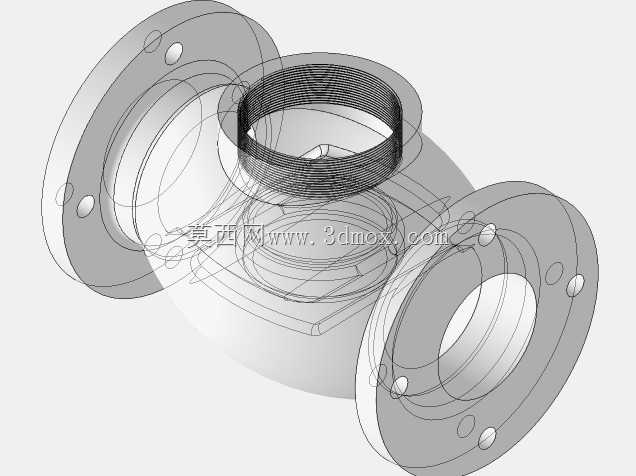

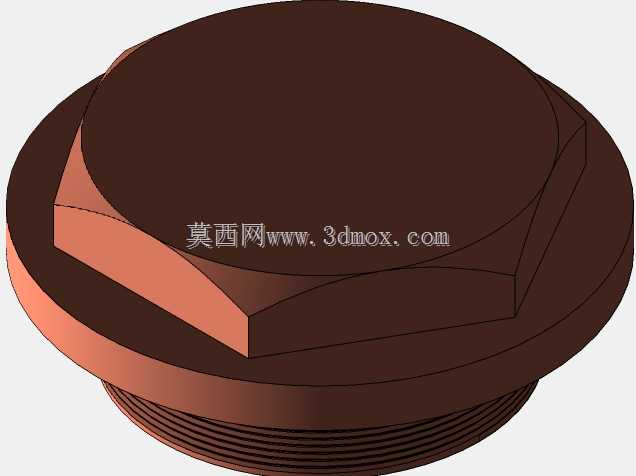

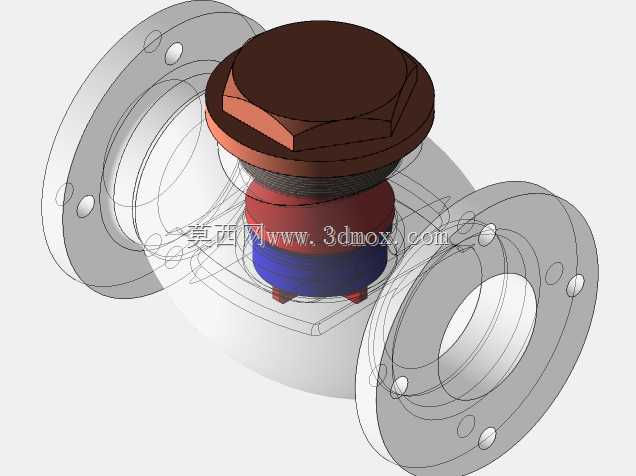

这款止回阀的结构设计围绕管路介质单向通断的核心需求展开，采用法兰连接形式适配中低压工业管路的安装场景，常见于给排水、暖通循环、工业流体输送、泵站出水端等需要防止介质倒流的管路节点，可避免介质反向流动引发的泵组叶轮反转、管路水锤冲击、介质回流污染等工程问题。从结构特性来看，该阀采用旋启式启闭结构，阀瓣绕阀体内侧的固定销轴做圆弧摆动，介质正向流动时，流体压力推动阀瓣绕轴抬起，介质可顺利通过阀腔；当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落，贴合阀座密封面实现截断，整个启闭过程无需额外人工或电控操作，完全依靠管路介质自身的压力差驱动，属于自动工作类阀件。设计过程中优先考虑了阀腔的通流效率，阀体采用流线型球式铸造成型结构，内壁做圆弧过渡处理，减少介质流经阀腔时的局部阻力损失，避免介质在阀腔内形成涡流、滞流区，降低含杂质介质在阀内的淤积概率。法兰连接端的尺寸严格遵循对应公称通径的管路法兰标准，法兰盘上的螺栓孔采用均布设计，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固实现密封连接，安装边界预留了足够的螺栓操作空间，无需额外调整管路间距即可完成装配。阀盖与阀体采用螺栓紧固连接，中间设置密封垫片，既保证阀腔的承压密封性，也方便后期检修时拆卸清理阀腔内部、更换磨损的阀瓣密封件。阀瓣的密封面采用堆焊耐磨材质设计，可承受长期启闭过程中的冲击磨损，同时适配水、油品等多种常见工业介质的输送需求，在常规工况下可实现长期无故障运行。整体结构没有冗余的外置部件，外形紧凑，安装时无需额外设置支撑结构，可直接通过两端法兰固定在水平管路上，适配多数工业现场的管路布置条件。
