角式法兰连接安全阀结构设计

　　这款角式结构的安全阀，主要应用在承压管路、压力容器的超压泄放场景，常见于化工流体输送、供热管网、工业给排水、小型蒸汽系统的管路上，当管路内部介质压力超过设定阈值时，阀瓣会自动开启泄放多余压力，待压力回落至安全区间后自动回座密封，避免管路或容器因超压出现破裂、泄漏等安全事故，是承压系统里不可或缺的安全保护部件。

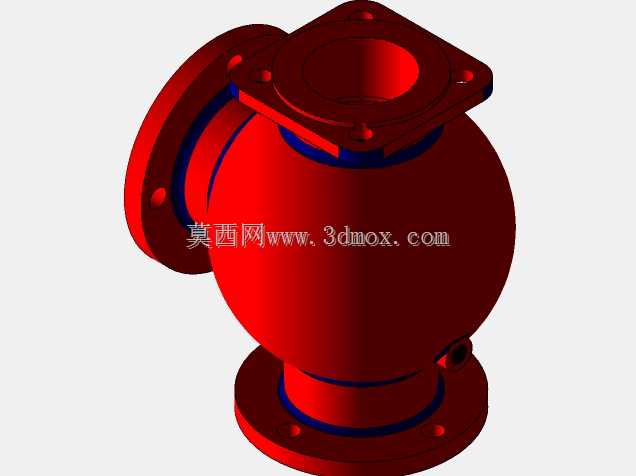

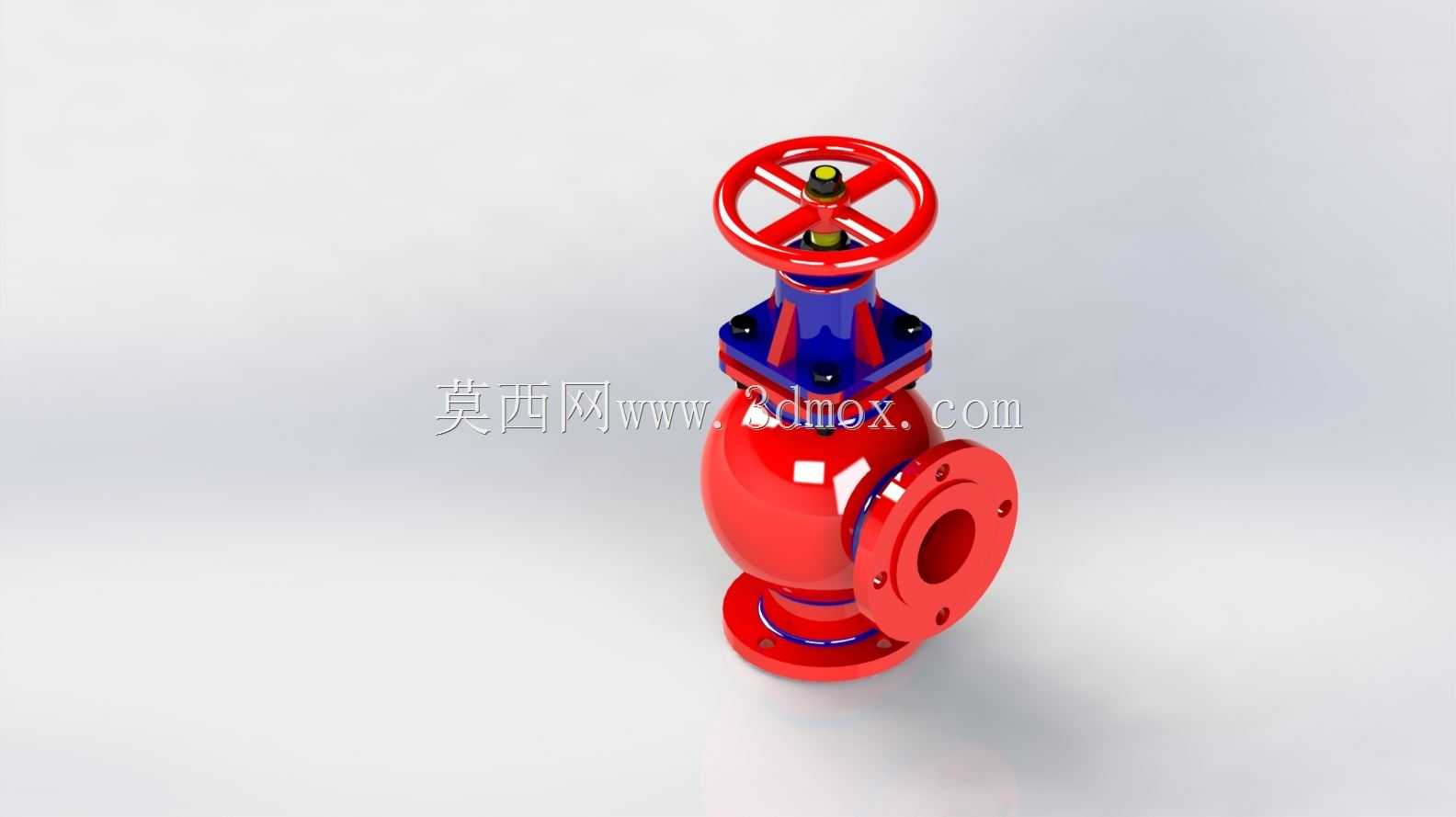

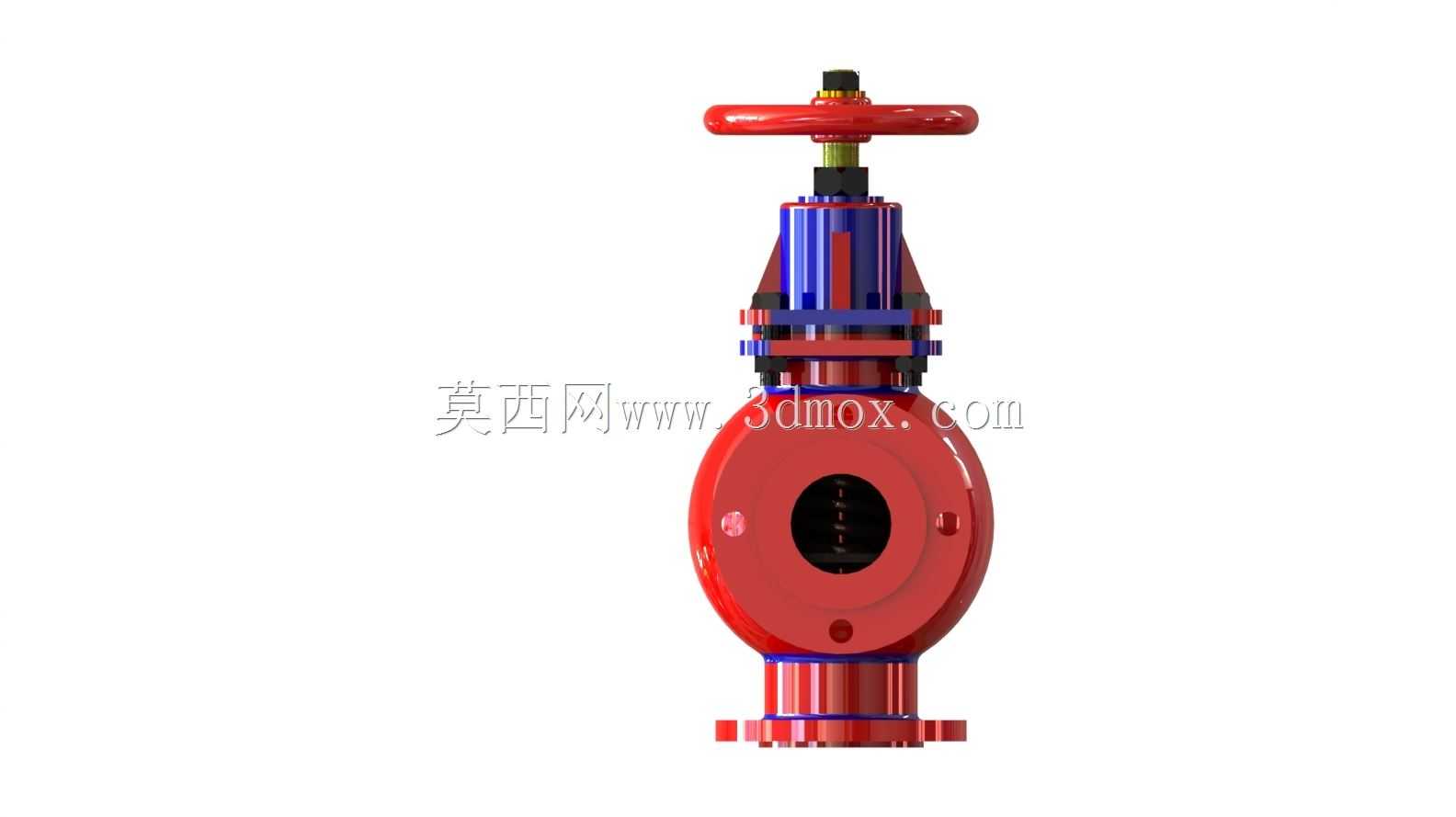

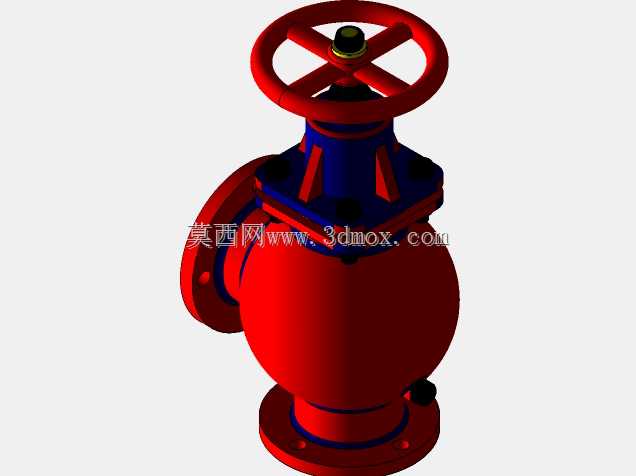

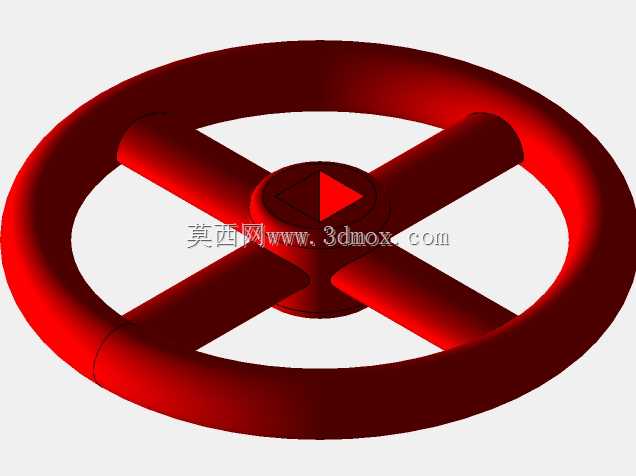

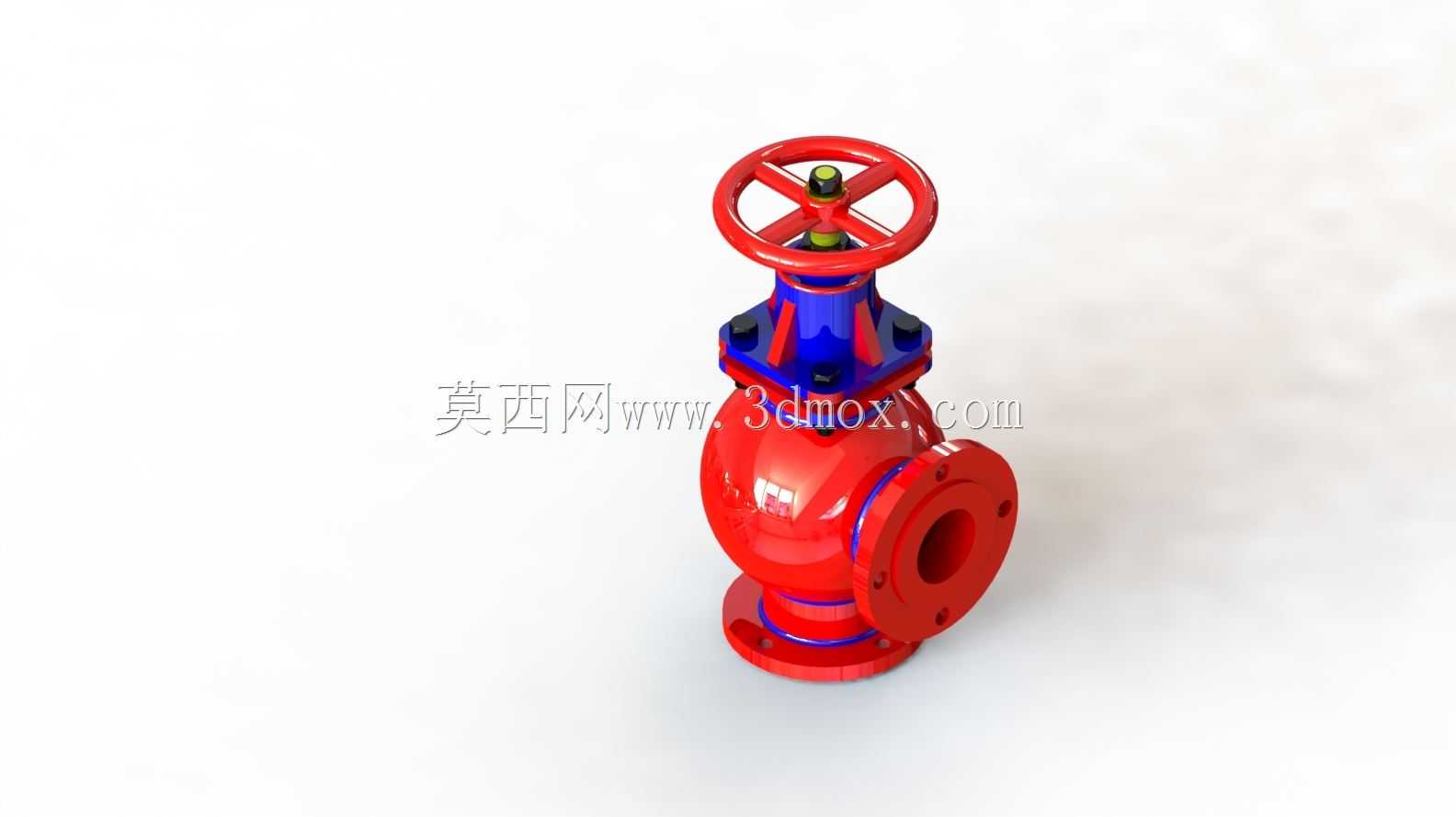

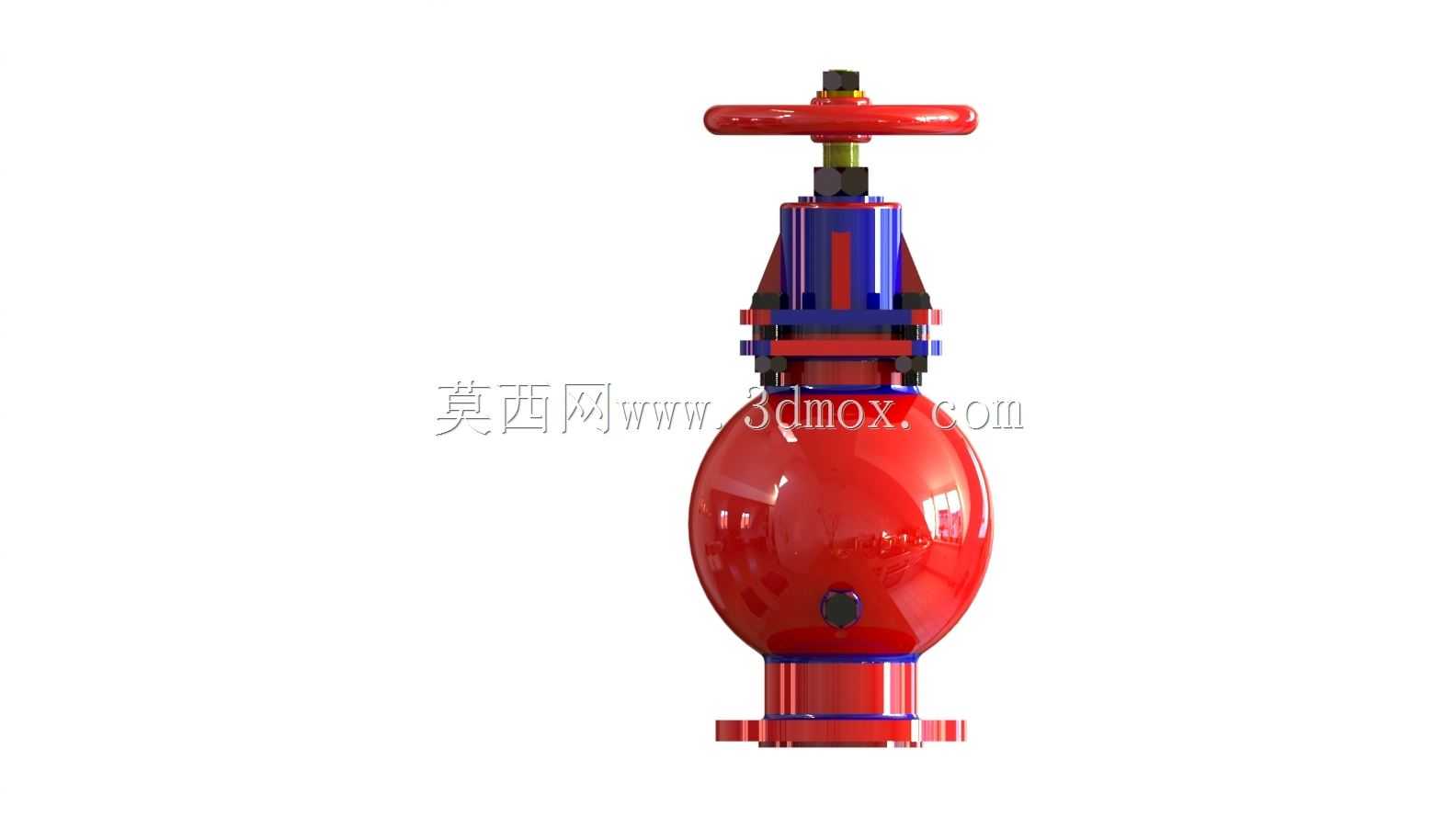

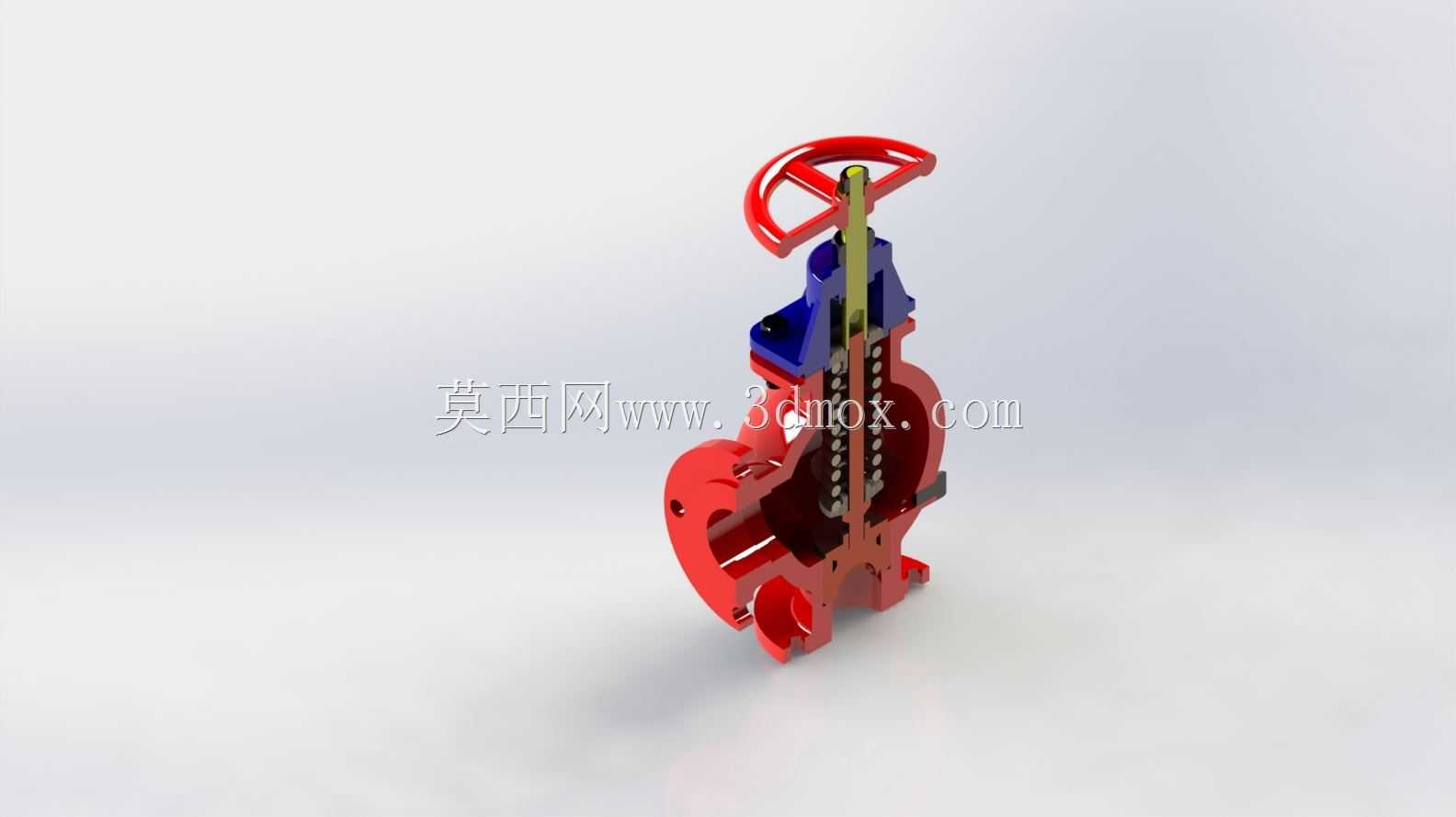

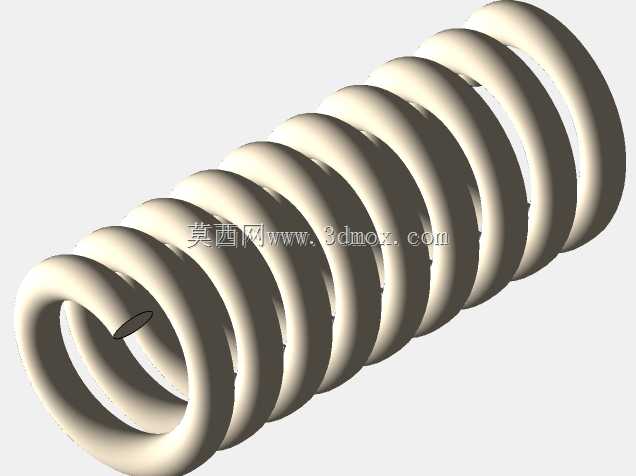

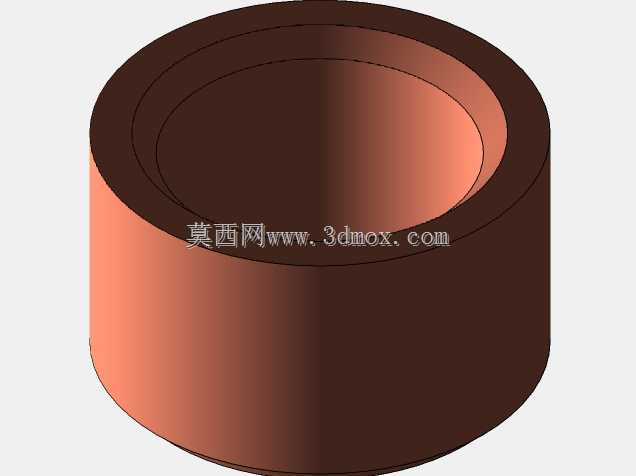

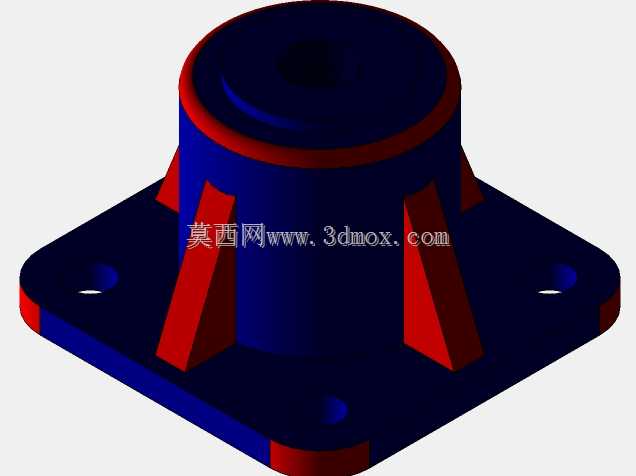

　　从结构设计来看，该阀采用角式通径布局，介质进出口呈90度垂直布置，相比直通式安全阀更适合安装在管路转角位置，能减少管路弯头的使用数量，降低局部流阻损失。阀体采用法兰连接结构，进出口端都带标准法兰盘，法兰盘上预留均匀分布的螺栓孔，安装时可通过螺栓配合密封垫片与对应管路法兰紧固，密封可靠性高，也便于后期检修拆卸。顶部的手轮结构采用红色防滑轮辐设计，轮辐中心带启闭位置标识，可用于手动校验阀瓣启闭灵活性，也可在应急工况下进行手动泄压操作，手轮与阀杆之间设置耐磨轴套，减少长期操作带来的磨损。

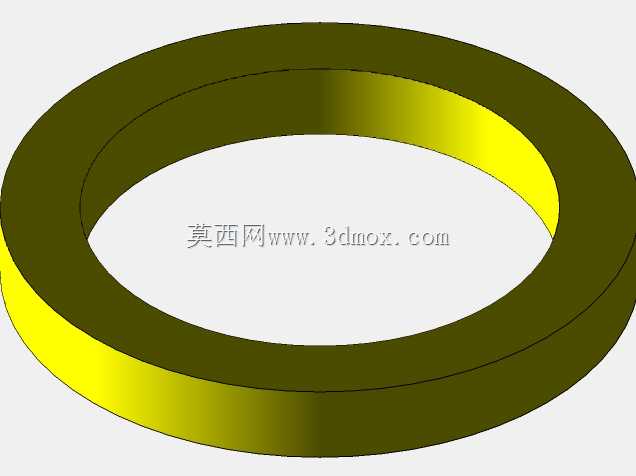

　　阀体中腔与阀盖的连接采用螺栓紧固结构，结合面处设置密封槽，可适配不同材质的密封垫片，满足不同温度、介质工况的密封需求。阀体外表面做涂覆处理，红色涂覆层既可以起到防锈防腐的作用，也符合工业管路中安全防护类阀件的标识规范，便于现场运维人员快速识别。

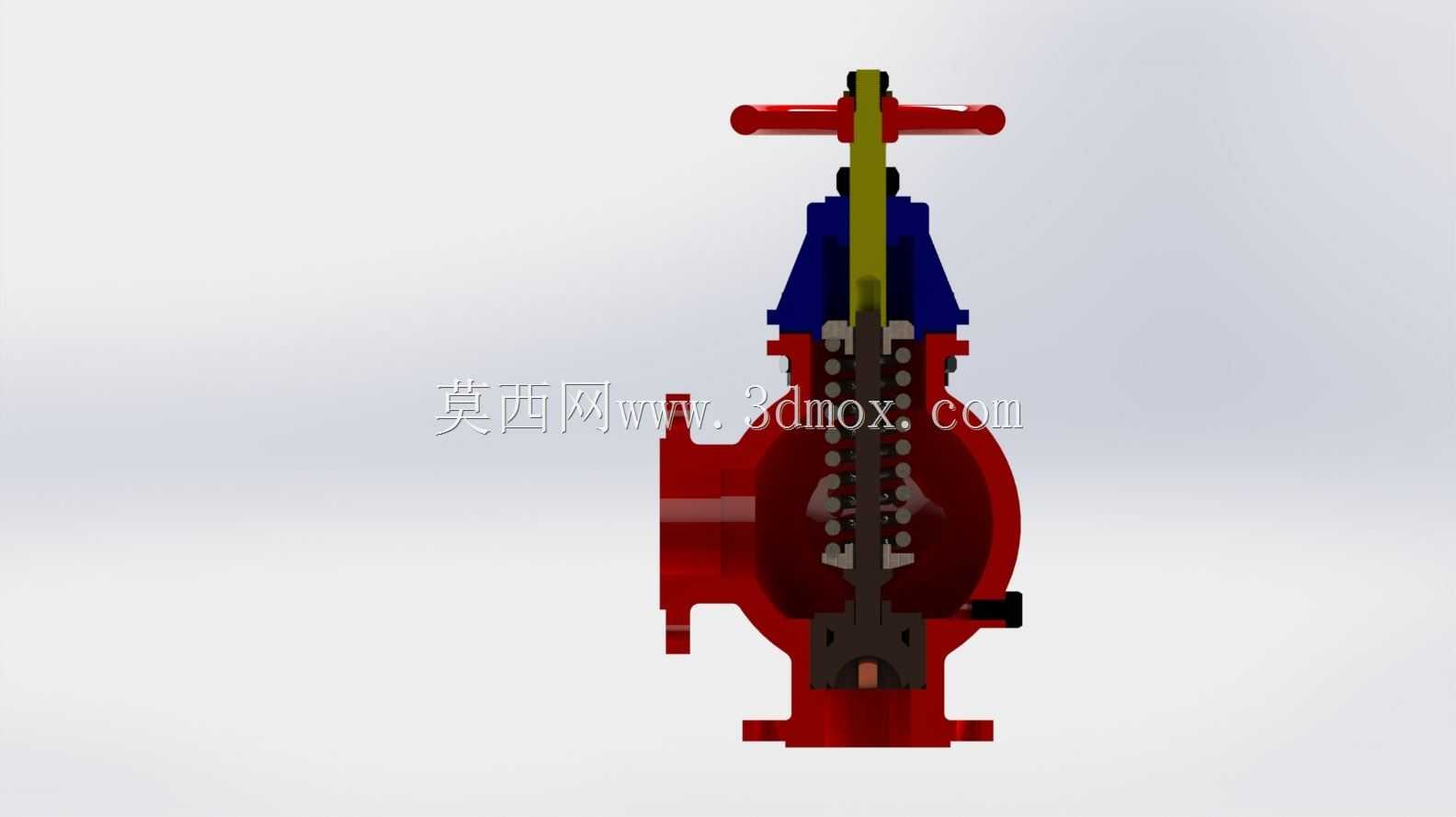

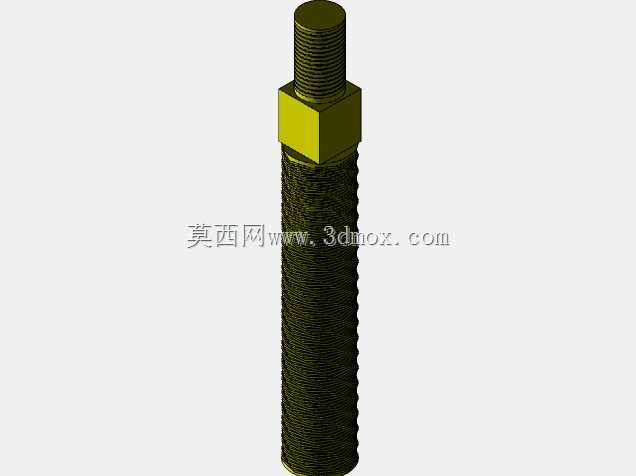

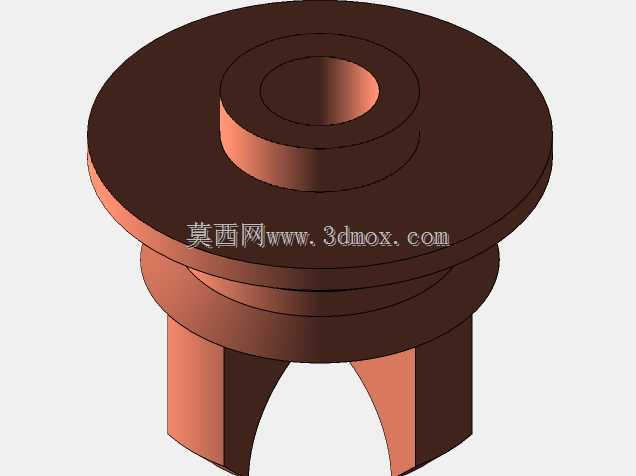

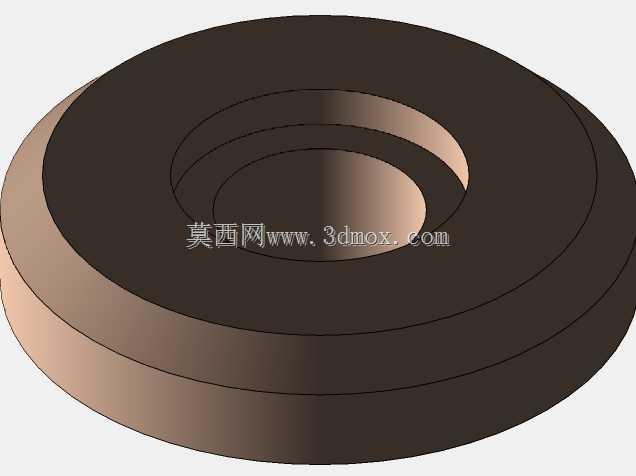

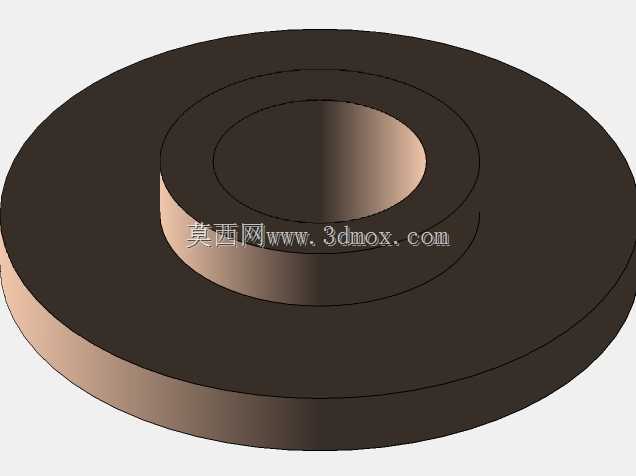

　　从安装边界来看，该阀的进出口法兰通径匹配常规工业管路的对应通径规格，安装时需要预留足够的操作空间，保证顶部手轮的操作行程不受周边管线或设备遮挡，同时阀件的泄放口方向需要朝向安全区域，避免泄放的高温、高压介质对周边设备或人员造成伤害。建模过程中对阀瓣、阀座的密封面做了贴合度校验，保证密封面的配合精度满足泄压后的密封要求，对阀杆的升降行程做了限位设计，避免阀瓣开启过度出现卡滞无法回座的问题，各连接螺栓的位置、规格都按照常规阀件的设计标准做了匹配，可直接用于相关阀件的结构参考、管路装配模拟，也可作为教学场景中安全阀结构讲解的直观演示模型。
