小型直动式溢流安全阀结构设计

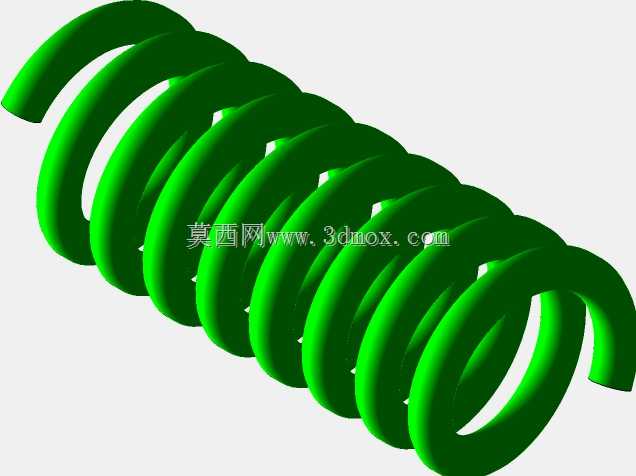

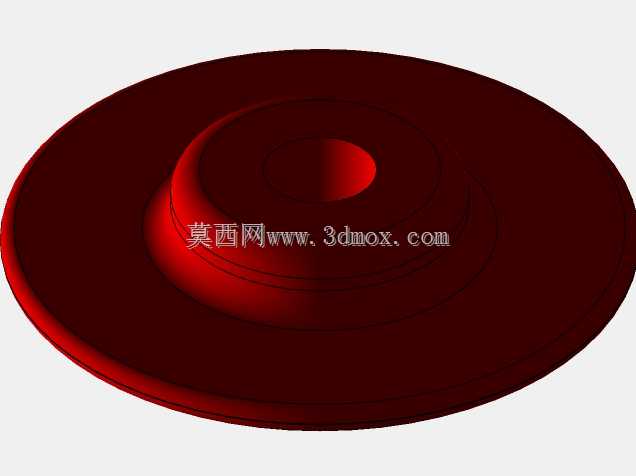

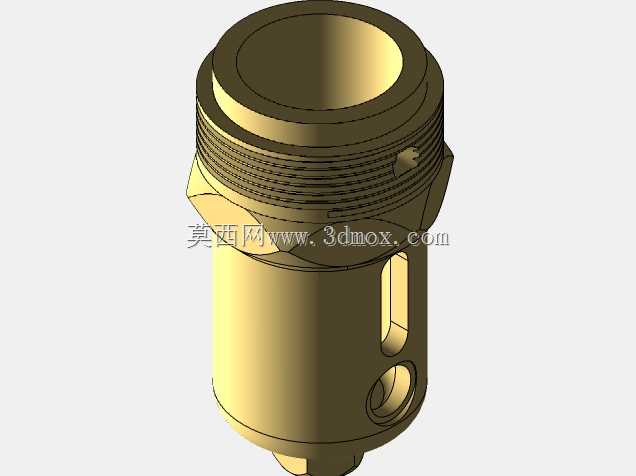

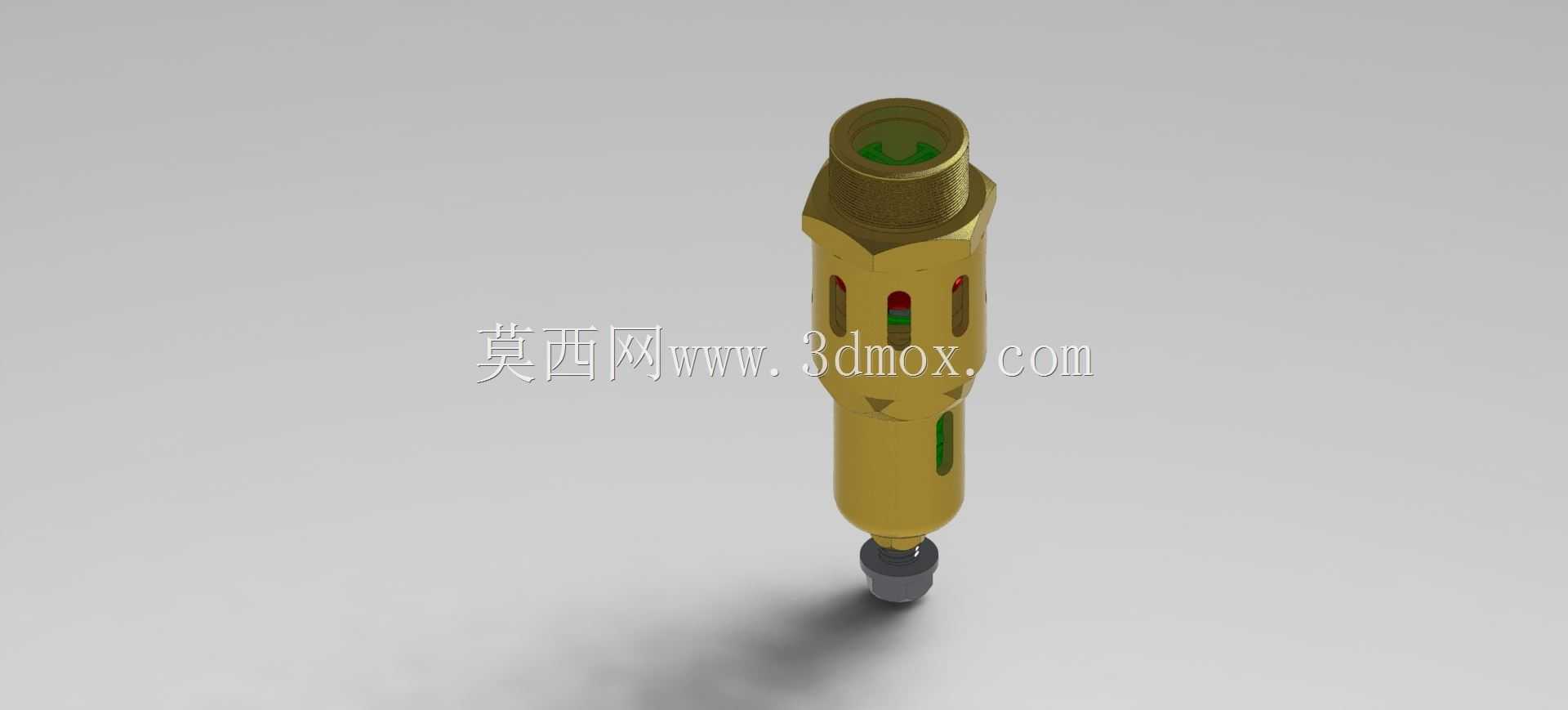

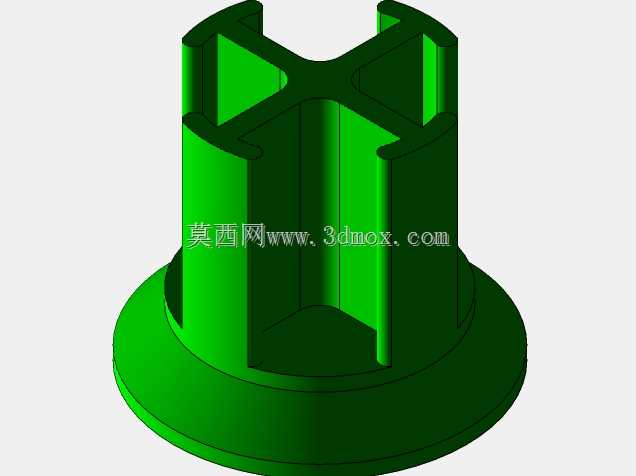

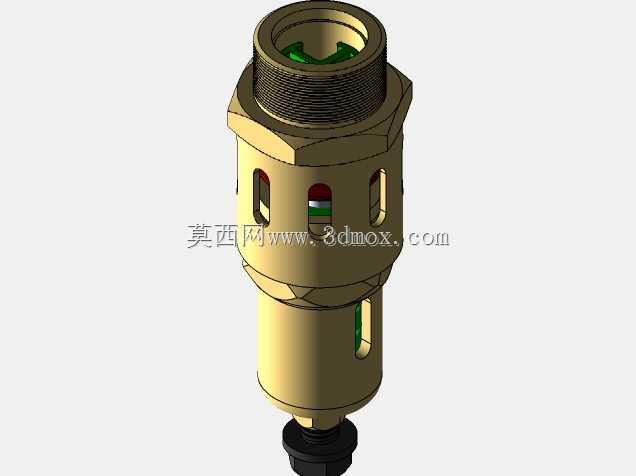

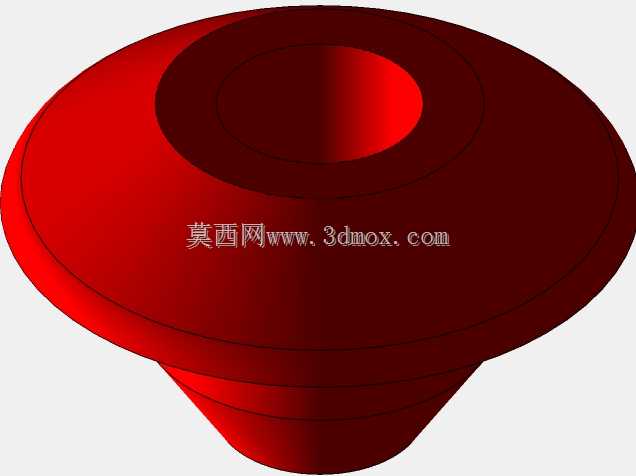

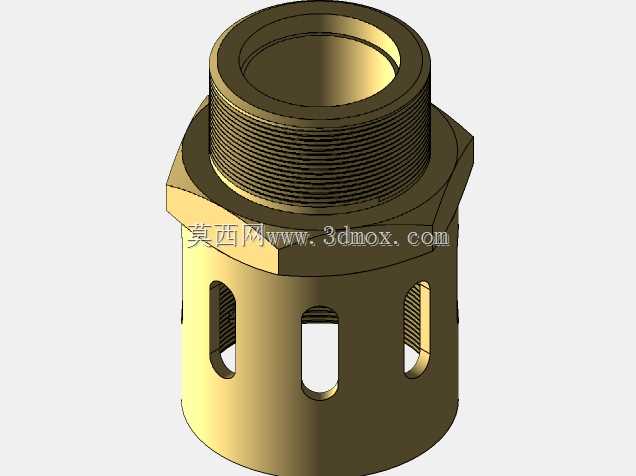

这款安全阀的结构设计完全围绕小通径直动式泄压场景展开，整体采用细长型轴向布局，适配安装空间局促的紧凑型液压、气动管路场景，常见于小型液压动力单元、实验台气路、小型压力容器的超压防护工位。从结构拆解来看，阀体采用一体式黄铜材质主体，兼顾流体管路的抗腐蚀需求与加工便利性，内部流道沿轴向贯通，进液端位于阀体底部，出液侧通过阀体侧壁的开孔实现泄压介质的导出，安装时仅需预留阀体轴向的安装空间，径向占用尺寸远小于同通径的角式安全阀，适合集成在阀块、集成式管路面板上使用。内部核心的泄压组件采用弹簧直顶式结构，阀芯与阀座的密封面采用锥面配合，相比平面密封具备更高的密封比压，在额定工作压力下可实现零泄漏，弹簧的预紧力通过阀体顶部的调节结构实现整定压力的微调，调试完成后可通过锁紧结构固定调节位置，避免运行过程中因管路振动导致整定压力偏移。设计过程中优先考虑了内部组件的装配工艺性，所有内部零件均可从阀体顶部开口依次装入，无需额外的侧向工艺孔，减少了阀体的泄漏点，同时降低了机加工的工序复杂度。阀芯导向段采用长行程导向结构，导向长度与阀芯直径的比值超过1.5，可有效避免泄压开启过程中阀芯出现卡滞、偏磨的问题，即使在介质带有少量微小杂质的工况下，也能保证动作的可靠性。从安装边界来看，阀体底部的外螺纹接口符合常规小通径管路的连接标准，安装时无需额外制作过渡接头，可直接与同规格的内螺纹管路、阀块连接，阀体最大外径处预留了扳手卡位结构，现场安装时可使用普通开口扳手完成紧固，无需专用工装。在功能实现上，当管路内压力超过设定的整定压力时，介质压力克服弹簧预紧力推动阀芯上移，介质通过阀芯与阀座之间的开启间隙流入阀体上部腔室，再通过侧壁的泄放口排出，当管路压力回落至回座压力区间时，弹簧推动阀芯复位，重新实现密封，整个动作过程响应速度快，压力超调量小，适合对压力控制精度有一定要求的小流量管路场景。设计时还考虑了日常维护的便利性，顶部的调节结构外设置有防护帽，可避免灰尘、水渍侵入弹簧腔室，需要拆解维护时仅需拆下顶部防护帽即可取出内部弹簧、阀芯组件，无需将整个阀体从管路上拆下，大幅降低了现场维护的工作量。
