法兰连接手动铸钢截止阀结构设计

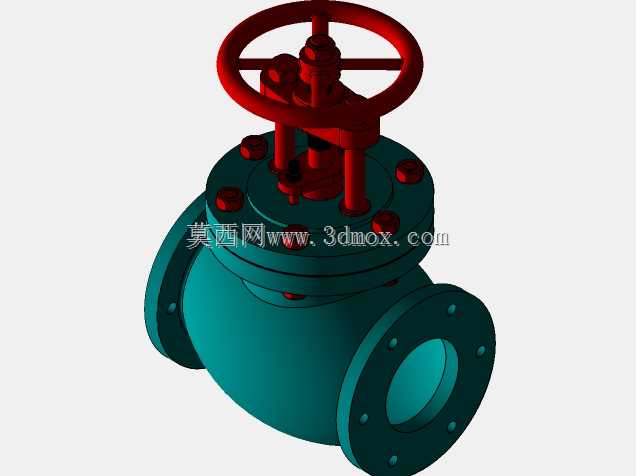

这款手动截止阀的三维结构，完全围绕工业管路截断工况的实际需求搭建，建模时优先考虑了现场安装、操作、维护的全流程细节，没有做多余的装饰性结构。从应用场景来看，这类阀门普遍用在化工、热力、给排水的中低压管路上，负责切断管路内的流体通路，不适合做节流调节长期使用，避免密封面被高速流体冲蚀损坏。

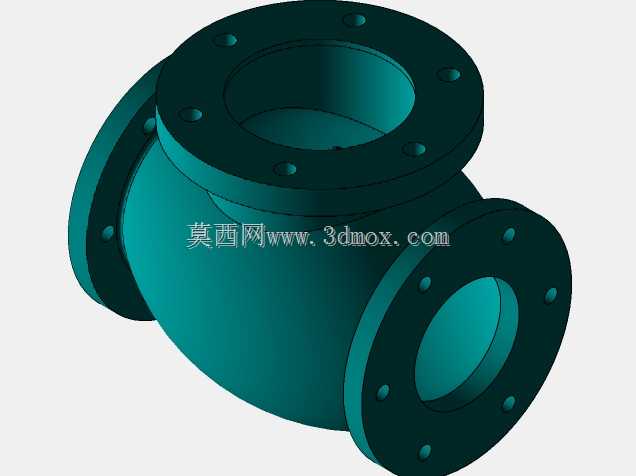

设计思路上，首先确定了法兰连接的接口形式，两个通路口径一致，法兰盘的螺栓孔位置、密封面凸台尺寸都匹配对应压力等级的管路法兰标准，安装时不需要额外加工转接件，直接对接管路法兰加密封垫即可完成固定，安装边界预留了螺栓拆装的操作空间，不会出现螺栓拧不动的情况。阀体采用流线型的流道设计，介质从一端进入后沿平滑腔道上行至阀瓣密封位置，再下行从另一端流出，相比直角流道的截止阀，流阻更小，能减少管路输送的压力损失。

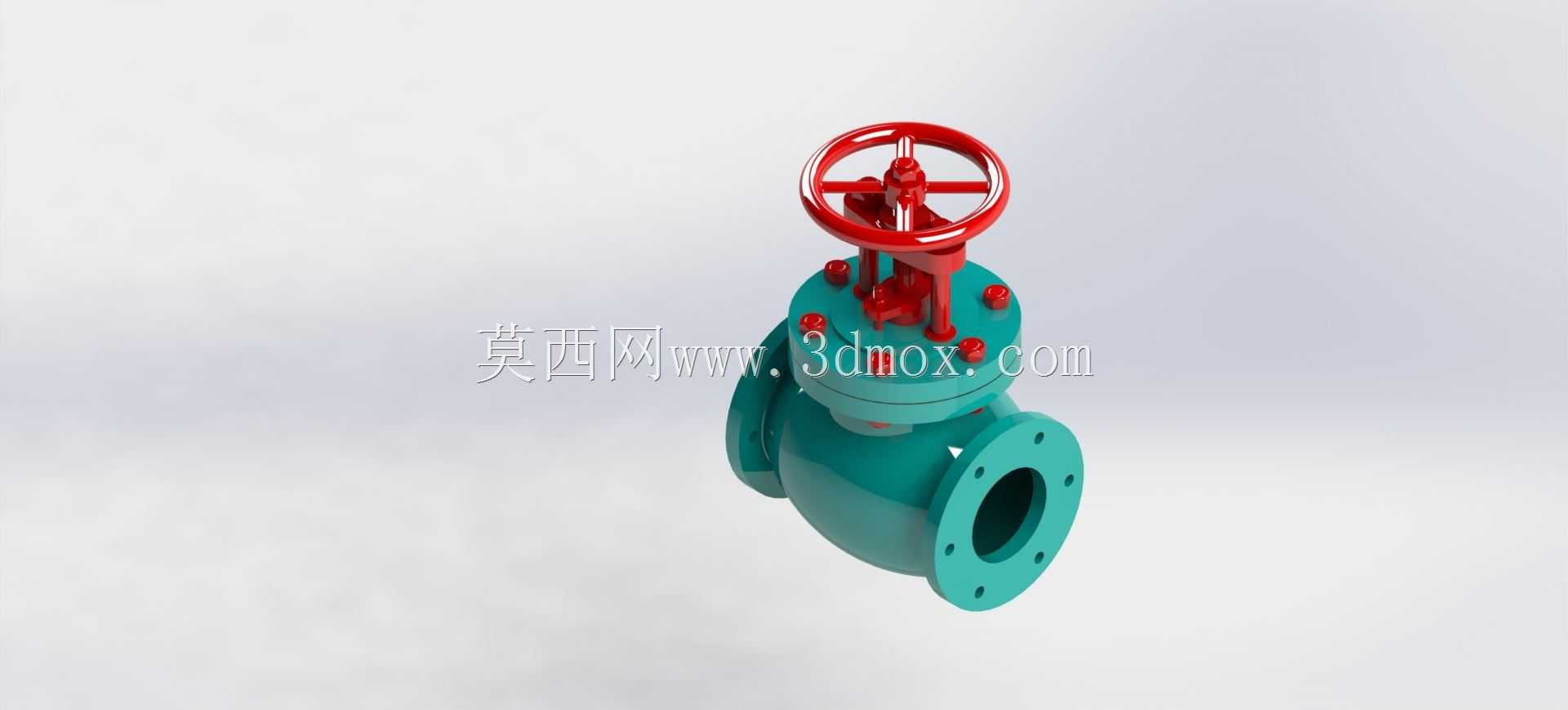

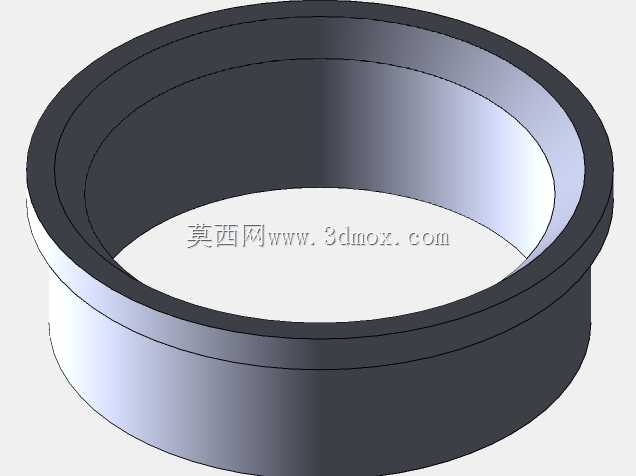

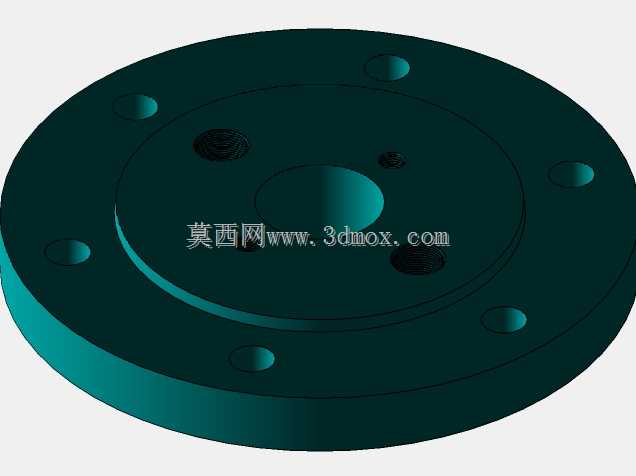

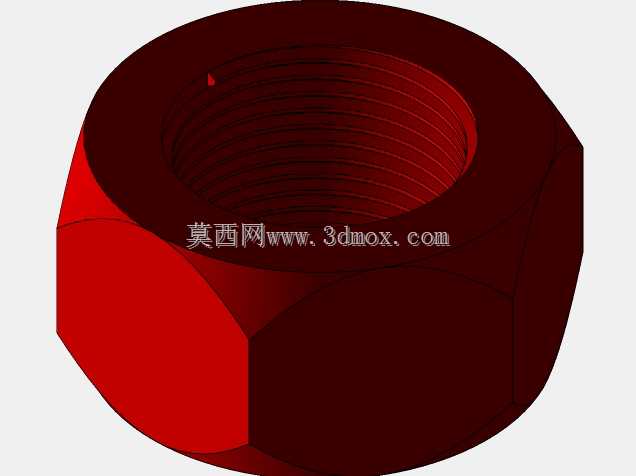

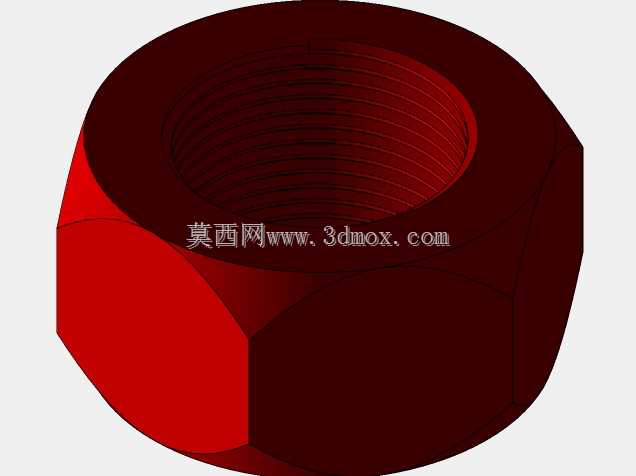

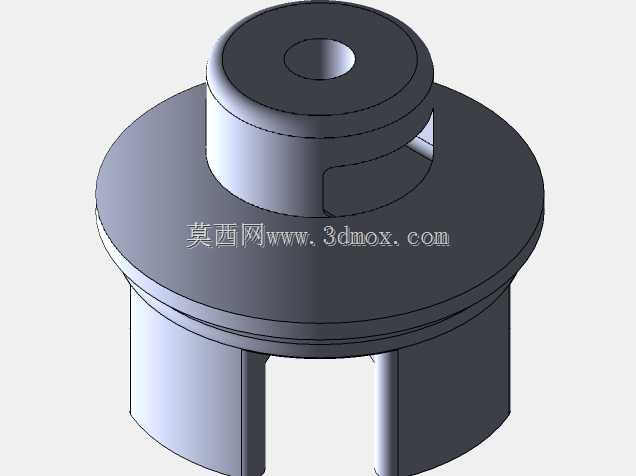

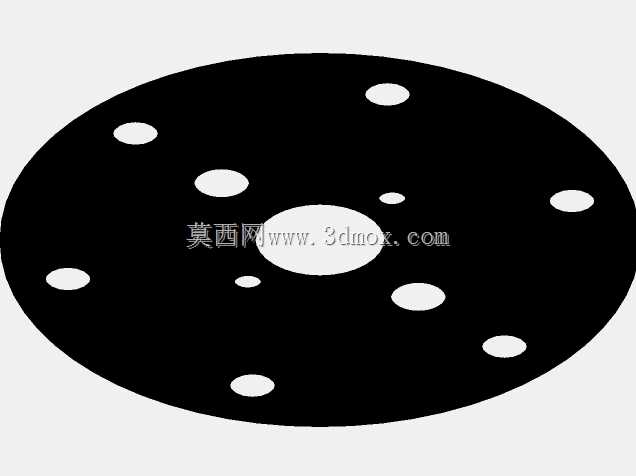

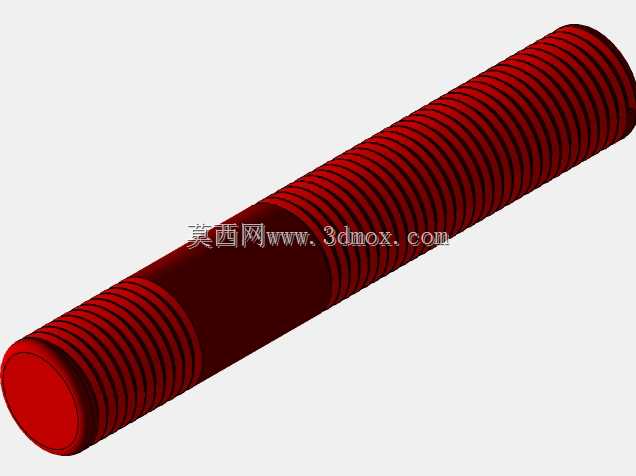

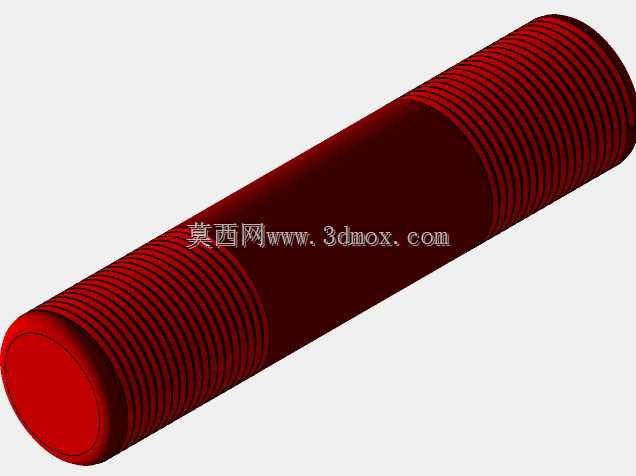

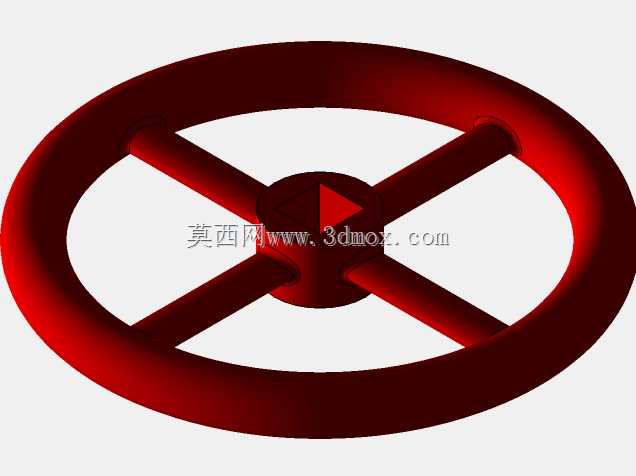

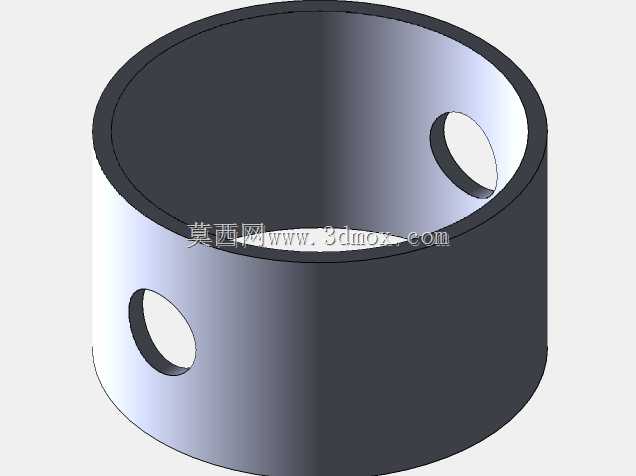

操作部分采用顶部手轮驱动，手轮直径匹配操作力矩需求，日常开关不需要加力杆就能完成操作，手轮下方的阀杆采用明杆结构，阀杆的升降行程直接对应阀门的开关状态，现场巡检人员一眼就能判断阀门开度，不需要额外加装开度指示装置。阀盖与阀体的连接采用螺栓紧固，中间加密封垫片，中法兰位置的螺栓排布均匀，压紧力分布一致，能避免介质从阀盖结合面泄漏。阀瓣与阀座的密封面采用堆焊硬质合金的结构设计，耐磨耐冲蚀，长期开关也能保证密封性能，阀瓣的导向结构在阀体内腔做了定位筋，开关过程中阀瓣不会偏移，保证密封面能完全贴合。

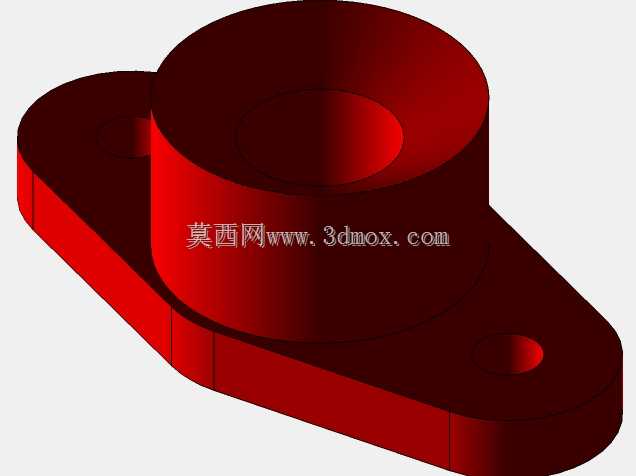

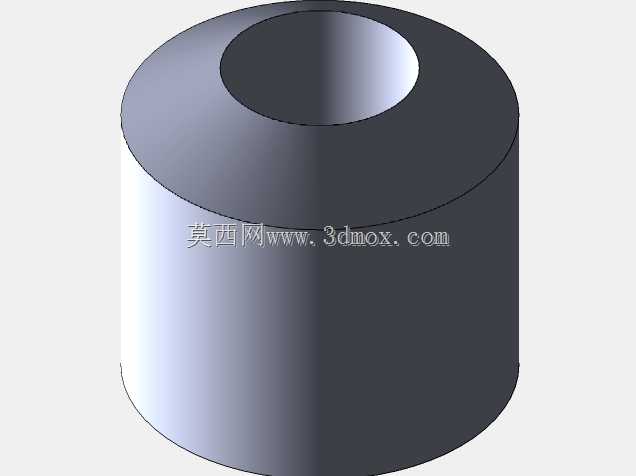

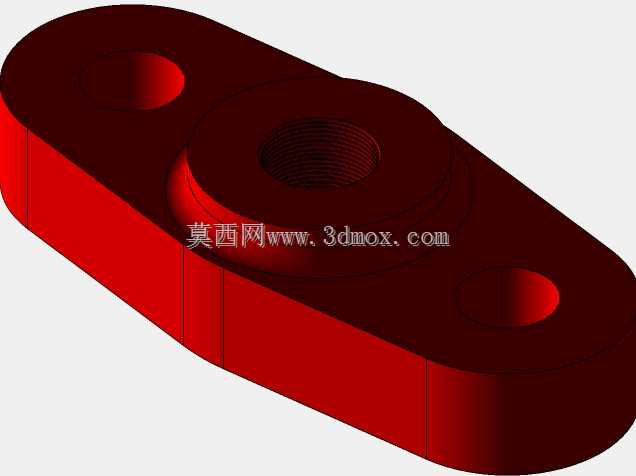

填料函部分设计在阀盖上部，采用多层填料密封结构，压盖通过两个螺栓压紧填料，日常维护时不需要拆下整个阀门，只需要拧紧压盖螺栓或者更换填料就能解决阀杆位置的泄漏问题，大幅降低现场维护的工作量。整体外形结构紧凑，手轮的最高位置距离阀体中心的高度符合现场操作的人机工程要求，不需要登高或者俯身就能完成开关操作，阀体两侧的法兰端面平行度、同轴度都在建模时做了公差约束，安装后不会出现管路别劲的情况，能适配水平、垂直等多种管路安装方向，不管是主干管路还是分支管路都能使用。
