小型外螺纹连接式溢流安全阀结构设计

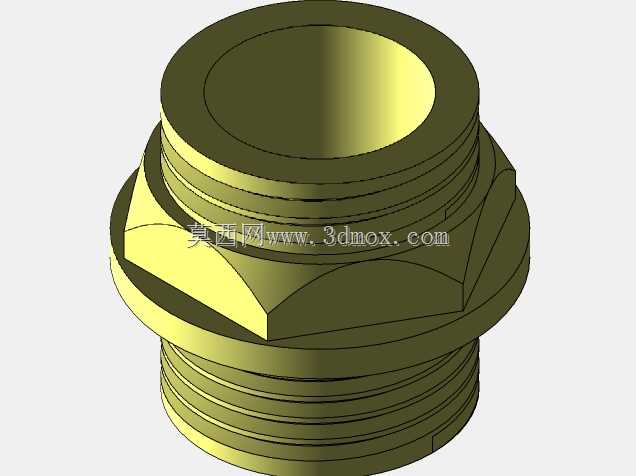

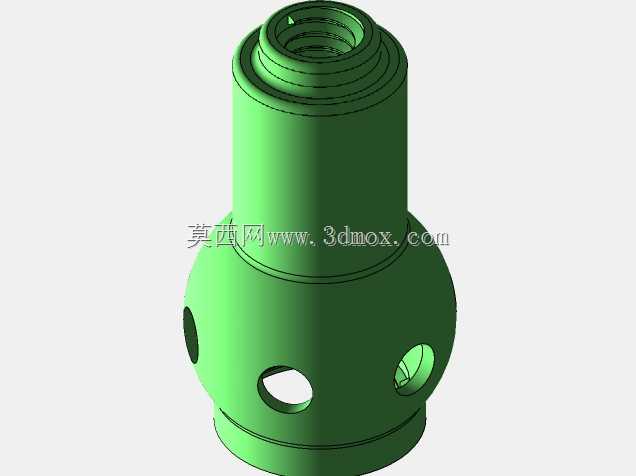

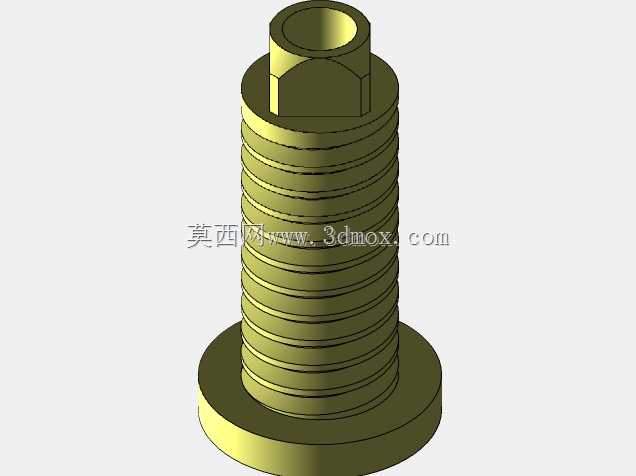

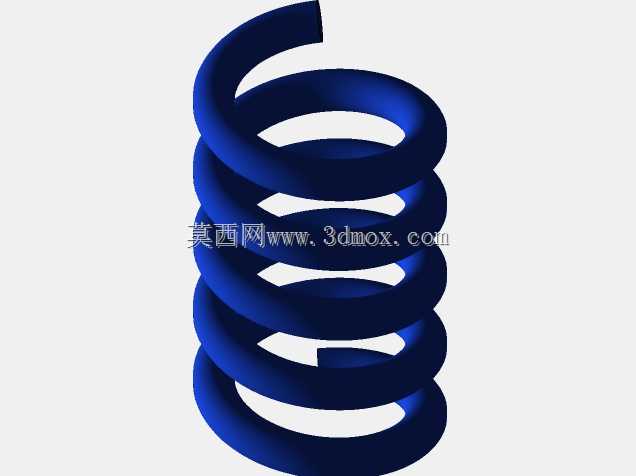

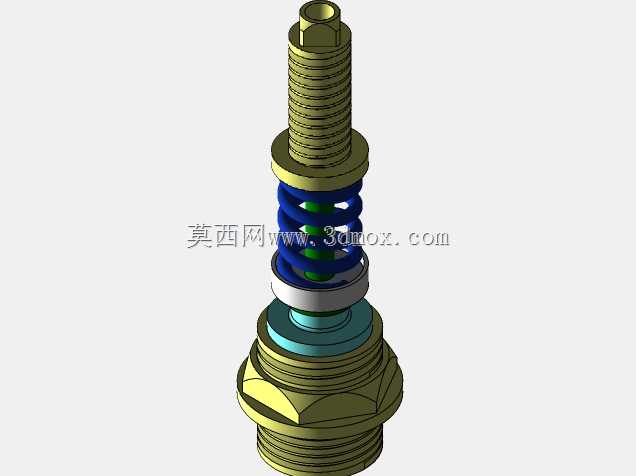

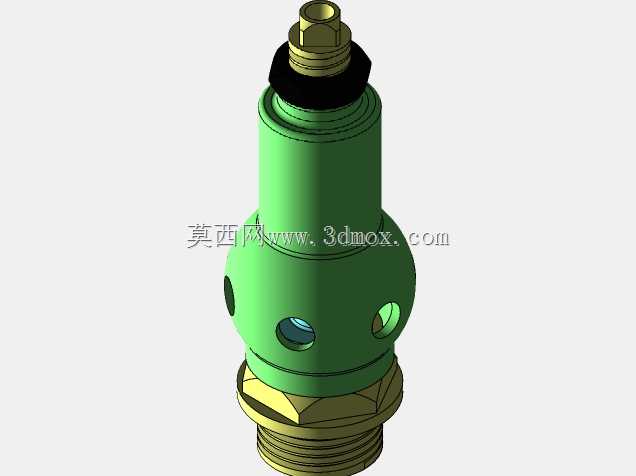

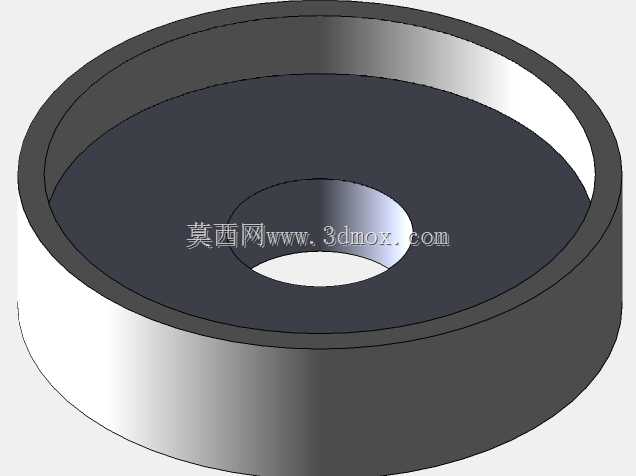

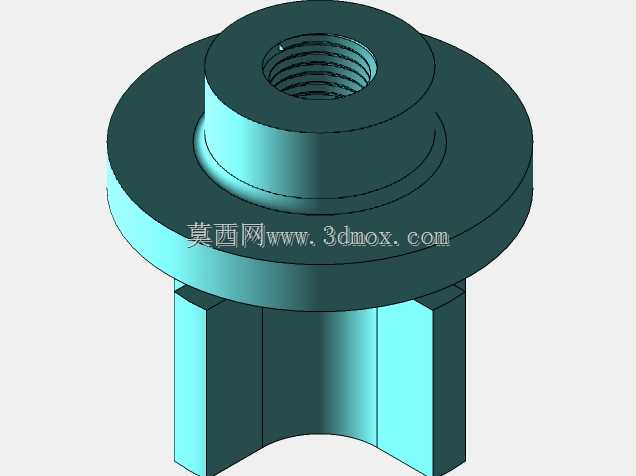

这款阀件主要应用在小型气动、低压液压回路以及小型承压储液容器的压力超限防护场景，在空压机支路、小型润滑系统、便携式承压罐体上十分常见，核心作用是当系统内部压力超过设定阈值时，自动开启泄压通道，将多余介质排出，待压力回落至安全区间后自动复位密封，避免管路、容器因超压出现破裂、密封失效甚至爆漏的风险。从结构设计来看，整体采用直动式弹簧加载结构，顶部的调节螺母配合锁紧结构可对弹簧预紧力进行调整，以此设定泄压开启的压力值，调整到位后通过顶部的锁紧螺母锁死，防止设备运行过程中因振动导致设定值偏移。阀体下部采用外螺纹连接结构，可直接拧入对应规格的管路或容器接口上，下部的六角结构方便安装时使用扳手施加扭矩，保证连接密封可靠性，无需额外设计安装支架，适配紧凑空间的安装需求。阀体中部周向开设的多个径向通孔是泄压介质的排出口，当阀瓣被高压介质顶开时，内部介质可通过这些通孔快速向四周排出，泄压响应速度快，不会出现排流不畅导致的压力持续攀升问题。阀体外表面做了圆滑过渡处理，没有尖锐棱角，既避免安装使用过程中划伤操作人员，也能减少应力集中，提升阀体在承压工况下的结构强度。上部的密封结构采用多级配合设计，阀瓣与阀座的密封面做了精加工处理，保证正常工况下的密封性能，不会出现介质渗漏问题，外侧的密封件可阻挡外界灰尘、杂质进入阀内部，避免弹簧、阀瓣卡滞导致的功能失效。从安装边界来看，整体轴向尺寸紧凑，径向最大尺寸集中在中部泄压段，安装时只需预留出对应螺纹的拧入深度，以及中部泄压孔周边的排流空间即可，不需要额外的大尺寸安装空间，非常适合集成在小型化的流体设备内部。设计过程中充分考虑了工况适配性，弹簧的选型匹配了常用的低压泄压区间，阀体的过流通道尺寸经过核算，可满足小流量系统的泄压排量需求，不会出现排量不足导致的超压问题，各零部件的配合公差经过合理设定，既保证活动部件动作顺畅，不会出现卡涩，也能控制加工难度，适配常规的机加工工艺，不需要特殊的加工设备即可完成生产。
