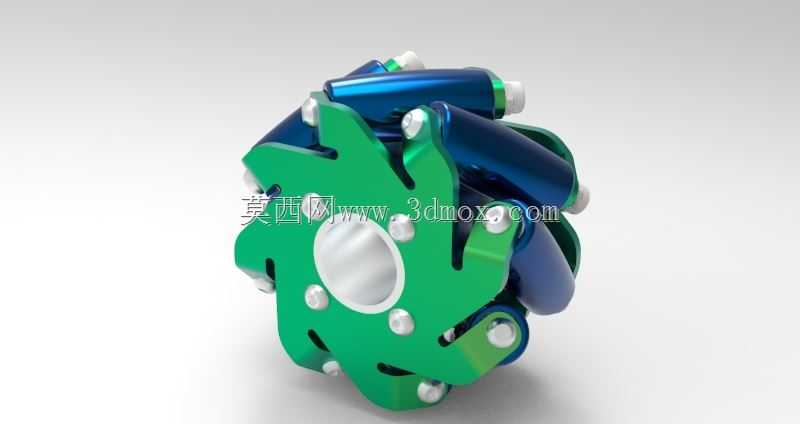

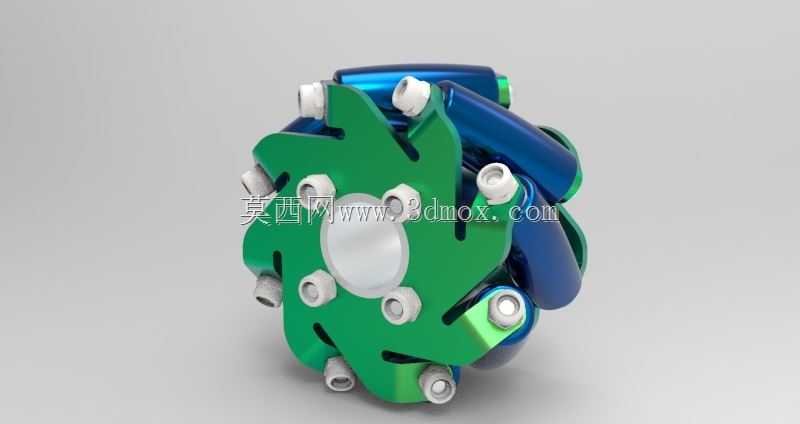

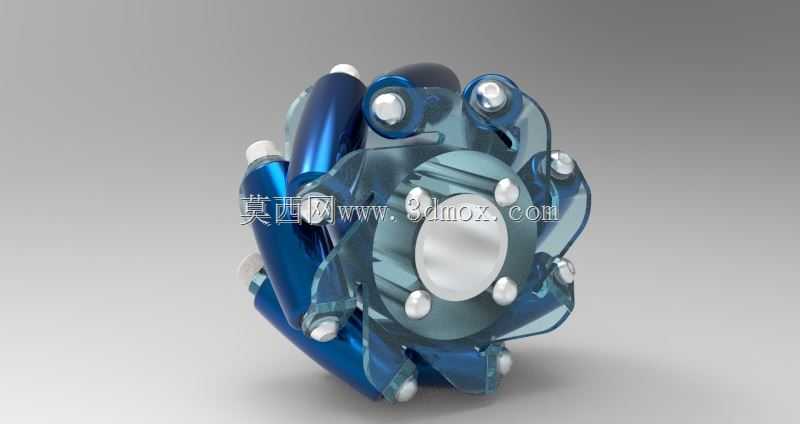

全向移动麦克纳姆轮结构设计

　　这款麦克纳姆轮的辊子采用交错斜置布局，辊子轴线与轮毂主轴线呈45度夹角，区别于传统脚轮的单点接触设计，每个辊子的外轮廓包络面与轮毂理论回转圆柱面完全重合，保证轮组在承载状态下始终有至少三个辊子与地面接触，避免行走过程中出现颠簸或高度差跳变。轮毂中心设置标准安装法兰，法兰端面加工有定位止口与均布安装孔，可直接适配市面上多数AGV底盘的驱动输出轴，安装时需保证轮组安装平面与底盘基准面的平行度公差控制在0.1mm以内，避免辊子偏磨导致的行走精度下降。在实际产线应用中，这类轮组常被用于窄通道作业的AGV、智能仓储转运小车以及精密设备对接平台，无需预留传统车轮的转弯半径，可直接实现横向平移、原地旋转、斜向行进等全向动作，

　　能在宽度仅比车体宽100mm的通道内完成精准对位，大幅提升仓储空间的利用率。设计过程中，辊子内部采用微型深沟球轴承作为转动支撑，轴承内圈与辊子芯轴过盈配合，芯轴两端通过锁紧螺钉固定在轮毂的辐条支架上，每个辊子可独立绕自身轴线自由转动，当轮毂被驱动旋转时，接触地面的辊子会将轮毂的旋转力矩分解为轴向与径向两个方向的分力，通过四个轮组的转速与转向差速配合，即可合成任意方向的行走合力。考虑到不同场景的承载需求，轮毂辐条采用等强度镂空结构，在保证整体结构刚度的前提下降低轮组自重，辊子外层包覆高弹性聚氨酯材料，既能提供足够的地面摩擦力避免打滑，又能吸收行走过程中的微小震动，保护转运过程中的精密元器件不受冲击。需要注意的是，

　　这类轮组对地面平整度有一定要求，适用场景的地面高度差不宜超过2mm，否则容易出现个别辊子悬空导致的动力损失，日常维护时需定期清理辊子缝隙内的杂物，避免异物卡滞影响辊子的自由转动，四个轮组的安装位置需严格按照矩形对称布局，对角线轮组的辊子倾斜方向保持一致，才能保证全向移动的控制精度。
