内燃机活塞连杆组件结构设计

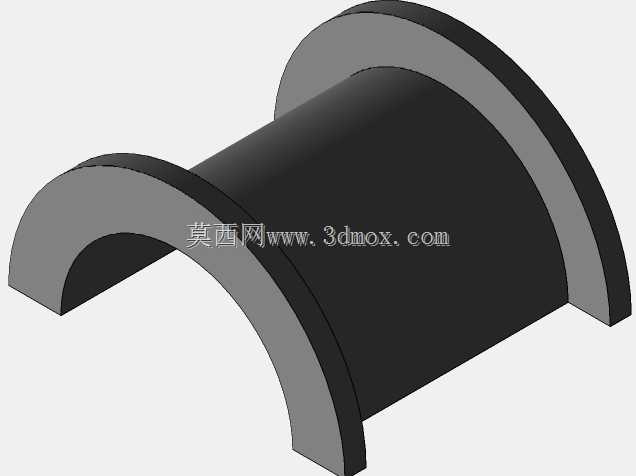

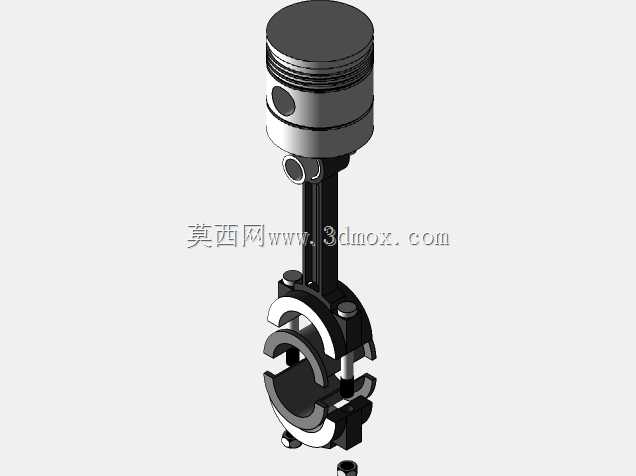

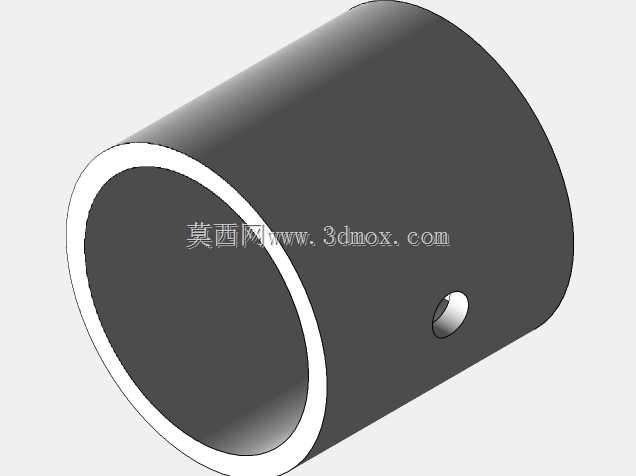

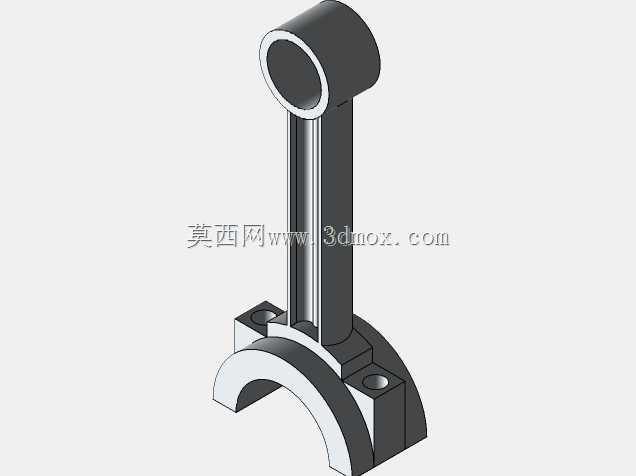

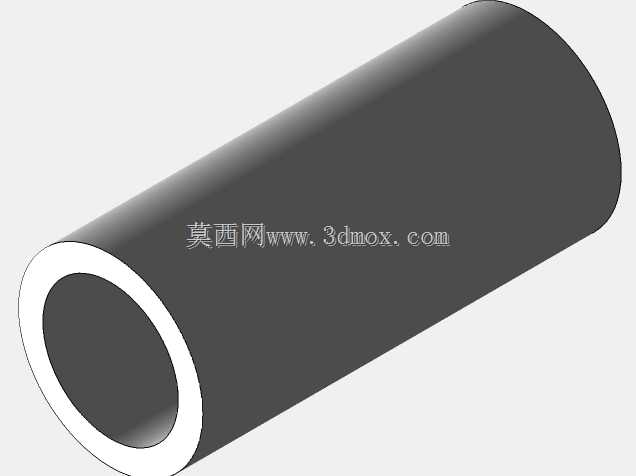

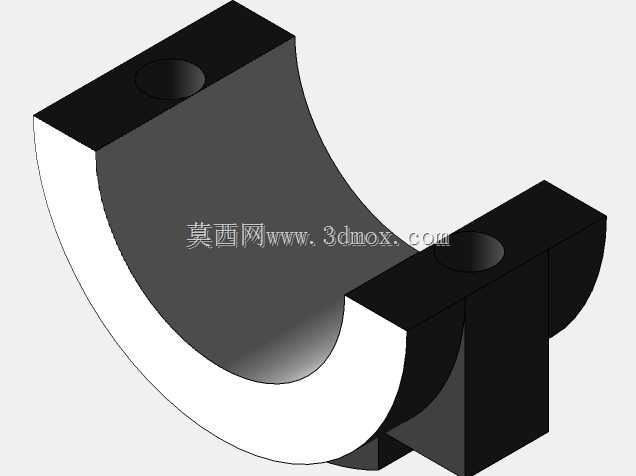

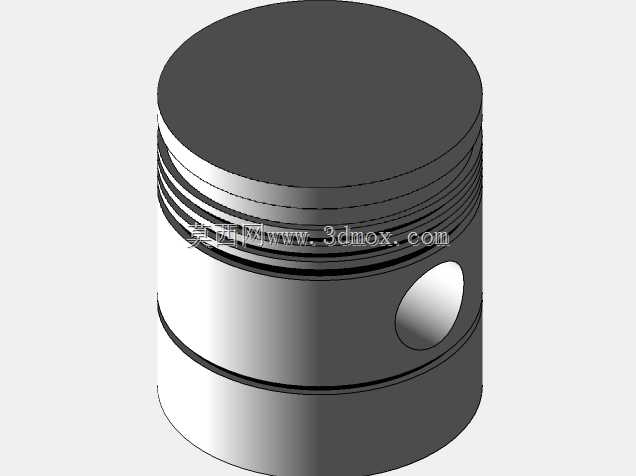

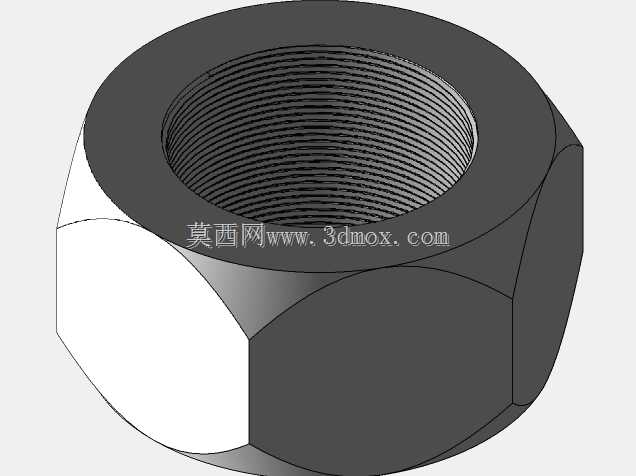

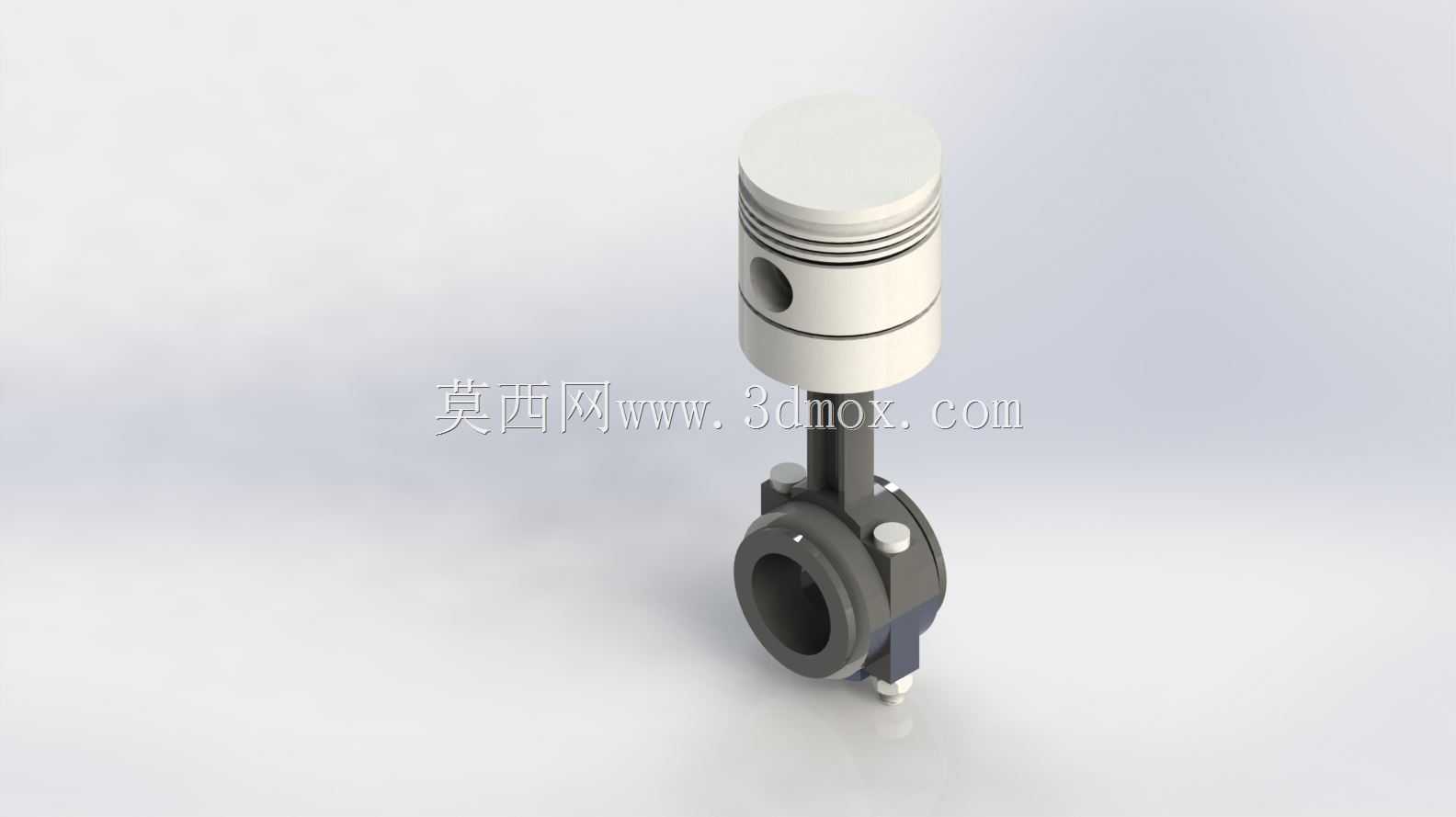

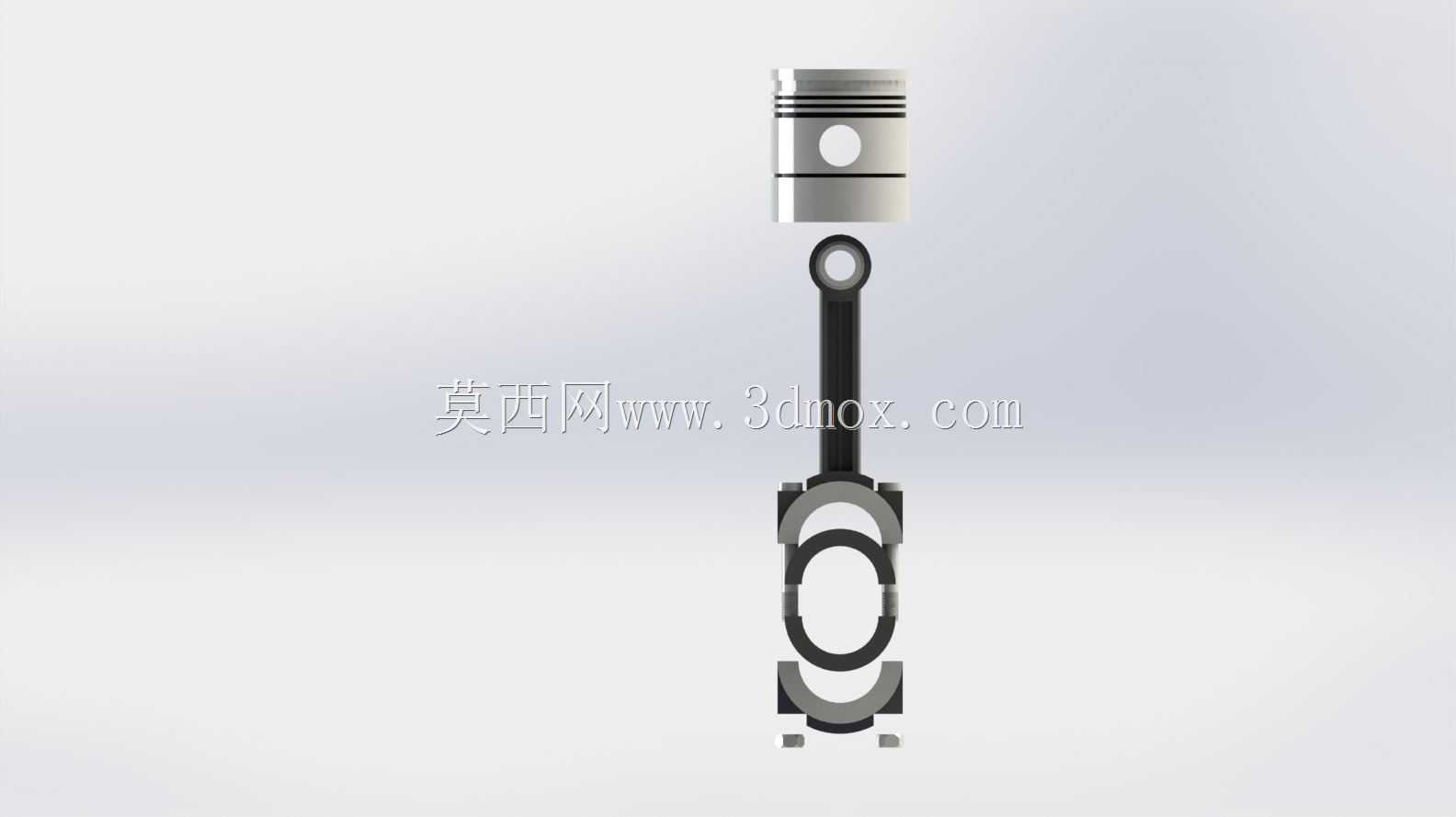

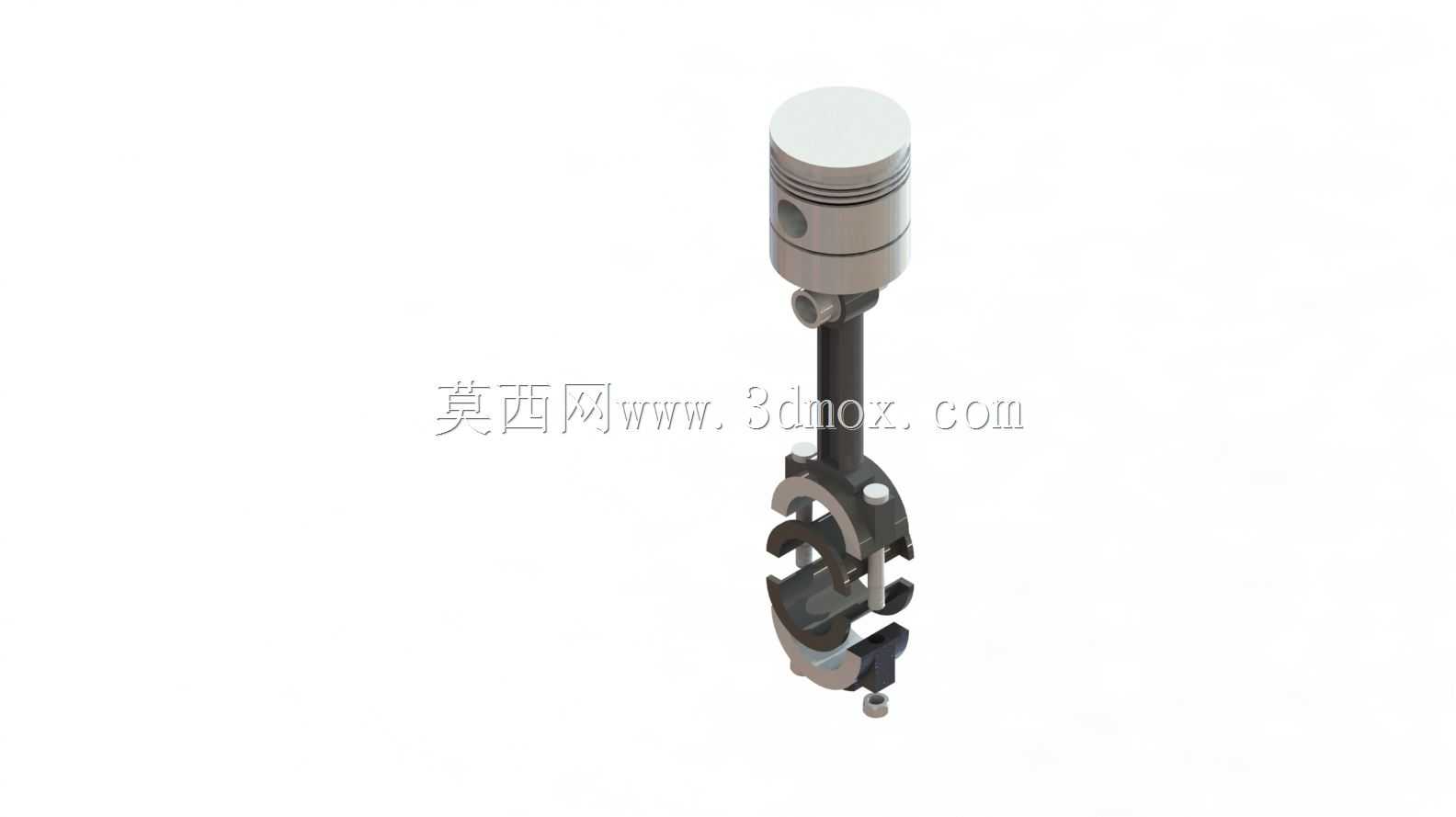

这套活塞连杆组件是往复式内燃机核心运动转换部件，日常在车用汽油机、小型柴油机、通用动力机组里都能见到这类结构的应用，负责把燃烧室内燃气爆发产生的直线往复推力，转化为曲轴旋转的扭矩输出，是动力输出路径里必不可少的传力构件。从结构设计逻辑来看，活塞部分采用了典型的筒式活塞造型，顶部的平端面直接承接燃烧室燃气压力，头部预留的环槽结构用于安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞销座的同轴度设计是建模时的重点，需要保证活塞销安装后与活塞轴线垂直，避免活塞运动过程中出现偏磨、敲缸的问题。连杆部分采用了分体式大头结构，通过连杆螺栓把连杆盖与杆身紧固，这种设计是为了能顺利穿过气缸完成装配，大头内孔用于安装轴瓦与曲轴连杆轴颈配合，小头则通过活塞销与活塞连接，杆身的工字型截面是兼顾强度与轻量化的经典设计，在往复高速运动中能有效降低惯性力，同时保证足够的抗弯、抗扭刚度，承受活塞传递的爆发压力与往复惯性力的交变载荷。实际安装过程中需要严格控制几个边界尺寸：活塞的外径需要与对应气缸内径保持规定的配合间隙，间隙过小会导致热膨胀后活塞卡滞在气缸内，间隙过大则会出现密封不良、敲缸异响的问题；连杆大小头的中心距直接影响发动机的压缩比与活塞行程，建模与加工时都需要严格保证尺寸公差；连杆大头的剖分面定位精度会直接影响轴瓦的配合间隙，装配时螺栓的预紧力需要按照工艺要求控制，避免出现连杆盖松动、轴瓦烧蚀的故障。这套组件的运动特性需要匹配对应曲轴的曲柄半径，活塞在上止点、下止点位置时，需要与气缸盖、曲轴平衡块保留足够的安全间隙，避免运动干涉。在做结构校核时，需要重点关注连杆杆身的应力集中区域，尤其是大小头与杆身的过渡位置，长期承受交变载荷容易出现疲劳断裂，建模时的过渡圆角设计不能随意简化，否则会直接影响部件的实际使用寿命。活塞裙部的型线设计也需要考虑热态变形量，工作状态下活塞受热膨胀，裙部的椭圆造型能保证热态下与气缸壁均匀贴合，减少拉缸风险。
