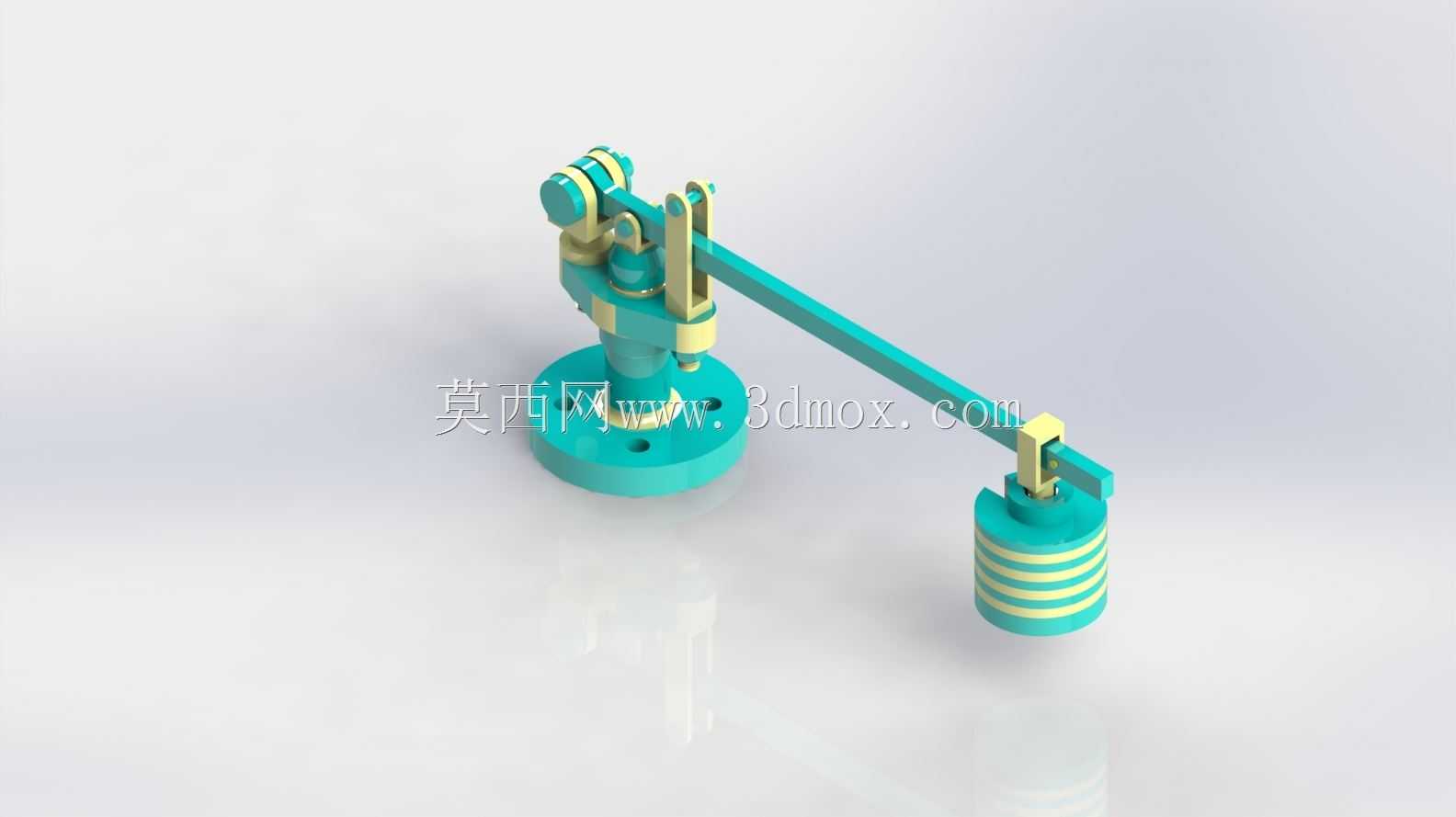

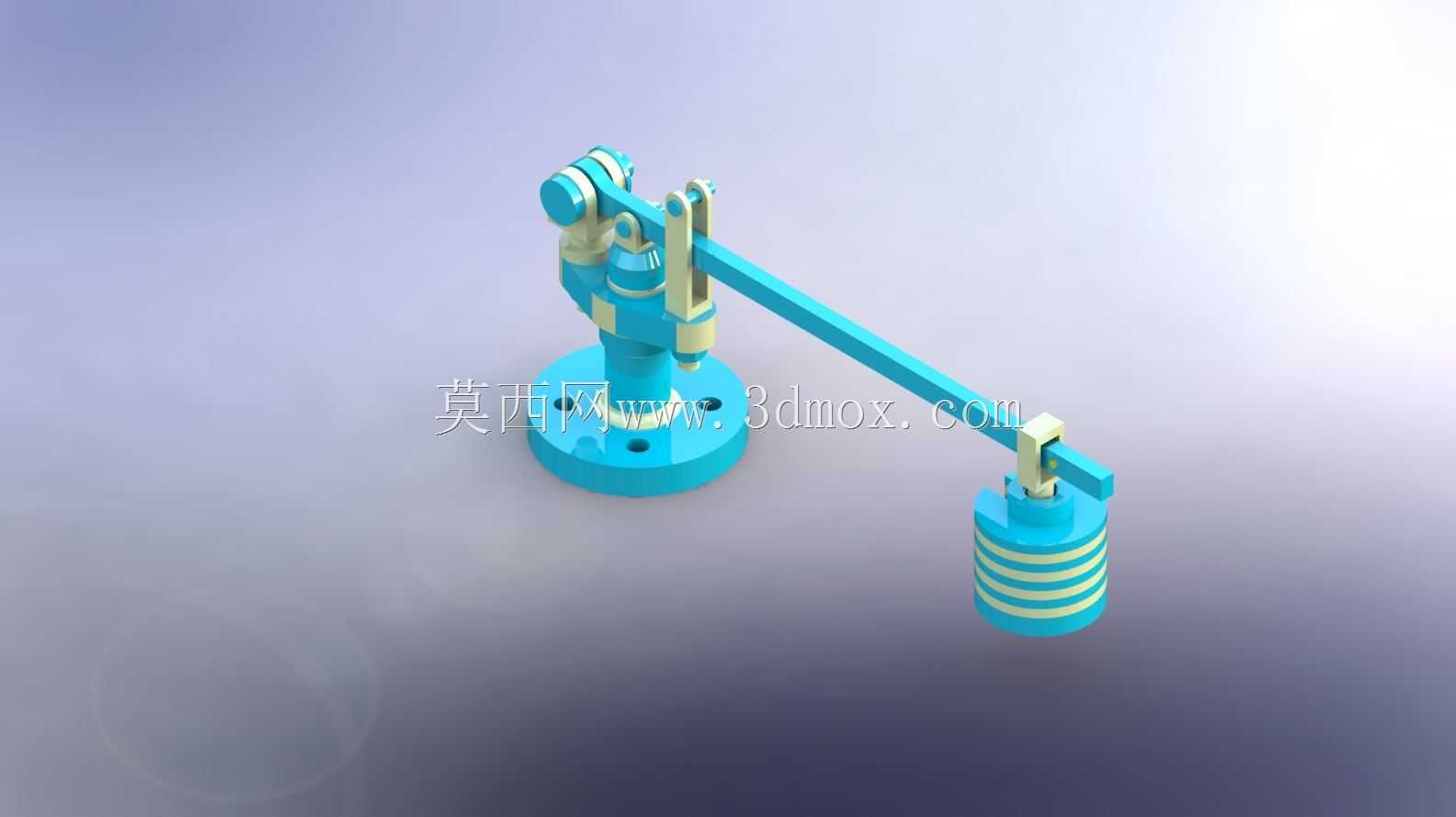

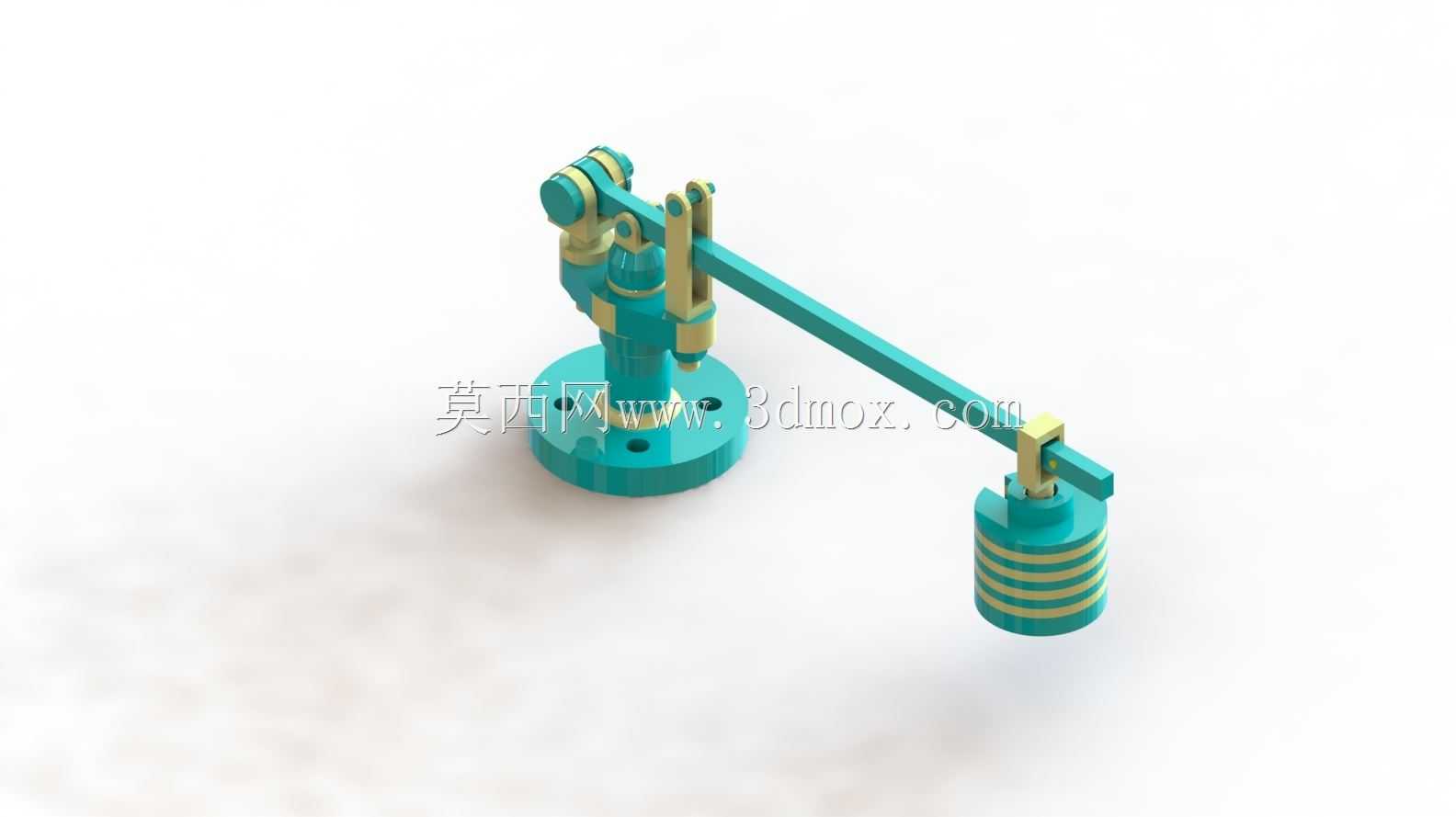

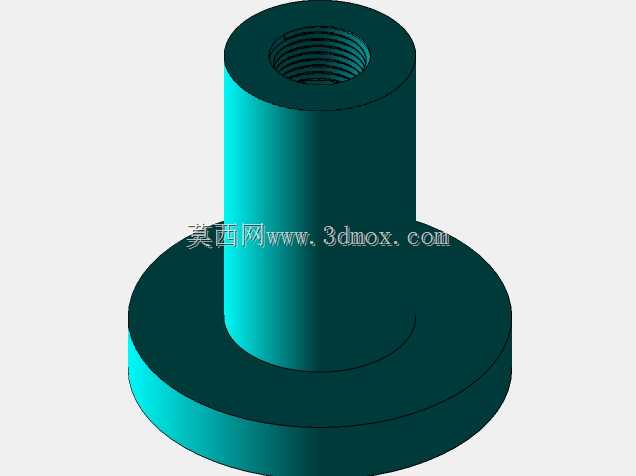

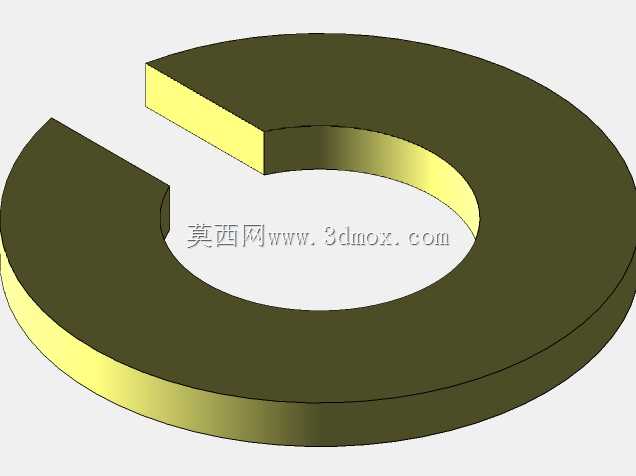

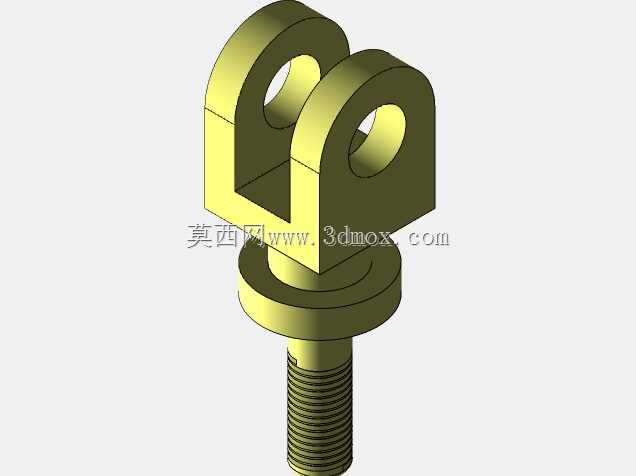

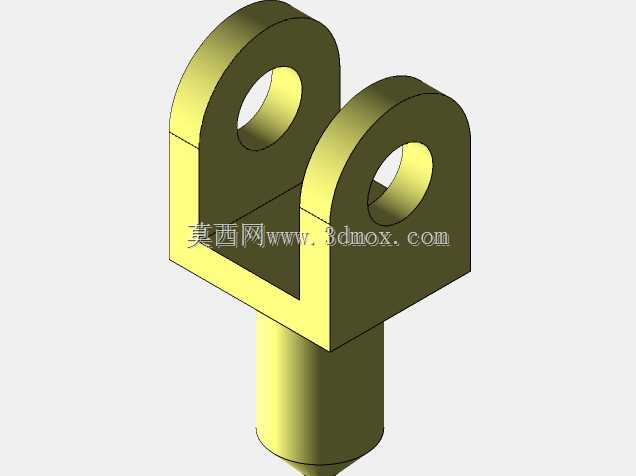

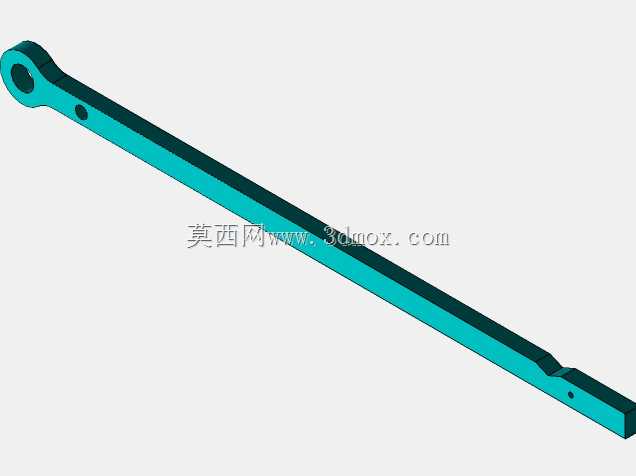

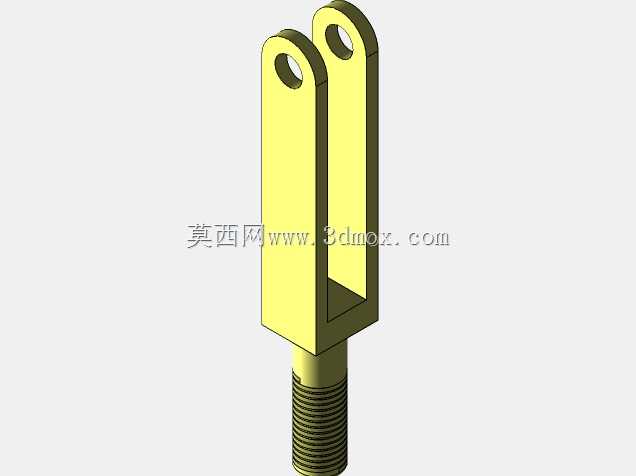

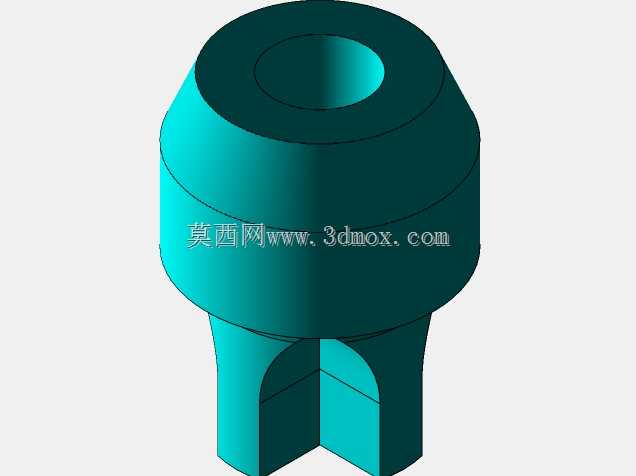

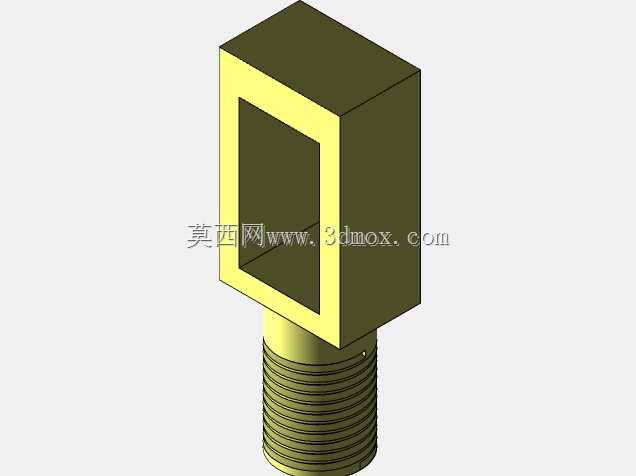

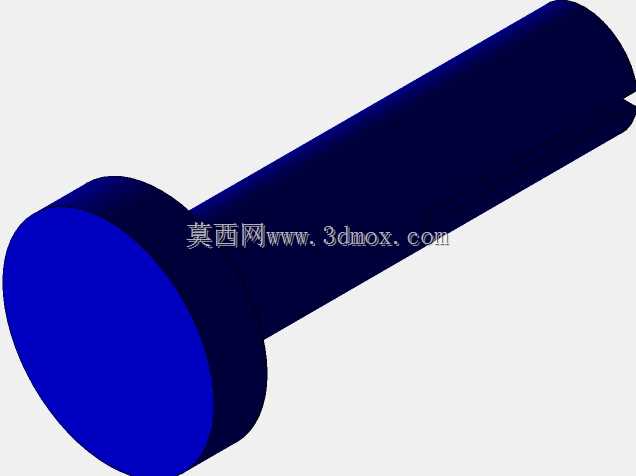

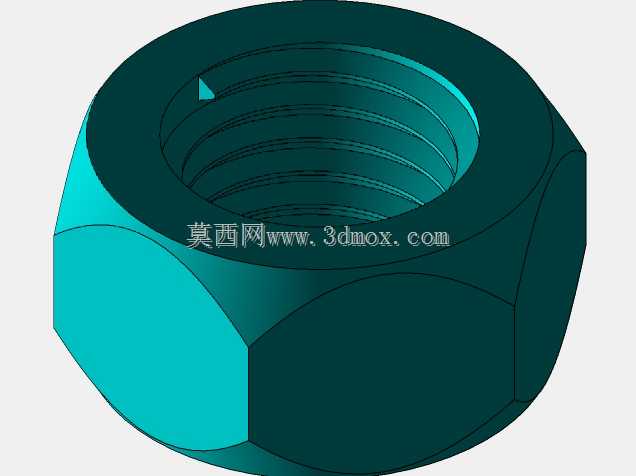

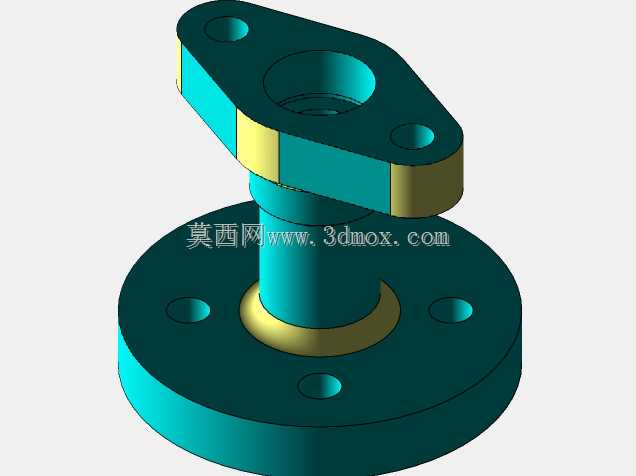

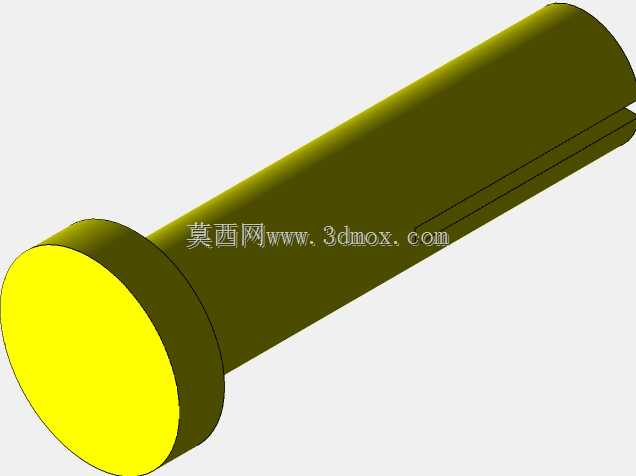

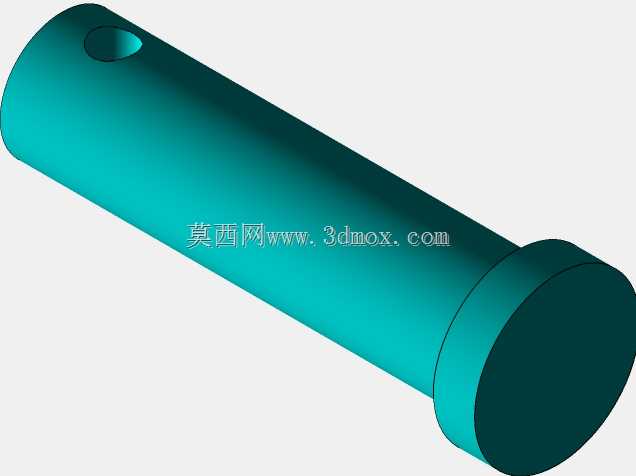

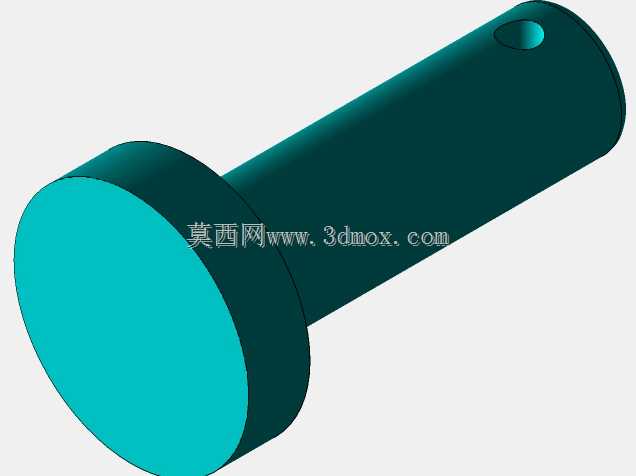

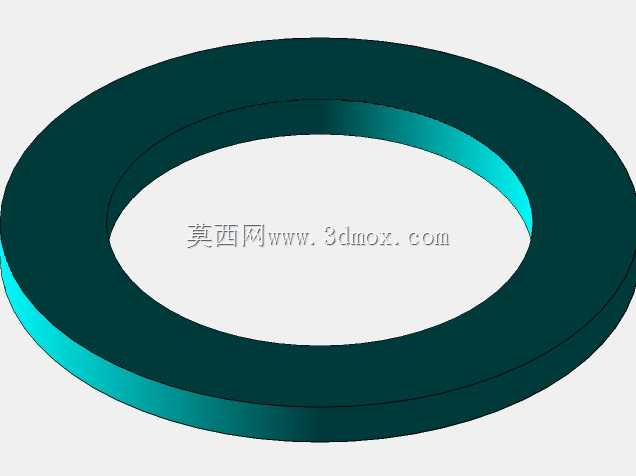

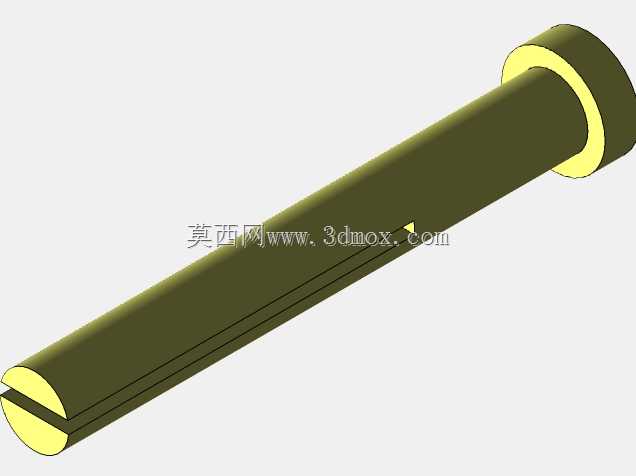

重锤杠杆式工业压力泄放安全阀结构

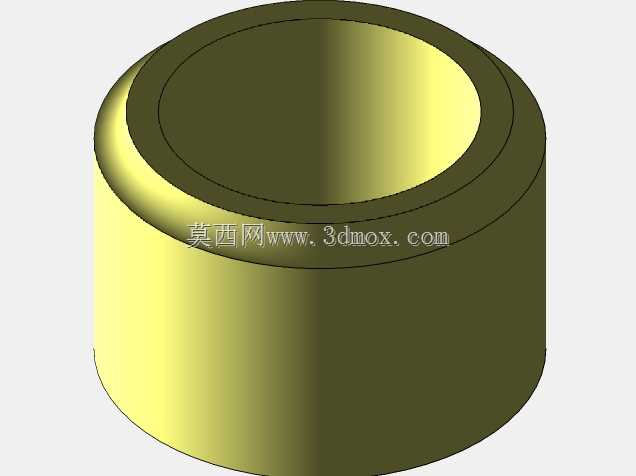

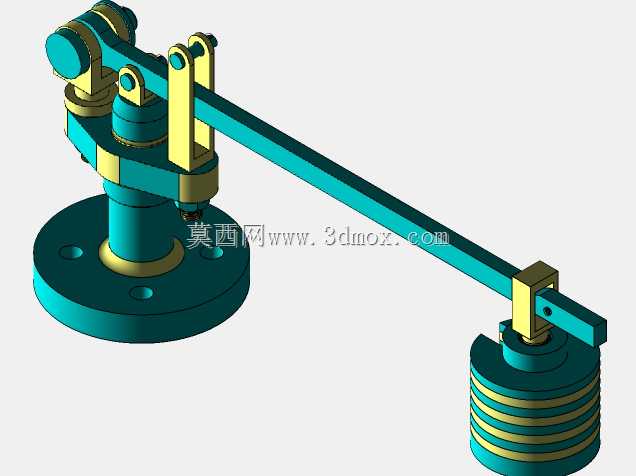

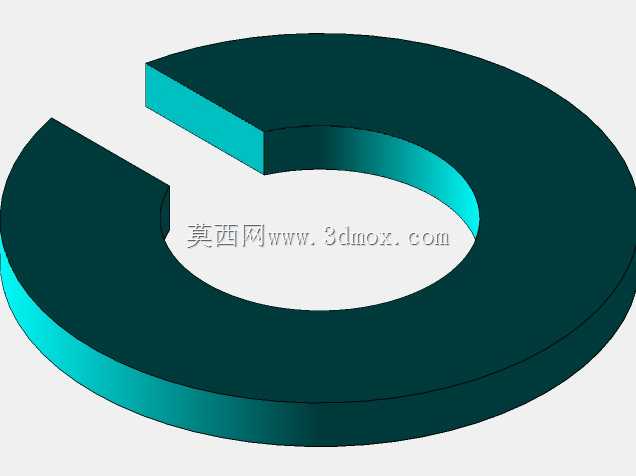

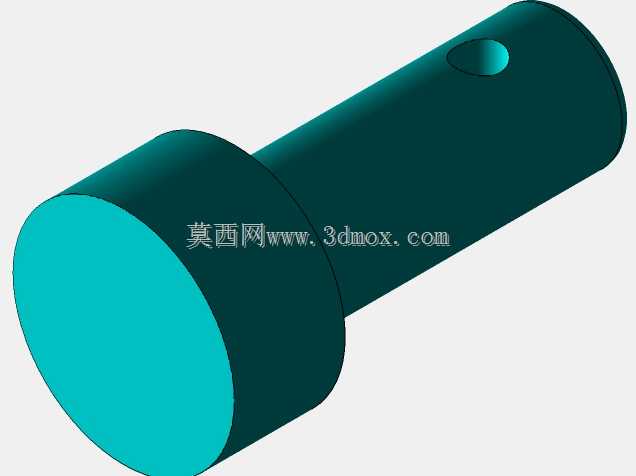

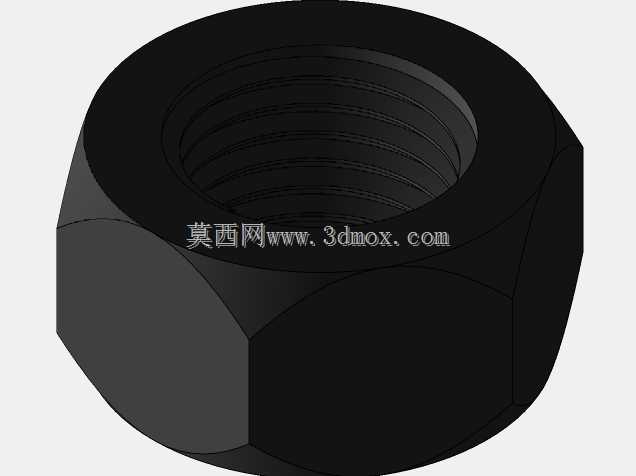

这类重锤杠杆结构的压力泄放装置，常被布置在承压锅炉、中低压工业储罐、蒸汽输送管网的顶部或分支管路节点，核心作用是在密闭系统内部压力超过设定安全阈值时，自动开启泄放多余承压介质，待系统压力回落至额定工作区间后自动回座密封，避免容器、管路因超压出现开裂、爆管等生产安全事故。不同于弹簧式安全阀依靠弹簧预紧力平衡阀瓣压力的结构，这款产品通过杠杆力矩放大原理，将重锤的重力转化为阀瓣的密封压紧力，调整重锤在杠杆上的固定位置即可灵活改变泄放压力的设定值，适合压力波动小、泄放压力要求稳定的中低压工况，且结构动作可靠性高，对介质洁净度的敏感度低于弹簧结构，不会出现弹簧长期受高温介质影响出现应力松弛、预紧力偏移的问题。从结构设计逻辑来看，建模时优先保证阀座与阀瓣的密封面同轴度，杠杆的铰接支点采用间隙配合的销轴结构，预留足够的转动余量避免卡涩，重锤部分设计为带定位卡槽的叠层结构，既可以通过增减重锤片调整总配重，也能通过卡槽与杠杆上的刻度定位槽配合，保证配重位置固定不发生滑移，避免运行中因设备振动导致泄放压力值偏移。安装边界上，阀座底部采用标准法兰连接结构，法兰端面的密封槽尺寸匹配通用管路法兰标准，可直接与对应通径的管路法兰对接，安装时需保证阀杆处于垂直状态，杠杆延伸方向预留不小于杠杆总长度1.2倍的操作维护空间，方便后期调整配重、校验泄放压力，重锤下方预留足够的垂直活动空间，避免阀门开启时重锤触碰周边管线或设备结构。整体结构没有复杂的精密传动部件，拆解维护难度低，日常巡检仅需检查铰接销轴的润滑状态、重锤定位销是否松脱、密封面是否存在介质渗漏即可，建模过程中对杠杆的受力截面做了等强度优化，在保证杠杆刚度满足力矩传递要求的前提下，适当削减非受力区域的材料厚度，降低整体结构自重，同时避免杠杆长期受力出现弯曲形变，影响压力控制精度。
