超宽带微带PCB天线结构设计方案

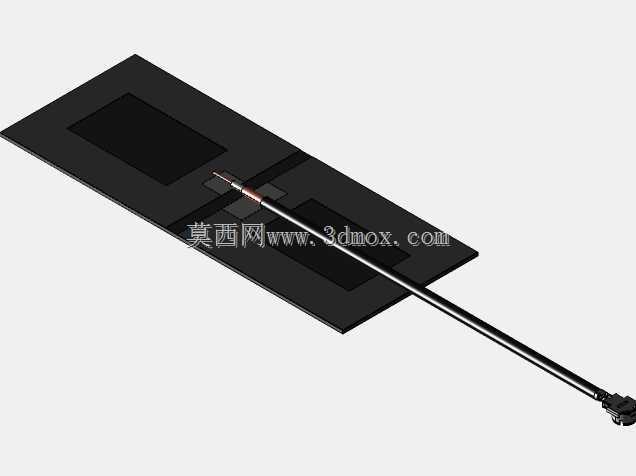

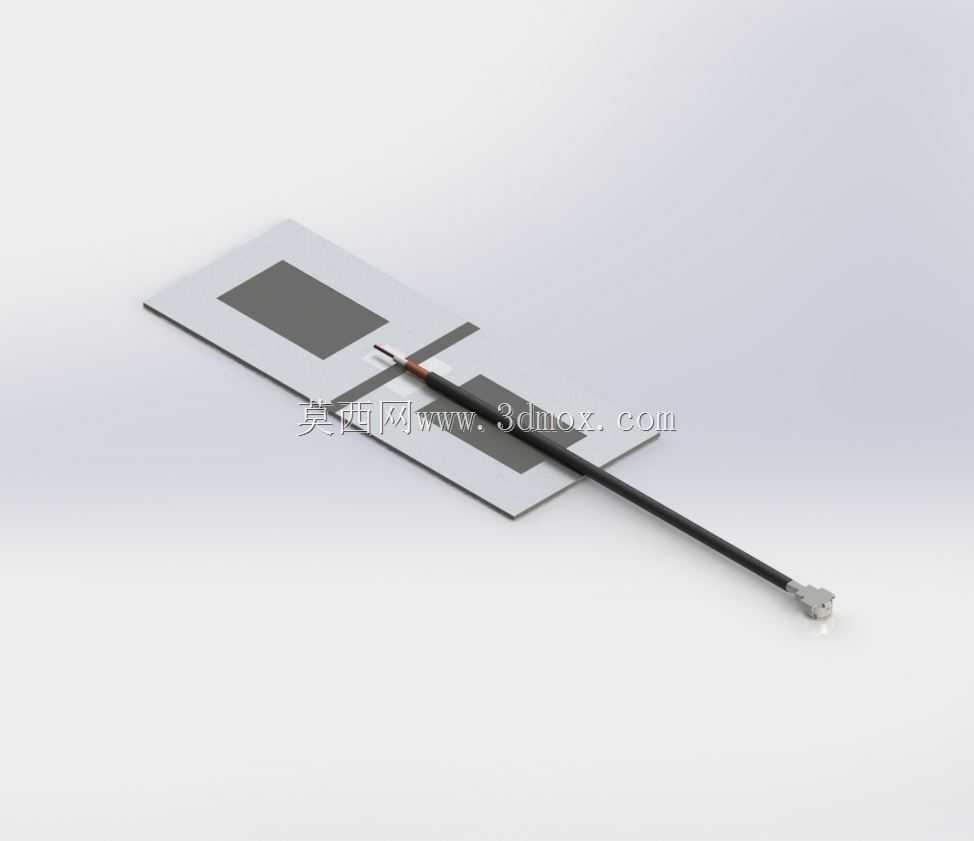

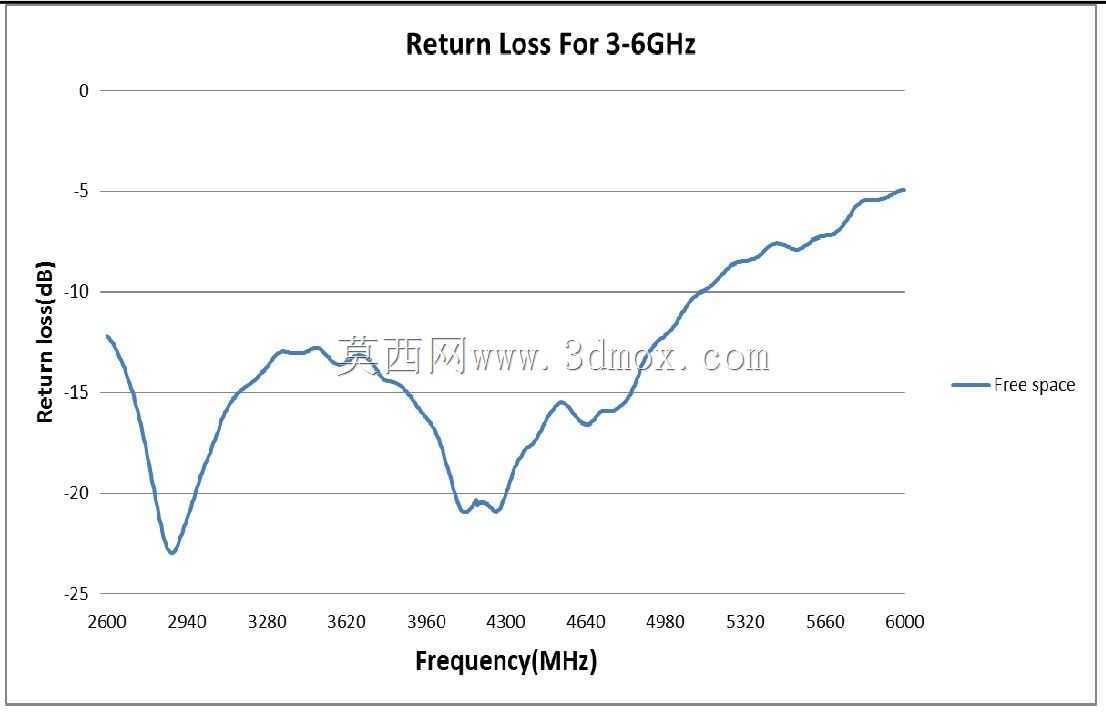

　　在室内高精度定位、短距离高速无线传输、车载雷达感知、工业物联网节点组网等场景中，超宽带射频前端的天线选型直接决定整套系统的信号覆盖范围、抗干扰能力与定位精度，微带PCB形式的UWB天线凭借剖面低、易集成、一致性好的特点，成为当前紧凑型无线通讯设备的主流选型方向。这款天线采用标准FR-4基材作为辐射载体，通过微带线馈电结构实现超宽频段内的阻抗匹配，辐射贴片采用开槽耦合的设计思路，在不增加整体板面尺寸的前提下拓展工作带宽，覆盖UWB通讯常用的3.1GHz-10.6GHz频段范围，全频段内驻波比控制在合理区间，可满足不同信道的通讯使用需求。天线末端集成标准U.FL射频同轴连接器，可直接适配常规同轴线缆与射频前端模块的接口，

　　无需额外设计转接结构，连接器与馈线的焊接位置做了阻抗过渡处理，避免信号在连接节点处出现反射损耗。从安装边界来看，天线整体为薄型片状结构，整体厚度不超过1mm，馈线出线方向可根据设备内部布局做小范围调整，安装时仅需预留对应尺寸的平整贴装区域，远离金属遮挡构件即可保证辐射效率，无需额外的结构固定件，可通过背胶直接贴装在设备壳体内部的非金属支撑结构上。设计过程中充分考虑了同系列替代连接器的兼容适配性，可兼容同规格的UMC、MHF系列微型射频连接器，更换连接器时仅需调整馈电点的焊盘尺寸，无需改动辐射贴片的整体结构，大幅降低衍生型号的设计迭代周期。针对实际装配中可能出现的线缆拉扯问题，馈线与PCB板的连接位置做了应力释放设计，

　　可承受常规装配过程中的线缆弯折拉力，避免焊点脱落导致的信号中断问题。辐射方向图在工作频段内保持全向辐射特性，可满足设备在任意摆放姿态下的信号收发需求，适配手持终端、定位基站、可穿戴设备等不同形态的终端产品结构设计需求。
