超宽带射频识别混合天线结构设计

　　在室内被动定位与身份识别场景中，传统单频段天线往往存在信号覆盖盲区、多径干扰抑制能力弱的问题，无法同时满足远距离身份读取与高精度定位的双重需求，这款混合天线正是针对这类工程痛点完成的结构设计。从实际部署场景来看，这类天线可集成在仓储货位标签、室内人员定位胸牌、智能资产追踪贴等终端内，适配室内复杂电磁环境下的信号收发需求，既可以完成常规UHF频段的RFID标签身份信息读取，也能支撑UWB频段的高精度测距定位，解决了过往场景中需要分别部署两类天线带来的空间占用大、集成难度高的问题。

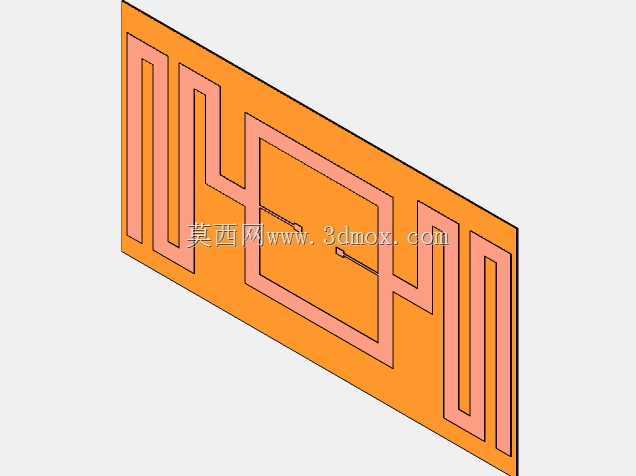

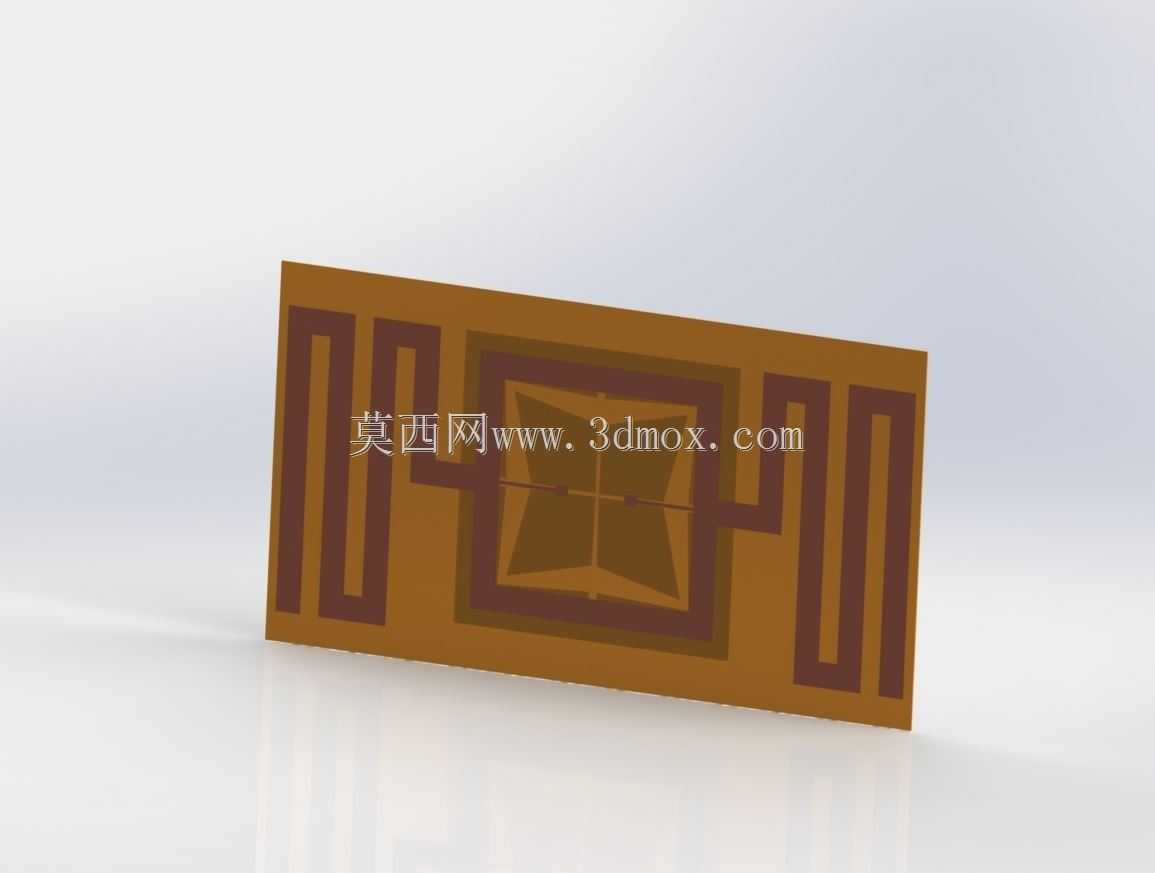

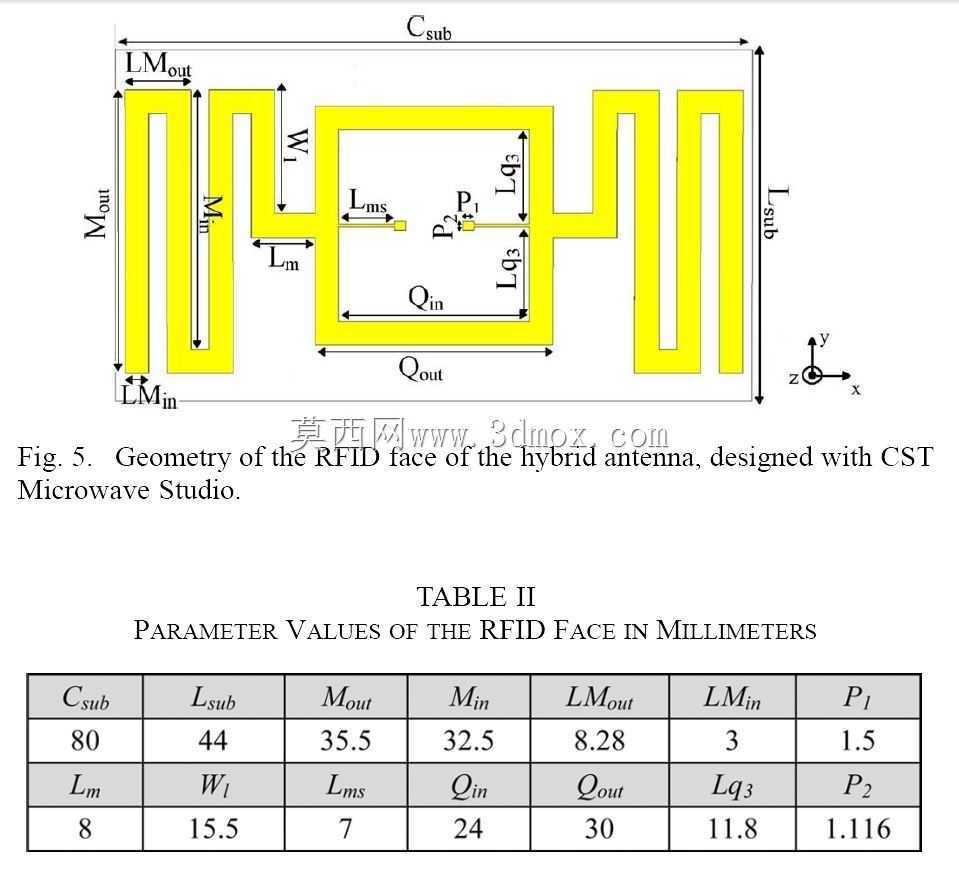

　　从结构设计思路来看，这款天线采用平面覆铜结构，基底选用常规高频PCB板材，整体为薄型矩形结构，无突出异形结构，安装时可直接贴合在终端设备的壳体内侧或设备表面，不需要预留额外的凸起安装空间，安装边界仅需匹配天线整体矩形轮廓即可，厚度方向仅占用板材本身的覆铜与介质层厚度，对终端设备的内部空间挤占极小，适配各类薄型定位标签、小型识别终端的集成需求。天线表面的辐射单元采用对称式布局，两侧的弯折辐射臂负责UHF频段的信号谐振，中间的方形耦合辐射单元负责UWB频段的宽频信号收发，两类辐射单元通过共面馈电结构连接，不需要额外的多层板过孔设计，既降低了加工难度，也减少了信号传输过程中的损耗。

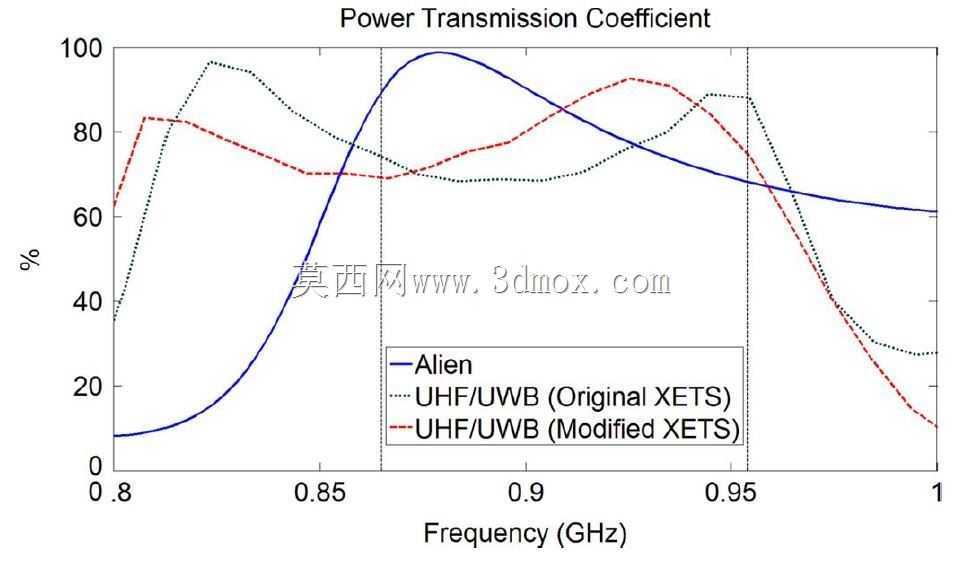

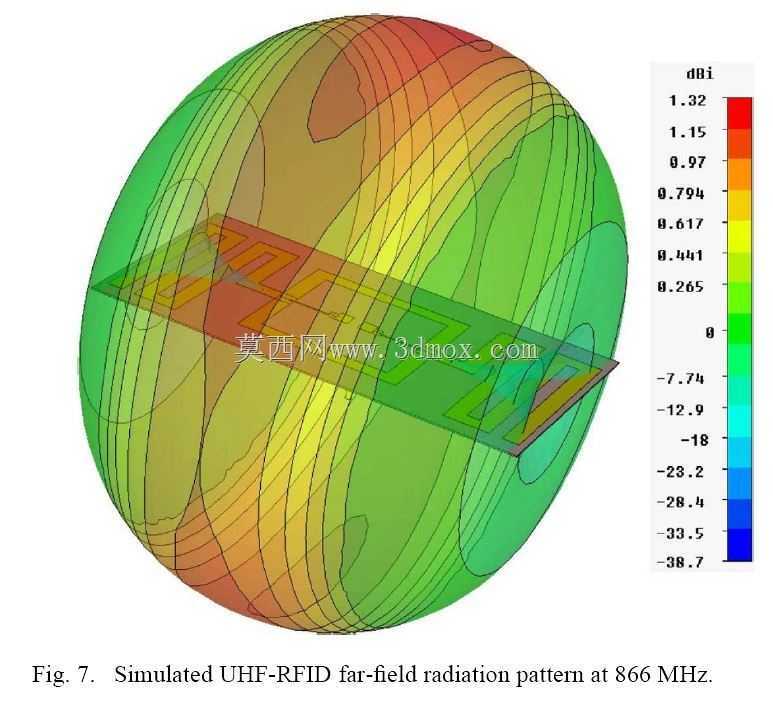

　　在功能特性层面，这款混合天线通过辐射臂的弯折设计，在有限的平面尺寸内拉长了UHF频段的电流路径，保证低频频段的谐振长度满足增益要求，同时中间的耦合结构拓展了UWB频段的工作带宽，可覆盖室内定位常用的超宽带工作频段，在多障碍物的室内环境中，能有效降低墙面、金属货架反射带来的信号失真问题，信号辐射方向图覆盖终端前方的半球形区域，不需要额外调整天线角度即可完成大范围的信号覆盖。在实际装配过程中，天线的馈电点位于结构侧边，可直接通过焊盘连接终端的射频前端电路，不需要额外的射频连接线束，减少了装配工序，也降低了线束带来的信号干扰风险，整体结构无活动部件，抗振动性能优异，可适配仓储、工业车间等存在一定振动的部署场景，长期使用过程中不存在结构松动失效的风险。
