超宽带陶瓷芯片射频天线结构设计

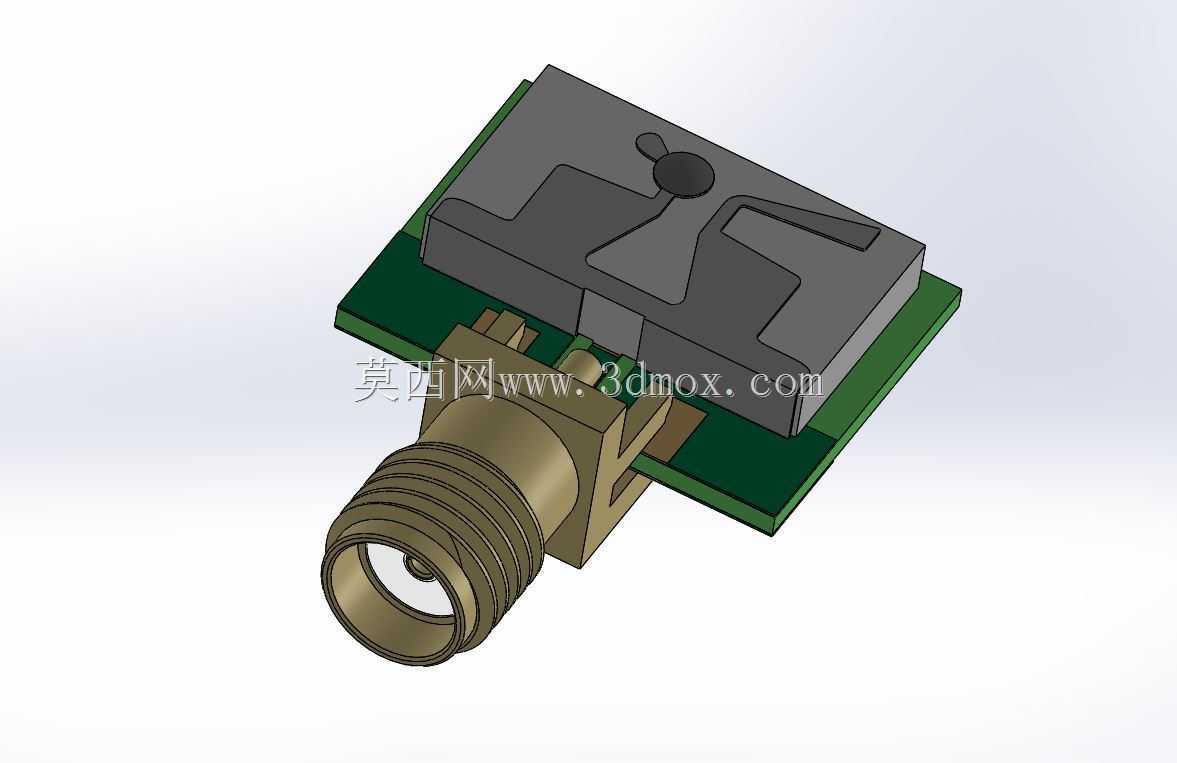

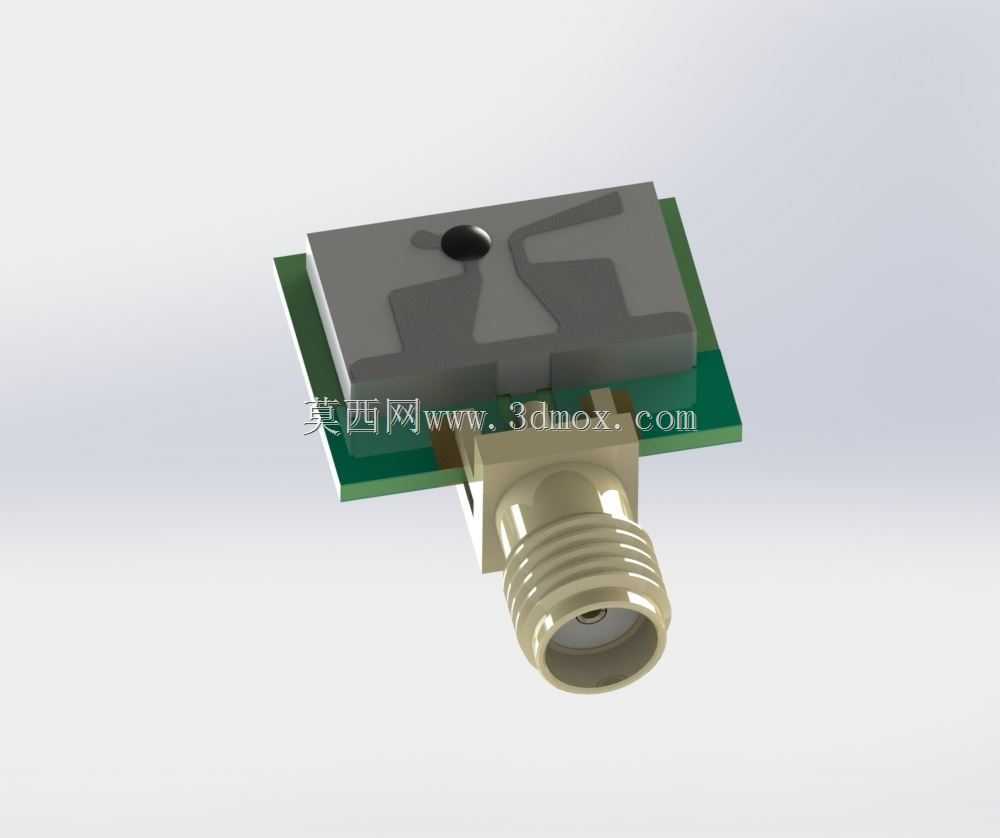

　　在短距高速无线通信系统的硬件选型与结构适配环节，这类超宽带陶瓷芯片天线是解决小空间内宽频段信号收发的核心元器件，常被集成在高精度室内定位标签、短距高速数传终端、穿墙探测传感节点、工业无线传感网关这类设备内部，承担6GHz附近频段的电磁波收发转换功能。从结构设计逻辑来看，这款天线采用陶瓷介质作为辐射体基材，利用高介电常数陶瓷材料的波长压缩特性，在极小的物理尺寸下实现对应频段的信号谐振，相比同频段的PCB印制天线，陶瓷基材的温度稳定性更优，在工业现场宽温域工作环境下，谐振频点偏移量更小，能保证通信链路的信号增益稳定。天线整体采用板载焊接加同轴连接器的复合安装形式，底部预留的PCB焊盘可直接与设备主板的射频馈线焊盘实现回流焊固定，

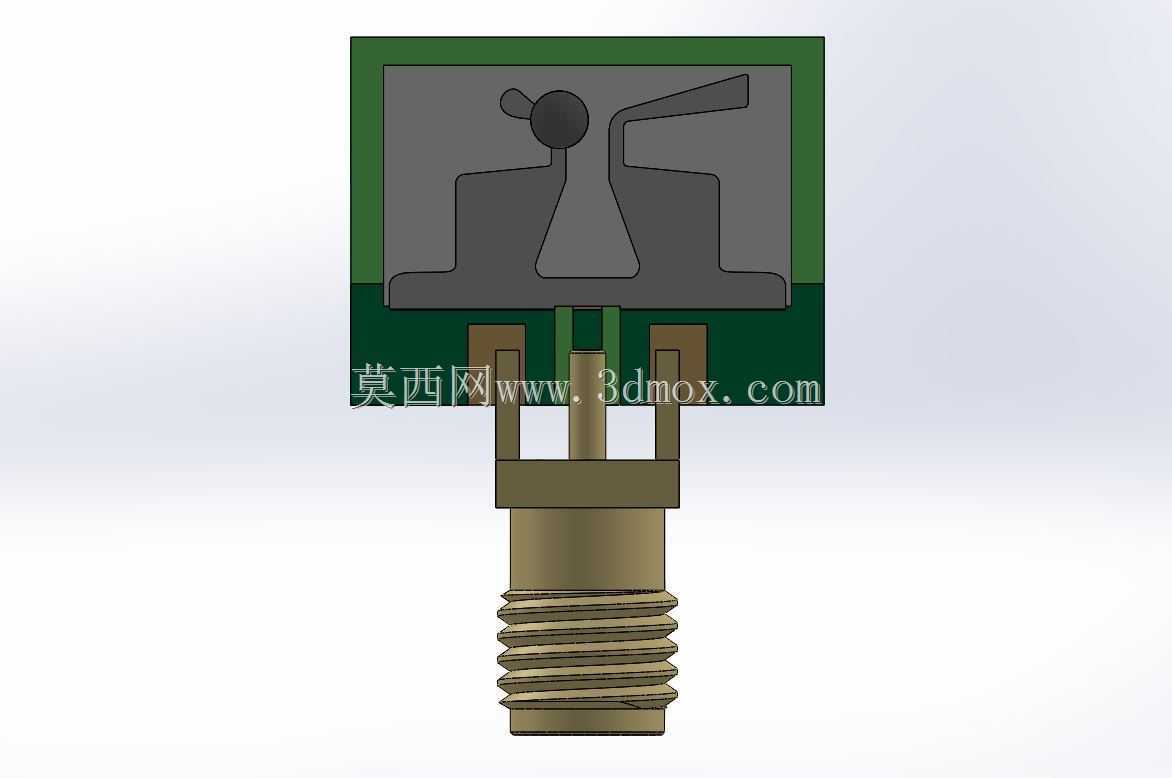

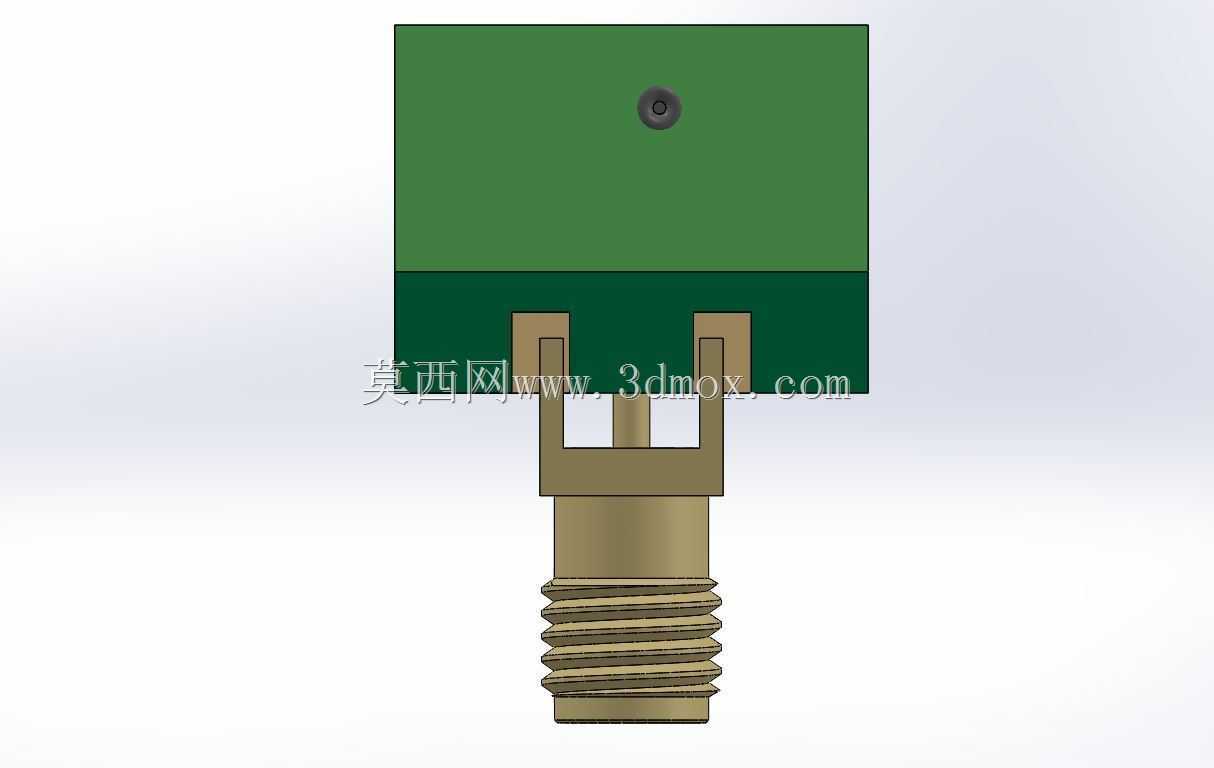

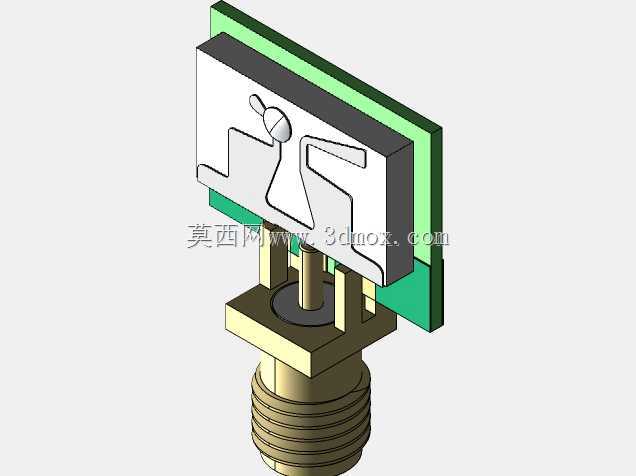

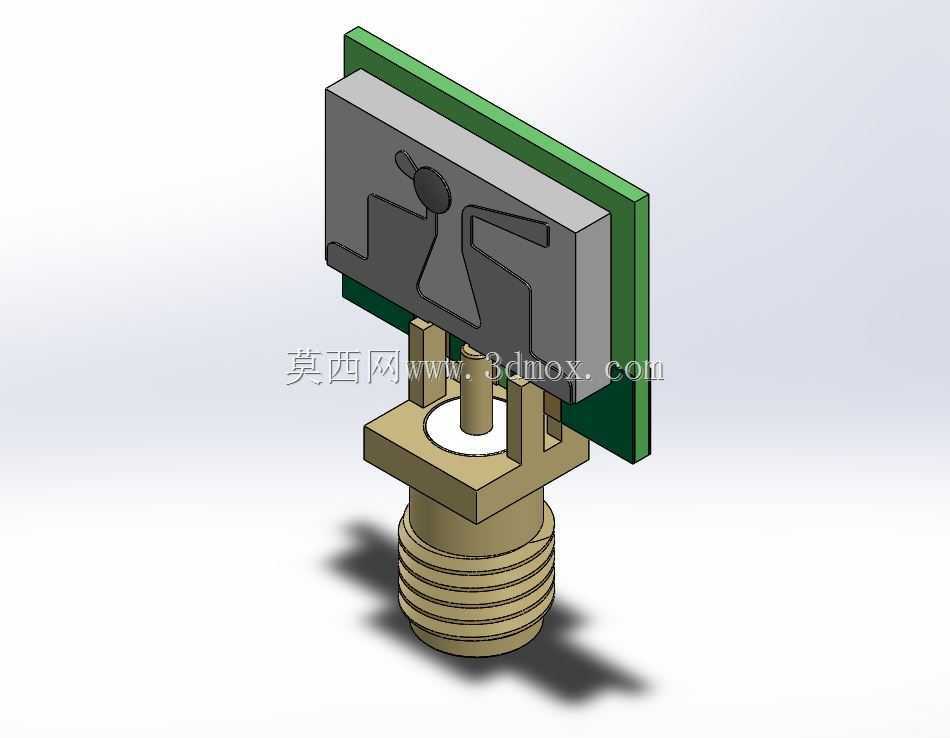

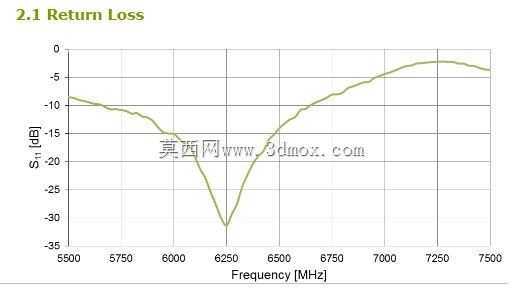

　　侧端引出的SMA同轴接头可直接连接射频测试线缆，方便研发阶段的驻波比、增益参数调试，也可适配需要外接射频延长线的安装场景。从安装边界尺寸来看，天线整体长宽高控制在14.3×8.35×2mm的极小范围内，辐射陶瓷块与底部PCB载板的边缘预留了0.8mm的净空区域，设计选型时需要注意在主板对应安装位置的周边避免布置金属屏蔽罩、大尺寸电解电容这类会干扰电磁波辐射的结构件，净空区域内不能走高频数字信号线，防止信号串扰影响天线辐射效率。辐射体表面的金属走线采用曲折线拓扑结构，通过调整不同枝节的长度与弯折角度，覆盖6.25GHz到6.75GHz的UWB通信信道5频段，峰值增益可达6.5dBi，在10米范围内的定位场景下可实现厘米级的测距精度。

　　建模过程中需要重点还原陶瓷介质块与金属辐射层的装配公差，同轴接头的内芯与馈电点的连接位置需要严格对齐，避免建模误差导致仿真得到的驻波比参数与实际样品出现偏差，接头的外螺纹尺寸需要符合标准SMA接头的配合公差，保证与测试线缆连接时的插拔顺畅度，底部PCB载板的焊盘尺寸需要匹配通用SMT焊接的钢网开口要求，方便批量生产时的自动化贴装。
