13cm波段隔片馈电喇叭天线结构设计

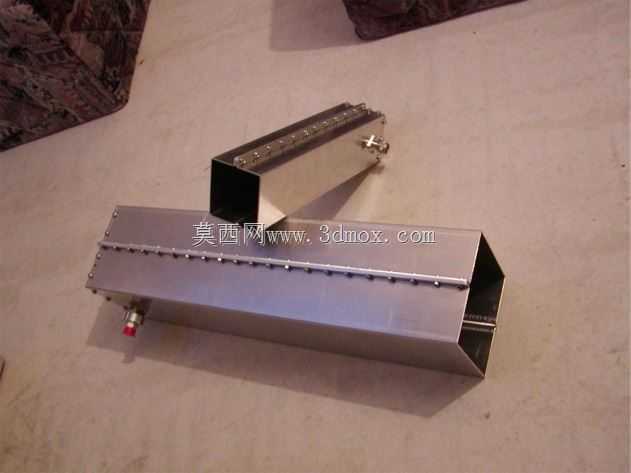

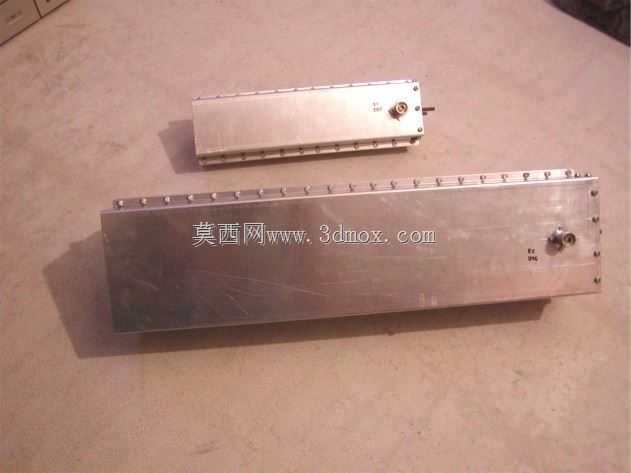

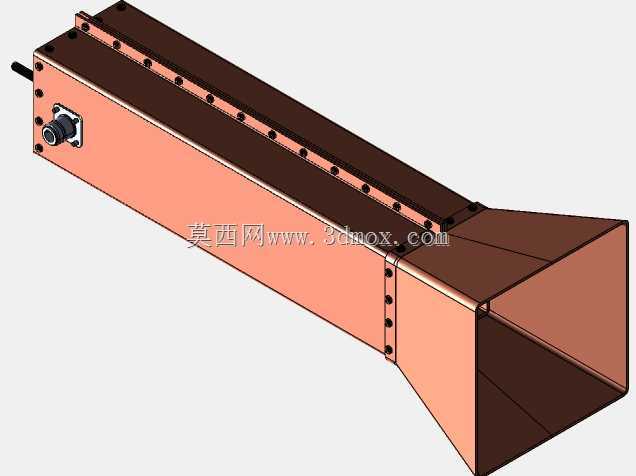

　　在业余无线电地月地通讯场景中，2.32GHz频段对应的13厘米波长信号传输，对天线的口径场分布、驻波比控制、旁瓣抑制都有明确的工程要求，这款隔片馈电的喇叭孔径结构，正是针对该频段EME通讯场景开发的辐射端组件。从结构组成来看，主体分为矩形波导传输段、隔片馈电匹配段、角锥喇叭辐射段三个核心部分，波导段采用标准矩形截面腔体，内壁做平整化处理保证电磁波传输的边界条件一致，侧面预留同轴馈电接口安装位，接口处做法兰凸台结构，匹配常规N型或SMA型同轴接头的安装尺寸，保证馈电连接的结构强度与屏蔽性能。隔片馈电部分是整个结构的设计核心，在波导腔体内沿电场方向设置多组金属隔片，隔片的间距、长度、插入深度都经过场仿真优化，用来调整波导内的电磁场分布，

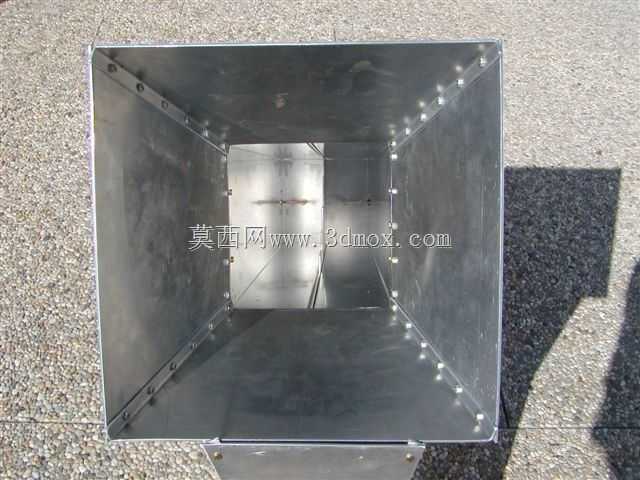

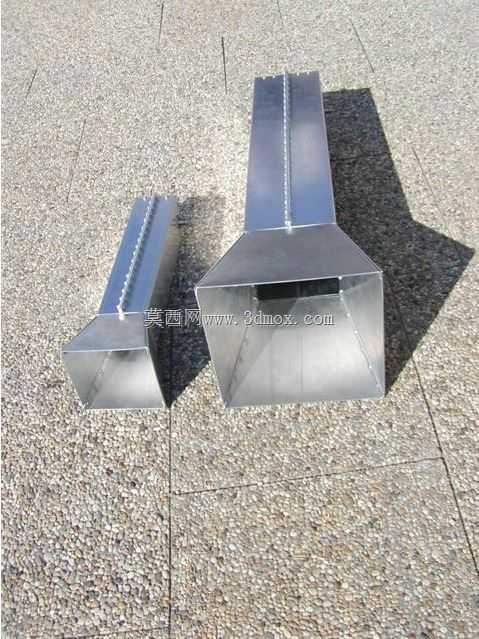

　　将同轴馈入的TEM模式平滑转换为波导传输的TE10主模，同时抑制高次模的产生，降低端口驻波比，减少信号在馈电段的反射损耗。角锥喇叭段从波导端口开始做线性张角过渡，四个面的张角参数匹配13厘米波段的口径相位要求，保证辐射出去的电磁波在口径面的相位差控制在允许范围内，获得较为对称的方向图与合适的增益水平，喇叭末端的口径尺寸经过核算，满足EME通讯所需的有效辐射面积要求，同时控制整体结构长度不会过于冗余。安装边界方面，整个波导与喇叭的拼接面都设计了法兰连接边，法兰边上均匀布置螺纹安装孔，拼接时可加装导电密封衬垫，既保证结构连接的刚性，又能实现腔体的电磁屏蔽，避免信号从拼接缝隙泄漏，也防止外界电磁干扰进入馈电回路。

　　波导段尾部预留了短路活塞的安装空间，可根据实际调试情况调整短路位置，进一步优化馈电匹配效果，侧面的馈电接口凸台做了沉孔设计，接头安装后可保证内导体探针的插入深度与位置精度，避免装配误差带来的性能偏移。实际应用中，这类天线结构可直接搭配方位俯仰转台使用，整体结构采用金属板材拼接成型，加工难度低，装配流程简单，不需要复杂的曲面加工工艺，普通钣金与机加工手段即可完成制作，适合业余无线电爱好者自行加工制作，也可作为小型射频测试系统的辐射单元使用，在近场测试、信号发射接收场景中都能稳定工作。结构设计时充分考虑了户外使用的需求，所有拼接缝都可做密封处理，馈电接口处可做防水结构升级，配合防锈材质的选用，能够在露天环境下长期使用，不会因为雨水、灰尘的侵入导致性能下降。
