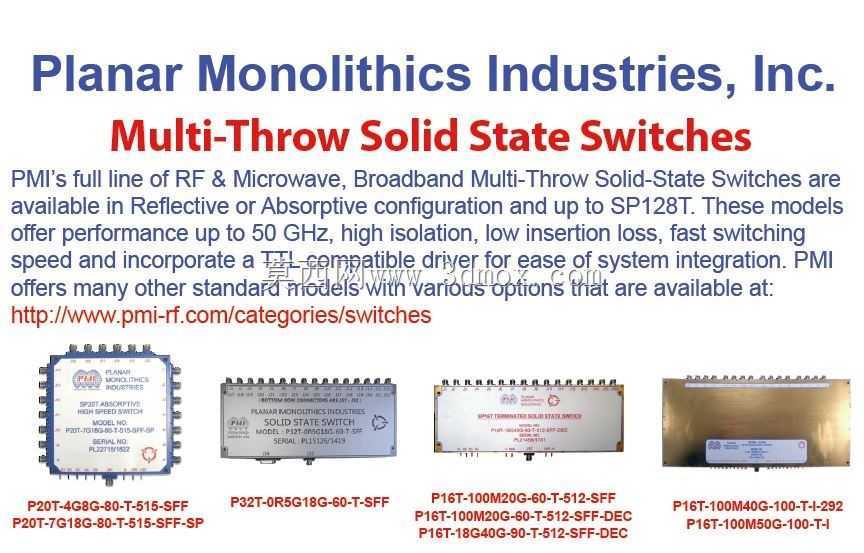

Ka波段平面单片吸收式SP16T同轴开关结构

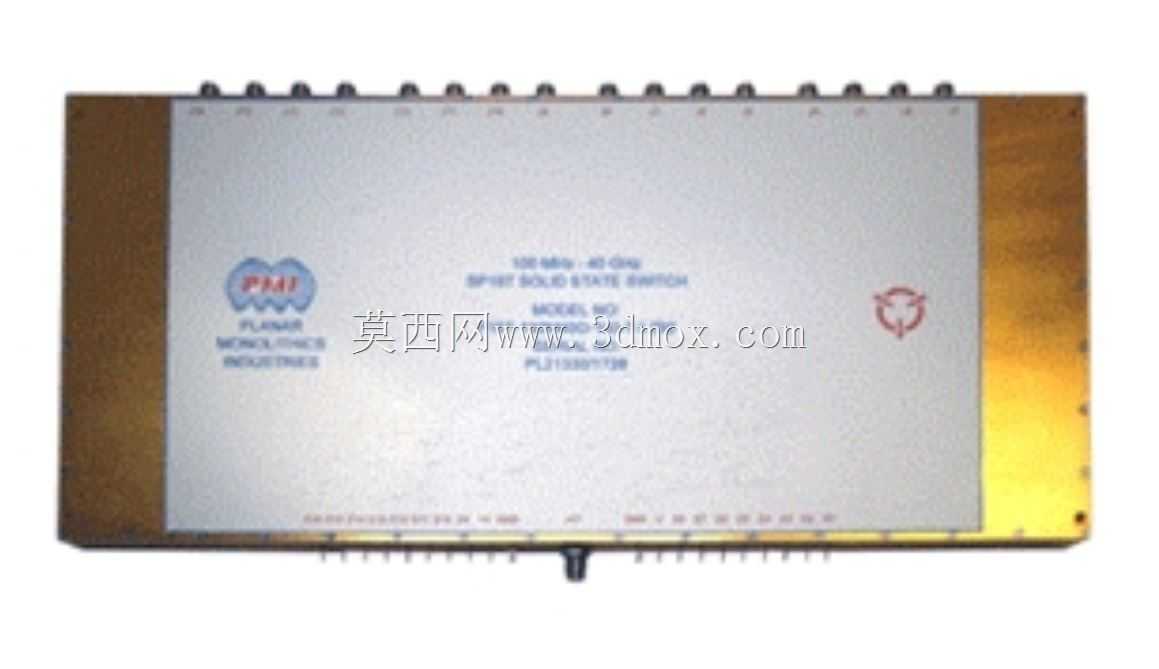

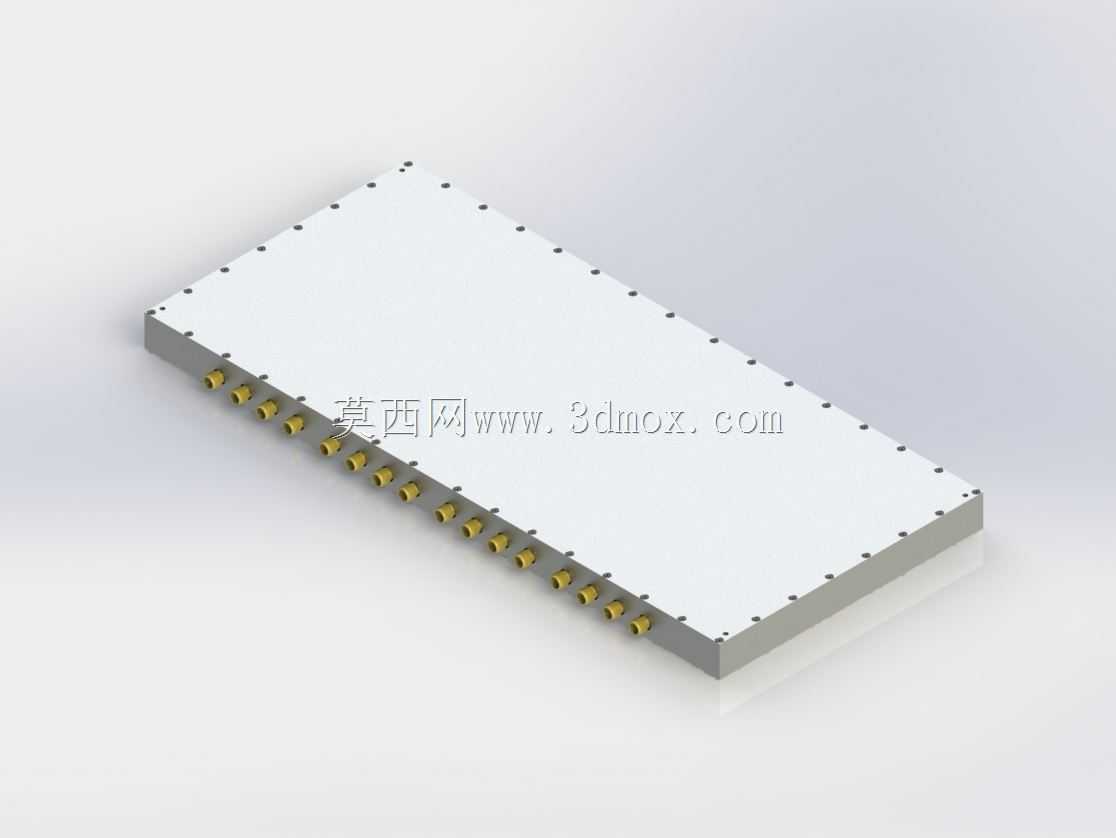

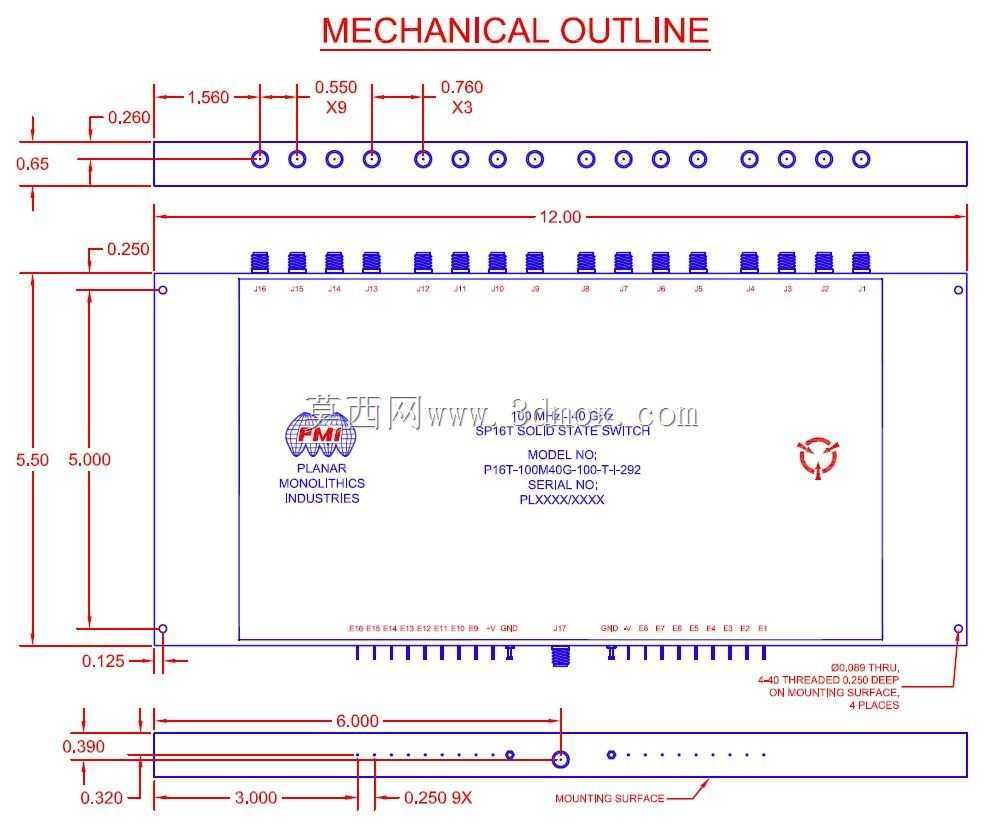

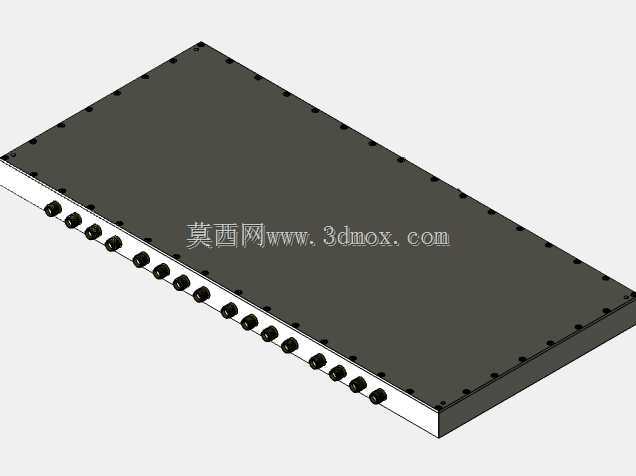

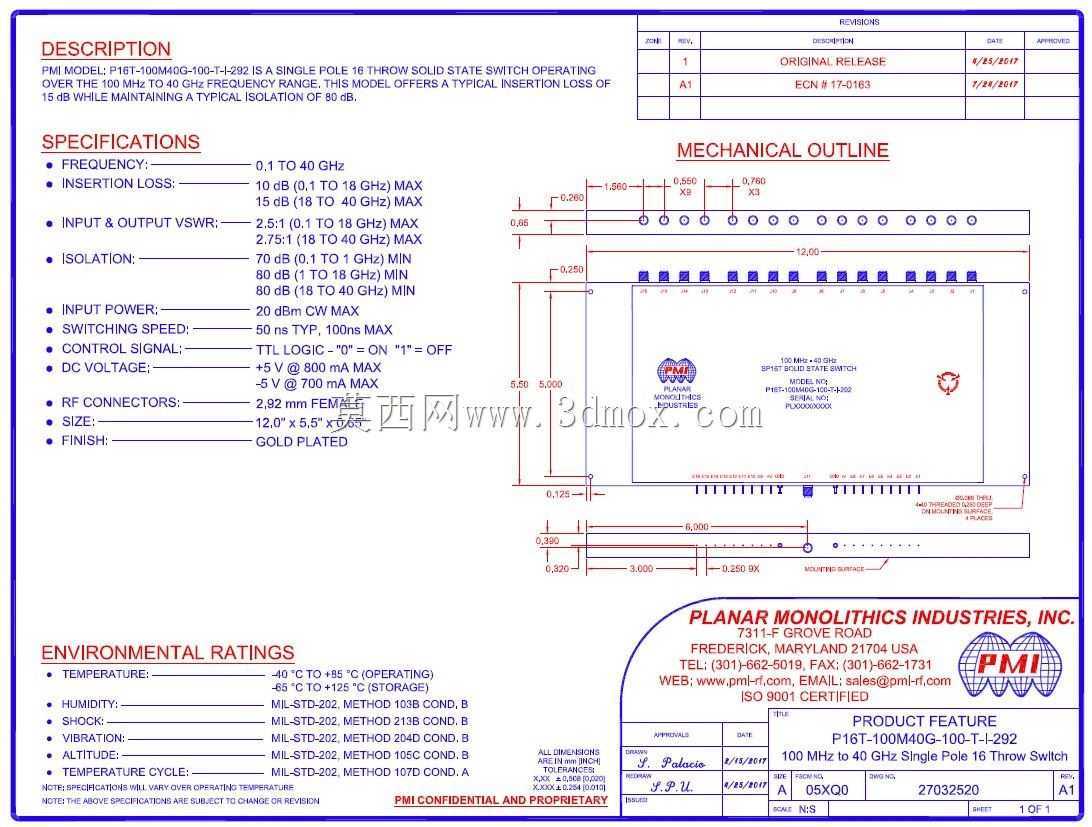

　　在毫米波通信、雷达测试、卫星载荷这类高频信号链路搭建场景里，射频通道的切换可靠性直接决定整套系统的信号质量，这款SP16T吸收式同轴开关，就是针对Ka波段高频信号通路切换需求做的集成化结构设计。做这类高频器件的三维建模时，最先要卡准的是射频端口的位置精度——16路2.92mm阴螺纹射频同轴连接器沿模块长边单侧排布，相邻端口的中心距必须严格匹配同轴接头的安装间隙，既要保证外接测试电缆或射频链路接头拧接时不出现干涉，也要控制端口到内部射频链路的走线长度差，避免不同通道的相位偏移超出设计阈值。模块本体采用矩形金属屏蔽腔体结构，腔体边缘的连续安装孔位沿周圈均匀布置，建模时要注意孔位的沉头深度与螺丝规格匹配，

　　安装后腔体上下盖的贴合缝隙要控制在毫米波信号泄露阈值以下，保证腔体的电磁屏蔽效能，避免外部杂散信号干扰内部射频通路，同时也防止内部信号向外辐射影响周边器件。从功能实现角度看，这款开关采用吸收式设计，未选通的通道会接内置匹配负载，相比传统反射式开关，能避免通道切换时未选通端口的信号反射回前级链路，造成前级功放或信号源的驻波异常，这对高精度测试系统、多波束天线阵列的通道切换尤为重要。建模过程中要预留内部控制电路的安装空间，模块的供电引脚沿射频端口同侧排布，供电回路的走线要和射频通路做物理隔离，避免电源噪声串入射频链路影响信号纯度。模块的整体外形尺寸控制在12×5.5×0.65英寸的边界内，

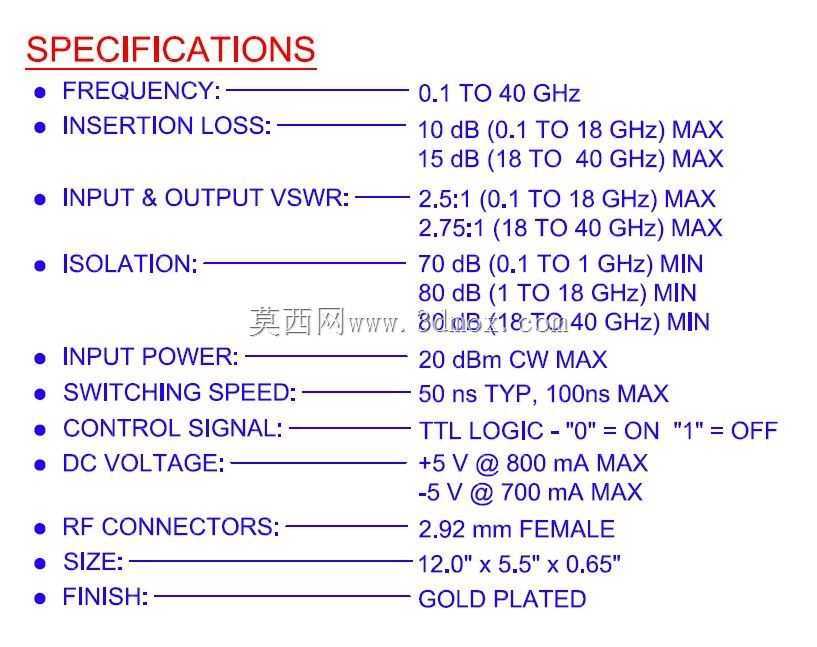

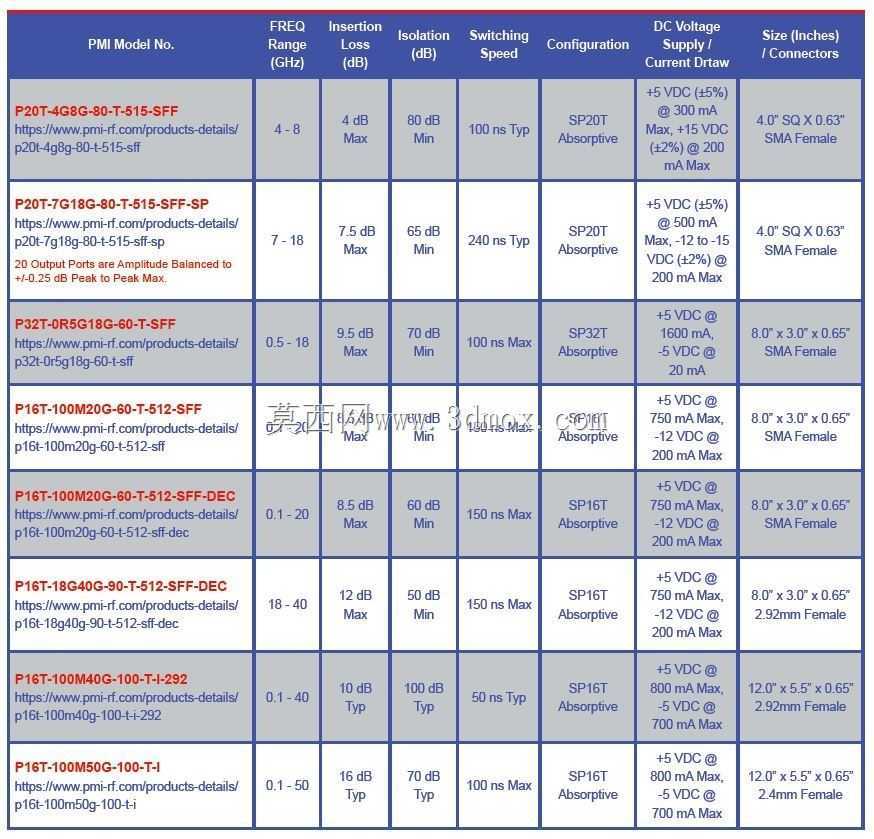

　　这个尺寸是兼顾多通道集成度和系统安装空间的结果——在多通道测试系统的机箱内部，这类开关通常会紧贴射频信号分配板安装，厚度方向的尺寸要严格控制，避免和上层的控制板、下层的散热结构产生装配干涉。开关的插入损耗、隔离度、开关速度这些核心射频参数，在结构建模阶段就要做对应的匹配设计，比如腔体内部的隔腔结构要把不同通道的射频路径做物理分隔，保证通道间隔离度满足70dB以上的设计要求，内部吸波材料的粘贴位置要在模型里预留对应的槽位，避免装配时出现凸起影响腔体盖合。对于做射频系统集成的结构工程师来说，这个模型的参考价值在于，它完整呈现了多通道毫米波开关的端口布局、安装孔位、腔体屏蔽结构的设计逻辑，不管是做同类器件的国产化结构替代，还是在测试系统里做安装支架、链路排布的适配设计，都能直接参考其尺寸边界和接口位置，减少反复核对器件手册尺寸的工作量，也能提前规避装配时的干涉问题。
