超宽带平面倒F车载通信天线结构

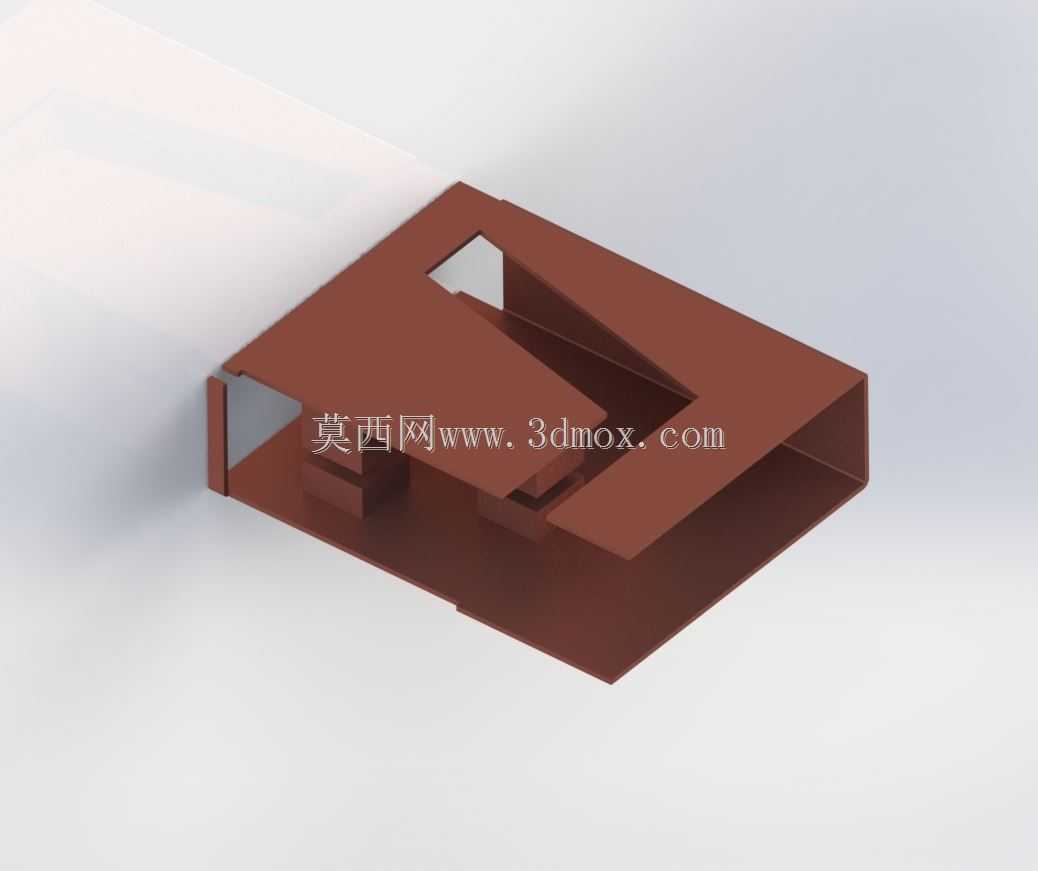

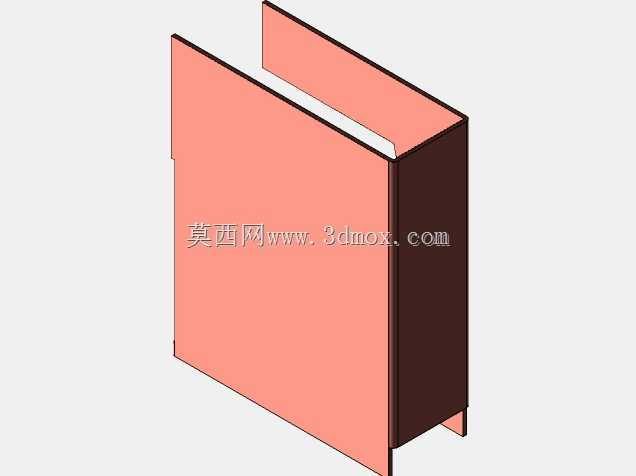

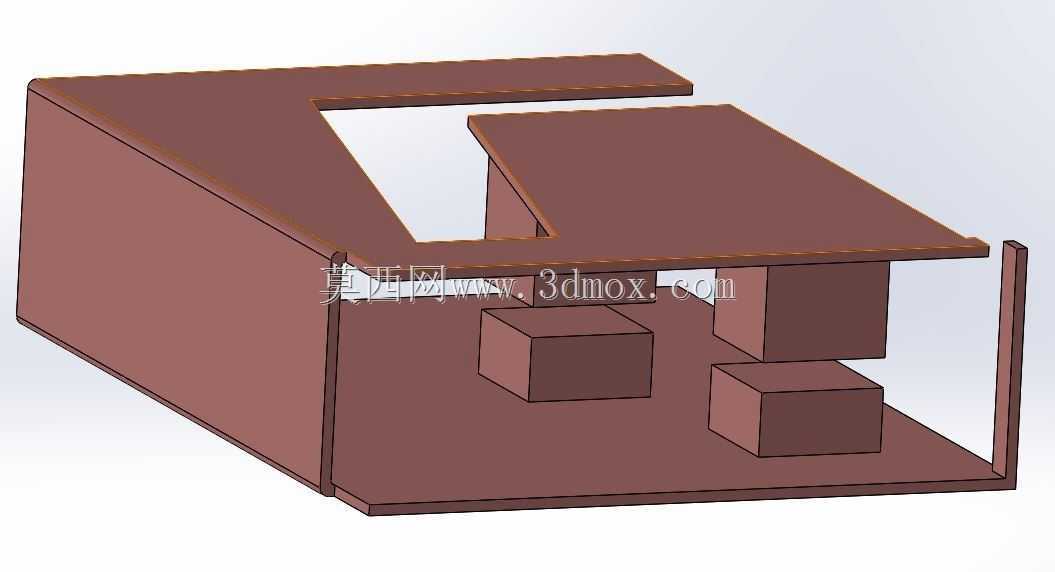

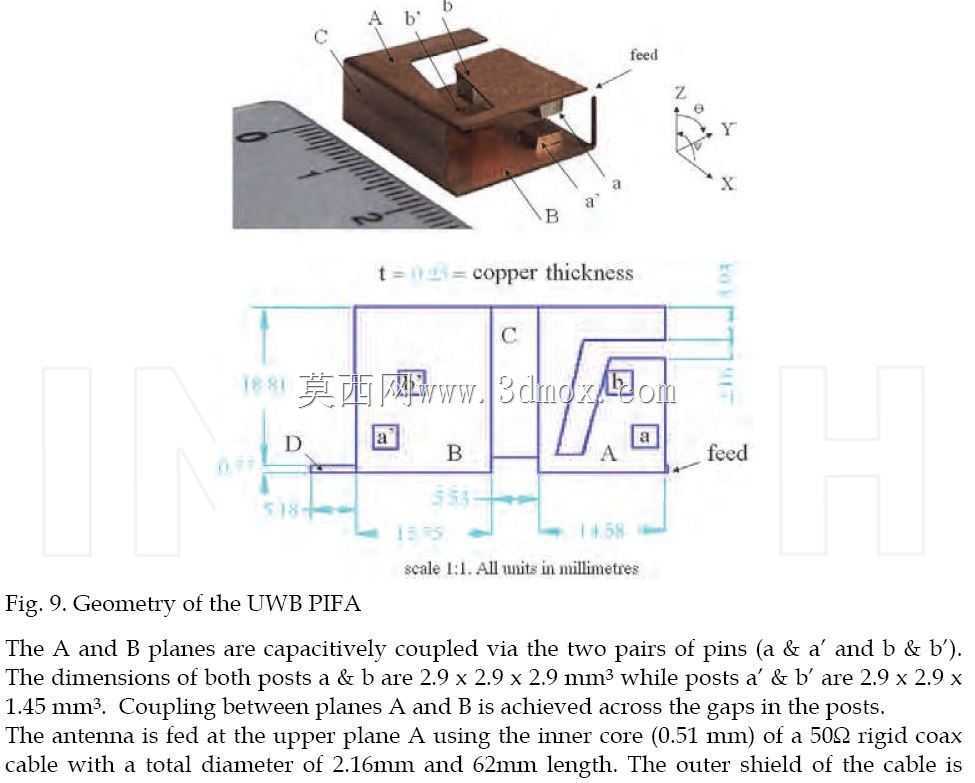

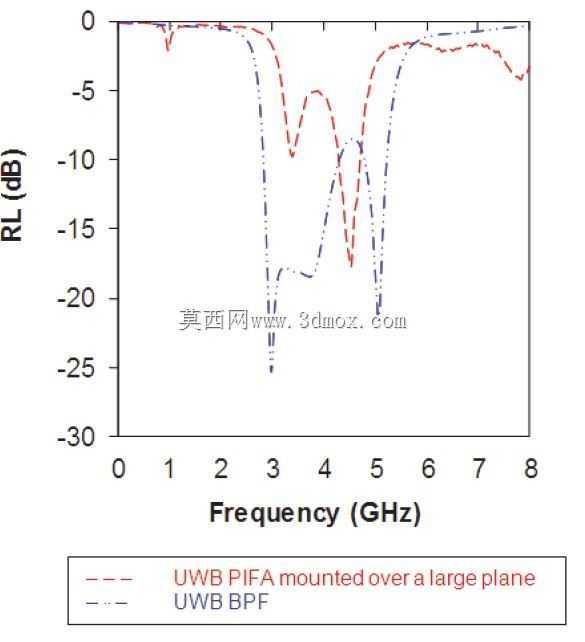

车载无线通信场景下，天线的安装空间往往受限于车身钣金、内饰覆盖件的布局边界，常规外置天线容易受行车环境中的泥水、剐蹭影响可靠性，内置天线又需要在狭小空间内兼顾阻抗匹配与辐射效率，这款平面倒F结构的超宽带天线正是针对这类约束完成的结构设计。从结构形态来看，该天线采用一体化弯折金属冲压结构，没有额外的介质支撑冗余设计，整体呈薄型盒状布局，辐射臂通过电容耦合的方式实现调谐，不需要额外加载匹配电路元件，就能在较低的超宽带频段内实现稳定的信号收发性能，增益参数可以满足车载远程通信的链路预算要求，驻波比表现能够适配常规前端射频链路的阻抗范围，相比搭配独立带通滤波器的天线方案，该结构直接在辐射体层面实现了目标频段的阻抗带宽控制与带外信号衰减，能够减少射频前端的元件数量，压缩整体BOM成本。设计过程中，倒F天线的短路臂位置、辐射臂的开槽尺寸经过反复迭代，耦合间隙的宽度直接决定了电容耦合量的大小，进而影响谐振点的偏移程度，整体外形的扁平化设计适配车载内饰A柱、中控台内部的狭长安装空间，安装面可以直接贴合车身金属构件，不需要额外设计绝缘垫高结构，利用车身金属面作为反射板提升辐射方向图的指向性，避免信号被车身钣金遮挡导致的通信中断。实际装车应用中，该天线可以覆盖车载远程通信的常用工作频段，支持车与路侧单元、车与远端基站的信号交互，结构本身的一体化金属设计具备足够的结构强度，能够耐受车辆行驶过程中的振动、温度交变环境，不会出现结构松脱导致的谐振频率偏移问题，辐射体的弯折结构充分利用了安装空间的三维维度，在有限的投影面积下拉长了有效电流路径，实现了低频段的谐振要求，同时避免了天线尺寸过大对车内其他电子模块的电磁干扰，安装固定点设置在结构的边角位置，可以通过卡扣或者螺丝直接固定在车身内饰的安装柱上，不需要额外设计复杂的安装支架，进一步压缩了整体占用空间。
