2.4GHz频段平面倒置F型通讯天线结构

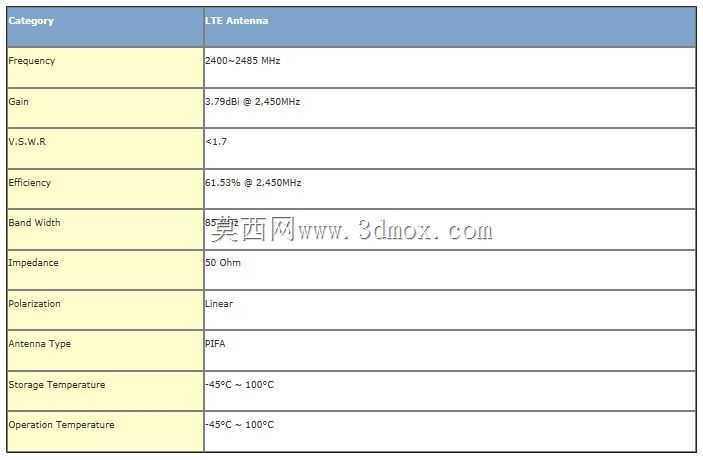

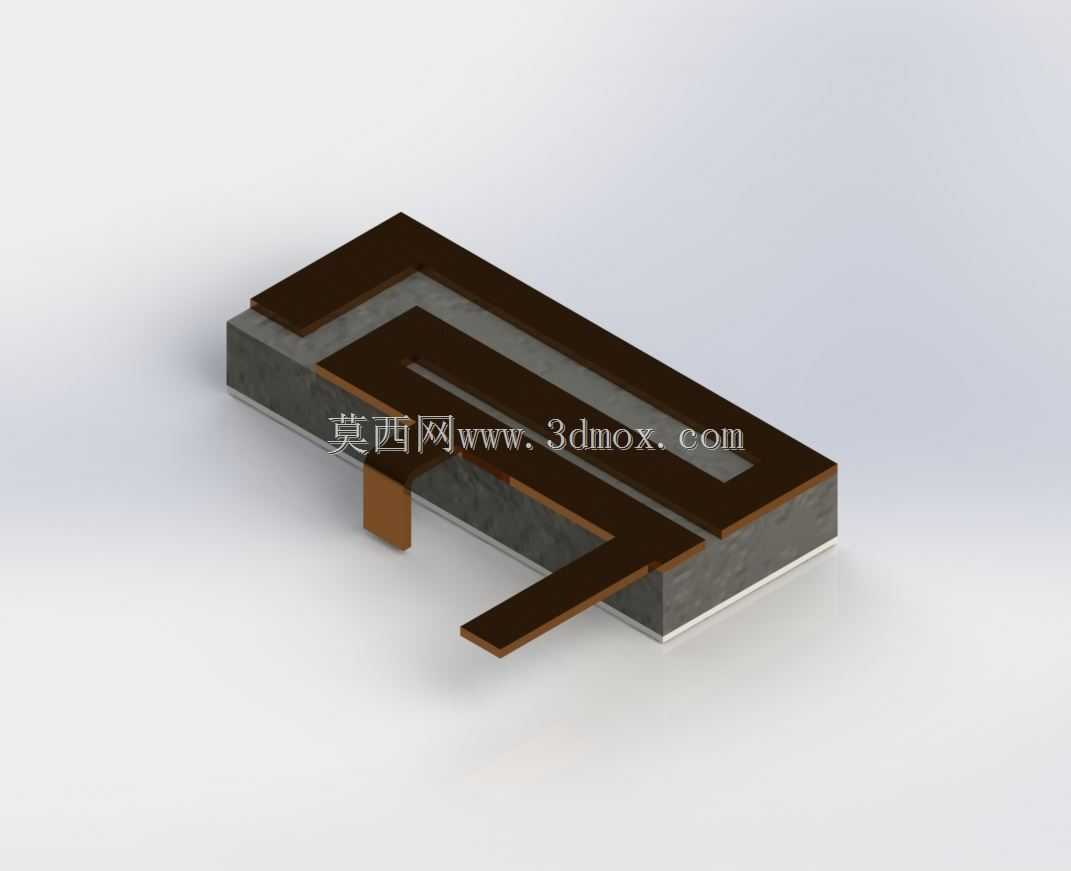

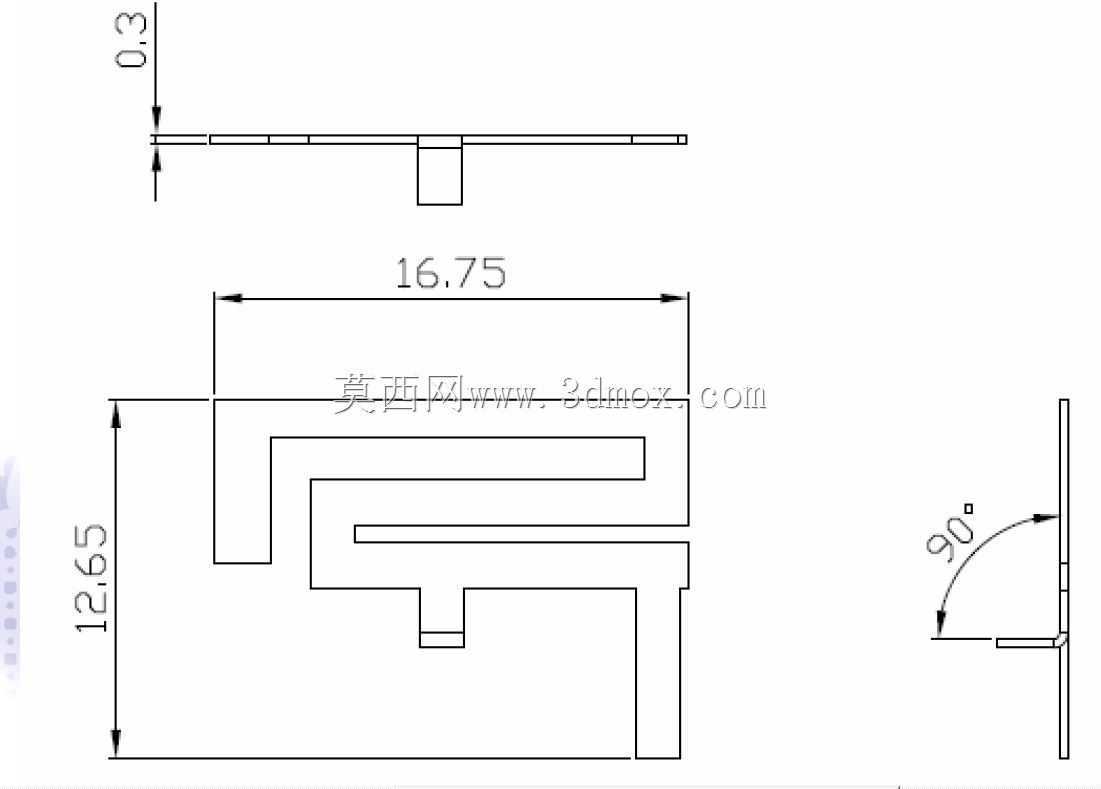

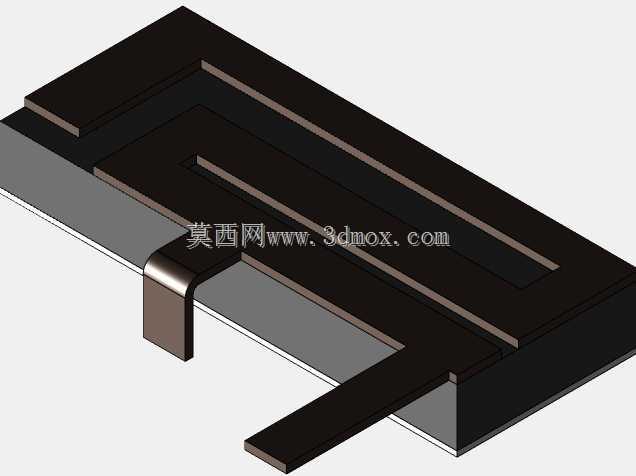

在短距离无线通讯终端的结构设计环节，内置天线的布局与结构形态直接决定整机射频性能的冗余量，这款平面倒置F型天线正是针对2.4GHzISM频段开发的内置辐射结构，目前广泛应用在蓝牙音频设备、无线传感节点、家用物联网终端、小型手持数据采集设备等产品的射频链路中。不同于外置棒状天线需要在壳体上预留开孔、破坏整机外观完整性的设计，这类平面倒置F结构可以直接贴合在终端设备的PCB板边缘或者壳体内部的筋位上安装，不需要额外设置突出的结构特征，能够帮助终端产品实现更一体化的外观设计，同时降低整机装配时的天线组装工序复杂度。从结构设计逻辑来看，这款天线采用了经典的PIFA架构，通过短路臂与辐射臂的长度匹配实现2.4GHz频段的谐振，辐射臂采用弯折走线的方式压缩整体占用的平面空间，在保证辐射效率的前提下尽可能缩小天线的投影面积，适配小型化终端设备内部局促的安装空间。天线底部设置有介质支撑层，既可以保证辐射铜箔与下方参考地之间的间距稳定，避免组装过程中结构挤压导致天线参数偏移，也能在SMT贴片或者人工装配时提供足够的结构强度，防止辐射臂受外力变形。安装边界上，这款天线的馈电点与短路点位置按照行业通用的间距设置，能够直接匹配多数通用射频模块的天线焊盘定义，不需要额外设计转接走线，天线主体与周边金属结构件的预留净空距离符合常规内置天线的设计规范，结构工程师在堆叠设计时只需要在天线投影区域下方预留完整的参考地层，周边避免布置金属屏蔽罩、电池、金属按键等干扰源，即可保证天线的性能达到设计指标。实际应用中，这类天线在2.4GHz频段下的辐射方向图覆盖均匀，全向性表现能够满足短距离无线通讯的信号覆盖要求，不会出现明显的信号盲区，同时PIFA结构本身的低剖面特性，也让它能够适配厚度在10mm以内的超薄终端设备，不需要为天线预留额外的高度空间。在结构细节处理上，天线的辐射臂边缘做了平滑过渡处理，避免尖角结构导致的电荷集中影响辐射效率，馈电引脚的长度预留了常规焊接公差，能够适配不同厚度PCB的焊接需求，支撑介质层采用耐高温的绝缘材质，可以过常规的回流焊工序，适配规模化SMT生产的工艺要求，不需要额外增加后焊工序，能够有效降低整机生产的制造成本。
