脉冲铁氧体背衬嵌入式NFC天线结构

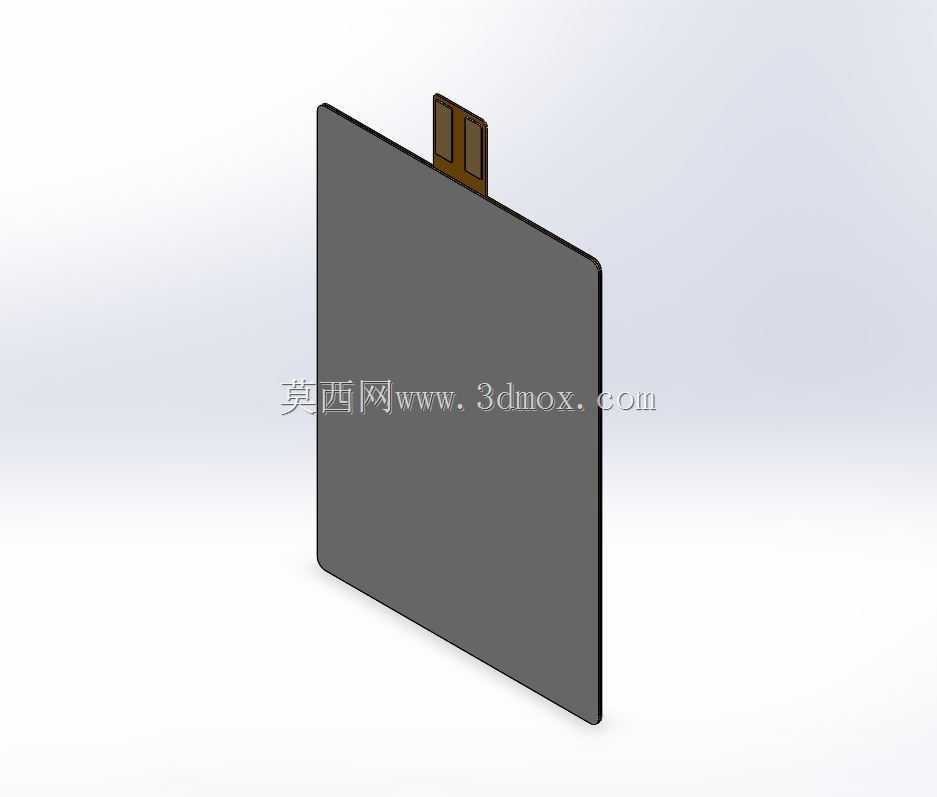

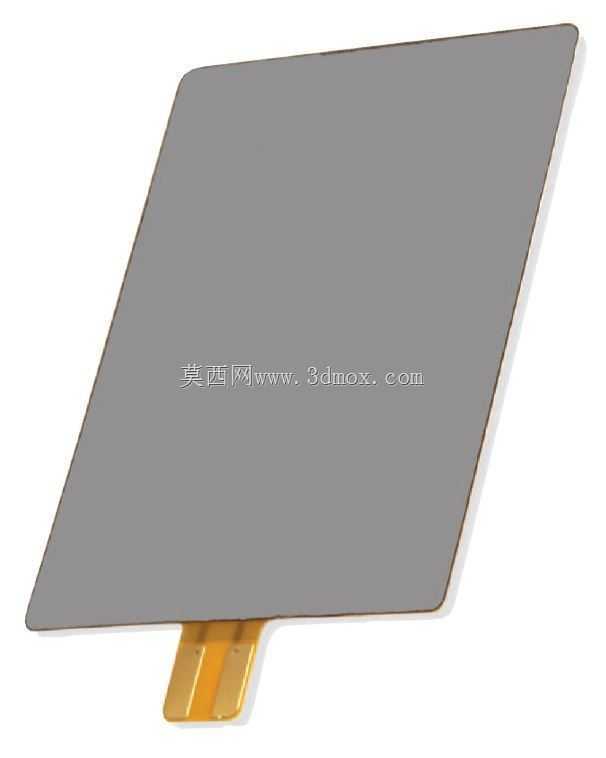

　　在近场射频识别与非接触支付的硬件落地场景中，这类带铁氧体背衬的嵌入式NFC天线是终端设备实现13.56MHz频段近场通信的核心射频部件，日常接触到的POS收银终端非接触读卡区、支持NFC功能的移动终端内部支付模块，都需要依托这类天线完成近场信号的耦合交互。从结构设计逻辑来看，薄片状的主体结构是为了适配终端内部狭窄的堆叠空间，天线主体采用柔性基材蚀刻线圈工艺，边缘做了圆角过渡处理，避免装配过程中剐蹭周边元器件造成绝缘层破损，顶部延伸出的接触焊片直接对应终端主板上的射频馈点焊盘，不需要额外的转接排线，能减少射频信号在传输路径上的损耗。背衬的铁氧体层是整个结构的核心功能设计，一方面可以屏蔽天线后方的金属元器件对射频场的涡流干扰，

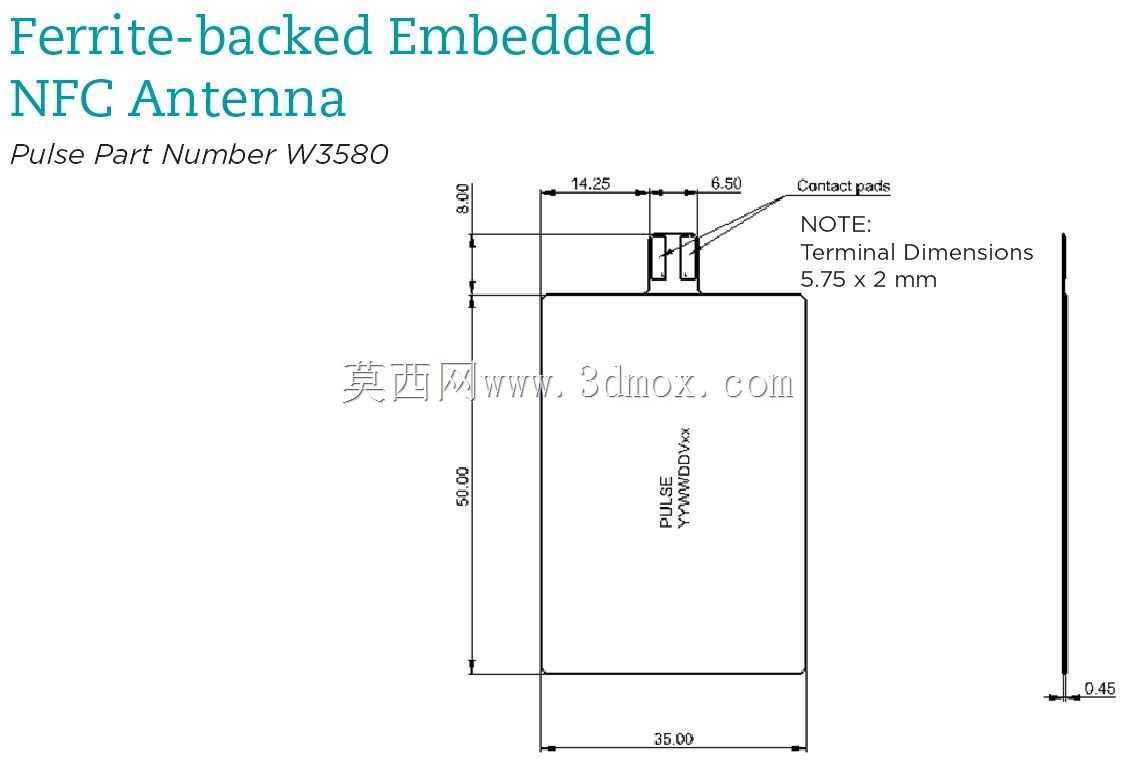

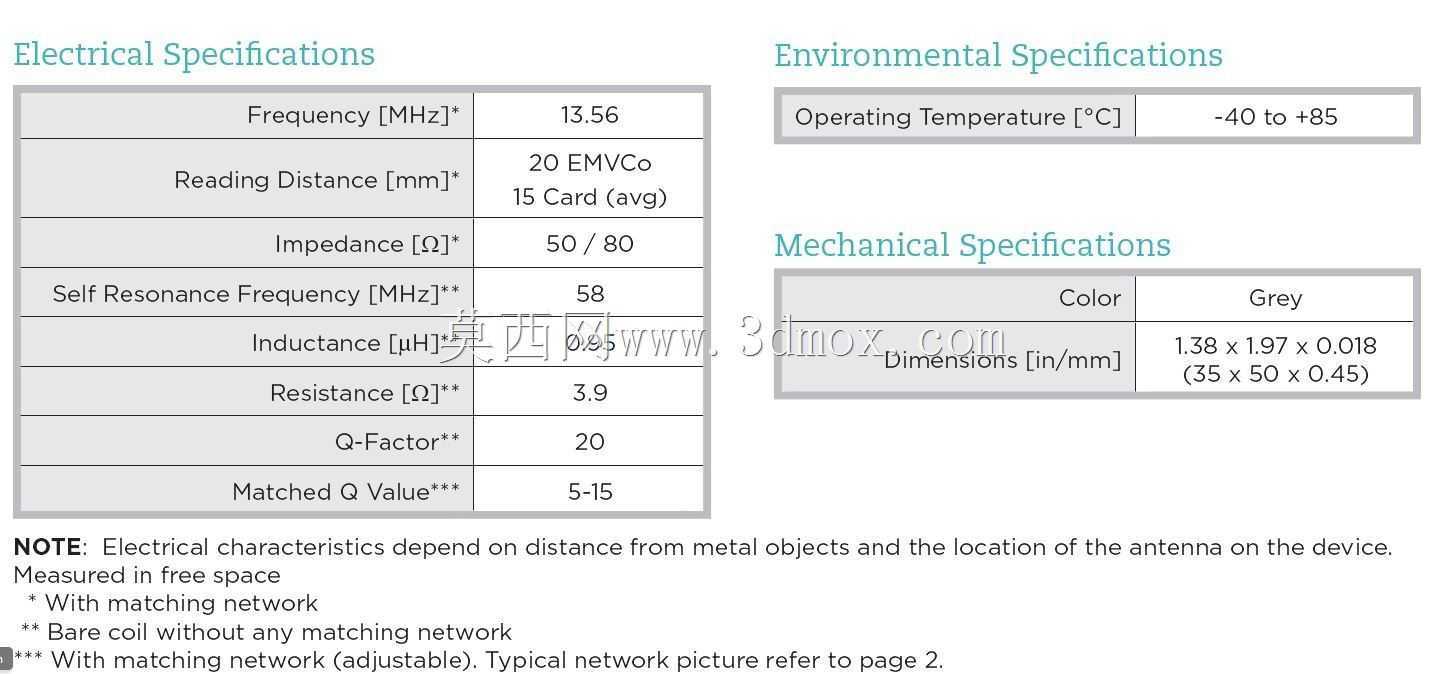

　　避免金属环境导致天线谐振频率偏移、读卡距离缩短的问题，另一方面能够约束射频磁场的辐射方向，让场强集中在天线正面的读卡区域，提升信号耦合效率，同时降低不必要的电磁泄露对终端内部其他射频模块的干扰。从安装边界来看，整体为薄型方片结构，厚度控制在毫米级，安装时只需要在终端壳体内部预留对应尺寸的平整贴装区域，通过背胶即可完成固定，不需要额外设计复杂的固定卡扣或者安装支架，适配不同厚度的终端内部堆叠需求，不管是手持POS终端的壳体内部，还是移动终端的电池仓周边区域，都能灵活布置。在实际功能表现上，这类天线的工作频段覆盖13.56MHz高频RFID频谱，能够满足非接触式支付的射频交互要求，支持符合ISO/IEC14443标准的非接触卡识别，

　　也能和支持NFC功能的设备完成近场数据交互，在结构设计阶段就充分考虑了终端装配的公差适配，焊片位置预留了足够的焊接公差余量，即使装配过程中存在小幅的位置偏移，也能保证馈点连接的可靠性，铁氧体层和天线线圈之间采用压合工艺结合，不会因为终端日常使用中的轻微跌落、振动出现分层脱落的问题，能满足消费类电子与商用收银设备的长期使用可靠性要求。在做这类天线的三维结构建模时，需要重点关注线圈的走线间距、铁氧体层的覆盖范围以及焊片的伸出尺寸，这些参数直接影响天线的射频性能与装配适配性，建模过程中要严格对应实际工艺的层叠结构，区分基材层、线圈层、铁氧体背衬层的厚度参数，避免因为层厚设置错误导致整体厚度超出终端的安装空间，同时要注意焊片的表面处理结构，预留焊盘的可焊接区域，避免和周边的接地结构出现短路风险。
