Fractus FR05-S1贴片陶瓷宽带天线结构

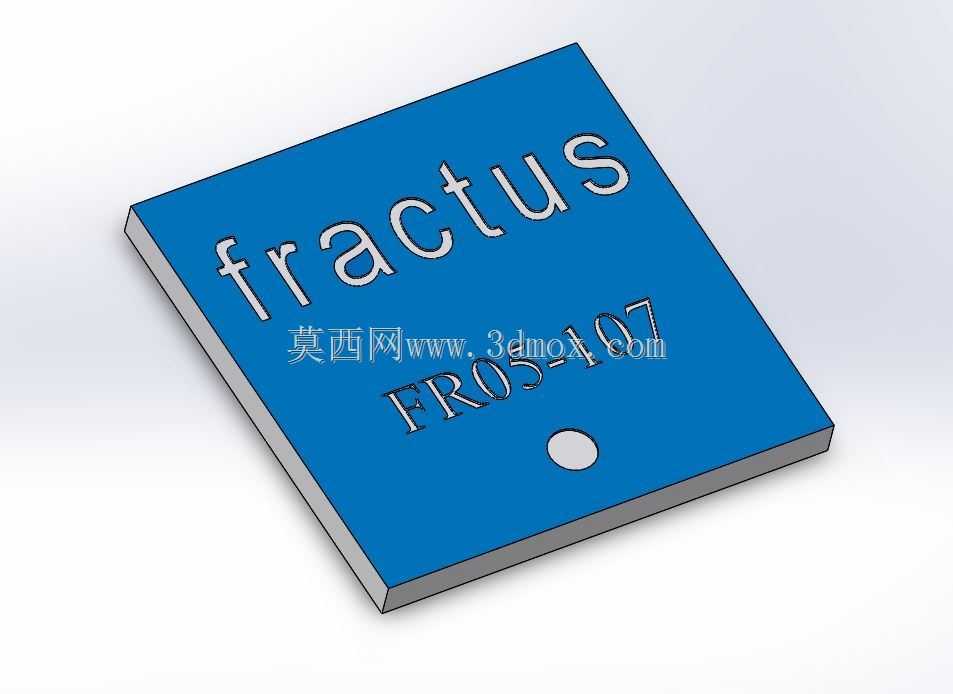

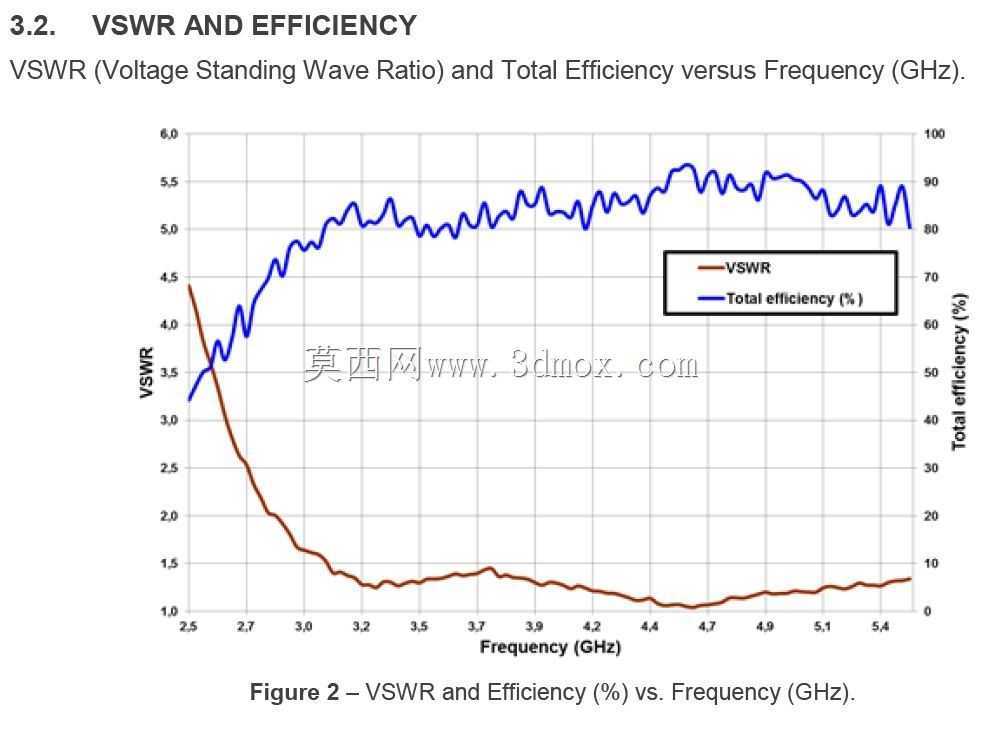

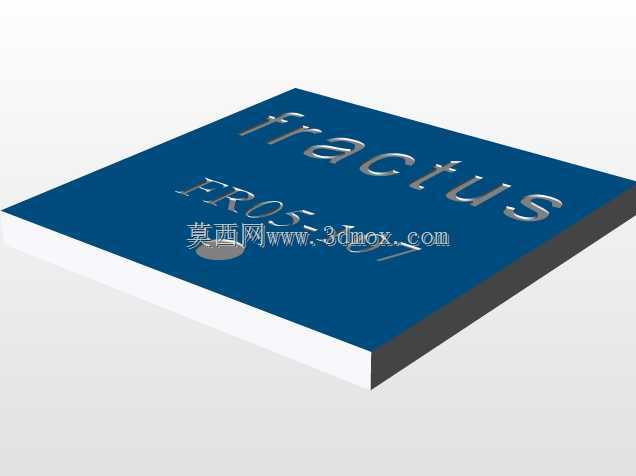

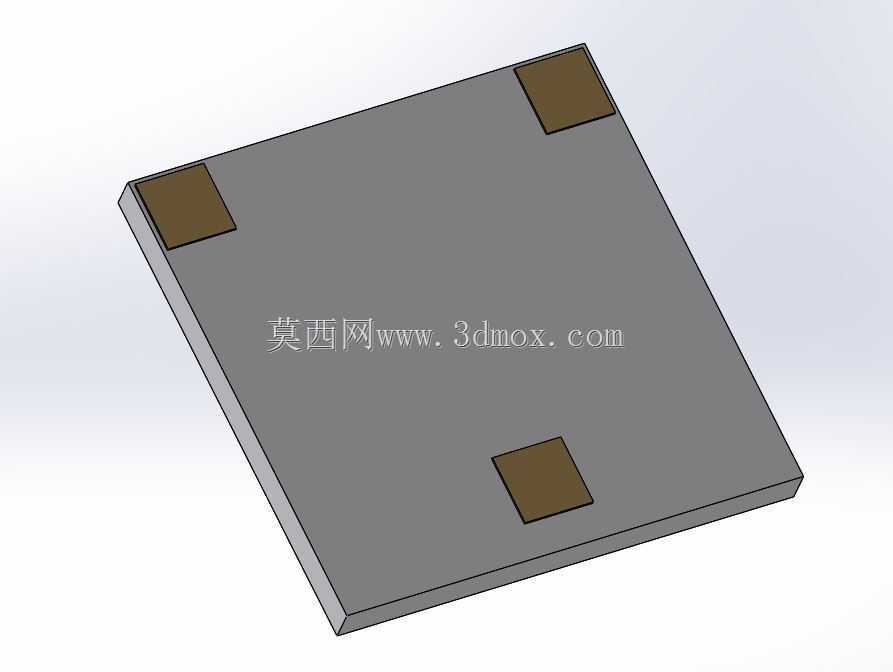

在消费电子、物联网终端的射频链路设计中，贴片陶瓷天线是板载射频方案里占比极高的选型方向，这类器件直接决定了终端设备的无线信号收发能力，尤其在空间极度受限的便携设备、嵌入式传感节点中，选型时需要同时平衡尺寸边界、频段覆盖、安装适配性多维度要求。这款陶瓷宽带天线采用标准正方形贴片封装，整体外形尺寸控制在10.0毫米×10.0毫米×0.8毫米，厚度仅0.8毫米的超薄设计，能够适配绝大多数紧凑型PCB板的贴装需求，不会对终端设备的内部堆叠造成额外空间压力，安装时仅需在PCB对应位置预留匹配的焊盘区域，无需额外的结构固定件，适配常规SMT回流焊工艺，可直接纳入整机的自动化贴片生产流程，减少组装环节的人工干预成本。从射频性能维度来看，该天线的实际工作频段可完整覆盖WiFi常用的2.4G频段，同时在3.1GHz到5.1GHz的中频段到部分C频段范围内，驻波比表现相对平坦，能够满足多频段无线通信的信号收发要求，避免了传统窄带天线只能覆盖单一频段、需要多天线组合占用板内空间的问题。设计上采用高介电常数陶瓷作为基材，利用陶瓷材料的高介电特性有效压缩天线的辐射单元尺寸，在保证辐射效率的前提下将整体体积压缩到极小的范围，基材表面的金属辐射单元采用蚀刻工艺成型，标识点清晰标注了型号与安装定位方向，贴片一角的圆形定位标记可在SMT贴装过程中供视觉识别设备确认安装方向，避免反向贴装导致的性能失效问题。在实际选型应用中，这类天线常被用于智能家居传感节点、便携式手持检测设备、工业无线数据采集终端、小型物联网网关等产品中，设计人员在进行PCB布局时，需要注意在天线安装位置的周边预留净空区域，避免金属结构件、屏蔽罩等导电物体紧邻天线辐射面，防止造成天线谐振频率偏移、辐射效率下降的问题。不同于外置棒状天线需要在设备外壳预留开孔、增加结构防水设计难度，这类板载贴片天线完全内置在设备壳体内部，能够简化终端设备的外壳结构设计，提升设备的整体防护等级，同时降低整机的物料成本与组装复杂度。在进行三维结构建模时，需要准确还原天线的外形尺寸、定位标记位置、焊盘分布尺寸，确保结构设计阶段的堆叠校验准确，避免后续开模或试产阶段出现天线与周边结构件干涉、净空区域不足导致的射频性能不达标问题，建模过程中对陶瓷基材与金属辐射层的分层结构做简化处理即可，满足结构干涉校验、整机装配模拟的使用需求。
