薄板壳体屈曲变形仿真分析结构模型

在航空航天蒙皮结构、船舶舱壁板件、大型储罐壁板、压力容器封头以及建筑围护薄板的设计环节中，壳体结构的屈曲失稳是必须重点校核的失效形式，这类薄壁构件在面内压缩、剪切或者局部外压载荷作用下，往往在材料达到屈服强度之前就会发生突发性的大变形失稳，直接导致整体承载能力骤降，引发结构垮塌风险。不同于杆类构件的轴向失稳，薄板壳体的屈曲行为受边界约束条件、初始几何缺陷、载荷分布形式的影响极大，单纯依靠理论公式计算只能得到理想边界下的临界载荷，无法复现实际工程中带安装约束、局部载荷作用下的真实变形演化过程，因此在结构设计阶段通过有限元手段完成屈曲仿真分析，是验证薄壁结构承载可靠性的核心步骤。

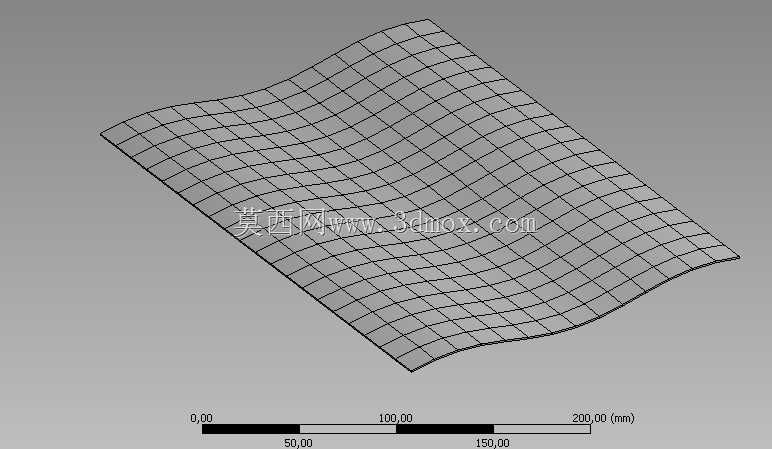

这个模型围绕四边简支约束下的矩形薄板壳体构建，建模阶段首先完成中面几何的抽取，因为薄壁结构的厚度方向尺寸远小于面内长宽尺寸，采用壳单元离散可以在保证计算精度的前提下大幅降低网格规模，避免实体单元在厚度方向划分多层网格带来的计算量激增问题。网格划分时针对板件中心易出现大变形的区域做了局部加密，单元尺寸从边缘约束区到中心变形区逐步过渡，既保证了屈曲波形的捕捉精度，也控制了整体计算的节点规模，避免出现单元刚度矩阵奇异导致的计算不收敛问题。

从结构的安装边界来看，模型还原了工程中最常见的四边支承约束形式：板件四周边缘施加平动自由度约束，允许面内的微小收缩变形，同时限制垂直于板面方向的位移，这一约束条件对应实际场景中薄板通过螺栓压紧在支承框架上的安装状态，既不会因为完全固支导致临界载荷计算值偏高，也不会因为完全自由出现不符合实际的刚体位移。载荷施加采用面内均布压缩载荷的形式，沿板件长度方向逐步加载，先通过线性屈曲分析求解得到各阶屈曲模态及对应的临界载荷系数，再将一阶屈曲模态的微小变形作为初始几何缺陷引入非线性屈曲计算，复现板件从初始微小变形到后屈曲阶段大变形的完整过程，这一处理方式贴合实际生产中薄板不可避免存在初始平面度误差的真实情况，计算得到的临界失稳载荷更贴近工程实际测试值。

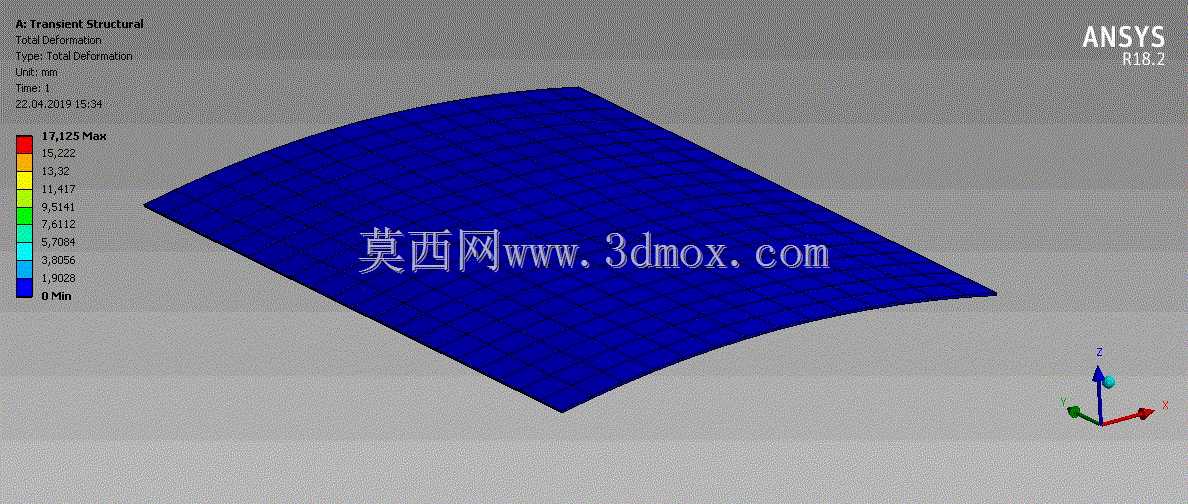

从仿真结果的变形云图可以看到，板件在达到临界载荷后中心区域出现垂直于板面的弧形凸起变形，变形量从中心向四周边缘逐步递减，这一变形形态和实际工程中薄板受压失稳的典型鼓曲特征完全吻合。设计过程中可以通过调整板件的厚度、在板件背面增加加强筋、改变边缘约束的压紧范围等方式，提升结构的抗屈曲承载能力，比如在相同面内载荷要求下，适当增加板厚可以直接提升截面惯性矩，大幅提高临界屈曲载荷，但会带来结构重量的增加，而采用合理布置加强筋的方式，既可以控制整体重量，也能通过分割板格减小单个屈曲区的面内尺寸，实现抗失稳能力的提升。

在实际工程应用中，这类壳体屈曲分析的结果可以直接指导结构的参数选型：比如轨道交通车辆的车体侧墙薄板，需要在保证轻量化的前提下避免运行过程中气动载荷导致的局部屈曲；化工领域的大型立式储罐壁板，需要校核储液侧压力作用下的环向屈曲风险；航空领域的机翼蒙皮，需要在气动载荷和机动载荷共同作用下保证不发生蒙皮失稳。建模过程中需要特别注意壳单元的法向方向一致性，避免出现单元法向翻转导致的接触计算错误，同时初始缺陷的幅值通常取板件厚度的1/10到1/5之间，对应实际加工成型后的板件平面度公差范围，过大的初始缺陷会导致计算得到的临界载荷偏低，过于保守，过小的初始缺陷则会让计算结果偏于危险，无法覆盖实际加工的误差范围。

另外，后屈曲阶段的变形分析同样重要，很多薄板结构在发生初始屈曲后并不会立刻丧失全部承载能力，而是会进入后屈曲承载阶段，通过膜力的重新分布继续承担部分载荷，这一特性在轻型围护结构、薄板冲压件的设计中可以加以利用，在保证结构不发生破坏性失效的前提下充分挖掘材料的承载潜力，实现结构的轻量化设计。模型中完整保留了从加载到失稳再到大变形的整个计算设置逻辑，结构设计人员可以直接调整几何参数、材料属性、边界条件来适配不同场景下的薄板屈曲校核需求，不用从零开始搭建仿真流程，大幅缩短前期方案验证的周期。
