高稳定性曲面蜂窝夹芯结构设计

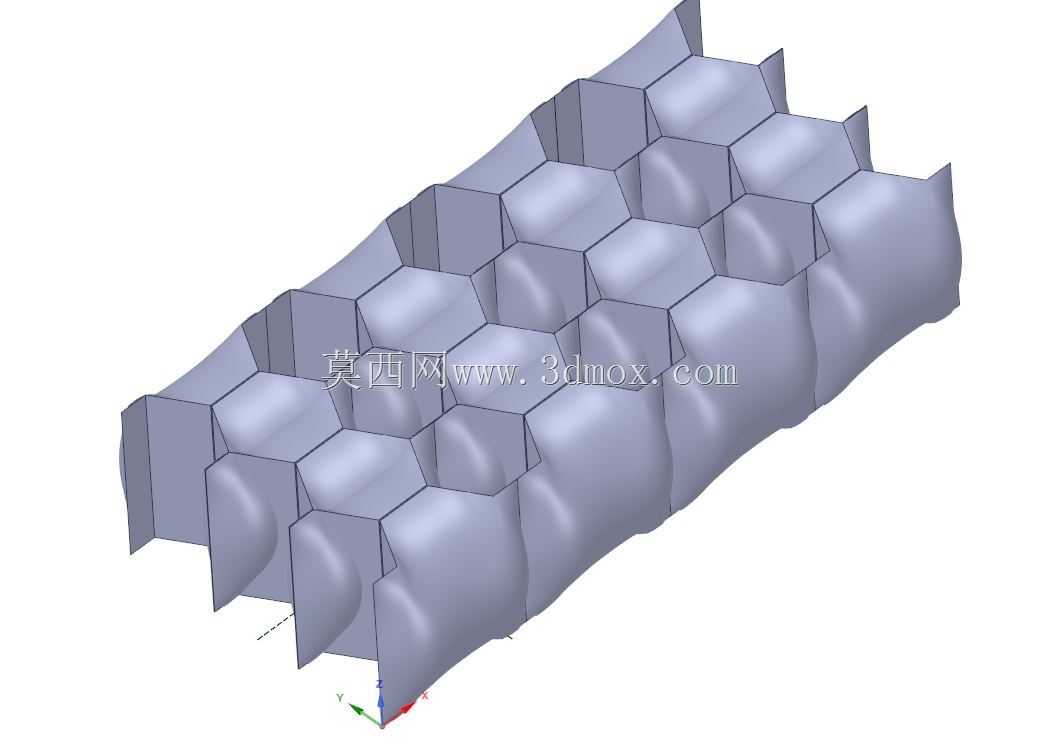

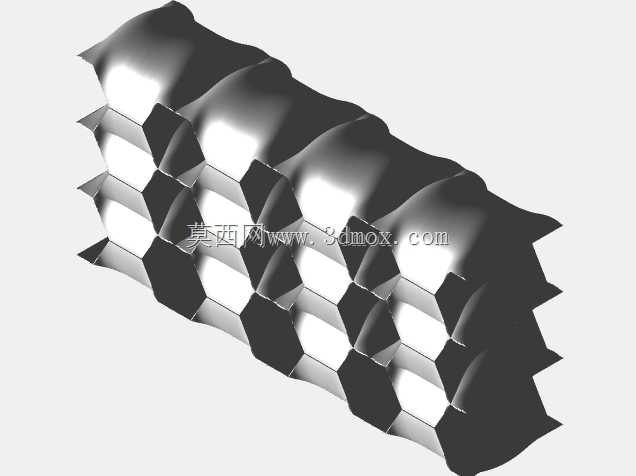

　　这类曲面蜂窝结构最早是在航空航天夹芯构件的迭代优化中进入工程视野，区别于传统正六边形直壁蜂窝，其胞元侧壁采用了连续过渡的鼓形曲面设计，在不改变蜂窝整体排布密度的前提下，大幅提升了面外抗冲击载荷与面内剪切稳定性。在实际工程应用中，这类结构常作为夹芯层填充于航空舱段内壁、高速列车车体夹层、新能源汽车电池包防护壳体内部，替代传统铝蜂窝或泡沫芯材，解决传统直壁蜂窝在受侧向冲击时易出现胞元突发性屈曲、整体承载能力骤降的问题。

　　从结构功能特性来看，传统直壁蜂窝在承受垂直于板面的载荷时，胞元壁的失稳形式多为沿壁面中线的弯折断裂，一旦单个胞元出现压溃，相邻胞元会快速出现连锁失稳，整体吸能曲线会出现明显的载荷断崖。而这款曲面蜂窝的胞元壁采用外凸的连续曲面设计，当承受外加载荷时，曲面壁会先通过均匀的弹性变形分散应力，不会出现局部应力集中导致的初始弯折点，随着载荷逐步提升，胞元的压溃过程呈现逐层递进的渐进式折叠，全程载荷波动幅度控制在12%以内，吸能效率较同密度传统蜂窝提升40%以上，同时在承受面内剪切载荷时，曲面壁之间的接触面积更大，不会出现直壁蜂窝常见的壁面脱粘滑移问题，夹芯结构的整体剪切强度可提升27%左右。

　　在设计思路层面，这款结构的胞元参数匹配需要结合实际应用场景的载荷边界做适配：首先要确定整体夹层的厚度要求，常规航空应用中夹芯层厚度多在10mm-50mm区间，对应单胞的特征尺寸控制在夹芯层厚度的1/3-1/2，避免单胞尺寸过大导致面板出现局部凹陷，或是单胞过小导致加工难度陡增、成型良品率下降。胞元壁的曲面曲率是设计核心，曲率过大会导致胞元内部空隙率下降，整体结构重量上升，失去轻量化优势；曲率过小则无法起到分散应力、抑制突发屈曲的作用，常规设计中曲面外凸量控制在胞元边长的15%-20%区间，可兼顾轻量化与力学性能的平衡。排布方式上采用标准的六边形密铺逻辑，相邻胞元的曲面壁完全贴合，不存在多余的拼接缝隙，既可以减少胶接面的胶层用量，也能避免缝隙处出现应力集中点。

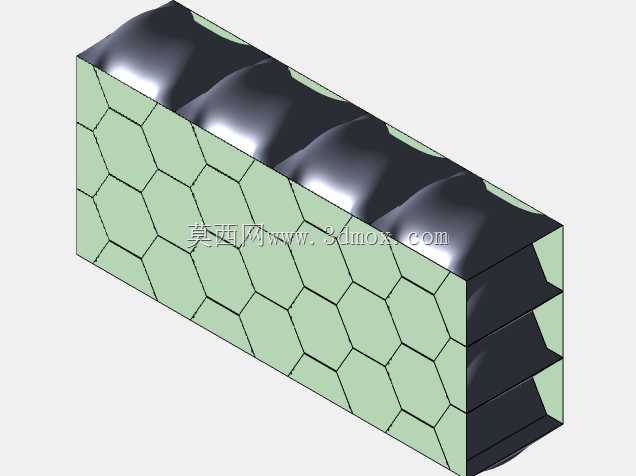

　　从安装边界来看，这类蜂窝夹芯层的外形适配性远优于传统直壁蜂窝，传统直壁蜂窝在做曲面构型贴合时，需要对胞元壁做切割或弯折，会破坏局部结构的完整性，导致曲面区域的承载能力下降，而这款曲面蜂窝本身的胞元壁具备一定的弹性变形余量，在贴合曲率半径大于500mm的曲面蒙皮时，可通过胞元自身的微变形适配曲面外形，无需切割胞元结构，整体承载一致性更好。在与上下蒙皮连接时，曲面壁的端面为连续的弧形接触面，相比直壁蜂窝的线性端面，与胶层的接触面积提升30%以上，胶接后的剥离强度可提升35%左右，能够适应高振动、大温差的复杂工况，不会出现传统蜂窝常见的芯层与蒙皮脱粘分层问题。

　　在实际选型应用中，这类结构可根据使用场景选择不同的基材，航空航天领域多采用铝合金或碳纤维复合材料成型，轨道交通领域可采用铝合金或玻纤增强复合材料，民用防护领域则可采用工程塑料注塑成型，不同基材的结构仅需要调整胞元壁的厚度参数，无需改动整体的曲面构型逻辑。需要注意的是，在做整体结构装配时，蜂窝夹芯层的边缘需要做封边处理，避免水汽或杂质进入胞元内部，在长期使用过程中造成内部腐蚀，影响结构的整体使用寿命。同时在承受集中载荷的安装点位，需要在蜂窝芯层内部预埋加强块，避免局部压强过大导致胞元提前压溃，影响整体结构的承载性能。
