RTV硅橡胶超弹性热膨胀仿真分析结构

在密封结构、柔性缓冲组件的工程设计环节，超弹性材料的热变形特性一直是影响组件服役可靠性的核心因素，尤其是RTV硅橡胶这类常用的高分子弹性材料，其在宽温域工况下的膨胀变形规律，直接决定了密封面接触压力分布、缓冲行程预留量等关键设计参数的取值合理性。这类仿真分析结构的搭建，核心是为了复现硅橡胶材料在温度载荷作用下的应力应变分布状态，解决传统刚性材料计算方法无法准确表征高分子材料非线性力学响应的问题，为实际产品的结构尺寸设计提供量化的参考依据。

从实际应用场景来看，这类超弹性材料热膨胀分析的结果，广泛适配于新能源汽车电池包密封结构、工业管道法兰橡胶垫片、电子元器件柔性减震垫、航空航天舱体密封件等多个领域的设计验证环节。比如在动力电池包的密封设计中，RTV硅橡胶密封胶条需要在-40℃到125℃的宽温区间内保持稳定的接触压力，若热膨胀量计算偏差过大，低温下胶条收缩会导致密封面接触压力不足引发渗漏，高温下过度膨胀则会挤压密封沟槽产生永久压缩变形，缩短密封件的服役寿命，通过这类仿真结构的计算，能够提前预判不同温度下胶条的变形量与应力分布，在设计阶段就调整沟槽的尺寸公差、胶条的压缩率参数，避免后期样机验证阶段出现反复修模的问题。

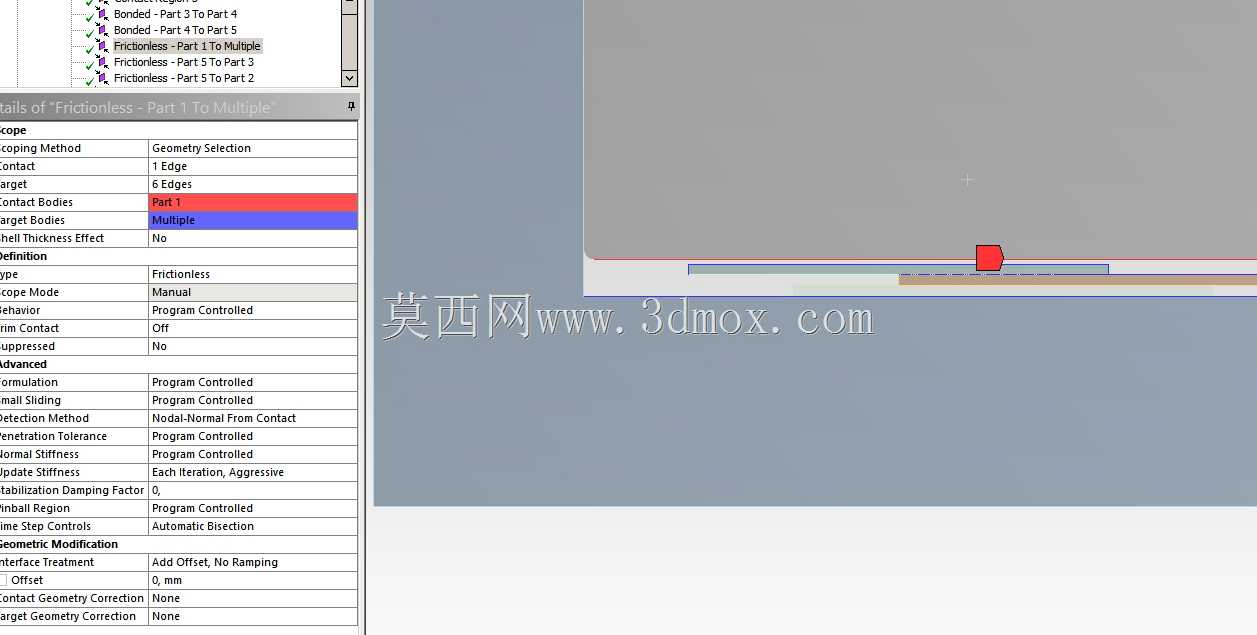

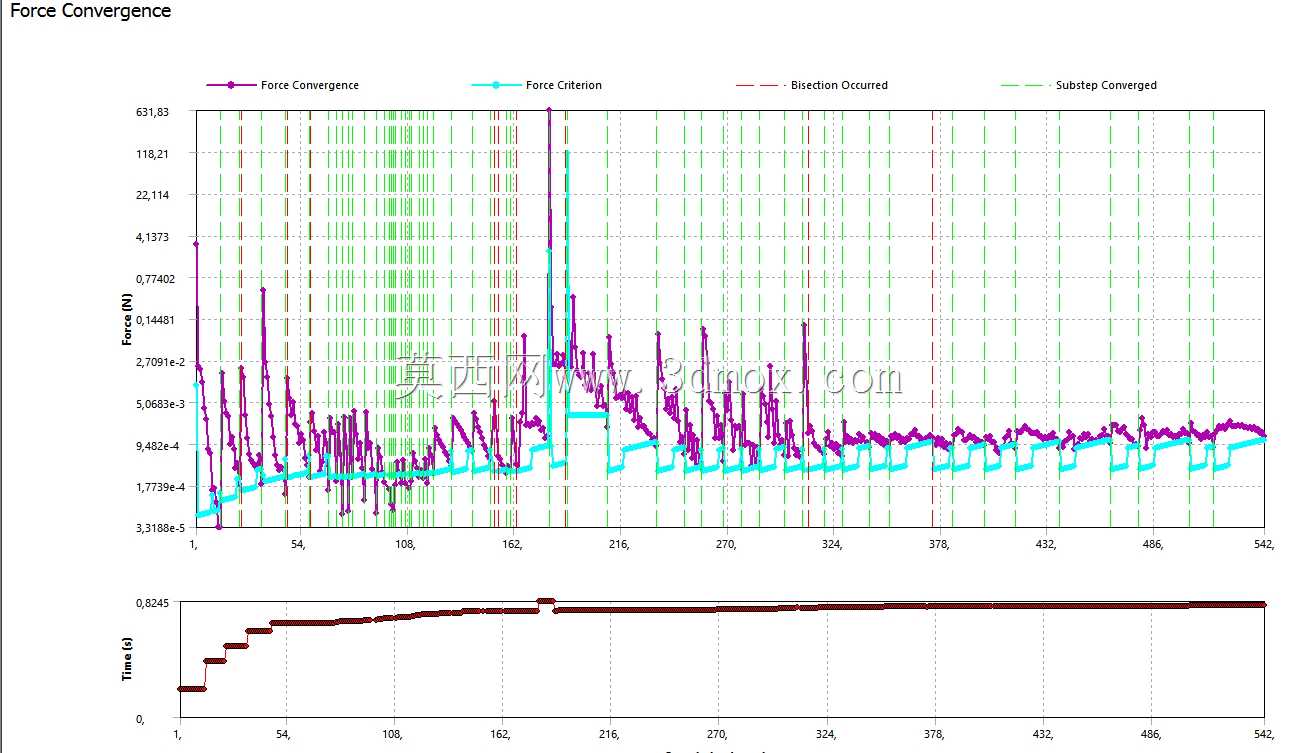

在设计思路层面，这类仿真结构的搭建首先要匹配超弹性材料的本构模型参数，不同于金属材料的线弹性本构，RTV硅橡胶的应力应变曲线呈现明显的非线性特征，需要通过单轴拉伸、双轴拉伸、剪切试验获取材料的基础力学参数，拟合得到适配的本构模型系数，才能保证热膨胀计算结果的准确性。温度载荷的施加需要贴合实际工况的温度变化梯度，而非简单施加均匀温度场，比如靠近热源一侧的橡胶件表面温度与背侧存在明显温差，需要在模型中设置对应的温度场分布，还原真实的热传导过程带来的不均匀膨胀变形。模型的网格划分需要针对橡胶区域进行加密处理，尤其是密封接触的边缘区域，网格尺寸需要控制在整体结构尺寸的1/50以内，避免大变形下出现网格畸变导致计算不收敛，同时在接触对的设置上，需要定义橡胶与金属沟槽之间的摩擦接触属性，摩擦系数根据实际表面粗糙度取值，还原真实的约束状态。

从安装边界与尺寸设计的角度来看，这类仿真分析需要严格匹配实际组件的安装约束条件，比如橡胶密封件在安装时的预压缩量通常控制在15%-30%区间，模型中需要通过位移载荷模拟初始压缩状态，再叠加温度载荷计算耦合作用下的应力分布。橡胶件的外形尺寸设计需要预留足够的热膨胀空间，沟槽的容积需要大于橡胶件在最高工作温度下的膨胀后体积，避免橡胶被过度挤压产生溢出或者永久变形，通常设计中会预留10%-15%的容积余量，这个余量的取值就需要通过热膨胀仿真的变形量计算结果来确定，不能仅凭经验取值。对于带有异形截面的橡胶密封件，比如带唇边的密封结构，还需要重点计算唇边位置在热膨胀后的接触压力变化，保证唇边在整个工作温度区间内都能保持足够的接触压力，阻断介质渗漏的路径。

在实际工程应用中，这类仿真结构的计算结果还可以用来指导材料选型，不同硬度的RTV硅橡胶热膨胀系数存在差异，硬度越低的硅橡胶热膨胀系数通常越大，通过仿真对比不同硬度材料在相同工况下的变形与应力数据，可以在满足密封压力要求的前提下，选择热变形量更小的材料配方，降低结构设计的难度。同时，仿真得到的应力集中区域，可以指导设计人员对橡胶件的截面形状进行优化，比如在应力集中位置增加圆角过渡，避免长期循环温度载荷下出现裂纹萌生，提升组件的疲劳寿命。需要注意的是，超弹性材料的热膨胀计算不能直接套用金属材料的线膨胀系数公式，因为橡胶材料的膨胀变形会受到自身弹性约束的影响，自由状态下的膨胀量与安装约束状态下的膨胀量存在明显差异，必须通过带接触约束的耦合场计算才能得到准确的结果，这也是这类仿真分析结构存在的核心价值，能够把材料的非线性特性、边界约束、温度场分布等多因素耦合起来，输出贴近实际工况的计算结果，减少物理试验的次数，缩短产品的研发周期，降低研发阶段的试错成本。
